Сепаратор зерновых материалов

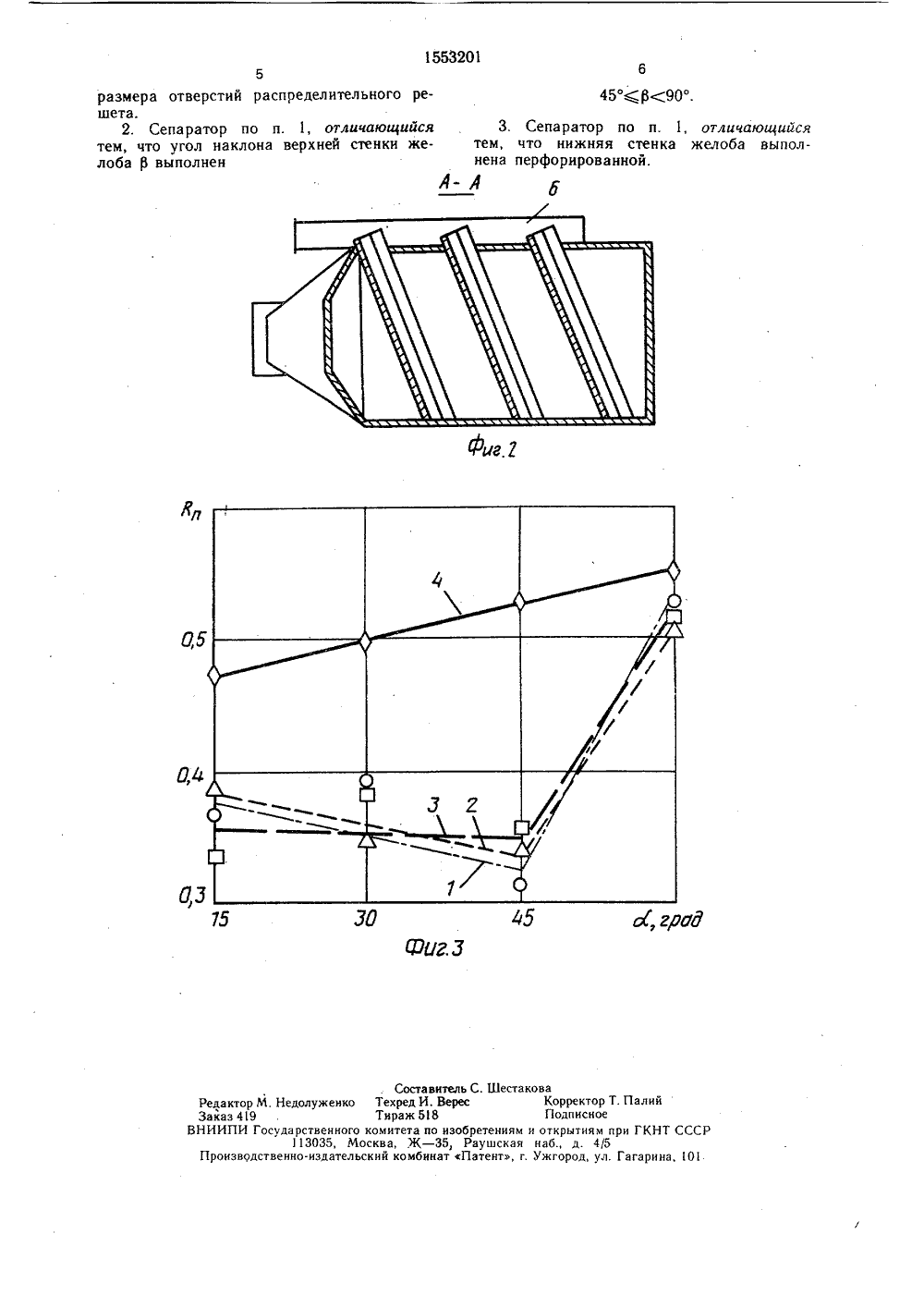

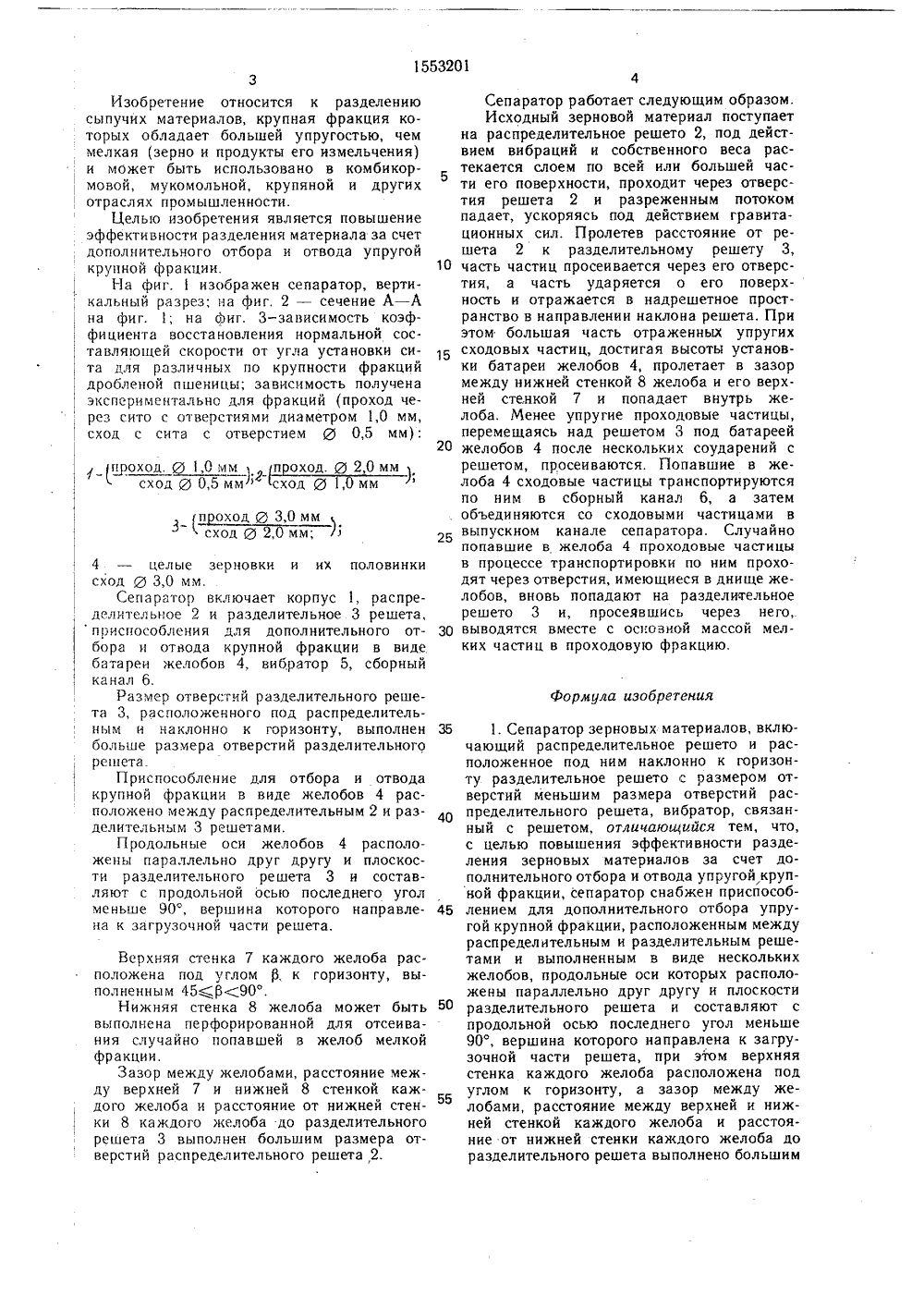

(19) А 1)5 В 07 В 1 ПИСАНИЕ ИЗОБРЕТЕНИ ьский ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОПОКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМ,К СВИДЕТЕЛЬСТ(71) Всесоюзный научно-исследовател институт комбикормовой промышленности (72) Б. Л. Вихорнов, В, Н. Водяных и Н. Ф. Литвинов(54) СЕПАРАТОР ЗЕРНОВЫХ МАТЕРИАЛОВ(57) Изобретение относится к разделению сыпучих материалов в комбикормовой, мукомольной, крупяной и др. отраслях пром-сти.Цель изобретения - повышение эффективности разделения материала за счет дополнительного отбора и отвода упругой крупной фракции. Для этого между распределительным решетом (Р) 2 и расположенным под ним наклонно к горизонту разделнтельным Р 3 располагают приспособление для дополнительного отбора упругой крупной фракции в виде нескольких желобов (Ж) 4. Продольные оси Ж 4 расположены параллельно одна другой и плоскости Р 3 и составляют с продольной осью Р 3 угол меньше 90, вершина которого направлена к загрузочной части Р 3. Верхняя стенка (С) 7 каждого Ж 4 расположена под углом 4590 к горизонту. Зазор между Ж 4, расстояние между С 7 и перфорированной нижней С 8 каждого Ж 4 до Р 3 выполнено больше размера отверстий Р 2, а размер отверстий Р 3 - меньше размера отверстий Р 2. Под действием создаваемых вибратором 5 вибраций зерновой материал растекается по поверхности Р 2 и, пройдя через его отверстия, разреженным потоком падает на Р 3. Отраженные в направлении наклона Р 3 упругие сходовые частицы пролетают в зазор между С 8 и 7, попадают внутрь Ж 4 и транспортируются по ним в сборный канал. 2 з, и. ф-лы, 3 ил.пдохддР З,Омисход Я 2,0 мм; Формула изобретения Изобретение относится к разделению сыпучих материалов, крупная фракция которых обладает большей упругостью, чем мелкая (зерно и продукты его измельчения) и может быть использовано в комбикормовой, мукомольной, крупяной и других отраслях промышленности.Целью изобретения является повышение эффективности разделения материала за счет дополнительного отбора и отвода упругой крупной фракции.На фиг. 1 изображен сепаратор, вертикальный разрез; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3-зависимость коэффициента восстановления нормальной составляющей скорости от угла установки сита для различных по крупности фракций дробленой пшеницы; зависимость получена экспериментально для фракций (проход через сито с отверстиями диаметром 1,0 мм, сход с сита с отверстием Я 0 5 мм):1 проход. Я 1,0 мм 1 1 проход. Я 2,0 мм 1сход 20,5 мм сддд 3 Гамм 4 - целые зерновки и их половинкисход Я 3,0 мм.Сепаратор включает корпус 1, распределительное 2 и разделительное 3 решета,приспособления для дополнительного отбора и отвода крупной фракции в видебатареи желобов 4, вибратор 5, сборныйканал 6.Размер отверстий разделительного решета 3, расположенного под распределительным и наклонно к горизонту, выполненбольше размера отверстий разделительногорешета.Приспособление для отбора и отводакрупной фракции в виде желобов 4 расположено между распределительным 2 и разделительным 3 решетами.Продольные оси желобов 4 расположены параллельно друг другу и плоскости разделительного решета 3 и составляют с продольной осью последнего уголменьше 90, вершина которого направлена к загрузочной части решета,Верхняя стенка 7 каждого желоба расположена под углом р, к горизонту, выполненным 45(90.Нижняя стенка 8 желоба может быть выполнена перфорированной для отсеивания случайно попавшей в желоб мелкой фракции.Зазор между желобами, расстояние между верхней 7 и нижней 8 стенкой каждого желоба и расстояние от нижней стенки 8 каждого желоба до разделительного решета 3 выполнен большим размера отверстий распределительного решета 2. 5 10 15 20 25 30 35 40 45 50 55 Сепаратор работает следующим образом.Исходный зерновой материал поступает на распределительное решето 2, под действием вибраций и собственного веса растекается слоем по всей или большей части его поверхности, проходит через отверстия решета 2 и разреженным потоком падает, ускоряясь под действием гравитационных сил. Пролетев расстояние от решета 2 к разделительному решету 3, часть частиц просеивается через его отверстия, а часть ударяется о его поверхность и отражается в надрешетное пространство в направлении наклона решета. При этом большая часть отраженных упругих сходовых частиц, достигая высоты установки батареи желобов 4, пролетает в зазор между нижней стенкой 8 желоба и его верхней стенкой 7 и попадает внутрь желоба. Менее упругие проходовые частицы, перемещаясь над решетом 3 под батареей желобов 4 после нескольких соударений с решетом, просеиваются. Попавшие в желоба 4 сходовые частицы транспортируются по ним в сборный канал 6, а затем объединяются со сходовыми частицами в выпускном канале сепаратора, Случайно попавшие в желоба 4 проходовые частицы в процессе транспортировки по ним проходят через отверстия, имеющиеся в днище желобов, вновь попадают на разделительное решето 3 и, просеявшись через него, выводятся вместе с основной массой мелких частиц в проходовую фракцию. 1. Сепаратор зерновых материалов, включающий распределительное решето и расположенное под ним наклонно к горизонту разделительное решето с размером отверстий меньшим размера отверстий распределительного решета, вибратор, связанный с решетом, отличающийся тем, что, с целью повышения эффективности разделения зерновых материалов за счет дополнительного отбора и отвода упругой крупной фракции, сепаратор снабжен присйособлением для дополнительного отбора упругой крупной фракции, расположенным между распределительным и разделительным решетами и выполненным в виде нескольких желобов, продольные оси которых расположены параллельно друг другу и плоскости разделительного решета и составляют с продольной осью последнего угол меньше 90, вершина которого направлена к загрузочной части решета, при этом верхняя стенка каждого желоба расположена под углом к горизонту, а зазор между желобами, расстояние между верхней и нижней стенкой каждого желоба и расстояние от нижней стенки каждого желоба до разделительного решета выполнено большим1553201 45 Я(90. б г.3 ь С. Шестакова рес Корректор Т. П Подписное обретениям и открытиям при Раушская наб., д. 4/5 Патент, г. Ужгород, ул. ГаСоста вител луженко Техред И. Ве Тираж 5 8 твенного комитета по и 3035, Москва, Ж - 35 издательский комбинатий ТСС гарина, 101 из размера отверстий распределительного решета.2. Сепаратор по п. 1, отличающийся тем, что угол наклона верхней стенки желоба р выполнен едактор М. Нед аказ 419 ИИПИ Государ 1 Про водственно3. Сепаратор по п. 1, отличающийся тем, что нижняя стенка желоба выполнена перфорированной.
