Номер патента: 155131
Текст

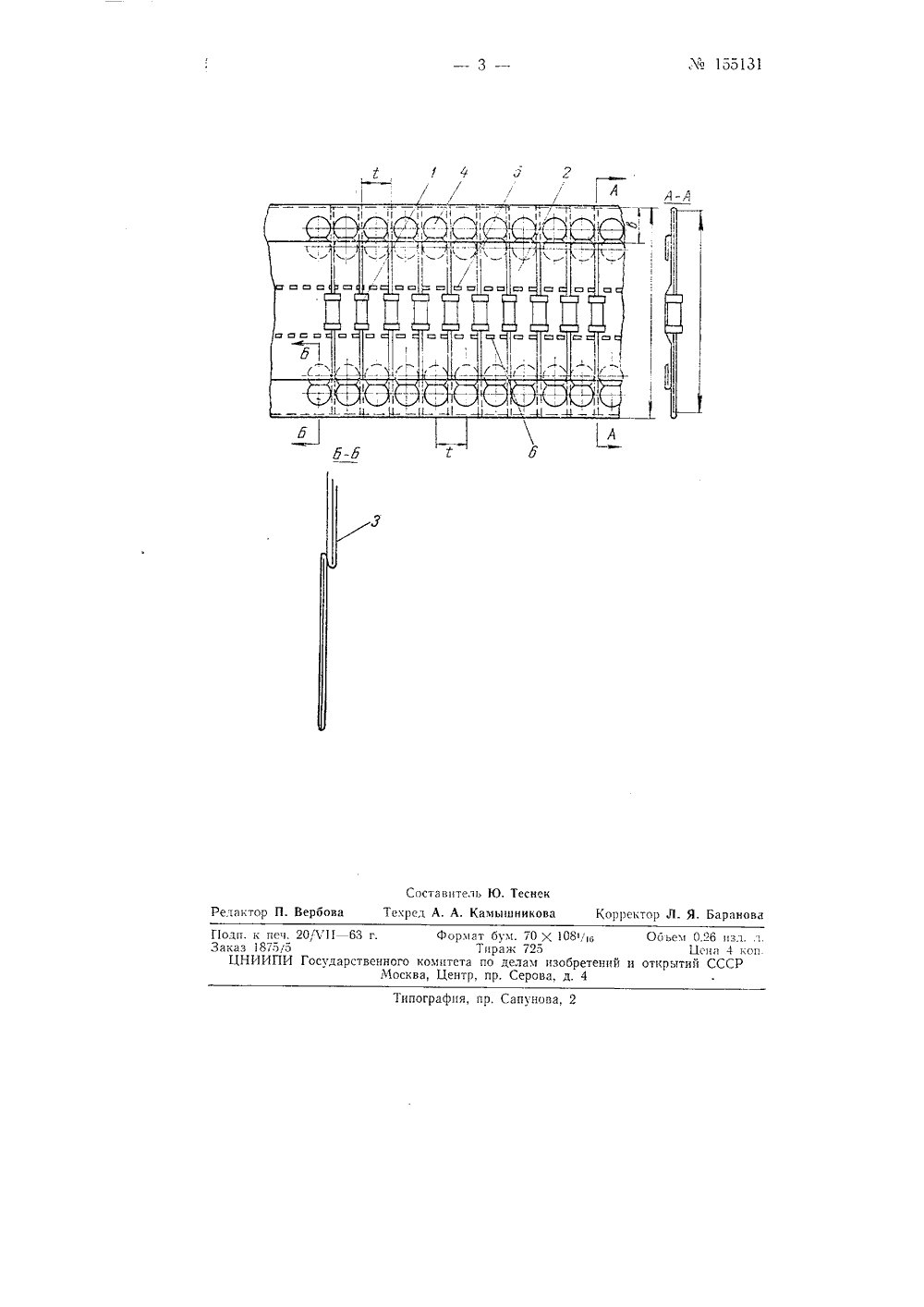

Класс В 65 Ь; 81 а, 7 а,Ла 155131 СССР ИЗОБРЕТЕНИЯУ СВИДЕТЕЛЬСТВУ Подписиа ппа2 б В. 3. Высоцкий, В Андреев. Ь. Н, Паутов, Ф.и А. А. Тутушкин гулева ПОСОБ УП РАДИОДЕТАЛ ЕЙ аявлено 5 февраля 19 елам изобретений и от г. за ЛЪ 762983/2 тнй прн Совете 111 пнгер Ло в СССРза 1963 г. в Комитет поОпубликовано летене изобретений н то ных знако Известен способ упаковки радиодеталей, основанн 1 яй на их закреплении на бумажной ленте, свертываемой в рулон. Известно также крепление деталей с осевыми выводами с помощью просечек в бумажной ленте.Отличительная особенность предлагаемого способа упаковки радиодеталей состоит в размещении вдоль ленты окон или других элементов, воздействующих на командное устройство (фотоэлемент) сборочного механизма, и применении перфорированных дорожек. Это позволяет облегчить автоматизацию процесса установки радиодеталей на платы с печатным монтажом.Способ поясняет чертеж, изображающий бумажную ленту с уложенными на ней радиодеталями и разрезы по А-А и Б-Б.Предлагаемый способ укладки радиодеталей заключается в следующем.Радиодеталь 1 укладывается на широкую бумажную ленту 2, ширина которой больше длины радиодетали 1.С обеих сторон лента 2 загибается на величину в. После этого лента в тех местах, где она сложена вдвое, просекается таким образом, чтобы с обратной стороны образовался язычок 3, который мог бы подгибаться, Просечка ведется с шагом укладкидеталей на ленте. Такая просечка с подгибкой предотвращает выпадание уложенных деталеи при последующем сворачивании ленты с деталями 1 в рулон и укладке его в коробки или при резке ленты с деталями и укладке отрезков штабелем в коробки.Предлагаемый способ упаковки радиодеталей учитывает последуюгцпе операции распаковки радиодеталей потребителями, а также оз М 155131можность использования рулонов в автоматических сборочных линия:, Для этой цели шаг 1 просечки выполнястсч с жестким допуском, а окно 4 вырубается с четким контуром с тем, чтобы оно в результате просечки и отгибки язычка 3 могло служить элементом, воздействуощим па команлпое устройство сборочной линии, например на фотоэлемент нли лр, Командное устройство в свою очередь будет давать кохад испо;тс.ыы уст 1 зойствам соо 1 зочной линии, сборочным головкам, счетчикам и другим механизмам. Для того. чтобь обеспечить паиоолее удобную распаковку, бумажная лента перфорируется двумя дорожкаии б, позволяющими с небольшим усилием аккуратно разрывать ленту, освобождая упакованные детали.С помощью предлагаемого способа упаковки радиодеталей обеспечивается целесообразная технологическая связь между предприятиями, выпускающими радиодетали, и предприягиями-потребителями, т, е, обеспечивается непрерывность производстза, обусловленная потребностями автоматизации сборочных операций в радиоаппаратостроспии.Предмет изобретенияСособ упако радодета,ей, основанный на закреплении их на бумажной ленте вставкой осевых выводов деталей ь просечки на ленте, о т л и ч а ю щ и й с я тем, что, с целью упрощения автоматизации процесса установки деталей на печатные платы прн помощи сборочного механизма поточной линии, вдоль ленты на расстоянии, равном шагу укладки деталей, размещают элементы, например окна, используемые для управления командным устройством сборочного механизма, и наносят па ленту две параллельные перфорированные дорожки, облегчающие отде:ение деталей от леты пр устаОвке их на печатые платы

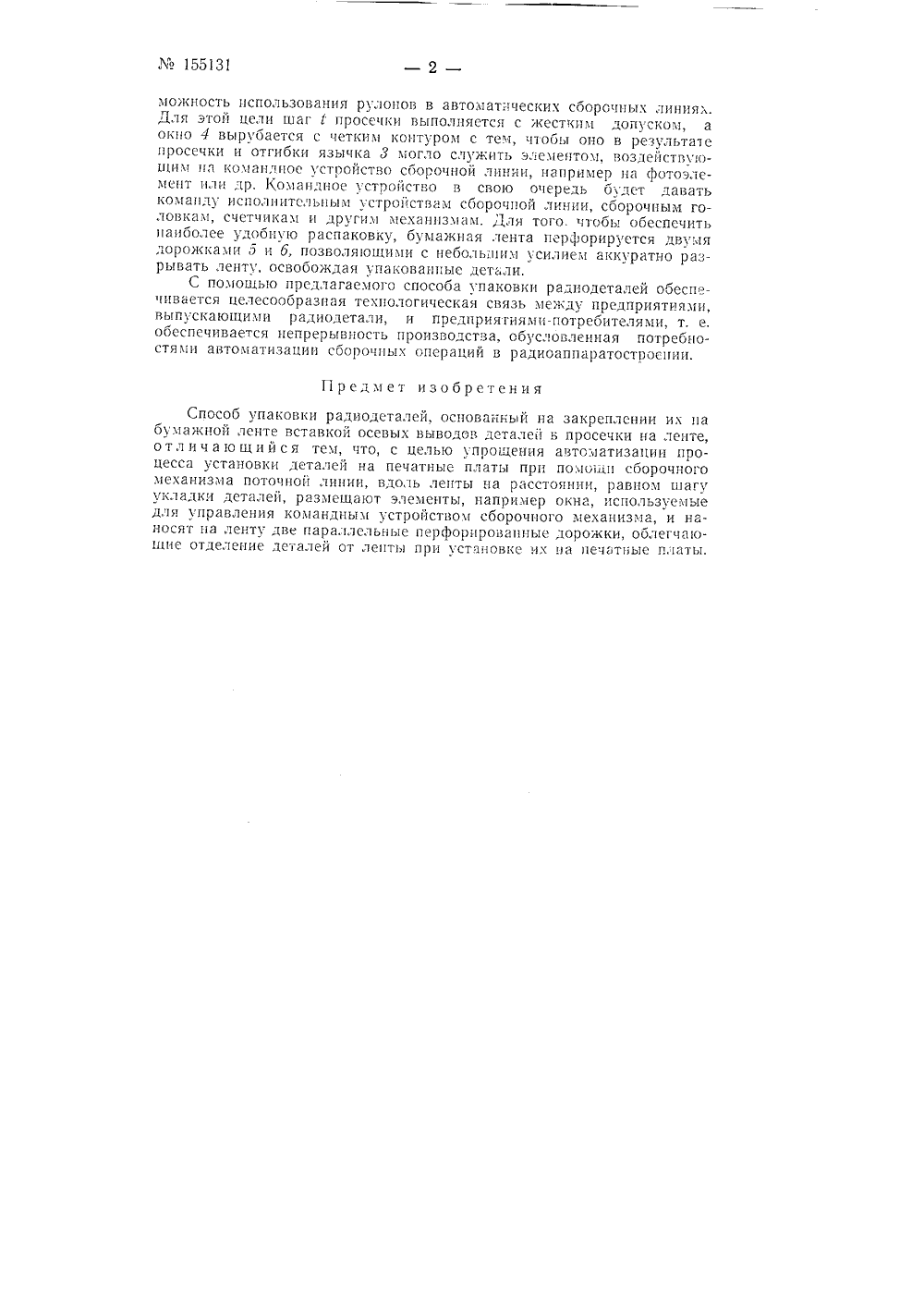

СмотретьЗаявка
762983
МПК / Метки
МПК: B65B 23/22
Метки: 155131
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/3-155131-155131.html" target="_blank" rel="follow" title="База патентов СССР">155131</a>
