Трансформатор сопротивлений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1551190
Автор: Шибанов
Текст

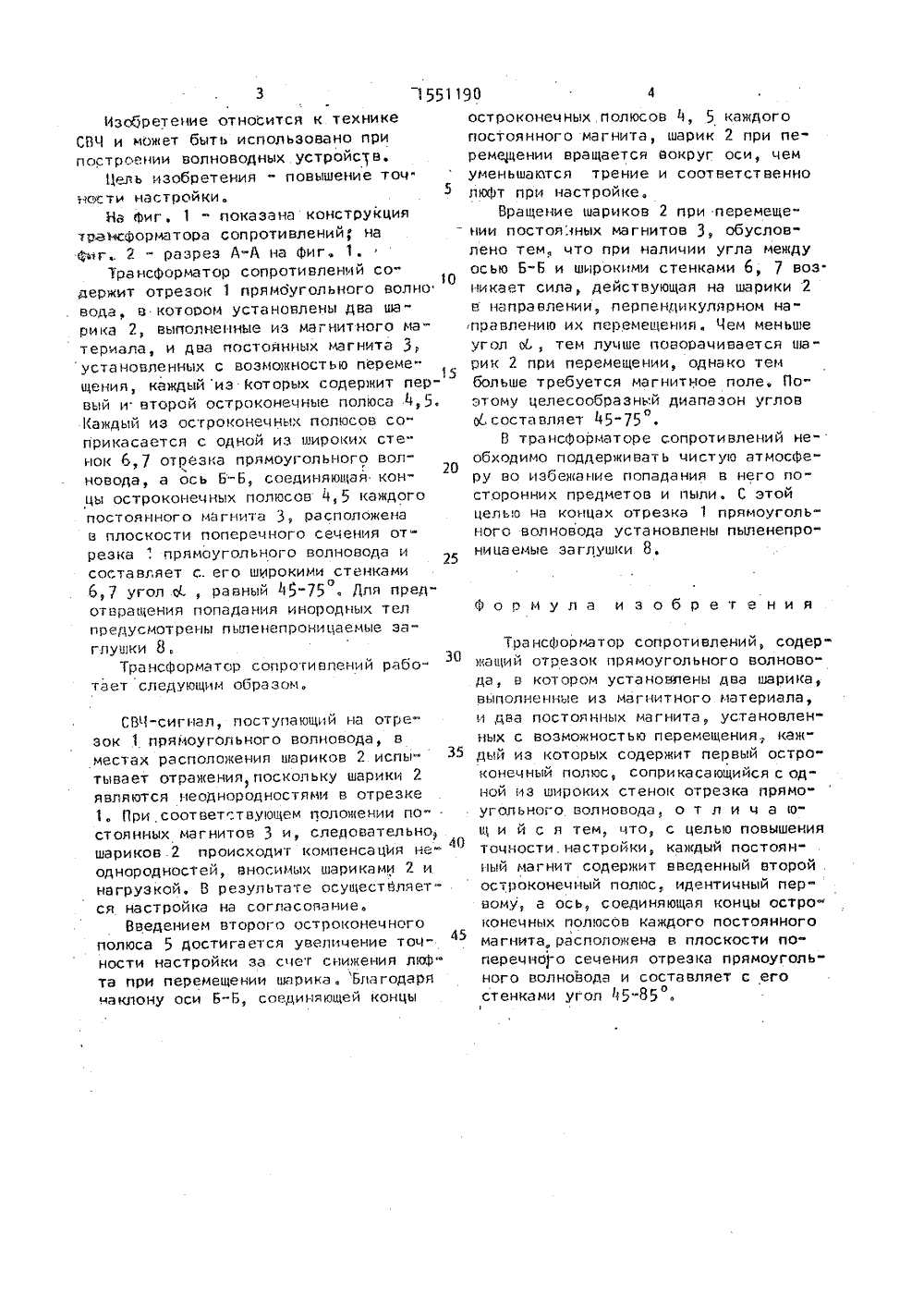

3 1551Изобретение относится к техникеСВЧ и может быть использовано припострсении волноводных устройств.Цель изобретения " повышение тоцкости настроики.5Иа Фиг. 1 - показана конструкциятрвмсФорматора сопротивлений; наФмг,. 2 - разрез А-А на Фиг, 1.ТрансФорматор сопротивлений содержит отрезок 1 прямоугольного волнавода. в котором установлены два шарика 2, выполненные иэ магнитного ма"териала, и два постоянных магнита 3,установленных с возмонностью переме"щения, каждыйиз Которых содержит первый и второй остроконечные полюса А,5,Кандьй иэ остроконечных полюсов соприкасаетсл с одной иэ широких сте"нок 6,7 отрезка прямоугольного вол 20новода, а ось Б-Б, соединяющая концы остроконецных полюсов Ч,5 каждогопостоянного магнита 3, расположенав плоскости поперечного сечения отрезкапрямоугольного волновода исоставляет с. его широкими стенками6,7 угол сС, равный 45-75 . Для предотвращения попадания инородных телпредусмотрены пыленепроницаемые заглушки 8.ТрансФорматор сопротивлений рабоЭОтает следующим образом,СВЧ-сигнал, поступающий на отре" эок 1 прямоугольного волновода, в местах расположения шариков 2 испытывает отражения, поскольку шарики 2 являются неоднородностями в отрезке 1, При соответ .твующем положении по- . стоянных магнитов 3 и, следовательно, шариков.2 происходит компенсация неоднородностей, вносимых шариками 2 и нагрузкой, В результате осуществляется настройка на согласование.Введением второго остроконечного полюса 5 достигается увелицение точности настройки за счет снинения люФ- та при перемещении шарика . Благодаря наклону оси Б"Б, соединяющей концы 90 4остроконечных полюсов , 5 каждого постоянного магнита, шарик 2 при перемещении вращается вокруг оси, чем уменьшается трение и соответственно люФт при настройке,Вращение шариков 2 при перемещении постоя.ных магнитов 3, обусловлено тем, цто при наличии угла между осью Б-Б и широкими стенками б, 7 воз. никает сила, действующая на шарики 2 в направлении, перпендикулярном направлению их перемещения. Чем меньше угол Ы, тем луцке поворачивается шарик 2 при перемещении, однако тем больше требуется магнитное поле. Поэтому целесообразный диапазон углов,составляет 5-75В трансФорматоре сопротивлений необходимо поддерживать цистую атмосФеру во иэбенание попадания в него по" сторонних предметов и пыли. С этой целью на концах отрезка 1 прямоугольного волновода установлены пыленепроницаемые заглушки 8.Формула изобретенияТра нсФорма тор сопротивлений, содержащий отрезок прямоугольного волново" да, в котором установпены два шарика, выполненные иэ магнитного материала, и два постоя нных ма г нита, уста новленных с воэможностью перемещения, кан" дый из которых содержит первый остро" конечный полюс, соприкасающийся с одной из широких стенок отрезка прямо" угольного волновода, о т л и ц а ющ и й с я тем, цто, с целью повышения тоцности. настройки, каждый постоян" ный магнит содержит введенный второй, остроконечный полюс, идентицный первому, а ось, соединяющая концы остро" конечных полюсов каждого постоянного магнита. расположена в плоскости по" перечно.о сечения отрезка прямоуголь" ного волновода и составляет с его стенками угол ч 5-8511551190 Составитель В.Федорова Техред Л,Сердюк бчк Кучерявая Корректо Т ираж 30 бретениям и аушская наб-издательский комбинат "Патент", г гарин оизводств каэ 2819 ИИПИ Государственнс,. 113035с.тета и :оскца, Иодписное открцтиям при ГКНТ СССР д"/5
СмотретьЗаявка
4446988, 22.06.1988
ПРЕДПРИЯТИЕ ПЯ А-3562
ШИБАНОВ А. П
МПК / Метки
МПК: H01P 5/04
Метки: сопротивлений, трансформатор
Опубликовано: 07.07.1992
Код ссылки
<a href="https://patents.su/3-1551190-transformator-soprotivlenijj.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор сопротивлений</a>
