Плотина из грунтовых материалов

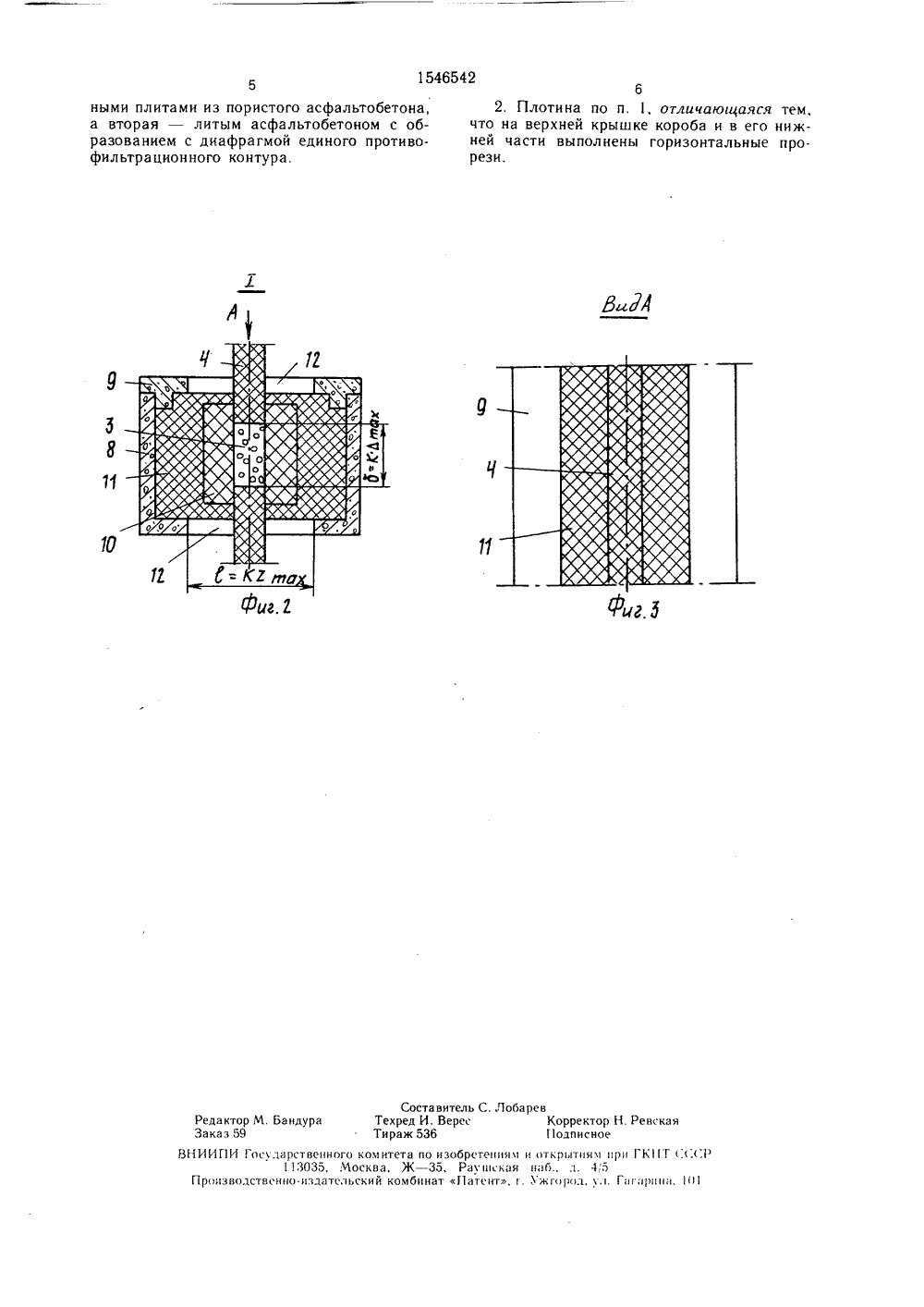

)5 Е 02 В 3 16 РЕТЕНИ цеФДР ЕЛЬСТВ 13-15 М 8 чно-иссле и им. Б. нко, Г. А овательский . Веденеева Давиденко ние относитс и тел ьству и к ги асае отехни я уст Сл ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИ ВТОРСКОМУ СВИ(71) Всесоюзный науинститут гидротехник(57) Изобретеческому стро детельство СССР В 3/6, 1966.Моисеев И. С. КаменноМ.: Энергия, 1977, с. 104, 3 ГРУНТОВЫХ МАТЕройств противофильтрационных элементов грунтовых плотин. Цель изобретения - повышение надежности работы плотины. Грунтовая плотина содержит асфальтобетонную диафрагму 3, переходные зоны 2 и призмы из каменной наброски 1, установленные на основании. Диафрагма 3 выполнена разрезной. Полость разреза 4 заполнена податливым материалом, например поролоном. В месте разреза установлен гидро- изоляционный замок, выполненный в виде железобетонного короба 8 со съемной крышкой 9, заполненный сборными плитами 10 из пористого асфальтобетона и литым асфальтобетоном 11, образуя с диафрагмой единый противофильтрационный контур.1 з.п. ф-лы, 3 ил.формула изобретения 45 50 55 3Изобретение относится к гидротехническому строительству и касается устройств противофильтрационных элементов грунтовых плотин, дамб обвалования бассейнов промышленных сооружений (шлаконакопители, золоотвалы и т.д.),Целью изобретения является повышение надежности работы плотины.На фиг. 1 показана плотина, поперечный разрез; на фиг. 2 - узел 1 на фиг. 1 (железобетонный короб, установленный в месте разрыва диафрагмы); на фиг. 3 - вид А на фиг, 2.Плотина из грунтовых материалов включает призмы из каменной наброски 1 и переходные зоны 2, симметрично расположенные относительно однослойной асфальтобетонной диафрагмы 3.Тело диафрагмы 3 представляет собой монолит, разрезанный на высоте 1/10 - 1/15 от действующего напора с образованием полости 4, которую заполняют податливым материалом, например поролоном, Диафрагма 3 сопрягается с основанием 5 посредством бетонной плиты 6, заполненной асфальтовой мастикой 7,Для обеспечения герметичности разреза устанавливается железобетонный короб 8 со съемной крышкой 9. Короб в месте контакта с асфальтобетонной диафрагмой заполнен сборными плитами 10, выполненными из пористого асфальтобетона, а остальная часть короба заполнена литым асфальтобетоном 11 образуя таким образом единый противофильтрационный контур с диафрагмой 3. Этим обеспечена полная водонепроницаемость разреза диафрагмы.На верхней съемной крышке 9 короба и на нижней выполнены горизонтальные прорези 12. Величина разреза диафрагмы б определена исходя из максимальной вертикальной осадки грунтовой плотины с коэффициентом заса К=1,2 - 1,5, т,е. 6=Кд.а-, где Дмахс - максимальная осадка тела плотины; б - величина разреза,Размер горизонтальных прорезей 12 в крышках короба определен исходя из максимально возможных горизонтальных смещений чакс диафрагмы с коэффициентом запаса К, принятым для вертикальных осадок сооружения: 1=Кь кгде 1 - размер горизонтальных прорезей вкрышках;- максимальное горизонтальное смещение диафрагмы.При деформации тела плотины каменной наброски 1 в процессе эксплуатации происходит осадка диафрагмы в вертикальном направлении и перемещение в горизонтальном направлении. Давление от асфальтобетонной диафрагмы 3 на переходные зоны 2 плотины передается в полость 4 разреза,5 10 15 20 25 30 35 40 заполненную податливым материалом, например поролоном.Гидроизоляционный замок, состоящий из железобетонного короба 8 со съемной крышкой 9, обеспечивает герметичность противофильтрационного контура. Прослойка поролона, заполняющая полость 4 разреза в диафрагме 3, защищена от попадания в нее литого асфальтобетона 11, заполняющего короб с помощью сборных плит 10 из пористого асфальтобетона, установленных в коробе в месте соприкосновения с поролоновой прослойкой. Устойчивость диафрагмы обеспечивается бетонной плитой 6 в основании 5 плотины, а давление от диафрагмы ниже разреза передается в прослойку асфальтовой мастики 7, заполняющую плиту в основании. Перемещения диафрагмы в горизонтальном направлении компенсируются горизонтальными прорезями 12 на верхних и нижних кромках короба.За счет образованной полости и горизонтальных прорезей в крышках обеспечена компенсация напряжений от неравномерных вертикальных осадок низовой и верховой призм и температурных напряжений,Разрез в асфальтобетонной диафрагме позволяет снять дополнительное давление от асфальтобетона на упорные призмы грунтовой плотины и тем самым позволяет делать плотины с более обжатым профилем, что значительно снижает объем работ по отсыпке плотины. Это также позволяет значительно снизить требования к материалу - асфальтобетону в зависимости от температур. ных воздействий, т,е. отказаться от зонированной укладки асфальтобетона в диафрагму. Кроме того, такая конструкция диафрагмы позволяет снизить требования к материалу по сжимающим напряжениям, что экономически выгодно, так как можно заменить в асфальтобетоне минеральный заполнитель с повышенными прочностными характеристиками на заполнитель с менее жесткими требованиями по прочности на сжатие. 1, Плотина из грунтовых материалов, содержащая асфальтобетонную диафрагму в виде водонепроницаемой стенки из литого асфальтобетона, переходную зону и каменную наброску, установленные на основании, отличающаяся тем, что, с целью повышения надежности работы плотины, асфальтобетонная диафрагма выполнена разрезной по длине плотины, полость разреза диафрагмы заполнена податливым материалом, а в месте разреза установлен гидроизоляционный замок, выполненный в виде железобетонного короба со съемной крышкой, одна часть которого на контакте с диафрагмой и разрезом заполнена сбор1546542 62. Плотина по п, 1, отличаю(цаяся тем, что на верхней крышке короба и в его нижней части выполнены горизонтальные прорези. Составитель С. ЛТехред И. ВересТираж 536 аревКорректор Н. РевскаПодписное едактор М. бандураказ 59 НИИПИ Государственного комитета по изобретения 113035, Москва, Ж - 35, Рау висл Производств(нно-издательский комбинат Патентными плитами из пористого асфальтобетона,а вторая - литым асфальтобетоном с образованием с диафрагмой единого противофильтра цион ного контура.( н открытиям нри ГЕ 1 Т (,(:(:нпо., д. 4,:5г. Ужгород, у.(. Га(горина. 1
