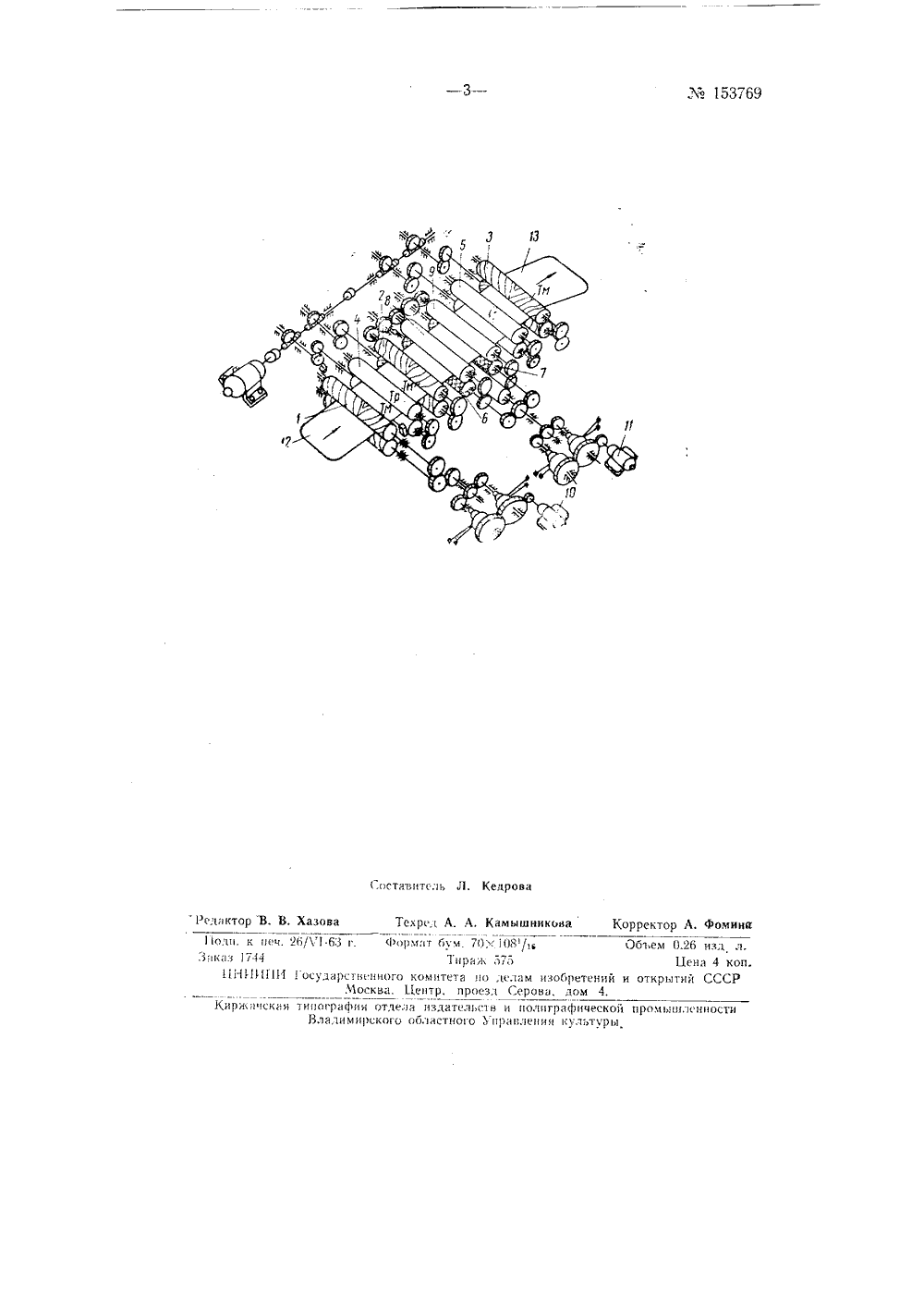

Класс С 14 Ь; 28 Ь, 13153769 ф СС 1 11 г 1 11 1111"3-; ф;Г 1П Х 1111 "1 Г.С 1:.й 11БИЫ 110 ТЕ 1 з ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дггисная гргггггга ЛЗ .г,тО П И. Плахота ироков и УЛЬНО-МЯГЧ ИЛЬ ОБРАБОТКИ ШКУР АШИНА 786732/28.12й при Совете Министров СС Заявлено 7 июля 196митет по делам изобретений г, ва,а открыт Опубликовано в Ьголлетене изоб иков М 7 за 1968 гиариых з енин и Известны тянульно-мягчильные машины для обработки меховых шкур, например овчины, с применением последовательно установленных транспортирующих, трех пар тянульно-мягчильных валов и привода.С целью обеспечения обработки кожевенных шкур по всей поверхности с одновременным подшлифовыванием их бахтармяной стороны, предлагаемая машина вггполнена с двумя расположенными один за другим кольцевыми валами с шаберной нарезкой и расположенными над каждым из них прижимным обрезиненным валом.Транспортирующие валы установлены между тянульно-мягчильными, две пары из которых установлены по ходу процесса, соответственно в начале и в конце машины, а третья пара установлена перед первым кольцевым валом, при этом первая пара тянульно-мягчильных валов и кольцевые валы с прижимными снабжены индивидуальными приводами,обеспечивающими реверсивное движение этих валов для подшлифовывания второй половины шкуры.В качестве тянульно-мягчильных валов в машине применены валы, снабженные канавками и выступами, расходящимися от центра и уменьшивающимися по высоте от середины вала к его периферийным участкам, Выступы одного вала входят в канавки другого.На чертеже схематично изображена тянульно-мягчильная машина, Исполнительными органами машины служат три пары тянульно-мягчильных валов 1, 2 и о, транспортирующие валы 4, 5, из которых нижние имеют металлическую гофрированную, а верхние - обрезиненную поверхности; транспортиругощие валы являются также и удерживающими для соседних рабочих валов; кольцевые валы 6, 7, каждый из которых со153769то из металлического стержня, оощей шпоцки, расположенной по нсеи длине вала и стальных укрепленных гайкой колеи, на поверхности которых нацесеца шаберная нарезка. Над кольцевыми валами установлены прижимные валы 8 и 9,Кольцевые валы 6 и 7 и первая пара тянульно-мягчильных валов снабжецы индивидуальными приводами 10 и 11 с реверсивным механизмом и фотореле.При обработке первой псглонццы шкуры кольцевые валы вращаются в сторону движения шкуры, Как только шкура выйдет из последней пары тяцульцо-мягчильцых валов, кольцевые валы изменяют направление своего вращения и начинают вращаться навстречу движению шкуры и обрабатывать вторую половицу шкуры.В момент изменения направления вращения кольцевых валов изменяет свое вращение и первая пара тяпульно-мягчильных нялон, при этом верхний нал опускается и валы цачнцяк)г обрабатывать вторую половину шкуры.Работа машины происходит по следующей технологической схеме.Шкура помещается на стол 12, расправляется и подается к первой яаре тяссульно-мягчильных валов 1, благодаря тому, что верхний вал их приподнят, эти валы являются в данный момент лишь транспортируюгцими и перемещают шкуру к трянспортируюцьим валам 4, передающим шкуру ня кольцевые валы 6 и 7, затем ца вторую пару транспортируюцих 6 и на третью пару тяцульно-мягчильцых валов 3, Последние проталкивают шкуру по лотку 13 в сборник.Предмет изобретения1, Тяцульцо-мягчильная машина для обработки шкур, включающая трацспортирующие, три пары тянульно-мягчильных валов и привод, о тл и ч я ю щ а я с я тем, что, с целью возможности обработки ца ней кожевенных шкур по всей поверхности с одновременным подшлифоныванием их бахтармяной стороны, она снабжена двумя, расположенными один за другим кольцевымн валами с шаберной нарезкой и расположенным цад каждым из них прижимным обрезиненным налом, а транспортируюпци. вялы установлены между тяцульцо-мягчильшями, две пары из которых установлены по ходу процесса, соответственно н начале и в конце мяпсццы. а третья пара установлена перед перным кольцевым налом, ри этом первая пара тянульно-мягчильных валов и кольцевые валы с прихсцмнымц, снабжены ицдивидуальнымц приводами, обеспечцвяксцимп реверсивное движение этих валов для подшлифоныняция второй половины шкуры.2, Машина по п, 1, о т л и ч а ю щ а я с я тем, что н качестве тянульно-мягчцльных валов применены сцаоженные канавками и выступами, расходящимися от центра и умецьшаюгцимися по высоте от середины нала к его периферийным участкам, вялы, у которых выступы одного нала входят в канавки другого,,оставитель дрова о.пь к цеч. 26/1-63 г. заказ /44 1 Н 11 И 1 осударст м изобретений ирова, лом 4. Киржи нская 1 ипография отдепа издательлв и полиграфической промь 1 ньзениости Владимирского областного Управления культуры едактор В. В. Хазова Техред А. А, Камышникова Корректор А. Фомина Формат бум. 70; 06/с Обьем 0,26 изд л,Тираяк 575 Цена 4 копнного комитета но дела открытий СССР Москва, Центр, просзл Се
