Способ базирования деталей типа тел вращения с нежестким концом в устройствах для измерения взаимного расположения поверхностей с приспособлением для базирования и устройство для его осуществления

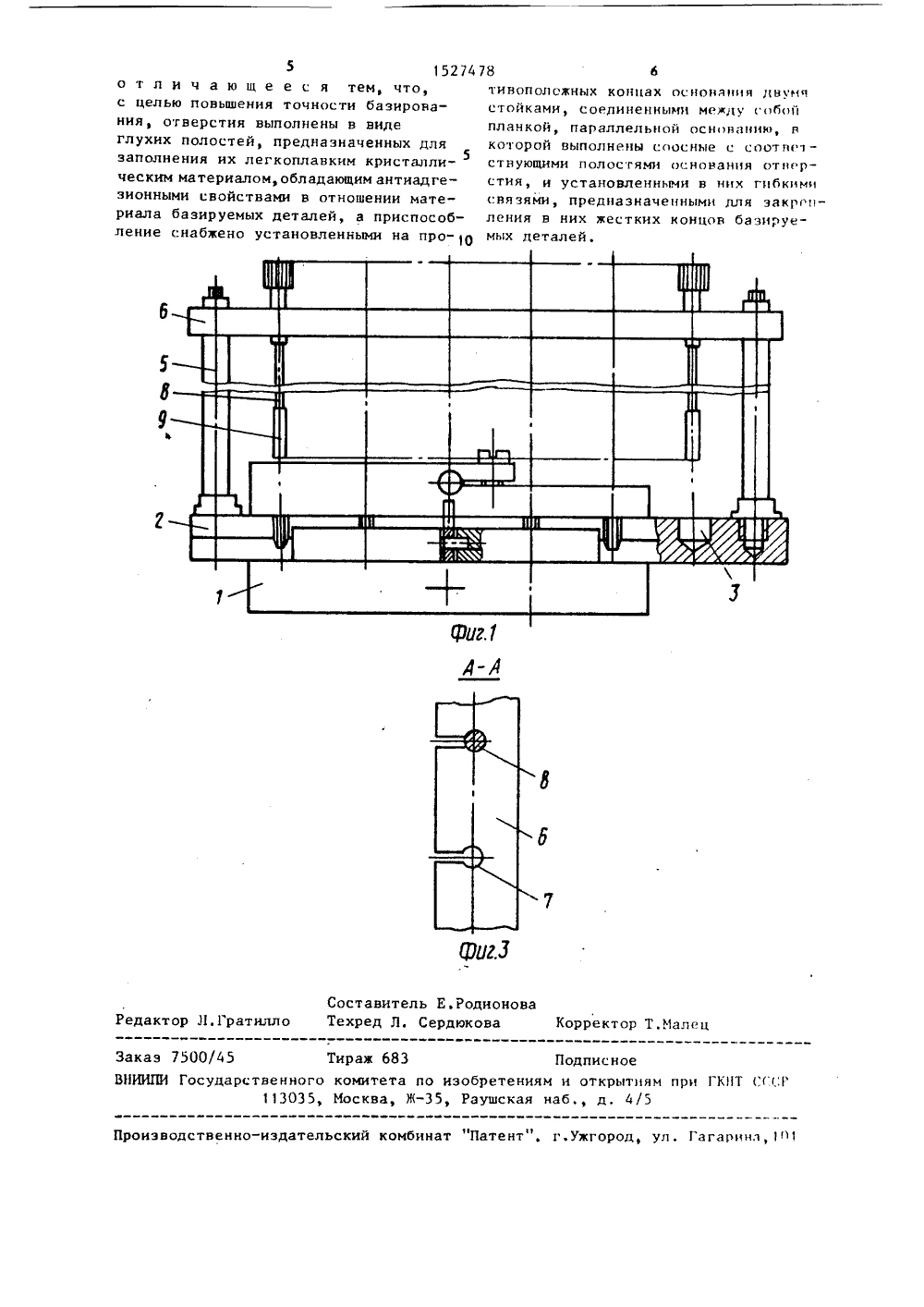

,лг ОПИСАНИЕ ИЗОБРЕТЕН ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 21) 4302449/25-2822) 31.08.8746) 07.12.89. Бюл. М 4)72) И.П.Нагурный)3) 531.717 (088.8)56) Приспособление для базированияеталей типа тел вращения с нежестконцом к устройству для измерениязаимного расположения поверхностейР 8504-1083. Чертеж,(54) СПОСОБ БАЗИРОВАНИЯ ДЕТАЛЕЙ ТИ 1 ГАТЕЛ ВРАЩЕНИЯ С НЕЖЕСТЮй КОНЦОМ ВУСТРОЙСТВАХ 11 ЛЯ ИЗ 11 ЕРЕНИЯ ВЗАИМНОГОРАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ С ПРИСПОСОБЛЕНИЕМ ДЛЯ БАЗИРОВАНИЯ И УСТРОЙСТВОДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к контрольно-измерительной технике, а именнок оазированию деталей типа тел вращения с нежестким концом при измерении1527478 взаимного расположения их поверхностей. Целью изобретения являегся повышение точности базирования. Полости 3 основания 1 приспособления для базирования устройства для измерения5 взаимного расположения поверхностей деталей 10 заполняют легкоплавким кристаллическим магериалом 4 с антиадгезионными свОйствами в отношении материала детали 10, деталь 10 подвешивают жестким концом на гибкой связи 8, установленной в планке 6, расИзобретение относится к контрольноизмерительной технике, а именно к базированию деталей типа тел вращеиия с нежестким концом при измерении вза имного расположения их поверхностей,Целью изобретения является повышение точности базирования.На фиг. 1 представлено приспособление для базирования в устройстве для 25 измерения взаимного расположения поверхностей, общий вид; на фиг, 2 то же, вид сбоку; на фиг. 3 - разреА-А на фиг. 2.Приспособление содержит основание 1, многоместную обойму 2, составляющую с основанием 1 единую жесткую конструкцию, в которой выполнены полости 3, предназначенные для заполнения их легкоплавким кристаллическим материалом 4, обладающим антиадгеэиониыми свойствами в отношении материала бззируемых деталей, для установки в них нежестких концов базируемых деталей; на обойме 2 установлены с проти воположных концов две стойки 5, соединенные между собой планкой 6; параллельной основанию 1, в ней выполнены соосные с соответствующими полостями 3 обоймы 2 отверстия 7, пред назначенные для установки в них гибких связей 8, предназначенных для крепления в них нежестких концов базируемых деталей посредством переходников 9.., .,Способ включает в себя следующую последовательность действий.К переходникам 9 гибких связей 8 крепят жестким концом баэируемую деталь 1 О полости 3 заполняют легкос 5 плавким кристаллическим материалом обладающим аниадгезионными свойствами в отношении материала базируемой детали 10, затем нагревают любым изположенной на стойках 5, которымиснабжено приспособление, нагреваютматериал 4 до температуры плавления,погружают в расплав нежесткий конецдетали 10 и охлаждают расплав до температуры затвердевания, При этом получают безэазорную пару, используемуюпри последующем измерении взаимногорасположения поверхнос тей деталей 10,где цапфой является деталь 10, а подшипником - затвердевший материал.4.3 ил. ве тным методом этот материал до темг.ерагуры плавления, опускают нежестким концом детали 10 в полученныйрасплав и охлаждают этот расплав вместе с обоймой 2 тзкже любым известным методом до температуры затвердевания.При этом получают беззазорную пару, используемую при дальнейшем измерении взаимного расположения поверхностей базируемой детали 1 О, образованную в качестве цапфы деталью 10, а в качестве подшипника - затвердевшим материал м формула изобретения1. Способ базирования деталей типатег, вращения с нежестким концом в устройствах для измерения взаимногорасг,оложения поверхностей с приспособлением для базирования, заключающий я в том, что деталь закрепляют поодной из измеряемых поверхностей свозможностью вращения вокруг своейоси, о т л и ч а ю щ и й с я тем,чго с целью повышения точности базирования, в полость приспособления:,аливаот легкоплавкий криста.салическиймагериал, обладающий аитиадгезионными свойствами в отношении материалабазируемой детали, деталь подвешиваютпосредством гибкой связи за жесткийконец, нагревают легкоплавкий материал до температуры плавления, погрук,ют нежесткий конец детали в расппав до температуры затвердевания.2. Устройство для бази.ования деталей типа тел вращения с нежестким концом в устройствах для измерения взаимного расположения поверхностей, с приспособлением для базирования, содержащее осноьание с отверстиями, предназначенными для установки в них нежестких концов базируемых деталей,78 Составитель Е.РодионоваТехред Л. Сердюкова Редакт 1, Грат рректор Т.11 алец 500/45 Тираж 683 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ 13035, Москва, Ж, Раушская наб., д. 4/5 аказ В 11 Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,1 5 15274 о т л И ч а ю щ е е с я тем, что, с целью повышения точности базирования, отверстия выполнены в видеглухих полостей, предназначенных для заполнения их легкоплавким кристалли 5 ческим материалом, обладающим антиадгезионными свойствами в отношении материала базируемых деталей, а приспособление снабжено установленными на про тивополсжных концах оснонлння двумястойками, соединенными между бойпланкой, параллельной осннанию, вкоторой выполнены соосные с спотк 1 встнующими полостями основания от рстия, и установленными в ннх гибкимсвязями, предназначенными для эакр иления в них жестких концов базируемых деталей.
