Образцовый мерник 1-го разряда
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 152079
Автор: Павловский
Текст

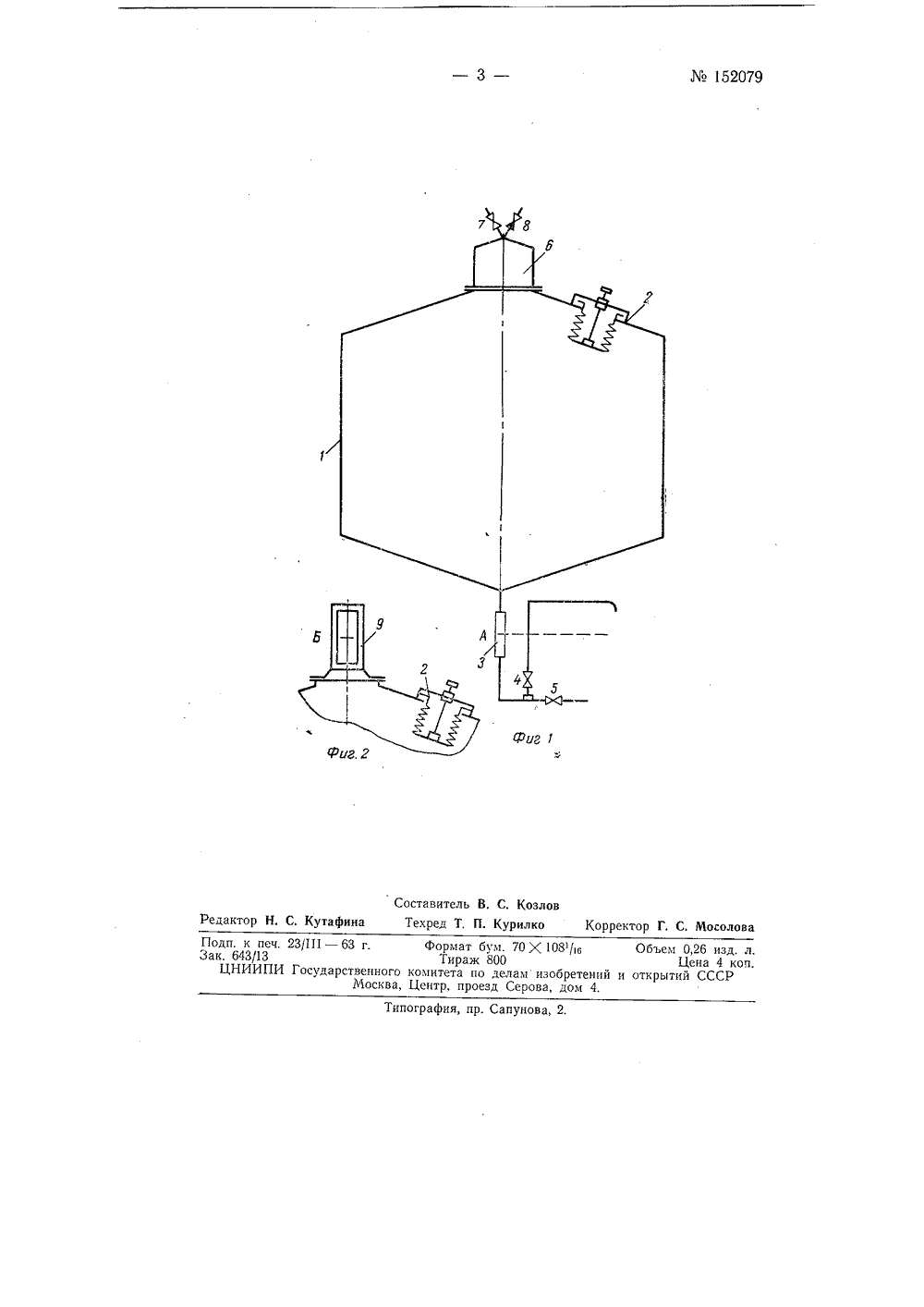

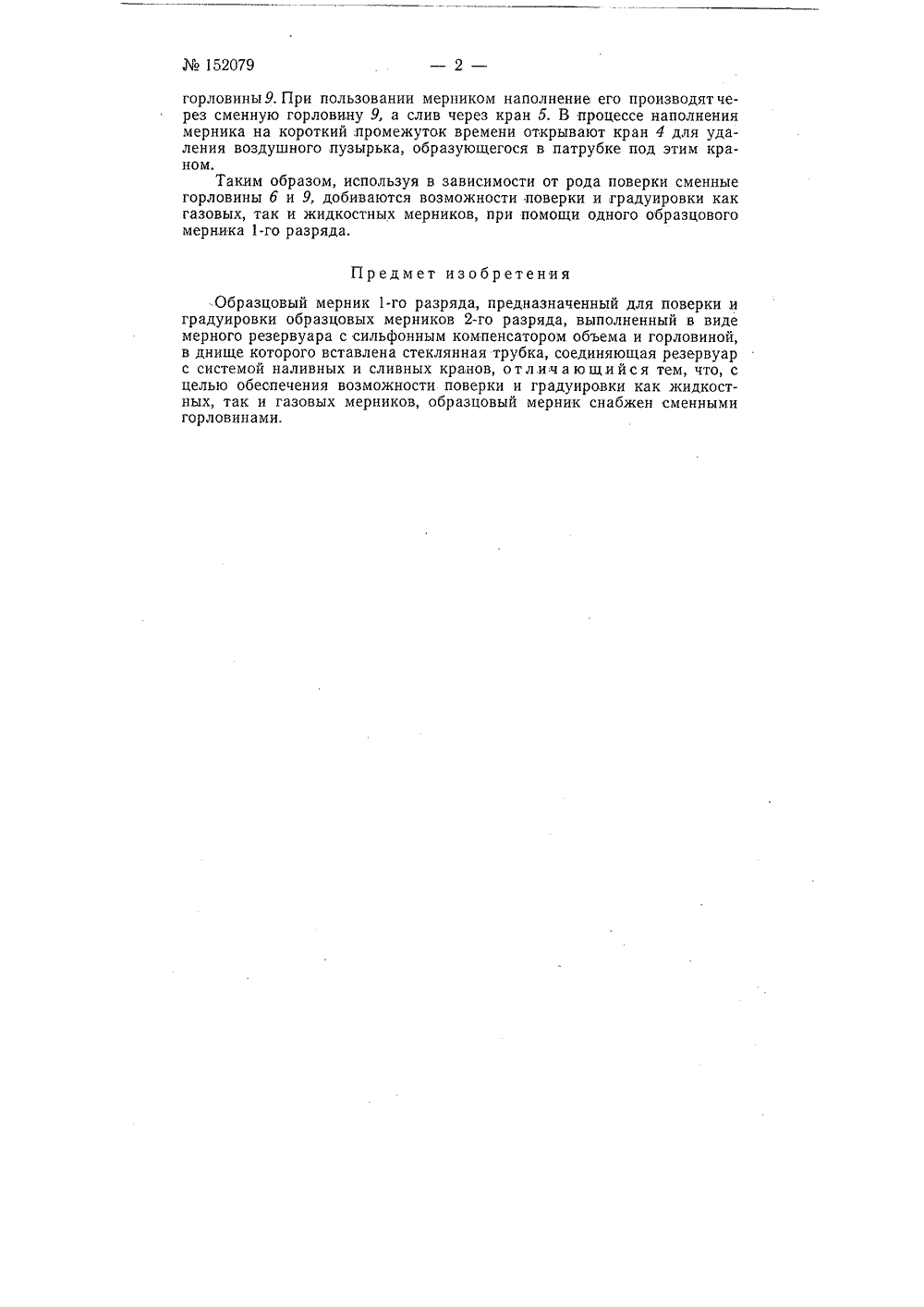

Класс б 01; 42 е, 5152079 СССР АНИЕ ИЗОБРЕТЕНИРОРСКОМУ СВИДЕТЕЛЬСТВУ ОП Подписная группаА, Н. Павловск ОБРАЗЦОВЪй МЕРНИКй РАЗР Заявлено 20 апреля 1962 г. за774877/26.10 Комитет по делам изобретений и открытий при Совете Министров ССС Опубликовано в Бюллетене изобретений23 за 1962 г.ы и Известны образцовые мерники 1-го разряда, предназначенные для поверки и градуировки жидкостных мерников 2-го разряда, Извести также образцовые мерники 1-го разряда, предназначенные для поверк и градуировки газовых мерников 2-го разряда,Для обеспечения возможности поверки и градуировки как жидкостных, так и газовых мерников предлагаемый образцовый мерник снабжен двумя конструктивно различными сменными горловинами, используемыми в зависимости от рода поверки.На фиг. 1 приведено схематическое изображение описываемого мерника; на фиг. 2 - вариант конструкции его горловины.Образцовый мерник 1-го разряда выполнен в виде мерного резервуара 1, ограниченного в верхней и нижней части конусами. В верхней части резервуара размещен сильфонный компенсатор 2 объема. В днище меринка вставлена стеклянная трубка 3, с помощью которой резервуар соединен с системой наливных и сливных кранов 4 и 5, Вода из мерника сливается через кран 4 до отметки А в трубке 3. Наполнение мерника водой осуществляется через кран о, который служит также для полного удаления воды из мерника по окончанию работы.Для поверки и градуировки газовых мерников 2-го разряда предлагаемый мерник снабжен сменной горловиной б, снабженной кранами 7 и 8 с ниппелями и размещенной в верхней части резервуара 1. Измерительный объем воды в меринке ограничен верхним срезом ниппеля крана горловины б и уровнем на отметке А в трубке 3. Для поверки и градуировки жидкостных мерников 2-го разряда описываемый мерник снабжен сменной горловиной 9. При этом вместимость мерника внизу ограничена пробкой крана б, а вверху - риской Б на стекле сменной152079горловины 9. При пользовании меринком наполнение его производят через сменную горловину 9, а слив через кран Б, В процессе наполнения мерника на короткий, промежуток времени открывают кран 4 для удаления воздушного пузырька, образующегося в патрубке под этим краном.Таким образом, используя в зависимости от рода поверки сменные горловины 6 и 9, добиваются возможности поверки и градуировки как газовых, так и жидкостных мерников, при помощи одного образцового мерника 1-го разряда.Предмет изобретенияОбразцовый мерник 1-го разряда, предназначенный для поверки и градуировки образцовых меринков 2-го разряда, выполненный в виде мерного резервуара с сильфонным компенсатором объема и горловиной, в днище которого вставлена стеклянная трубка, соединяющая резервуар с системой наливных и сливных кранов, отличающийся тем, что, с целью обеспечения возможности поверки и градуировки как жидкостных, так и газовых меринков, образцовый мерник снабжен сменными горловинами.
СмотретьЗаявка
774877, 20.04.1962
Павловский Л. Н
МПК / Метки
МПК: G01F 19/00
Метки: 1-го, мерник, образцовый, разряда
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-152079-obrazcovyjj-mernik-1-go-razryada.html" target="_blank" rel="follow" title="База патентов СССР">Образцовый мерник 1-го разряда</a>
Жидкостно-газовый аккумулятор давления
Номер патента: 444002
Опубликовано: 25.09.1974
МПК: F15B 1/04
Метки: аккумулятор, давления, жидкостно-газовый
...датчика,ртутном датчике, отсутствиеения в индуктивном датчиромагнитов золотника илиуровня,я надежности и упрощениябаллоном и отсечным устеннасос, напорная магист а нтактов ел я пленка в щего напряж казы злект на нижнего ния кокисна питаю ке, о клала л повыше нитва между рой ств ом уствнов,сокой надотсечки нзолотникаким упракоторогока уровнялой надежи с присоединен (23) Приоритет (43) Опубликов раль 2 с раб ройство 3,.н 5, всасываю дроссель 7 ном устройс представлен аккумулятор давттым отсечными. устройством;о же, с закрытым отсечным котором находится сжаты идкост , соединяется маг ным устройством 3 Ког жидкости находится выш ого уровня (см, фиг, 1), т и создает избыточное давшей полости А, Клапан ствв удерживается толквте4440023 лем с...
Жидкостно-газовый эжектор
Номер патента: 1566099
Опубликовано: 23.05.1990
Авторы: Городивский, Квич, Рошак
МПК: F04F 5/04
Метки: жидкостно-газовый, эжектор
...подключена к линии 7 смеси и транспортной линии 8, а сборник 12 примесей снабжен линией 19 отвода с запорным приспособлением 20. Эжектор снабжен линией 21 сброса газа, подключенной к жидкостной линии емкости 13 и линии 9 подачи пассивной среды до дополнительного запорного устройства 17 по ходу потока.При работе эжектора рабочая жидкость по линии 6 подачи активной среды через патрубок 1 подвода активной среды подается в активное сопло 3. Истекая из него,го 25 зо З 5 40 45 50 55 активная среда увлекает в камеру 4 смешения газообразную пассивную среду. Из камеры 4 смесь поступает в диффузор 5, где кинетическая энергия потока смеси сред частично преобразуется в потенциальную энергию, Далее смесь сред по линии 7 смеси и далее...
Жидкостно-газовый эжектор
Номер патента: 1732004
Опубликовано: 07.05.1992
МПК: F04F 5/04
Метки: жидкостно-газовый, эжектор
...входного конфузора 3 и камеры 4 смешения, и каналы 5 подвода пассивной среды, выполненные в зоне максимального сечения центрального тела 1. Образующая центрального тела 1 на участке конфузора 3 выполнена криволинейной и описывается уравнением.=2 - " (1 - К - х)оо оогде б - текущий диаметр поперечного сечения центрального тела;бо - максимальный диаметр поперечного сечения центрального тела;Х - текущее расстояние от входного сечения центрального тела;К - коэффициент.Образующая центрального тела 1, выполненная на участке конфузора 3 криволинейной и описываемая указанным уравнением, обеспечивает безударный вход активной среды в конфузор, а также плавный выход из конфузора 3 в кольцевую камеру 4 смешения, что способствует подавлению...
Жидкостно-газовый эжектор
Номер патента: 1770615
Опубликовано: 23.10.1992
Авторы: Городивский, Рошак
МПК: F04F 5/02
Метки: жидкостно-газовый, эжектор
...диффузора (фиг. 1) или внутри жидкостно-газового эжектора (фиг, 2), Входное сечение теплообменника расположено от входа в камеру смешения на расстоянии 3 - 6 ее диаметров.Рабочая жидкость из корпуса 1 поступает на сопловой аппарат 2. Иэ соплового аппарата истекает струя жидкости, которая увлекает газ, поступающий через газовый патрубок 3. Струя жидкости и увеличенный газ через космешения 5от начальнопроисходитние газожидщения газодиффузор 6жидкостнаятеплообментемпературысти газожидно, потерьэжектора, чтжидкостно-г Ф ормула изобретения1, Жидкостно-газовый эжектор, содержащий подключенный под углом к эжектору патрубок подвода газа, активное сопло и снабженную теплообменником камеру смешения с диффузором, о т л и ч а ю щ и й с я тем, что....
Жидкостно-газовый эжектор
Номер патента: 176658
Опубликовано: 01.01.1965
МПК: F04F 5/08
Метки: жидкостно-газовый, эжектор
...недостаточной производительностью.С целью устранения указанного недостатка, внутри смесительной камеры смонтирован колокол с тангенциально расположенными каналами для ввода жидкости,На чертеже показан жидкостно-газовый эжектор в разрезе.Эжектор содержит смесительную камеру 1, колокол 2, тангенциально расположенные каналы 3, всасывающую камеру 4, штуцеры 5 и б и кольцевой зазор 7,Эжектор работает следующим образом.Рабочая жидкость поступает под колокол 2 через 3, где разует струй правл разря камер штуце тангенциально под действием ся жидкостный и капель отвод енин через коль жения, воз ника е 4, осуществля р б в смеситель расположенныс центробежных вихрь, которьп тся в радиалы цевой зазор 7. ющего во всась ется подача га ную камеру 1 э...
