Сигнализатор подачи продукции нефтяных скважин

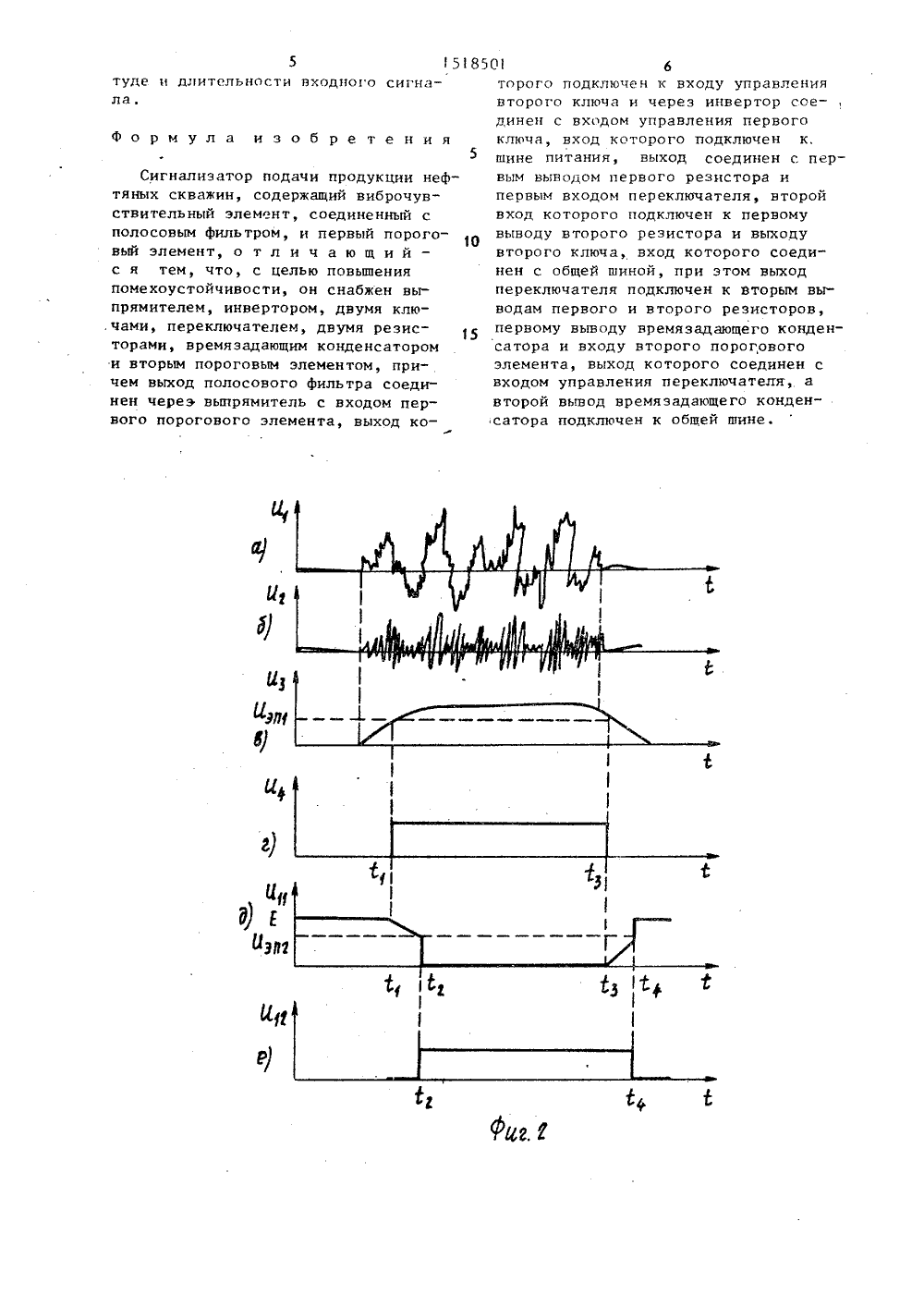

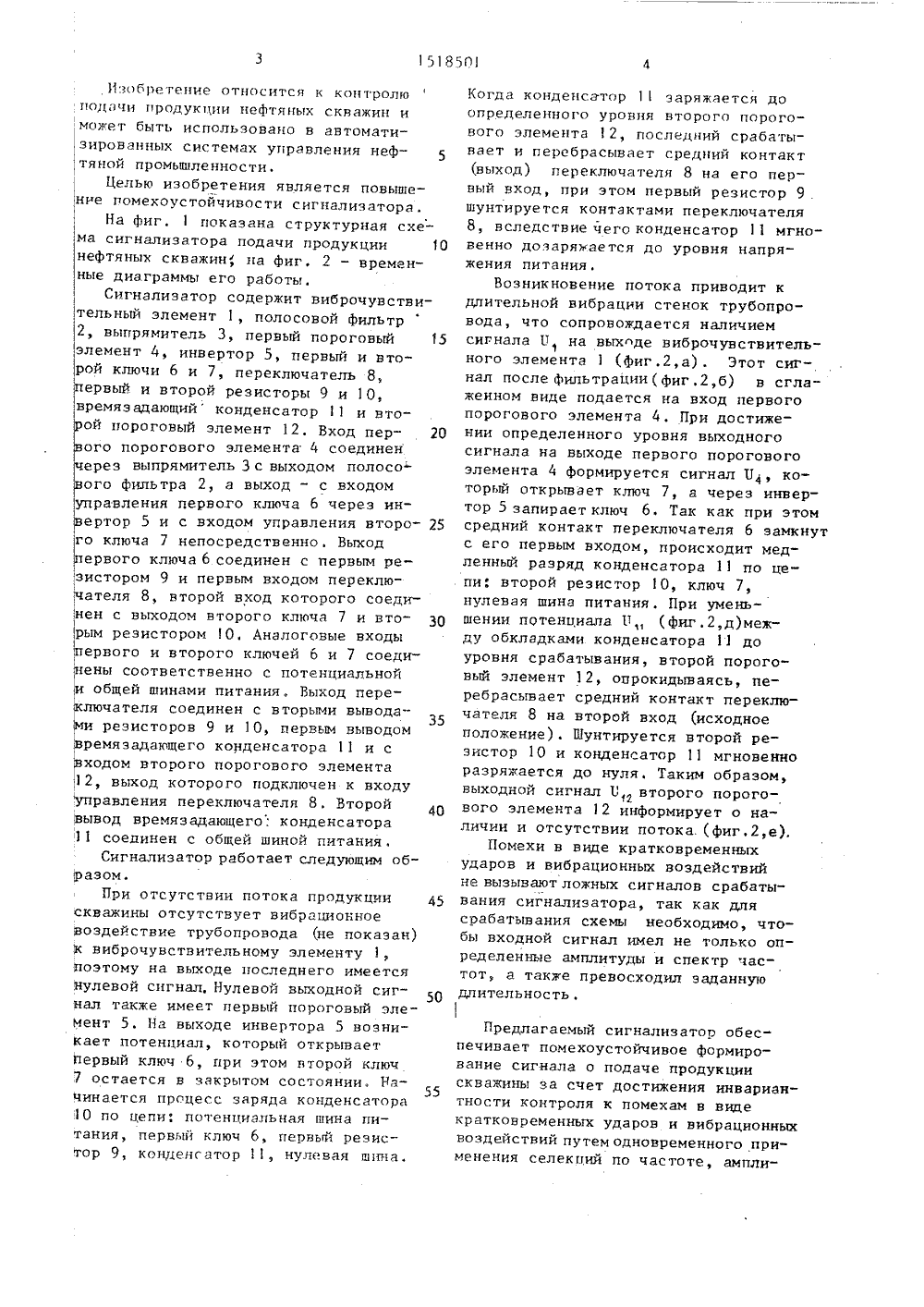

Изобретение относится к контролю подачи продукции нефтяных скважин и может быть использовано в автоматизированных системах управления нефтяной промышленности.Целью изобретения является повышение помехоустойчивости сигнализатора.На фиг. 1 показана структурная схема сигнализатора подачи продукции О нефтяных скважин, па фиг, 2 - временные диаграммы его работы.Сигнализатор содержит виброчувствительный элемент 1, полосовой фильтр 2, выпрямитель 3, первый пороговый 15 элемент 4, инвертор 5, первый и второй ключи 6 и 7, переключатель 8, первый и второй резисторы 9 и 1 О, времязацающий конденсатор 11 и втоой пороговый элемент 12. Вход пер О ого порогового элемента 4 соединен через выпрямитель 3 с выходом полосо. ого фильтра 2, а выход - с входом управления первого ключа 6 через инертор 5 и с входом управления второ го ключа 7 непосредственно. Выход ервого ключа 6 соединен с первым резистором 9 и первым входом переключателя 8, второи вход которого соединнен с выходом второго ключа 7 и вто- ЗО рым резистором 10. Аналоговые входы первого и второго ключей 6 и 7 соедиюены соответственно с потенциальной и общей шинами питания. Выход переключателя соединен с вторыми выводаМи резисторов 9 и 10, первым выводом35 времязадающего конденсатора 11 и с входом второго порогового элемента 12, выход которого подключен к входу управления переключателя 8, Второй вывод времязадающего. конденсатора 11 соединен с общей шиной питания.Сигнализатор работает следующим образом.При отсутствии потока продукции 45 скважины отсутствует вибрациоццое воздействие трубопровода (не показан) Х виброчувствительному элементу 1, поэтому ца выходе последнего имеется нулевой сигнал, Нулевой выходной сигнал также имеет первый пороговый элемент 5. На выходе инвертора 5 возниКает потенциал, который открывает первый ключ 6, при этом второй ключ 7 остается в закрытом состоянии. На 55 пинается процесс заряда конденсатора 10 по цепи потенциальная шина питания, первый ключ 6, первый резистор 9, конденсатор 11, нулевая шл 1 а. Когда конденсатор 1 заряжается доопределенного уровня второго порогового элемента 12, последний срабатывает и перебрасывает средний контакт(выход) переключателя 8 на его первый вход, при этом первый резистор 9,шунтируется контактами переключателя8, вследствие чего конденсатор 11 мгновенно дозаряжается до уровня напряжения питания.Возникновение потока приводит кдлительной вибрации стенок трубопровода что сопровождается наличиемсигнала Г 1 на вьгхдде виброчувствительного элемента 1 (фиг,2,а) . Этот сигнал после фильтрации (фиг.2,б) в сглаженном виде подается ца вход первогопорогового элемента 4. При достижении определенного уровня выходногосигнала на выходе первого пороговогоэлемента 4 формируется сигнал Б, который открывает ключ , а через инвертор 5 запирает ключ 6. Так как при этомсредний контакт переключателя б замкнутс его первым входом, происходит медленный разряд конденсатора 11 по цепи; второй резистор 1 О, ключ 7,нулевая шина питания, При уменьшении потенциала П (фиг.2,д)между обкладками конденсатора 11 доуровня срабатывания, второй пороговый элемент 12, опрокидываясь, перебрасывает средний контакт переключателя 8 на второй вход (исходноеположение). Шунтируется второй резистор 10 и конденсатор 11 мгновенноразряжается до нуляТаким образом,выходной сигнал Ь второго порого 1 гвого элемента 12 информирует о наличии и отсутствии потока (фиг,2,е).Помехи в виде кратковременныхударов и вибрационных воздействийне вызывают ложных сигналов срабатывания сигнализатора, так как длясрабатывания схемы необходимо, чтобы входной сигнал имел не только определенные амплитуды и спектр частот, а также превосходил заданнуюдлительность .Предлагаемый сигнализатор обеспечивает помехоустойчивое формирование сигнала о подаче продукции скважины за счет достижения инвариантности контроля к помехам в виде кратковременных ударов и вибрационных воздействий путемодновременного применения селекций по частоте, амплитуде и длительности входного сигнала. изобретения5 Формул а Сигнализатор подачи продукции нефтяных скважин, содержащий виброчувствительный элемент, соединенный с полосовым фильтром, и первый пороговый элемент, о т л и ч а ю щ и й - с я тем, что, с целью повышения помехоустойчивости, он снабжен выпрямителем, инвертором, двумя клю.чами, переключателем, двумя резисторами, времязадающим конденсатором и вторым пороговым элементом, причем выход полосового фильтра соединен череэ выпрямитель с входом первого порогового элемента, выход кои 6торого подключен к входу управлениявторого ключа и через инвертор сое - динен с входом управления первогоключа, вход которого подключен к, шине питания, выход соединен с первым выводом первого резистора и первым входом переключателя, второй вход которого подключен к первому выводу второго резистора и выходу второго ключа, вход которого соединен с общей шиной, при этом выход переключателя подключен к вторым вь- водам первого и второго резисторов, первому выводу времязадающего конденсатора и входу второго порогового элемента, выход которого соединен с входом управления переключателя, а второй вывод времязадающего конденсатора подключен к общей шине.
