Способ определения сопротивления разрушению эластичных материалов при ударе и устройство для его осуществления

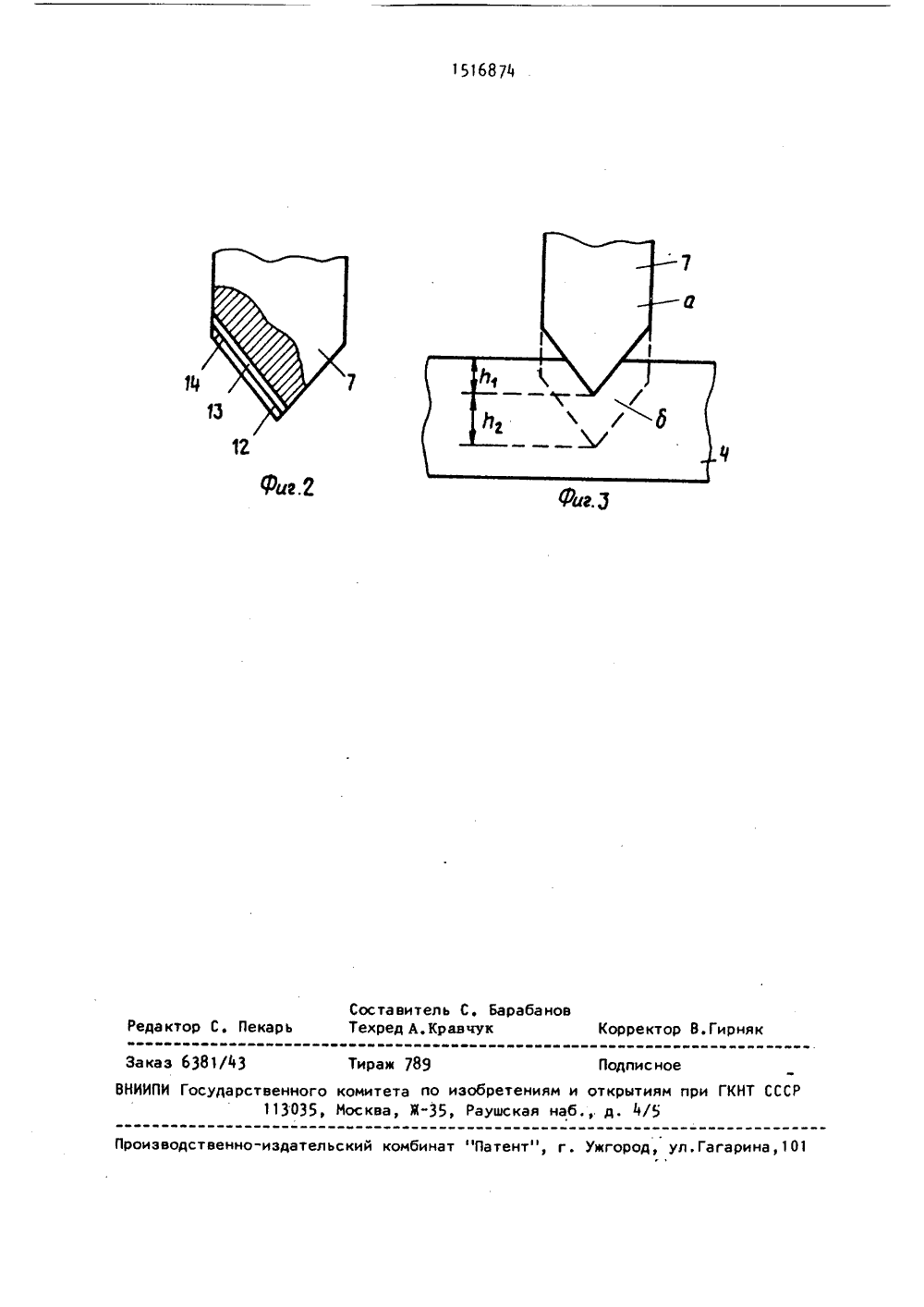

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) 111) 151)4 С 01 И 3 ОПИСАНИЕ ИЗОБРЕТЕН К АВТОРСНОМУ ДЕТЕЛЬСТ ре- ой(57) Изобретение о ниям материалов, а ленив сопротивлени тичных материалов испы оситсяменно кразрушеи ударе асю эл к испытаниопределению эластичятниспас(напние ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССРйф 1460671, кл. С 01 И 3/48 1986.(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ РАЗРУШЕНИЮ ЭЛАСТИЧНЫХ МАРИАЛОВ ПРИ УДАРЕ И УСТРОЙСТВО ДЛЯЕГО ОСУЩЕСТВЛЕНИЯ Изобретение относитсяям материалов, а именно книю сопротивления разрушеных материалов при ударе.Целью изобретения является расширение номенклатуры испытуемых материалов за счет измерения глубину внед рения бойка в разрушенную часть образца.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - боек, на фиг3 схема деформации и разрушения образца при внедрении бойка.Устройство для определения сопротивления разрушению эластичных материалов состоит из станины, содержащей подвижную 1 и неподвижную 2 части, на которой установлена площадка 3 для крепления образца 4, На подизобретения - расширение номенклатуры испытуемых материалов за счет измерения деформации их разрушения. Длэтого в способе определения сопротиления разрушению эластичных материалов, заключающемся в определенииэнергии ударного разрушения одновменно измеряют глубину внедрения бка в разрушенную часть образца, длячего боек устройства, реализующегоспособ, снабжен стержнем с фиксатором, установленным в бойке по егообразующей в специально выполненнойдля этой цели канавке и перемещающися вдоль нее при внедрении бойка вразрушенную часть образца на величину, равную этой части. 2 с.п. ф-лы,3 ил. вижной части 1 станины размещен крон штейн 5, на котором установлены мак 6 с заостренным бойком 7, приобление для задания энергии удара ример, защелка 8) и приспособледля измерения энергии удара Ло и после отскока бойка (например, шка лу 9 со стрелкой 10). В состав устройства входит также микроскоп 11 для измерения глубины внедрения бойка в разрушенную часть образца. По образующей бойка 7 выполнена канавка 12 (например, прямоугольного сечения), в которой установлен стержень 13 меньшего сечения, чем канавка, имеющий фиксатор 14. Положение подвижной части 1 станины регулируется по толщине образца 4 так, чтобы конец бойка 7 контактировал с его поверхностьюУстройство работает следующим образом,Маятник 6 поднимается и за крепля. ется защелкой 8. Для осуществления удара по образцу защелка 8 отпускается. В первой стадии удара, когда боек 7 находится в положении а имеет. место упругая деформация образца Ь беэ его разрушения. Стержень 13 10 в бойке 7, поскольку он не доходит до боковой поверхности бойка 7 и не контактирует по боковой поверхности с резиной, перемещается вместе с бойком 7, те, относительно бойка 7 он неподвижен. На второй стадии удара, когда боек 7 находится в положении б, он разрушает материал на глубину Ь стержень 13 за счет трения о резину, преодолевая небольшое сопротивление фиксатора 14, перемещается по канавке 12 на величину, пропорциональную глубине разрушения Ь и остается в таком положении за счет фиксатора 14. 25После отскока маятника 6 от образца 4 измеряют угол отскока, затем маятник закрепляют защелкой 8 и с помощью измерит ел ьного микроскопа 11 и змеряют величину перемещения стержня 13 в бойке 7, по которому рассчитыезют (в зависимости от угла заострения бойка 7) глубину разрушения образца 4 в направлении оси бойка 7 при ударе.35Способ осуществляют следующим образом. Наносят удар бойком по образцу с заданной энергией, измеряют глубину внедрения бойка в разрушенную часть образца и величину отскока бойка, по которой определяют поглощенную образцом энергию при внедрении бойка на данную глубину, и по ним судят о сопротивлении образца разрушению.формула изобретения1. Способ определения сопротивления разрушению эластичных материалов при ударе, заключающийся в том что наносят удар бойком по образцу, измеряют величину его отскока, по которой определяют сопротивление разрушению, о т л и ч а ю щ и й с я тем, что, с целью расширения номенклатуры испытуемых материалов, измеряют глубину внедрения бойка в разрушенную часть образца, с учетом которой определяют сопротивление разрушения.2. Устройство для определения сопротивления разрушению эластичных ма" териалов при ударе, содержащее станину, размещенные на ней маятник с заостренным бойком, приспособления для задания и измерения энергии удара и измеритель деформации образца, о т л и ч а ю щ е е с я тем, что, с целью расширения номенклатуры испытуемых материалов, в бойке вдоль его образующей выполнена канавка, а устройство снабжено размещенным в канавке с воэможностью возвратно-поступательного перемещения стержнем с фик
