Демодулятор фазоманипулированных сигналов

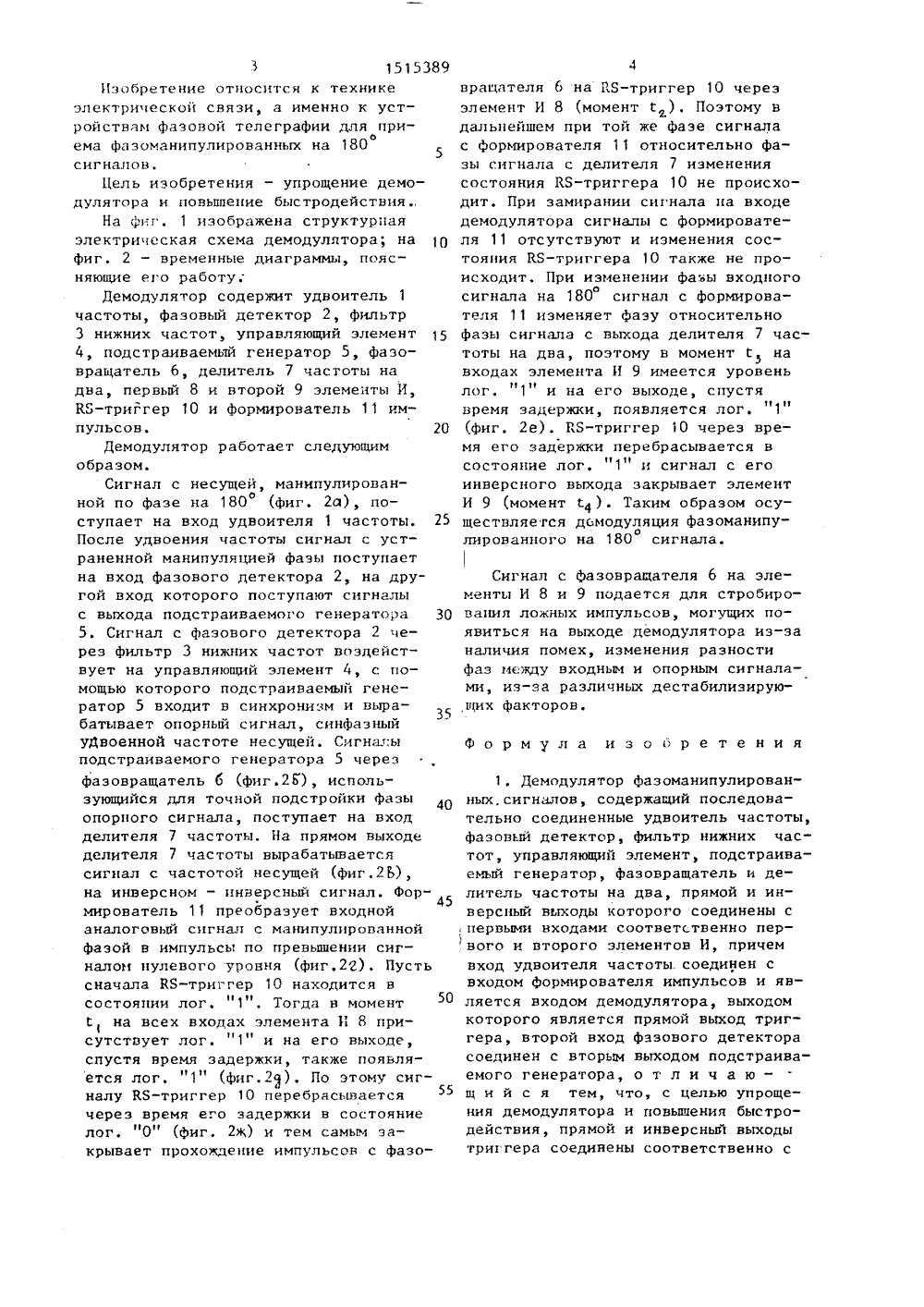

1515389Изобретение относится к технике электрической связи, а именно к устройствам фазовой телеграфии для прио ема фазоманипулированных на 180 сигналов.Цель изобретения - упрощение демодулятора и повышение быстродействия.,На Фг. 1 изображена структурная электрическая схема демодулятора; на фиг. 2 - временные диаграммы, поясняющие его работу;Демодулятор содержит удвоитель 1 частоты, фазовый детектор 2, фильтр 3 нижних частот, управляющий элемент 15 4, подстраиваемый генератор 5, фазовращатель 6, делитель 7 частоты на два, первый 8 и второй 9 элементы И, К 8-триггер 10 и формирователь 11 импульсов. 20Демодулятор работает следующим образом.Сигнал с несущей, манипулированной по фазе на 180 (фиг. 2 а), поступает на вход удвоителя 1 частоты. 25 После удвоения частоты сигнал с устраненной манипуляцией фазы поступает на вход фазового детектора 2, на другой вход которого поступают сигналы с выхода подстраиваемого генератора 30 5. Сигнал с фазового детектора 2 через фильтр 3 нижних частот воздействует на управляющий элемент 4, с помощью которого подстраиваемый генератор 5 входит в синхронизм и вырабатывает опорный сигнал, синфазный уДвоенной частоте несущей. Сигналь подстраиваемого генератора 5 через фазовращатель б (фиг.2 Г), использующийся для точной подстройки Фазы 40 опорного сигнала, поступает на вход делителя 7 частоты. На прямом выходе делителя 7 частоты вырабатывается сигнал с частотой несущей (фиг,2 Б), на инверсном - инверсный сигнал. Фор 45 мирователь 11 преобразует входной аналоговый сигнал с манипулированной фазой в импульсы по превышении сигналом нулевого уровня (фиг,22). Пусть сначала КЯ-триггер 10 находится в состоянии лог. "1". Тогда в момент С на всех входах элемента И 8 присутствует лог. "1" и на его выходе, спустя время задержки, также появляется лог, "1" (фиг.2). По этому сигналу КБ-триггер 10 перебрасывается через время его задержки в состояние лог, "0" (Фиг. 2 ж) и тем самым закрывает прохождение импульсов с фазоврацателя 6 на КБ-триггер 10 через элелент И 8 (момент е ). Поэтому в дальнейшем при той же Фазе сигнала с Формирователя 11 относительно фазы сигнала с делителя 7 изменения состояния К 8-триггера 10 не происходит. При замирании сигнала на входе демодулятора сигналы с формирователя 11 отсутствуют и изменения состояния КБ-триггера 10 также не происходит. При изменении фа.ы входногоосигнала на 180 сигнал с формирователя 11 изменяет Фазу относительно фазь сигнала с выхода делителя 7 частоты на два, поэтому в момент С на входах элемента И 9 имеется уровень лог, "1" и на его выходе, спустя время задержки, появляется лог. "1" (фиг. 2 е). РБ-триггер 10 через время его задержки перебрасывается в состояние лог. "1" и сигнал с егоинверсного выхода закрывает элемент И 9 (момент с 4). Таким образом осу - ществляется дсмодуляция фазоманипуолированного на 180 сигнала.Сигнал с Фазоврацателя 6 на элементы И 8 и 9 подается для стробирования ложных импульсов, могущих появиться на выходе демодулятора из-за наличия помех, изменения разности фаз между входным и опорным сигналами, из-за различных дестабилизирующих факторов.Формула изобретения1, Демодулятор Фазоманипулированных,сигналов, содержащий последовательно соединенные удвоитель частоты, фазовый детектор, фильтр нижних частот, управляющий элемент, подстраиваемый генератор, фазовращатель и делитель частоты на два, прямой и инверсный вьходь которого соединены с первыми входами соответственно первого и второго элементов И, причем вход удвоителя частоты соединен с входом Формирователя импульсов и является входом демодулятора, выходом которого является прямой выход триггера, второй вход фазового детектора соединен с вторым выходом подстраиваемого генератора, о т л и ч а ю - щ и й с я тем, что, с целью упрощения демодулятора и повышения быстродействия, прямой и инверсный выходы три гера соединены соответственно с1515389 6выходы элементов И соединены с соответствующими входами триггера.2. Демодулятор, о т л и ч а ю -щ и й с я тем, что триггер выполнен5в виде КЯ-триггера. вторыми входами первого и второгоэлементов И, выход формирователя импульсов соединен с третьими входамиэлементов И, четвертые входы которыхсоединены с выходом фаэовращателя,Составитель Н, Лазареваедактор М. Петрова Техред А,Кравчук Корректор А. Обруч Заказ 6296/57 Тираж 626 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 10
