Защитное устройство для улавливания осколков вращающихся элементов при испытании их на разрушающее число оборотов

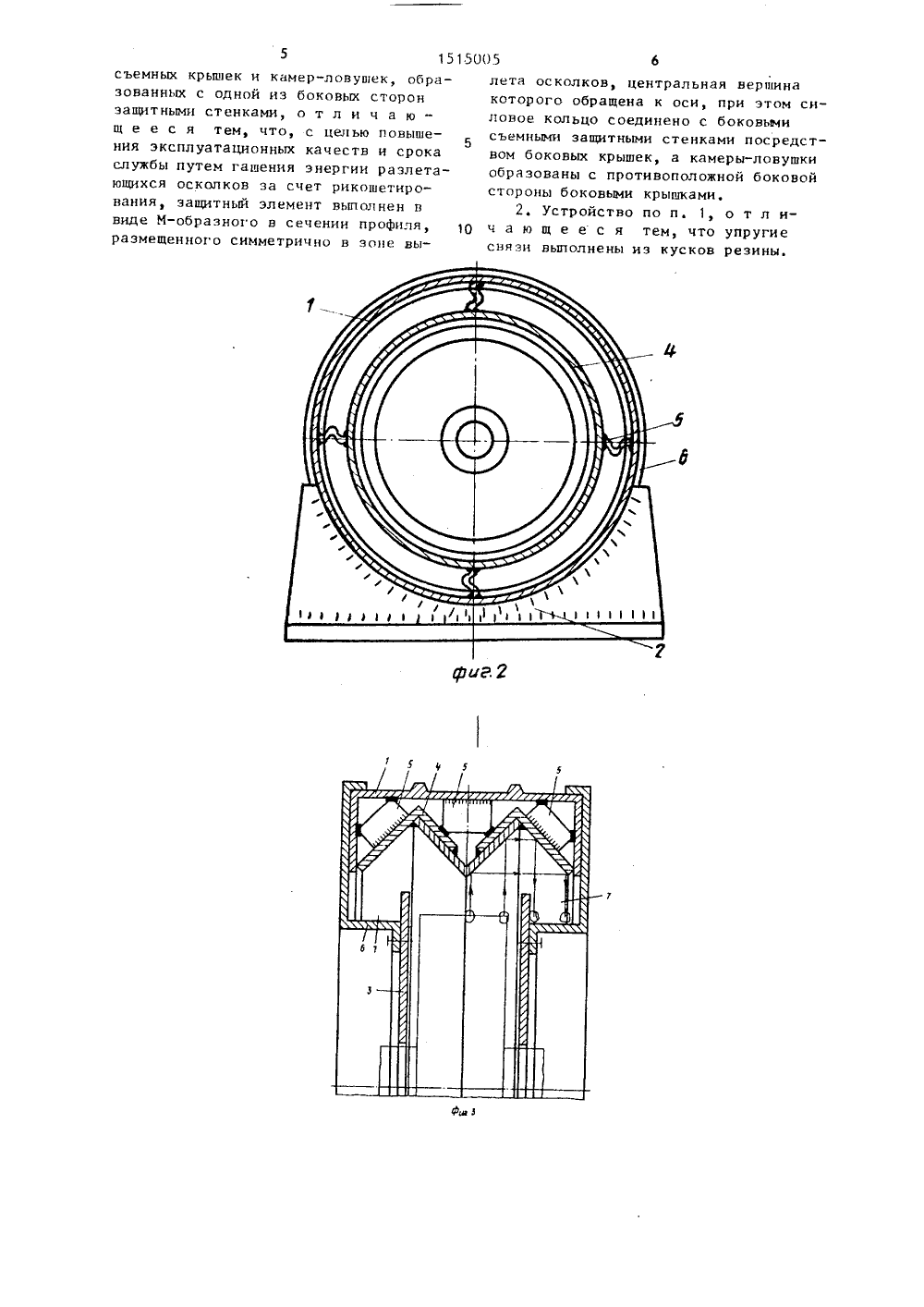

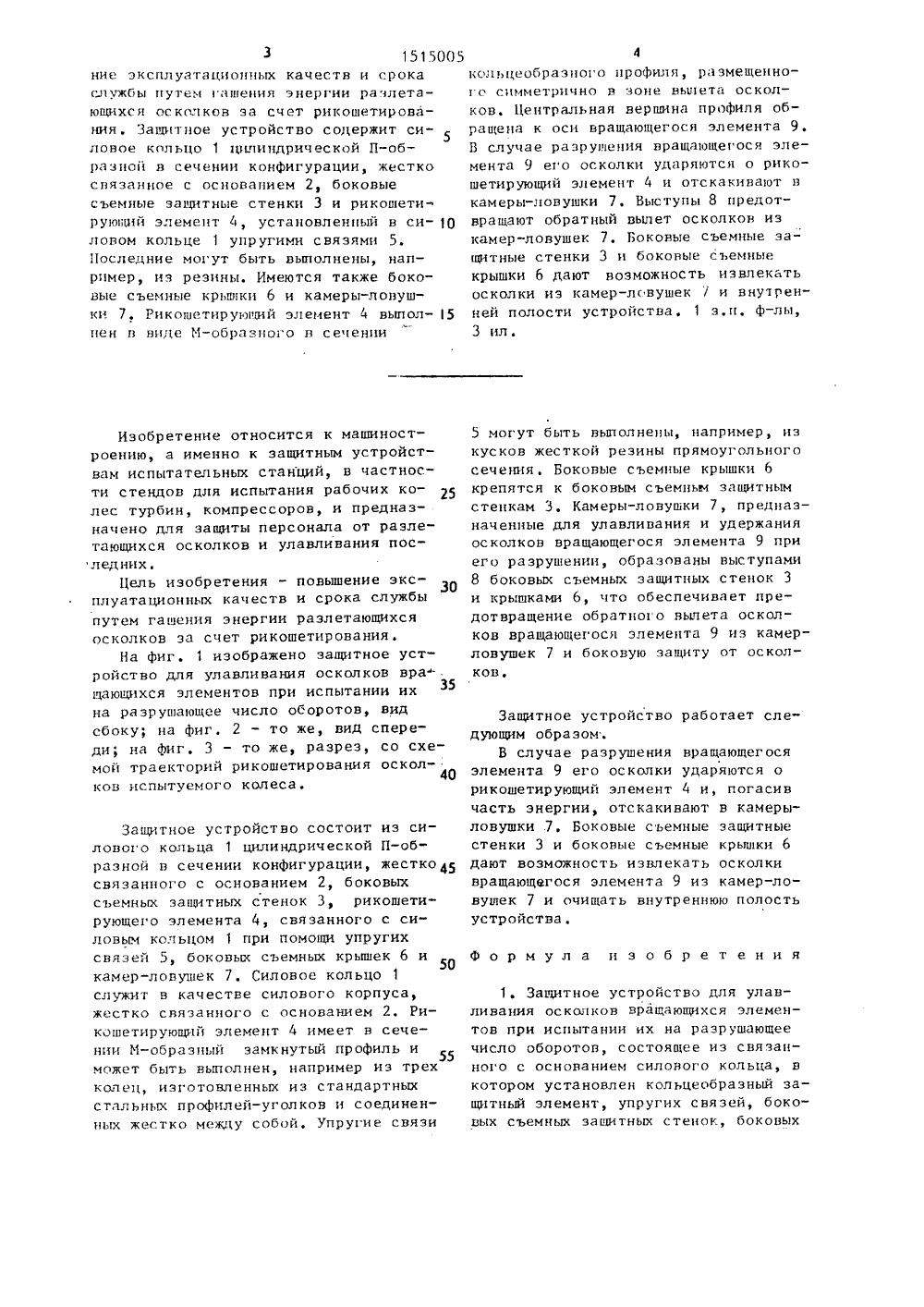

9)ЯО( 1 5 1 151) 4 Р 1 Ь ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР УСТРОЙСТВО ДЛЯ УЛАВЛИВРАЩАЮЩИХСЯ ЭЛЕМЕНТОВ ИХ НА РАЗРУШАЮЩЕЕ ЧИСЛО(54) ЗАЩИТНОЕ ВАНИЯ ОСКОЛКО ПРИ ИС 11 ЫТАНИИ ОБОРОТОВ (57) Изобрете строению, а и(71) Специальное коннологическое бюро Навенного объединения(56) Авторское свидеКф 1057743, кл. Е 16Авторское свидет11) 205 Ь 5, кл. Г 16 Р трукторско е относится нно к защит маши нов устрой но-произвоегио н" твам ьных ста нциидля испытания в част рабочих и предала от вливани пытат енцов А.И. Костюче (088.8) тельство СССР Р 1/02, 1981.ельство СССР 3/00, 1966. компр ес с оров, защиты персон ол ес азна шихся сколков и ул изобретения зле п оследних. 1 ел ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ3 1515 ОО 5 ние эксплуатационных качеств и срока службы путемщения энергии разлетающихся осколков за счет рикошетирования, Защитное устройство содержит си 5 ловое кольцо 1 цилиндрической П-образной в сечении конфигурации, жестко связанное с основанием 2, боковые съемные защитные стенки 3 и рикошетирующий элемент 4, установленный в си О ловом кольце 1 упругими связями 5.11 оследние могут быть выполнены, например, из резины. Имеются также боковые съемные крышки 6 и камеры-ловушки 7. Рикошетирующий элемент 4 выпол нен в виде М-образного в сечении кольцеобразного профиля, размещенног с симметрично в зоне вылета осколков. Центральная вершина профиля обращена к оси вращающегося элемента 9,В случае разрушения вращающегося элемента 9 его осколки ударяются о рикошетирующий элемент 4 и отскакивают вкамеры-ловушки 7. Выступы 8 предотвращают обратный выпет осколков изкамер-ловушек 7, Боковые съемные за-щитные стенки 3 и боковые съемныекрышки 6 дают воэможность извлекатьосколки из камер-лгвушек 7 и внутренней полости устройства, 1 з.и. Ф-лы,3 ил.Изобретение относится к машиностроению, а именно к защитным устройствам испытательных станций, в частности стендов для испытания рабочих колес турбин, компрессоров, и предназначено для защиты персонала от разлетающихся осколков и улавливания последних,Цель изобретения - повышение эксЗОплуатационных качеств и срока службыпутем гашения энергии разлетающихсяосколков за счет рикошетирования.На фиг. 1 изображено защитное устройство для улавливания осколков вра.щающихся элементов при испытании ихна разрушающее число оборотов, видсбоку; на фиг, 2 - то же, вид спереди; на фиг, 3 - то же, разрез, со схемой траекторий рикошетирования оскол 40ков испытуемого колеса,Защитное устройство состоит иэ силового кольца 1 цилиндрической П-образной в сечении конфигурации, жестко 45 связанного с основанием 2, боковых съемных защитных стенок 3, рикошетирующего элемента 4, связанного с силовьи кольцом 1 при помощи упругих связей 5, боковых съемных крышек 6 и камер-ловушек 7. Силовое кольцо 1 служит в качестве силового корпуса, жестко связанного с основанием 2. Рикошетирующий элемент 4 имеет в сечении И-образный замкнутый профиль и может быть выполнен, например из трех колец, изготовленных из стандартных стальных профилей-уголков и соединенных жестко между собой, Упругие связи 5 могут быть выполнены, например, из кусков жесткой резины прямоугольного сечения, Боковые съемные крышки 6 крепятся к боковым съемным защитным стенкам 3, Камеры-ловушки 7, предназначенные для улавливания и удержания осколков вращающегося элемента 9 при его разрушении, образованы выступами 8 боковых съемных защитных стенок 3 и крышками 6, что обеспечивает предотвращение обратного вылета осколков вращающегося элемента 9 из камер- ловушек 7 и боковую защиту от осколков,Защитное устройство работает следующим образом.В случае разрушения вращающегося элемента 9 его осколки ударяются о рикошетирующий элемент 4 и, погасив часть энергии, отскакивают в камеры- ловушки 7. Боковые сьемные защитные стенки 3 и боковые съемные крьшки 6 дают возможность извлекать осколки вращающегося элемента 9 из камер-ловушек 7 и очищать внутреннюю полость устройства,Формула изобретения1. Защитное устройство для улавливания осколков вращающихся элементов при испытании их на разрушающее число оборотов, состоящее из связанного с основанием силового кольца, в котором установлен кольцеобразный защитный элемент, упругих связей, боковых съемных защитных стенок, боковыхсъемных крьпцек и камер-ловушек, образованных с одной из боковых сторонзащитными стенками, о т л и ч а ю -щ е е с я тем, что, с целью повышения эксплуатационных качеств и срокаслужбы путем гашения энергии разлетающихся осколков за счет рикошетирования, защитный элемент выполнен ввиде М-образного в сечении профиля,размещенного симметрично в зоне вылета осколков, центральная вершинакоторого обращена к оси, при этом силовое кольцо соединено с боковыми 5съемными защитными стенками посредством боковых крышек, а камеры-ловушкиобразованы с противоположной боковойстороны боковыми крышками,2, Устройство по п. 1, о т л и ч а ю щ е е с я тем, что упругиесвязи выполнены из кусков резины.
