Устройство для определения использования соединительных линий

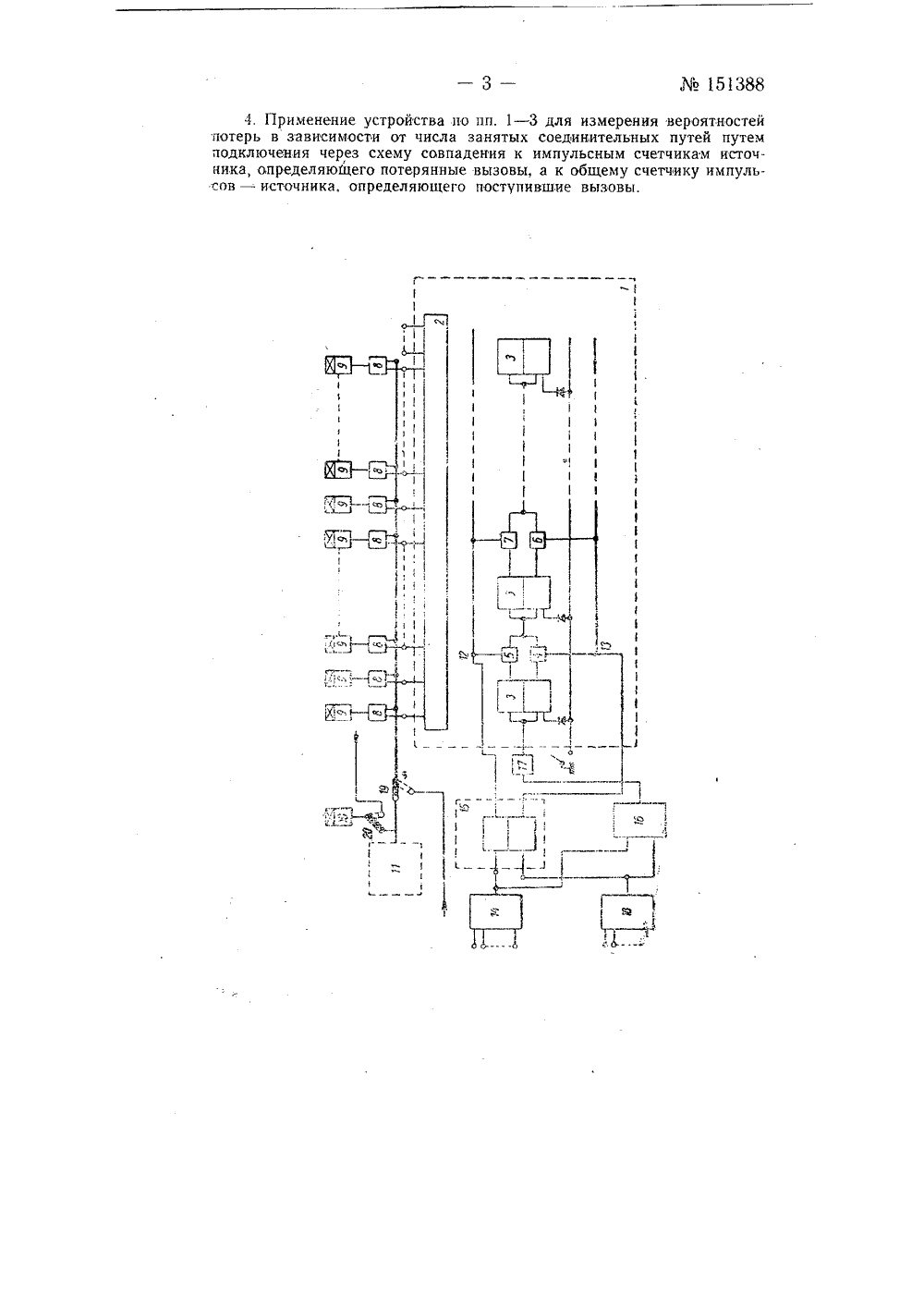

151388 Класс Н 04 п 1; 21 а, 592 о Н 04 гп; 21 а, 63 зо СССР САНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСВ Подписная группа Лф Мельник ЛЯ ОПРЕДЕЛЕНИЯ ИСПОЛЬЗОВАЕДИНИТЕЛЬНЫХ ЛИНИЙ СТРОЙСТВО Заявлено 16.октября 961 г. зомнтет по делам изобретений и открытий748122/26-9ри Совете Министров С й21 за 1962 г убликовано в Бюллетене изобрет естные устройства ний,при исследова ефонной нагрузки пределять число з руппообразования х, происходящих для определения исггол ии схем группообразо с генератором масшт нятых соединительнь и получать от последн схеме группообразо соединитель- и помощи маток не позвоисследуемой мацию об изпроцессе раьзовани вания пр абных м гх путей ей инфо вания в ных ли шин те ляют о схемы г менения боты. руподто В предлагаемом устроистве для определения заг зки соединительных линий в пучке генератор масштабных меток ключен через схемы совпадения к счетчикам, импульсов, а дешифра р подсоединен к реверсивному счетчику.На чертеже изображена блок-схема описываемого устройства.Устройство содержит следящий блок 1, в состав которого входит дешифратор 2, выполненный с 2" входами, каждый из которых соединен с соответствующим двоичным элементом и реверсивного счетчика, выполненного из гп двоичных элементов в виде триггеров 3 и электронных ключевых схем 4, 5, б, 7 подключенных соответственно к различным выходам .дополнительного триггера (на чертеже не показан) с двумя устойчивыми состояниями, служащего для подачи управляющего потенциала, определяющего необходимость добавления или вычитания записанных в реверсивном счетчике единиц, Выходы дешифратора 2 через схемы совпадений 8 соединены со счетчиками 9 импульсов, Число счетчиков равно о + 2, где и - число соединительных путей в исследуемой схеме группообразования,При работе в режиме определвния использования соединительных путей общий счетчик 10 постоянно подключен к выходу генератора 11Л 151388масштабных меток и.используется для подсчета числа циклов работы машины за период исследования. Счетчики 9 импульсов подключены к выходу генератора 11 с помощью схемы, в которую вводится,информация о числе занятых соединительных путеи исследуемой схемы группообразования. Изменения, происходящие в состоянии схемы, фиксируются в реверсивном счетчике таким образом, что при освобождении одного из занятых соединительных путей из числа, записанного в реверсивном счетчике, вычитается единица, а при занятии одного из свободных соединительных .путей в реверсивном счетчике записывается единица.Если на шину 12 подан управляющий потенциал, а на шине 18 он отсутствует, то ключи 5, 7 заперты и реверсивный счетчик считает вперед. Если же, наоборот, управляющий сигнал подан на шину 13, то ключи 4, б заперты, и реверсивный счетчик считает назад. При занятии соединительного пошути на соответствующем входе схемы ИЛИ 14, имеющей о входов, каждый из которых связан с моделью соединительного пути, возникает импульс, который приводит командный блок 15 в состояние, соответствующее счету вперед, если он находился в противоположном состоянии, и через схему ИЛИ 1 б, имеющую два входа, сигнал, поступает на вход линии задержками 17. Эта линия служит для того, чтобы изменение состояния следящего блока 1 происходило лишь после того, как установится потенциал на шинах 12, 18, и чтобы изменение потенциала на выходах дешифратора 2 происходило во время, соответствующее паузе в работе генератора 11, так как сигнал на схемы ИЛИ,14, 18 подается в фазе с импульсом генератора 11.При работе предлагаемого устройства в режиме измерения потерь в зависимости от числа занятых соединительных путей с помощью переключателей 19, 20 подключают через схемы совпадения 8 к импульсным счетчикам 9 источник, определяющий потерянные вызовы, а к общему счетчику 10 подсоединяют .источник, который определяет поступившие вызовы.Предмет изобретения1. Устройство для определения использования соединительных линий при исследовании схем группообразования при помощи машин телефонной нагрузки с генератором масштабных меток, о т л и ч а ю щ е еся тем, что, с целью определения загрузки соединительных линий в пучке, указанный генератор подсоединен через схемы совпадения к счетчикам импульсов, а дешифратор подключен к реверсивному счетчику, соединенному через ключевые схемы и схемы антисовпадения с моделями соединительных путей, для получения информации об изменениях, происходящих в схеме группообразования в процессе работы,т н.строиство ло п. 1, отл и чаю щееся тем, что указанный дешифратор выполнен с 2" входами, каждый из которых соединен с соответствующим двоичным элементом и реверсивного счетчика, а выходы дешифратора подключены через схемы совпадения к соответствующим счетчикам импульсов.3. Устройство по пп. 1 и 2, отличающееся тем, что упомянть "й реверсивныи счетчик выполнен из т двоичных элементов в видечУ- триггеров и электронных ключевых схем, подключенных соответственно к различным выходам дополнительного триггера с двумя усгойчивыми состояниями, для подачи управляющего потенциала, определяющего необходимость добавления или вычитания записанных в реверсивном счетчике единиц.4, Применение устройства по пп. 1 - 3 для измерения вероятностей потерь в зависимости от числа занятых соединительных путей путем подключения через схему совпадения к импульсным счетчикам источника, определяющего потерянные вызовы, а к общему счетчику импульсов - источника, определяющего поступившие вызовы.
