Способ регулирования напряжения синхронных и асинхронных генераторов

Номер патента: 1508312

Авторы: Аллаев, Курбаниязов

ZIP архив

Текст

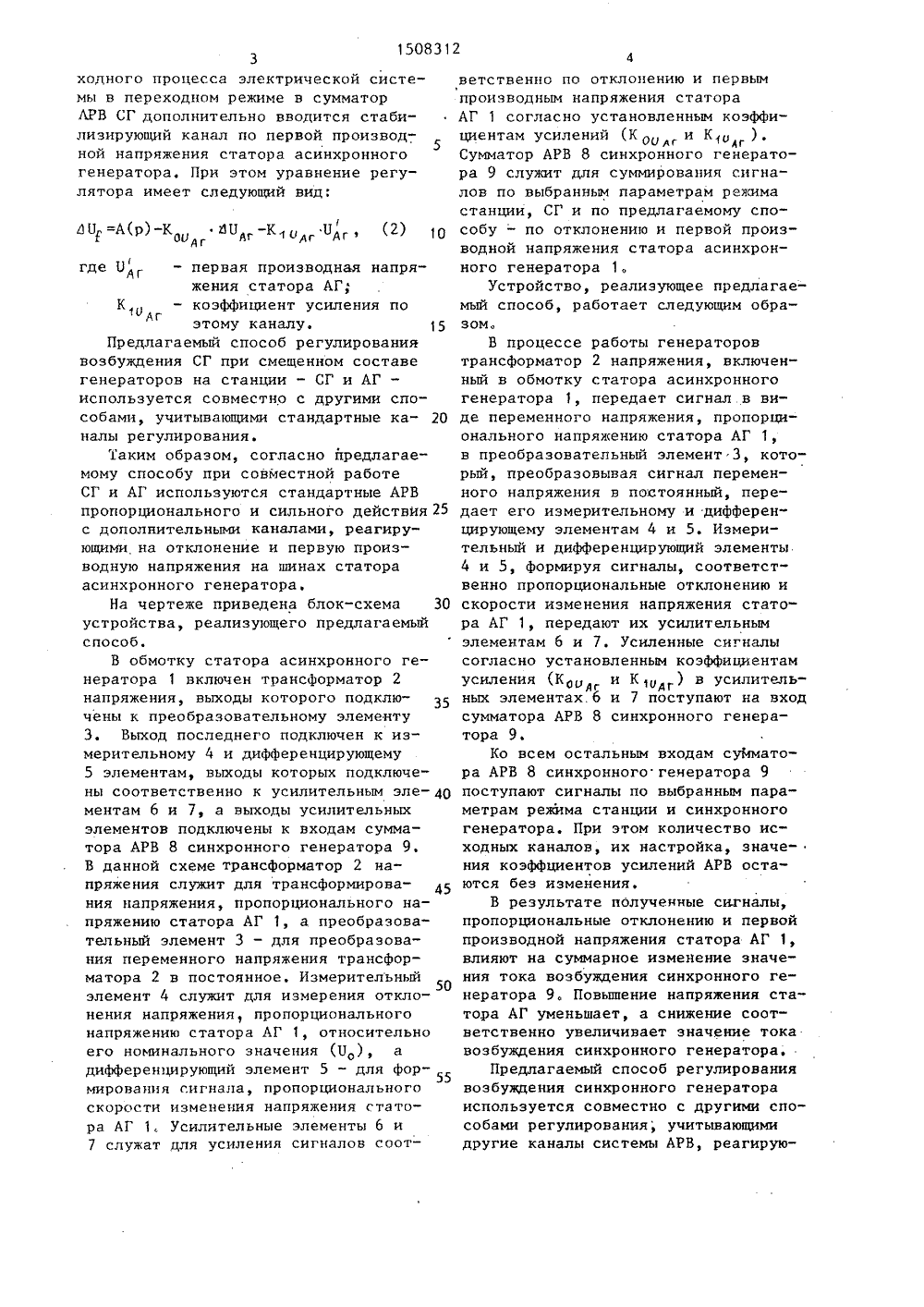

отклонениенапряжения статора АГ (Ц гд) относительно его номинального значения 01 Г )3 К аид,ГОСУДАРСТБЕННЫИ КОМИТЕТПО ИЗОбРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИД":ТЕРЬСТВ(71) Ташкентский политехнический институт им.А.РБируни(56) Горбунов Л.М. и др. Экспериментальные исследования режимов энергосистем, М,: Энергоатомиздат, 1985, с,448,Авторское свидетельство СССР9 1415327, кл. Н 02 Л 3/46, 1986.(54) СПОСОБ РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯСИНХРОННЫХ И АСИНХРОННЫХ ГЕНЕРАТОРОВ Изобретение относится к электротехнике и может быть использовано в автоматических регуляторах возбуждения (АРВ) синхронного генератора (СГ) при совместной установке его с асинхронными генераторами (АГ) на электрических станциях.Цель изобретения - повышение пределов статической и динамической устойчивости и улучшение качества переходных процессов электрической системы.Для осуществления поставленной цели при совместной работе синхронных и асинхронных генераторов по предлагаемому способу в сумматор АРВ СГ вводится дополнительный канал, реагирующий на отклонение напряжения статора АГ относительно его номинального значения, При этом уравнение АРВ СГ Я 01508312 А 2(57) Изобретение относится к способам регулирования напряжения синхронных генераторов при совместной установке их на электрической станции с асинхронными генераторами. Цель изобретения - повышение пределов статической и динамической устойчивости и улучшение качества переходных процессов электрической системы. Для этого управляющие воздействия на величину тока возбуждения синхронного генератора формируются совместно с параметрами режима синхронного генератора и режимными параметрами асинхронного генератора - по отклонению и первой производной напряжения статора асинхронного генератора. 1 з.п.ф-лМ, 1 ил.- коэффициент усиления поэтому каналуфА(р) - операторное выражениеАРВ СГ, учитывающее режимные параметры синхронного генератора.С целью дальнейшего повышения усойчивости и улучшения качества пере 1508312ходного процесса электрической системы в переходном режиме в сумматорЛРВ СГ дополнительно вводится стабилизирующий канал по первой производной напряжения статора асинхронногогенератора, При этом уравнение регулятора имеет следующий вид: 5 10 д Б =А(р Кои " Аги Пдг(2)Оиг Агочаг Аг фгде ПАг - первая производная нап ряжения статора АГ;К - коэффициент усиления поАгэтому каналу, 15Предлагаемый способ регулирования возбуждения СГ при смещенном составе генераторов на станции - СГ и АГ - используется совместно с другими способами, учитывающими стандартные ка налы регулирования.Таким образом, согласно йредлагаемому способу при совместной работе СГ и АГ используются стандартные АРВ пропорционального и сильного действия 25 с дополнительными каналами, реагирующими на отклонение и первую производную напряжения на шинах статора асинхронного генератора.На чертеже приведена блок-схема 30 устройства, реализующего предлагаемый способ,В обмотку статора асинхронного генератора 1 включен трансформатор 2 напряжения, выходы которого подключены к преобразовательному элементу 3. Выход последнего подключен к измерительному 4 и дифференцирующему 5 элементам, выходы которых подключены соответственно к усилительным эле ментам 6 и 7, а выходы усилительных элементов подключены к входам сумматора АРВ 8 синхронного генератора 9. В данной схеме трансформатор 2 напряжения служит для трансформирова ния напряжения, пропорционального напряжению статора АГ 1, а преобразовательный элемент 3 - для преобразования переменного напряжения трансформатора 2 в постоянное, Измерительный элемент 4 служит для измерения отклонения напряжения, пропорционального напряжению статора АГ 1, относительно его номинального значения (П ), а дифференцирующий элемент 5 - для фор 55 мирования сигнала, пропорционального скорости изменения напряжения статора АГ 1. Усилительные элементы 6 и 7 служат для усиления сигналов соответственно по отклонению и первымпроизводным напряжения статораАГ 1 согласно установленным коэффициентам усилений (К о г и Киг )Сумматор АРВ 8 синхронного генератора 9 служит для суммирования сигналов по выбранным параметрам режимастанции, СГ и по предлагаемому способу - по отклонению и первой производной напряжения статора асинхронного генератора 1.Устройство, реализующее предлагаемый способ, работает следующим образом.В процессе работы генераторовтрансформатор 2 напряжения, включенный в обмотку статора асинхронногогенератора 1, передает сигнал в виде переменного напряжения, пропорционального напряжению статора АГ 1,в преобразовательный элемент 3, который, преобразовывая сигнал переменного напряжения в постоянный, передает его измерительному и дифференцирующему элементам 4 и 5. Измерительный и дифференцирующий элементы4 и 5, формируя сигналы, соответственно пропорциональные отклонению искорости изменения напряжения статора АГ 1, передают их усилительнымэлементам 6 и 7. Усиленные сигналысогласно установленным коэффициентамусиления (Кпо, и К ) в усилительных элементах.6 и 7 поступают на входсумматора АРВ 8 синхронного генератора 9.Ко всем остальным входам сумматора АРВ 8 синхронного генератора 9поступают сигналы по выбранным параметрам режима станции и синхронногогенератора. При этом количество исходных каналов, их настройка, значения коэффциентов усилений АРВ остаются без изменения,В результате полученные сигналы,пропорциональные отклонению и первойпроизводной напряжения статора АГ 1,влияют на суммарное изменение значения тока возбуждения синхронного генератора 9. Повьппение напряжения статора АГ уменьшает, а снижение соответственно увеличивает значение токавозбуждения синхронного генератора.Предлагаемый способ регулированиявозбуждения синхронного генератораиспользуется совместно с другими способами регулирования, учитывающимидругие каналы системы АРВ, реагирую1508312 Корректор В,Гир Заказ 5548/55 Тираж 608 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при Г113035, Москва, Ж, Раушская наб., д, ц/5 но-здательский комбинат "Патент", г.ужгород, ул, Гагарина,10 Произв щие на параметры режима станции и синхронного генератора. Формула изобретения5 1, Способ регулирования напряжения синхронных и асинхронных генераторов, работающих совместно в узле электрической сети, заключающийся в том, что 10 ток возбуждения синхронного генератора изменяют пропорционально сумме отклонений параметров режима синхронного генератора и их производных и параметров режима асинхронного гене ратора, о т л и ч а ю щ и й с я тем, сто, с целью повышения пределов статической и динамической устойчивости и улучшения качества переходных процессов электрической системы, измеря ют отклонение напряжения статораасинхронного генератора относительно номинального значения, суммируют поСоставитель Б.Жохоактор М,Петрова Техред М,Ходанич лученное значение с сигналами, пропорциональными. изменению параметроврежима синхронного генератора, и формируют ток возбуждения синхронногогенератора, пропорциональный полученной сумме,2, Способ по п.1, о т л и ч а ю -щ и й с я тем, что, с целью повьшения пределов статической и динамической устойчивости и улучшения качествапереходного процесса, получают первую производную измеренного отклонения напряжения, суммируют сигнал,пропорциональный полученной первойпроизводной, с сигналом, пропорциональным отклонению напряжения статораасинхронного генератора, и сигналами,пропорциональными изменению параметров режима синхронного генератора,и формируют ток возбуждения генератора, пропорциональный полученной сумме.

Смотреть

Заявка

4367547, 25.01.1988

ТАШКЕНТСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. А. Р. БИРУНИ

АЛЛАЕВ КАХРАМОН РАХИМОВИЧ, КУРБАНИЯЗОВ КАРИМ ХАДЖИЕВИЧ

МПК / Метки

МПК: H02J 3/46

Метки: асинхронных, генераторов, синхронных

Опубликовано: 15.09.1989
