Способ регулирования микроклимата животноводческого помещения

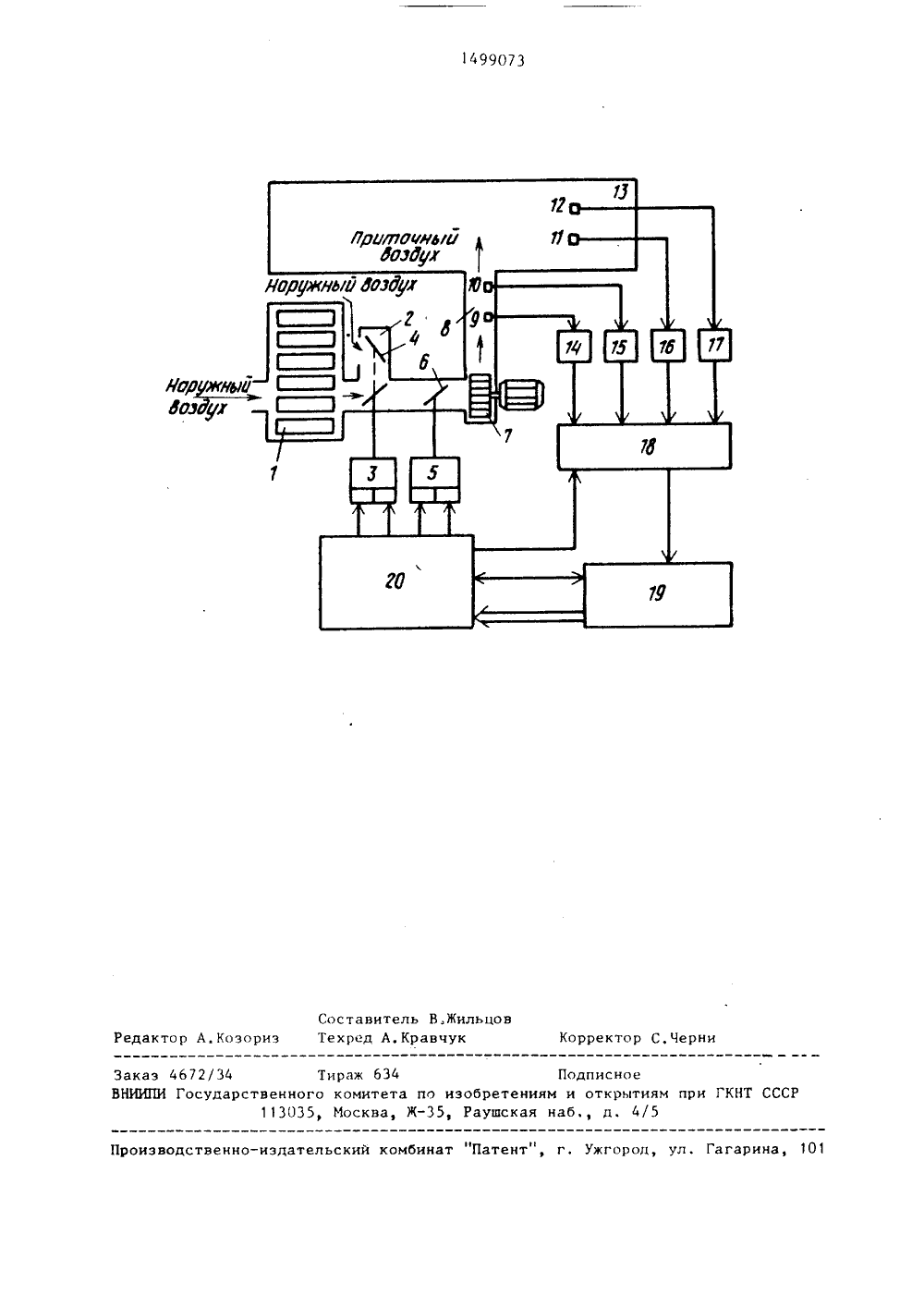

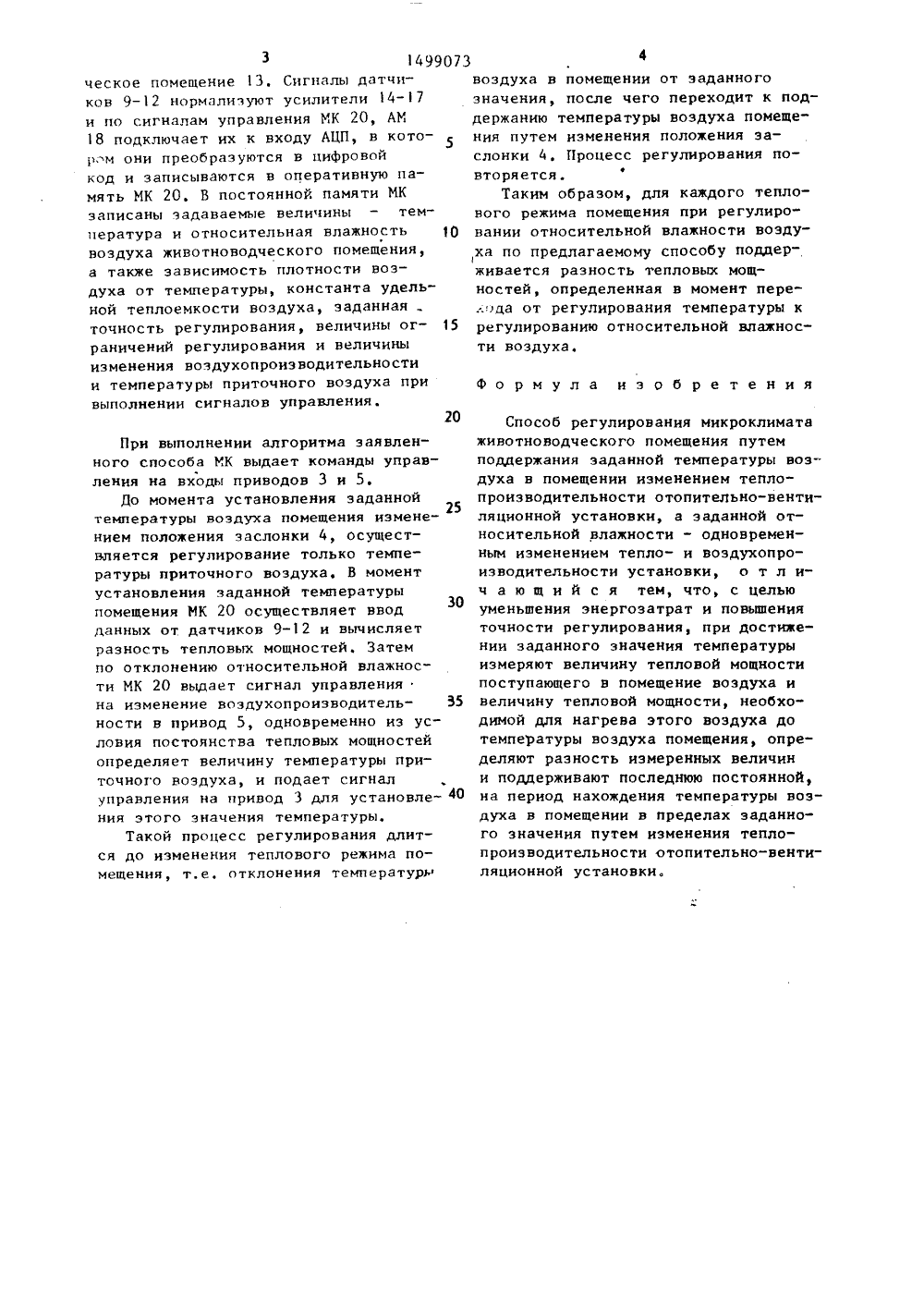

(511 4 Е 24 Е 11/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Литовский научно-исследовательский институт механизации и электрификации сельского хозяйства(54) СПОСОБ РЕГУЛИРОВАНИЯ МИКРОКЛИМАТА ЖИВОТНОВОДЧЕСКОГО ПОМЕЩЕНИЯ(57) Изобретение может быть использовано для регулирования температурИзобретение относится к вентиля, ции и отопления и может быть использовано для автоматизации отопительно-вентиляционных установок,Цель изобретения - уменьшениеэнергозатрат и повышение точностирегулирования.На чертеже показано устройстводля реализации способа регулированиямикроклимата,Устройство содержит электрическийтеплоаккумуляционный нагреватель 1 ствердым аккумуляционным сердечником,смесительную камеру 2 для регулирования температуры приточного воздуха, привод 3 заслонки 4 регулирова -ния, привод 5 заслонки 6 регулирования воздухопроизводительности приточного воздуха, вентилятор 7, воздуховод 8, датчик 9 температуры приточного воздуха, датчик 1 О воздухопроизводительпостп, датчик 11 температуры воздуха животноводческого но-влажностного режима в животноводческих помещениях, Цель изобретенияуменьшение энергозатрат и повышениеточности регулирования, Регулирование осуществляют изменением теплои воздухопроизводительности вентиляционной установки. При достижениизаданного значения т-ры определяютразность между значениями тепловоймощности (ТМ) поступающего в помещение воздуха и ТМ для нагрева последнего до т-ры воздуха в помещении,которую поддерживают постоянной навремя нахождения т-ры воздуха в заданных пределах,ил. помещения и датчик 12 относительной влажности воздуха помещения 13, Датчики через нормирующие усилители 14-17 подключены к аналоговому мультиплексору (АМ) 18, выход которого подключен к аналого-цифровому преобразователю (АЦП) 19, цифровой выход которого подключен к входу микропроцессорного контроллера (МК) 20, один из выходов которого подключен к приводам 3 и 5, а другой - к шинам управления аналогового мультиплексора 18 и АЦП 19.Устройство работает следующим образом.При работе вентилятора 7 наружный воздух проходит через сердечник аккумулятора 1, нагревается в смеси- тельной камере 2, положением заслонки 4 устанавливается его температура, а положением заслонки 6 устанавливается воздухопроизводительность и воздуховодом подается в животновод 3149907 ческое помещение 13. Сигналы датчиков 9- 12 нормализуют усилители 14-17 и по сигналам управления МК 20, АМ 18 подключает их к входу АЦП, в котор,м они преобразуются в цифровой код и записываются в оперативную память МК 20, В постоянной памяти МК записаны задаваемые величины - температура и относительная влажность 10 воздуха животноводческого помещения, а также зависимость плотности воздуха от температуры, константа удельной теплоемкости воздуха, заданная точность регулирования, величины ог раничений регулирования и величины изменения воздухопроизводительности и температуры приточного воздуха при выполнении сигналов управления.20 При выполнении алгоритма заявленного способа МК выдает команды управления на входы приводов 3 и 5.До момента установления заданной25 температуры воздуха помещения изменением положения заслонки 4, осуществляется регулирование только температуры приточного воздуха, В момент установления заданной температуры помещения ИК 20 осуществляет ввод30 данных от датчиков 9-12 и вычисляет разность тепловых мощностей. Затем по отклонению относительной влажности МК 20 выдает сигнал управления на изменение воздухопроизводитель ности в привод 5, одновременно из условия постоянства тепловых мощностейопределяет величину температуры приточного воздуха, и подает сигнал управления на привод 3 для установле ния этого значения температуры,Такой процесс регулирования длится до изменения теплового режима помещения, т,е, отклонения температурл воздуха в помещении от заданного значения, после чего переходит к поддержанию температуры воздуха помещения путем изменения положения заслонки 4, Процесс регулирования повторяется.Таким образом, для каждого теплового режима помещения при регулировании относительной влажности воздуха по предлагаемому способу поддерживается разность тепловых мощностей, определенная в момент пере:.да от регулирования температуры к регулированию относительной влажности воздуха,Формула и э о б р е т е н и яСпособ регулирования микроклимата животноводческого помещения путем поддержания заданной температуры воздуха в помещении изменением тепло- производительности отопительно-вентиляционной установки, а заданной относительной влажности - одновременным изменением тепло- и воэдухопроизводительности установки, о т л ич а ю щ и й с я тем, что, с целью уменьшения энергозатрат и повьппения точности регулирования, при достижении заданного значения температуры измеряют величину тепловой мощности поступающего в помещение воздуха и величину тепловой мощности, необходимой для нагрева этого воздуха до температуры воздуха помещения, определяют разность измеренных величин и поддерживают последнюю постоянной, на период нахождения температуры воздуха в помещении в пределах заданного значения путем изменения тепло- производительности отопительно-вентиляционной установки.1499073 Ю 70 ЖЯЮ Юол угСоставитель В,Жильцов Редактор А,Козориз Техред А,Кравчук Корректор С.Черни Заказ 4672/34 Тираж 634 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
