Система естественной вентиляции здания

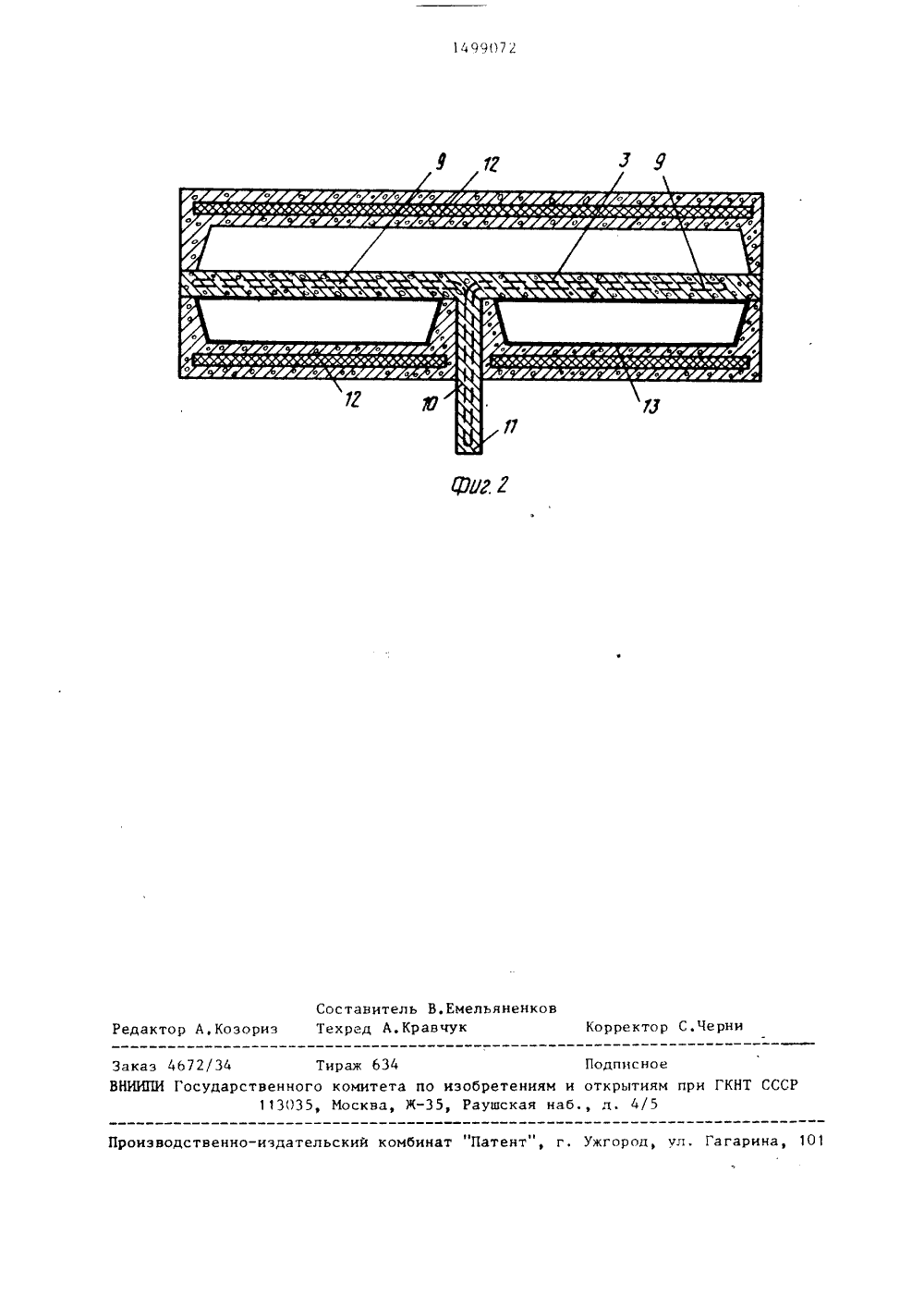

(21 (22 (46 Цель изобретен ся в нем вла номич жности и осенспооновышениеи работыиляции.ожены ок твеннойе трубкишахты 8,ещены в те стемы естес плообменнь о вытяжной строительный ин (72) А (53) 6 ит С(57) Изобретение м,б,в системах вентиляции ЕНТИЛЯ ЦИИ крытие. Дно каналослоем утеплителя,расхода приточногоуха в холодные перены регулирующ пользован одновременбросного во содержащей д нои утилизациеи тепла в духа и тепла кондеисаци ил 7е ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Н АВТОРСКОМУ СВИ денсаторы тру обменной стен мещении. Прит 1 и 2 выполне разного сечен 3 и канала 2 и вытяжные каналы панелей корытообверхности стенки гидрозащитное по и 2 снабжено Для регулирования и вытяжного возиоды года предуее клапаны 4 и 5, 3 1499072Изобретение относится к вентиляции с одновременной утилизацией тепла выбросного воздуха и тепла конденсации содержащейся в нем влаги.Цель изобретения - повышение надежности и экономичности работы системы вентиляции.На фиг,представлено здание сгеплообменной системой естественной 10вентиляции, сечение; на фиг. 2 - приточные и вытяжные воздухоаоды, встроенные в кровлю, поперечное сечение.Теплообменная система естественной вентиляции помещения (фиг. 1) 15содержит приточные 1 и вытяжные 2воздуховоды, имеющие общую теплообменную стенку 3, регулирующие клапаны 4 и 5, систему 6 удаления конденсата с поверхности теплообменной 20стенки 3, патрубки 7, соединяющиеприточные воздуховоды с помещением,вытяжную шахту 8, Приточные и вытяжные воэдуховоды выполнены иэ панелейкорытообразного сечения (фиг. 2) иразделены теплообменной стенкой 3,которая в конце, обращенном к средине здания, имеет участок со встроенными тепловыми трубками. Конденсатор 9 этих тепловых трубок расположен 30в плоскости теплообменной стенки 3,ближе к поверхности вытяжного воздуховода 2, а испаритель О в оболочке 11 выведен в помещение. Приточныеи вытяжные воэдуховоды имеют утеплитель 12, а поверхность теплообменнойстенки, обращена в вытяжной канал иповерхностью вытяжного канала покрыта гидрозащитным составом 13, например битумно-эмульсионной мастикой. В 40наружных стенках здания имеются отверстия 14 для прохода наружного воздуха. Вытяжные отверстия 15 расположены в нижней части вытяжного канала,Система работает следующим образом,Наружный воздух попадает в приточный воэдуховод через отверстие 14 идвигаясь внутри воздуховода 1, нагревается на участке внутри стены за 50счет тепла помещения, уходящего черезстены, а на участке, расположенномв конструкции кровли, - эа счеттепла, передаваемого через теплообмениую стенку 3 от выбросного воздуха,Далее через патрубок 7 приточный воздух попадает в помещение, Вытяжнойвоздух через отверстие 15 попадаетв воздуховод 2 и, двигаясь вдоль теплообменной стенки 3, остывает, отдавая свое тепло приточному воздуху.При этом происходит конденсация содержащейся в выбросном воздухе влаги,что увеличивает эффективность работытеплообменника, С поверхности теплообменной стенки сконденсировавшаясялага стекает на дно вытяжного каналаи удаляется системой 6 удаления конденсата, Теплообменная стенка 3, вконце, обращенном к середине здания,имеет встроенные тепловые трубки, которые расположены на участке, наиболее опасном с точки зрения обмерэания конструкции воздуховодов и появления наледи, Тепло, получаемое испарителем 1 О в верхней зоне помещения,передается поверхности теплообменнойстенки, обращенной в воэдуховод выбросного воздуха, за счет чего температура этой поверхности не опускается ниже О"С. Дно воздуховодов имеетслой утеплителя 12, Для регулирования расхода приточного и вытяжноговоздуха в особо холодные периоды годапредусмотрены регулирующие клапаны4 и 5,Формула изобретенияСистема естественной вентиляции здания с кровлей и вытяжной шахтой, содержащая приточные и Вытяжные каналы, регулирующие клапаны, систему удаления конденсата с поверхности теплообменной стенки, о т л и ч а ющ а я с я тем, что, с целью повышения надежности и экономичности работы системы, она дополнительно содержит теплообменные трубки, расположенные около, вытяжной шахты, при этом конденсаторы трубок размещены в тепло- обменной стенке, а испарители - в помещении, причем приточные и вытяжные каналы выполнены из панелей корытообразного сечения, а поверхности теплообменной стенки и вытяжного канала имеют гидроэащитное покрытие.1499111 2Составитель В,Емельяненков Редактор А,Козориз Техред А,Кравчук Корректор С,Черни Заказ 4672/34 Тираж 634 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раущская наб д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
