Способ контроля процесса поляризации керамических пьезоэлектриков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

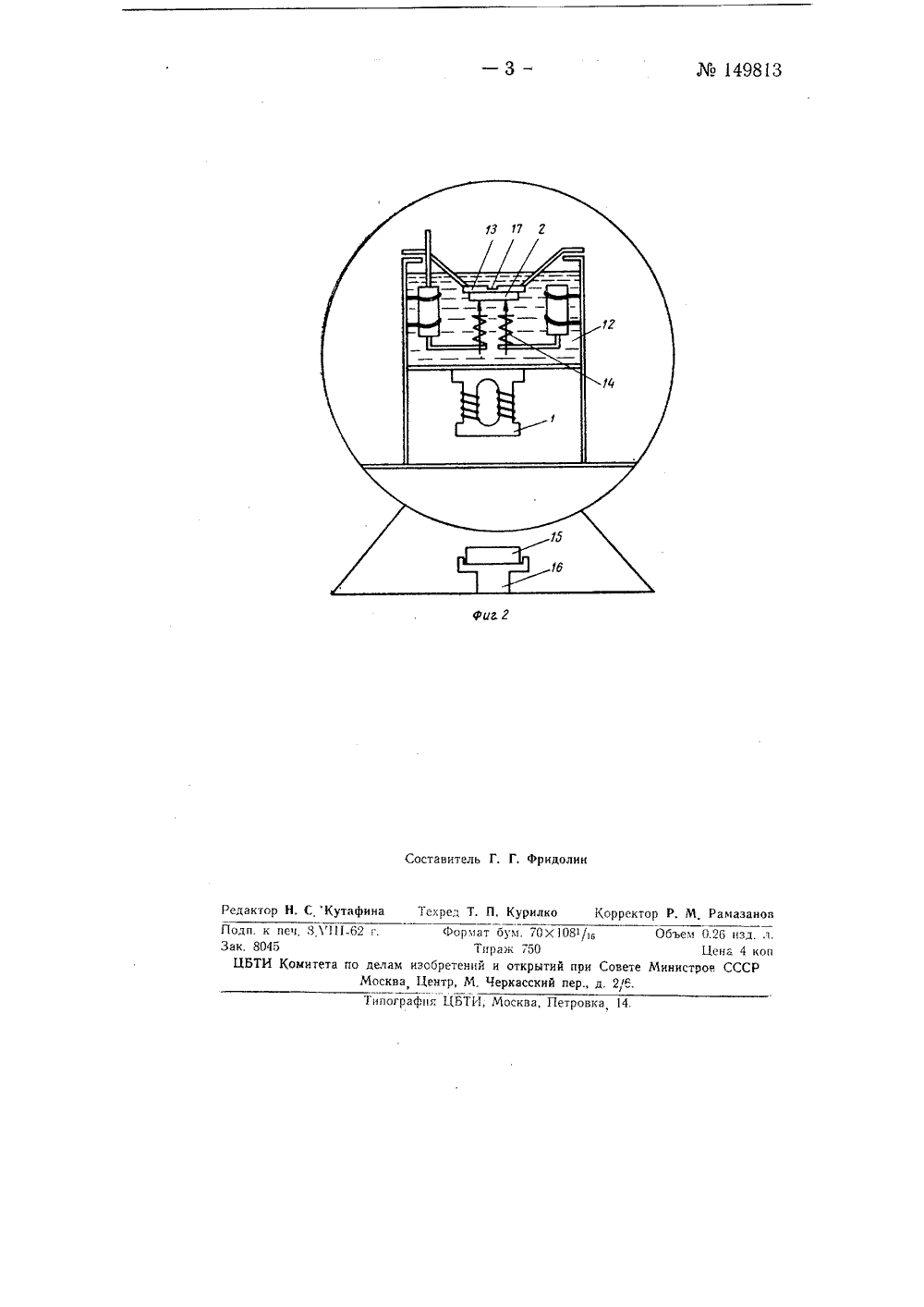

СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ одписная группа Лв 89 П, Л. Стрел ОСОБ КОНТРОЛЯ КЕРАМИЧЕСКИи В. И. Москале ИЗАЦИИОВ РОЦЕССА ПОЛ П ЬЕЗОЭЛ ЕКТР 1962 г. за % 76354626.9открытий при Совете Министров СГС Заявлено 9 феврал митет по делам изобретенийпубликовано в Бюллетене изобретений М за 1962 г. При поляризации керамических пьезоэлектриков измерение величины пьезомодуля обычно производится после снятия поляризуюшего напряжения.В описываемом способе контроль величины наведенного пьезомодуля осуществляется непрерывно без прекращения процесса поляризации, что достигнуто размещением пьезоэлектрика в поле ультразвукового излучателя,и измерением переменного напряжения на электродах пьезоэлектрика, по которому определяют величину наведенного пьезомодуля.Для пояснения описываемого способа на фиг. 1 изображена электрическая схема установки, служащей для поляризации керамических пьезоэлектриков с непрерывным контролем процесса поляризации; на фиг. 2 - конструктивное выполнение этой установки.В поле ультразвукового магнитострикционного излучателя 1 размещен пьезоэлектрик 2, на который от источника постоянного тока, подключенного к зажимам 3, через дроссель 4 подается поляризующее напряжение. Излучатель 1 питается через разделительный, конденсатор 5 от генератора, имеющего частоту колебаний порядка 20 кгпв, который подключен к зажимам б. Кроме того, на обмотку излучателя 1 подается подмагничивающее напряжение от источника постоянного тока, подключенного,к зажимам 7. Для регулировки величины тока подмагничивания служит потенциометр 8.Под действием ультразвуковых колебаний на электродах пьезоэлектрика 2 возникает переменное электрическое напряжение, которое через разделительную емкость 9 подается на усилитель 10, подключенный к ламповому вольтметру 11. По величине возникающего на электродах пьезоэлектрика напряжения, измеряемого вольтметром 11, ведут149813контроль процесса поляризации и величины,наведенного пьезомодуля. Вольтметр 11 градуируют по эталонным образцам пьезоэлектриков.Пьезоэлектрик 2 помещают в бак 12 (фиг. 2), заполненный силиконовым маслом, между опорной платой И и электродами-держателями 14. Излучатель 1 приклеивают эпоксидной смолой к дну бака 12, Для контроля излучаемой акустической мощности служит пьезокерамический приемник 15, закрепленный в держателе 16. Для контроля температуры используется термопара, не показанная на чертеже, которую размещают в выточке 17 опорной платы 13.Вычертив семейство кривых, характеризующих зависимость величины наведенного пьезомодуля от времени поляризации для различных значений поляризующего поля, находят оптимальное значение напряжения поляризации, Затем вычерчивают семейство кривых, характеризующих зависимость величины наведенного пьезомодуля от времени поляризации и рабочей температуры при оптимальном значении напряжения поляризации, и находят оптимальное значение температуры. Время оптимального режима поляризации получают из графика, характеризующего зависимость величины пьезомодуля от длительности процесса поляризации при оптимальном значении напряжения поляризации и оптимальной рабочей температуре.Предмет изоб ретенияСпособ контроля процесса поляризации керамических пьезоэлектриков, в частности контроля величины наведенного пьезомодуля, отлич а ю щ и й с я тем, что, с целью осуществления контроля без прекращения процесса поляризации, пьезоэлектрик помещают в поле ультразвукового излучателя, а по величине возникающего под действием ультразвуковых колебании на электродах пьезоэлектрика переменного электрического напряжения оценивают течение процесса поляризации и величину наведенного пьезомодуля.149813 Юиг г Составитель Г. Г. Фридолин Редактор Н. С Кутафина Техред Т. П. Курилко Корректор Р. М Рамазанов Гипографип ЦВТИ, Москва, Петровка 14. Поди. к печ. 81"111 62 г. Формат бум. 70 Х 1081/и Объем 0.26 изд. л.Зак. 8045 Тираж 750ЦБТИ Комитета по делам изобретений н открытий при Совете Министров СССРМосква Центр, М. Черкасский пер., д. 2/6.
СмотретьЗаявка
763546, 09.02.1962
Москалев В. И, Стрелец П. Л
МПК / Метки
МПК: H03H 3/02
Метки: керамических, поляризации, процесса, пьезоэлектриков
Опубликовано: 01.01.1962
Код ссылки
<a href="https://patents.su/3-149813-sposob-kontrolya-processa-polyarizacii-keramicheskikh-pezoehlektrikov.html" target="_blank" rel="follow" title="База патентов СССР">Способ контроля процесса поляризации керамических пьезоэлектриков</a>
Способ нанесения электродов на керамическую пленочную заготовку
Номер патента: 911639
Опубликовано: 07.03.1982
Авторы: Ермоленко, Ильин, Каратаев, Медведев, Пиголицин, Шулятев
МПК: H01G 4/12
Метки: заготовку, керамическую, нанесения, пленочную, электродов
...кера мической заготовки обеспечивает вырубку электродов с четким рисунком и запрессовку их без деформации в керамическую пленочную заготовку на глубину равную толщине электрода, т.е. заподлицо с поверхностью керамической заготовки.Эластичная прокладка может. быть выполнена из того же .материала, чтои ленточный носитель слоя электрО- проводящего материала, например лавсана. Толщина используемой эпас тичной прокладки не должна быть мень ще одной толщины керамической пленочной заготовки, так как н противном случае не происходит операции. вырубки электродов из слоя электрб проводящего материала, закрецлекйого на временном ленточном ыосйтМе. В то же,время толщина эластичной прокладки не должна быть более чеж". рех тоящин керамической...
Способ контроля процесса поляризации керамических пьезоэлектриков
Номер патента: 311376
Опубликовано: 01.01.1971
Авторы: Всесоюзньгй, Гитис, Добромыслов, Сажин, Средств
МПК: H03H 3/02
Метки: керамических, поляризации, процесса, пьезоэлектриков
...установки, реализующей предлагаемый способ. Исследуемый пьезоэлектрик 1 в форме 5 плоско-параллельной пластины с электродамиустанавливается на металлический стержень 2, также имеюцпй лоскопараллельные торцы. С генератора 3 подается короткий электрический импульс, а с источника 4 - посто янное поляризующее напряжение. Ультразвуковая волна принимается конденсаторным преобразователем 5, к которому подключеносциллограф 6.При подаче на исследуемый пьезоэлект рик 1 короткого электричеокого импульса сгенератора 3 и постоянного поляризующего на пряжения с источника 4 вследствие поляризации образца и его пьезоэлектрического возбуж дения в металлическом стержне 2 распростраЮ няется упругая волна. Смешение частиц вультразвуковой волне приводит к...
