Генератор функций хаара

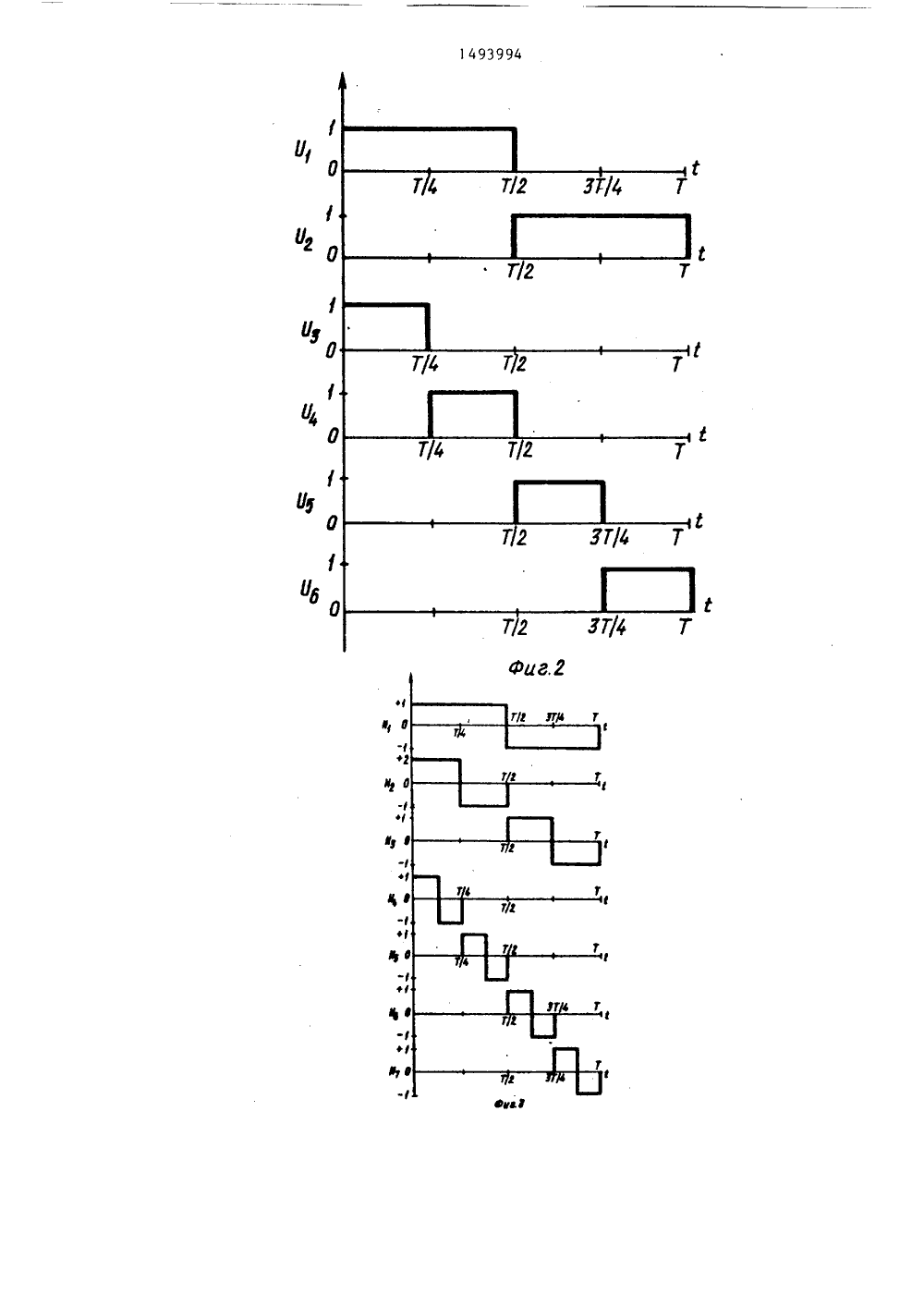

(19) (111 1 51)4 ( 06 Р 1/02 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ маГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР(56) Авторское свидетельство СССРР 446050, кл. С 06 Р 1/02, 1972.Авторское свидетельство СССРР 822163, кл. С 06 Р 1/02, 198",.(57) Изобретение относится к авто тике и вычислительнои технике иможст быть использовано в системахсжатия инжрмации, в анализаторахспектра Хаара и Фурье, в функциональных преобразователях и корреляторах.11 елью изобретения является упрощениегенератора. Генератор содержит счетчик 2, группы аналоговь.: ключей 3,дешиФратор 4. Введение деши 6 ратораупрощает схему управления аналоговыми ключами, 3 пл.1493994 Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в системах сжатияинформации, в анализаторах спектраХаара и Фурье, в функциональных пре 5обраэователях и корреляторах.Цель изобретения - упрощение генератора,На фиг.1 представлена функциональ Оная схема генератора для случая д=3;на фиг".2 и 3 - временные диаграммывыходных сигналов дешифратора и семьфункций Хаара.Генератор содержит тактовый генератор 1, п-разрядный (2 - числоифункций Хаара с учетом постояннойсоставляющей) двоичный счетчик 2,пгрупп по 2 (1=1, п) аналоговых ключей 3 в -й группе, дешифратор 4.Генератор сигналов Хаара функционирует следующим образом.Под воздействием тактовых им, пульсов счетчик 2 формирует сигналы 25Радемахера К , К, Кэ, снимаемые сего разрядных выходов. Сигнал Радемахера Кснимаемый с выхода первого (старшего) разряда счетчика 2,является превым сигналом Хаара Н,.Сигналы Радемахера Ки К з, снимаемые соответственно с выходов второго и третьего разрядов счетчика 2,поступают на входы аналоговых ключей 3 первой и второй групп. Одновременно с этим сигналы Радемахераи К. с выходов первого и второгоразрядов счетчика 2 поступают навходы дешифратора 4.На 1-й группе выходов дешифратора 404 осуществляется расшифровка соетоя- фния разрядов счетчика 2 с первого11по 1-й (число выходов д-й группьг 2) Диаграммы сигналов с выходов первой (Ь , 1) и второи (1, з, с Ю, Ь ) групп дешифратора 4 показаны на фиг.2, Так как переход от д-й группы к 1+1-й сводится к добавлению одного аргумента (выход 1+1-го разряда счетчика 2), то для построения дешифратора 4 проще всего использовать пирамидальную структуру.Выходные сигналы -й группы дешифратора 4 используются для управления ключами 3 1-й группы, Ключ 3, при наличии на его управляющем входе единичного сигнала, пропускает на выход отрезок биполярного сигнала Радемахера (1 1) от сооветствующего разряда счетчика 2. Нулевой управляющий сигнал обусловливает состояние 1 нО на выходе ключа 3. Ъаким образом, реализуется три уровня в представление функций Хаара - фиг.3. Формула и э о б р е т е н и яГенератор функций Хаара, содержащий тактовый генератор, п-разрядный двоичный счетчик (2 " - число функций Хаара, игрупп ключей по 2ключей в 1-й группе (д " 1, и), причем выход тактового генератора соединен с входом счетчика, выход первого (старшего) разряда счетчика и выходы ключей всех групп являются выходами генератора, о т л и ч а ю щ и йс я тем, что, с целью упрощения генератора,он содержит деширатор, причем выход (1 +1)-го разряда счетчика подключен к информационным входам всех ключей -й группы, выходы разрядов счетчика с первого по (и)-й подключены к входам дешифратора, выходы 1-й группы дешифратора подключены к управляющим входам соответствующих ключей д-й группы.о
