Генератор импульсов

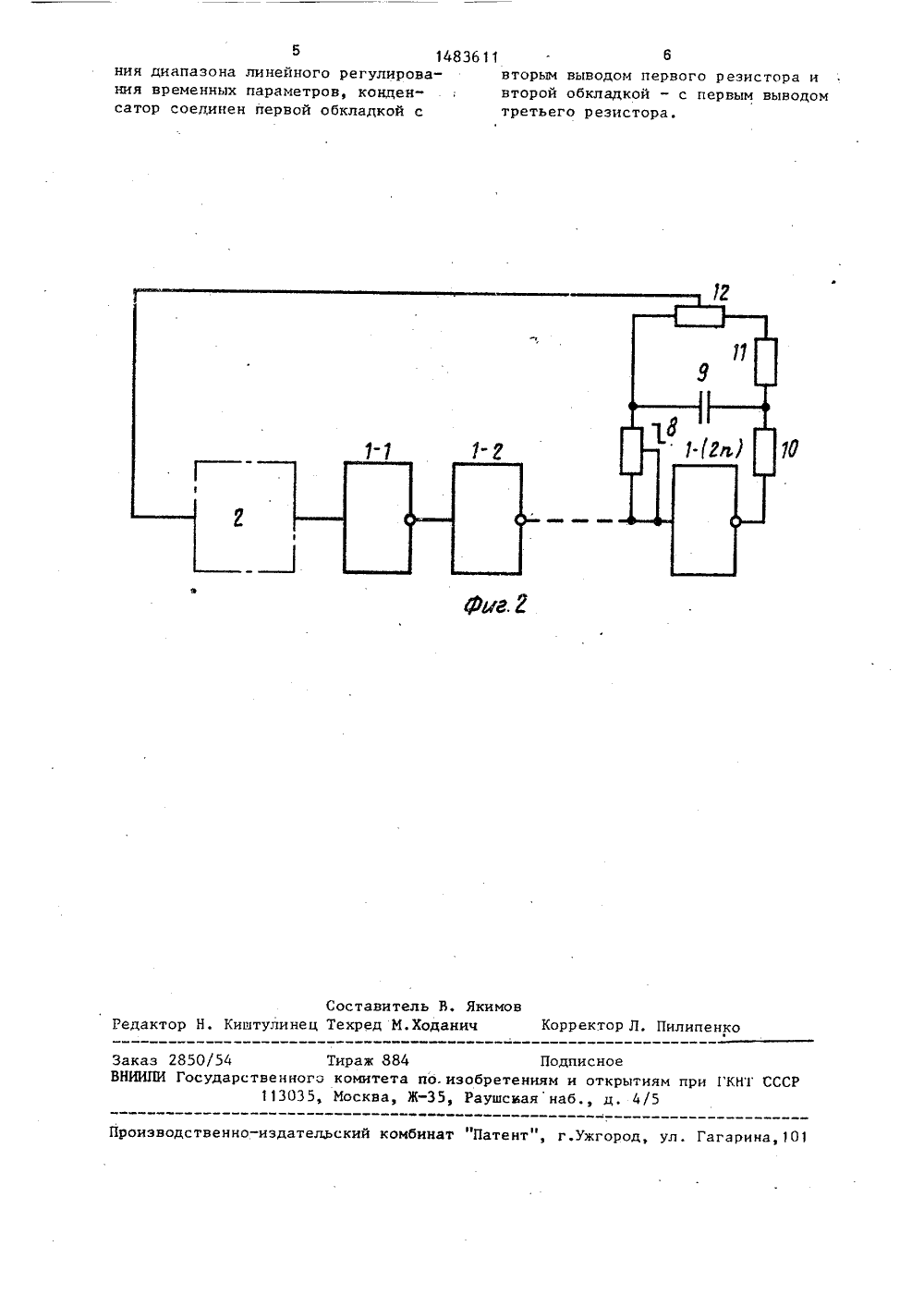

(72) В.(53) 62 к сь и А.С8.8)свидетелН 03 К 3 П.Микита1. 318 (08торское45, кл. знов ьство ССС /28, 1985 Р 139(5 (5 НЕРАТОР ИМобретениехинке и моэлектронньвтоматикиелью изобрнастройкилинейного ПУЛЬСОВ тноситс пулььзоет быть испол устройствахо и си темах мени. рощени а также в рел етения являет и расширение е врея упди- вре апазон гулировани ОСУДАРСТ 8 ЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К д ВТОРСНОМУ СВИДЕТЕЛЬСТВ менных параметров. Генератор импульсов содержит нечетное число инверторов (1-1)-1(2 п+ 1) на взаимодополняющих транзисторах с большим входнымсопротивлением, устройство 2 электростатической защиты, состоящее из диода 3, шины 4 питания, диода 5, анодкоторого соединен с катодом диода 6и резистора 7, времяэадающую цепь,состоящую из резистора 8 и конденса -тора 9, реэистивный делитель на резисторах 10 и 11,переменный резистор12, Введение резисторов 10, 11 и 12обеспечивает расширение диапазона иупрощение настройки линейного преобразования резистора 8 в длительностьпериода импульсов при разбросах электрических параметров 9, 2, а такжеинверторов (1 - 1) в (1-п). 2 ил.148361Изобретение относится к импульсной технике и может быть использовано в электронных устройствах и системах автоматики, а также в реле времени.5Цель изобретения - упрощение настройки и расыирение диапазона линейного регулирования временных параметров.На фиг. 1 и 2 приведены функциональные схемы генераторов с нечетным и четным количеством ипверторов соответственно.Генератор импульсов содержит нечетное число (2 п+1) инверторов (1-1)-, 15 1(2 п+1) на взаимодополняющих транзисторах с большими входными сопрогивлевиями, устройство 2 электростатической защиты на входе первого инвертора, состоящее, например, из диода 3, включенного катодом на шину питания 4, анод которого является входом устройства 2 электростатической защиты, диода 5, катод которого соединен с катодом диода 3, а анод 25 диода 5 соединен с катодом диода 6, одним концом резистора 7 и входом первого инвертора 1-1, второй конец резистора 7 соединен с анодом диода 3, времязадающую КС-цепь, состоящую 30 из резистора 8 и конденсатора 9, а также резистивный делитель, первый резистор 10 которого подключен к входу времязадающей КС-цепи последовательно с конденсатором 9, параллельно которому включены второй постоянный резистор 11 и третий переменный резистор 12, вывод подвижного контакта которо о через устройство 2 электростатической защиты под О ключен к входу первого инвертора 1-1,Генератор импульсов (фиг, 2) содержит четное число инверторов (1-1)- 1-(2 п ) и отличается от генератора импульсов (фиг. 1) тем, что времязадающий резистор 8 ЕС-цепи подключен к входу последнего инвертора 1-(2 п ), а резистивный делитель (резисторы 10,11,12) подключен к выходу этого инвертора.Работу генератора импульсов рассматривают на примере генератора с нечетным числом инверторов (фиг, 1).Принимают, что в исходном состоянии инверторы 1-(2 п) и 1 в (2 п+ 1)ц, 55 имеют на выходах уровни "лог,О и "лог,1" соответственно. а на входах устройства 2 электростатической защиты и инвертора 1-1 потенциал соответствует уровню лог,О . Под действием напряжения, приложенного к времязадающей КС-цепи, этот потенциал возрастает и при достижении напряжения порога срабатывания происходит переключение всех инверторов. Напряжение на входе устройства 2 электростатической защиты под действием обратной положительной связи становится больше напряжения питания, что приводит к отпиранию диодов 3 и 5, а, следовательно, и к уменьшению ; входного сопротивления на время, соответствующее времени установления равенства напряжения на входе напряжению питания, после чего конденсатор 9 продолжает перезаряжаться и когда напряжение на входе снова достигает напряжения порога срабатывания инвертора 1-1, весь проц ,с повторяется аналогично описанному выше с той лишь разницей, что теперь на определенное время открывается диод 6, Воздействие входного сопротивления устройства 2 электростатической защить компенсируется соответствующим изменением напряжения на конденсаторе 9, зависящим от соотношения резисторов 8, 1 Р, 11, 12.Таким образом, введение делителя ча резисторах О, 11 и 12 обеспечи- вает расширение диапазона и упрощение настройки (переменным резистором 12) линейного преобразования сопротивления резистора 8 в длительность периода импульсов при имеющихся разбросах электрических параметров элементов (емкости конденсатора 9, входного сопротивления устрой-, ства 2 электростатической защиты, а ":акже инверторов (1-1)-(1-п,Формула изобретенияГенератор иьпульсов, содержащий нечетное число, большее единицы, включенных последовательно инверторов, конде".сатор, четыре резистор, первый, второй и четвертый из которых соединены 1 оследовательно, при этом первый вывод первого и второй вывод третьего резисторов соединенывыходом и входм последнего инвертора, а вторая обкладка конденсатора соединена с вторым выводом четвертого резистора, о т л и ч а ю ш и й с я тем, что, с заделью упрощения настройки и расшире5 148361 ния диапазона линейного регулирования временных параметров, конденсатор соединен первой обкладкой с 1 6вторым выводом первого резистора ивторой обкладкой - с первым выводомтретьего резистора. Составитель В. Я Редактор Н. Киштулинец Техред М.Ходаниоизводственно-издательский комбинат "Патент", г.ужгоро Гагарина, 1 О Заказ 2850/54 Тираж 88 ВНИИПИ Государственного комитета113035, Москва,исное открытиям при ГКНТ ССС д. 4/5
