Разбрасыватель полужидкого навоза

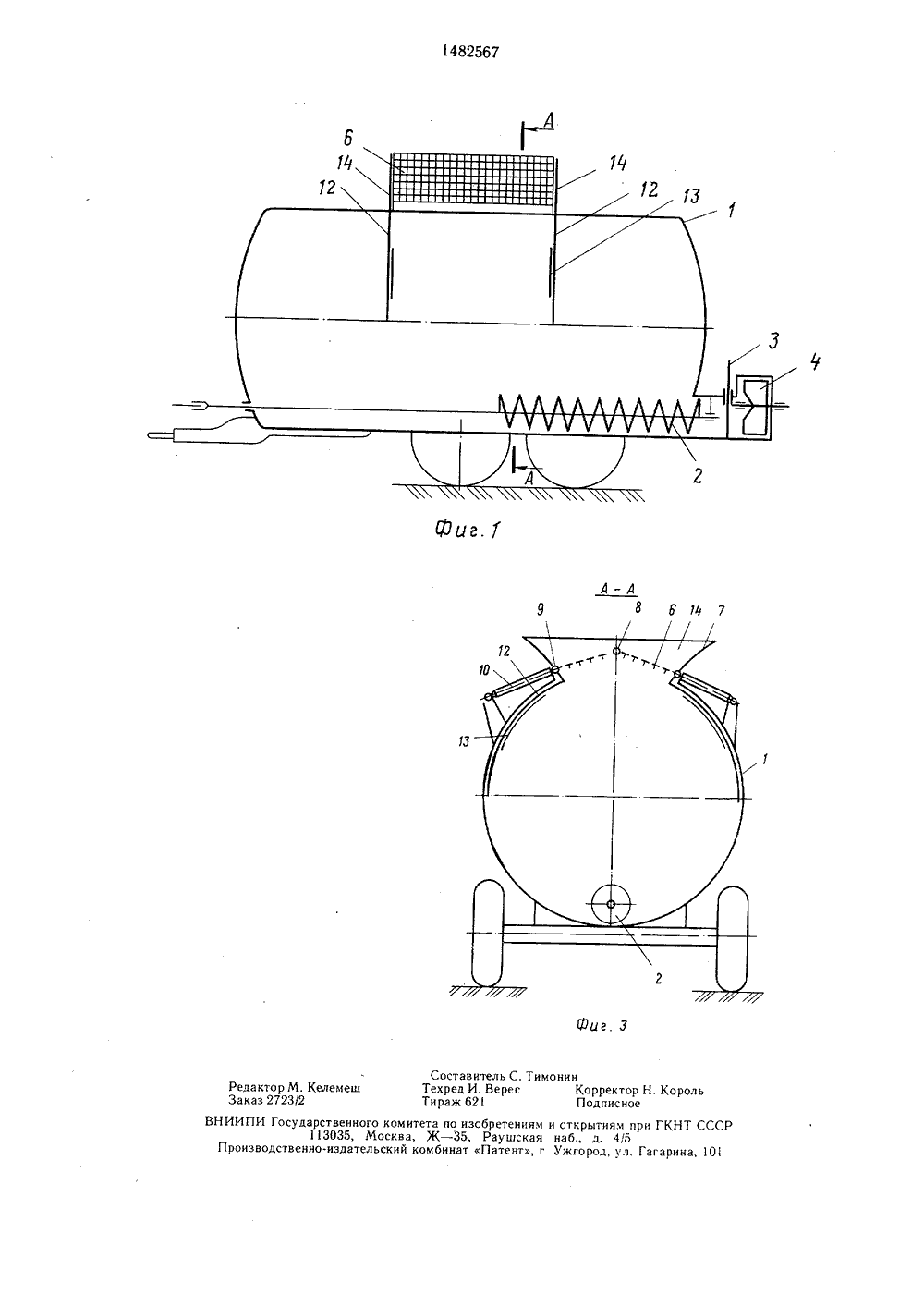

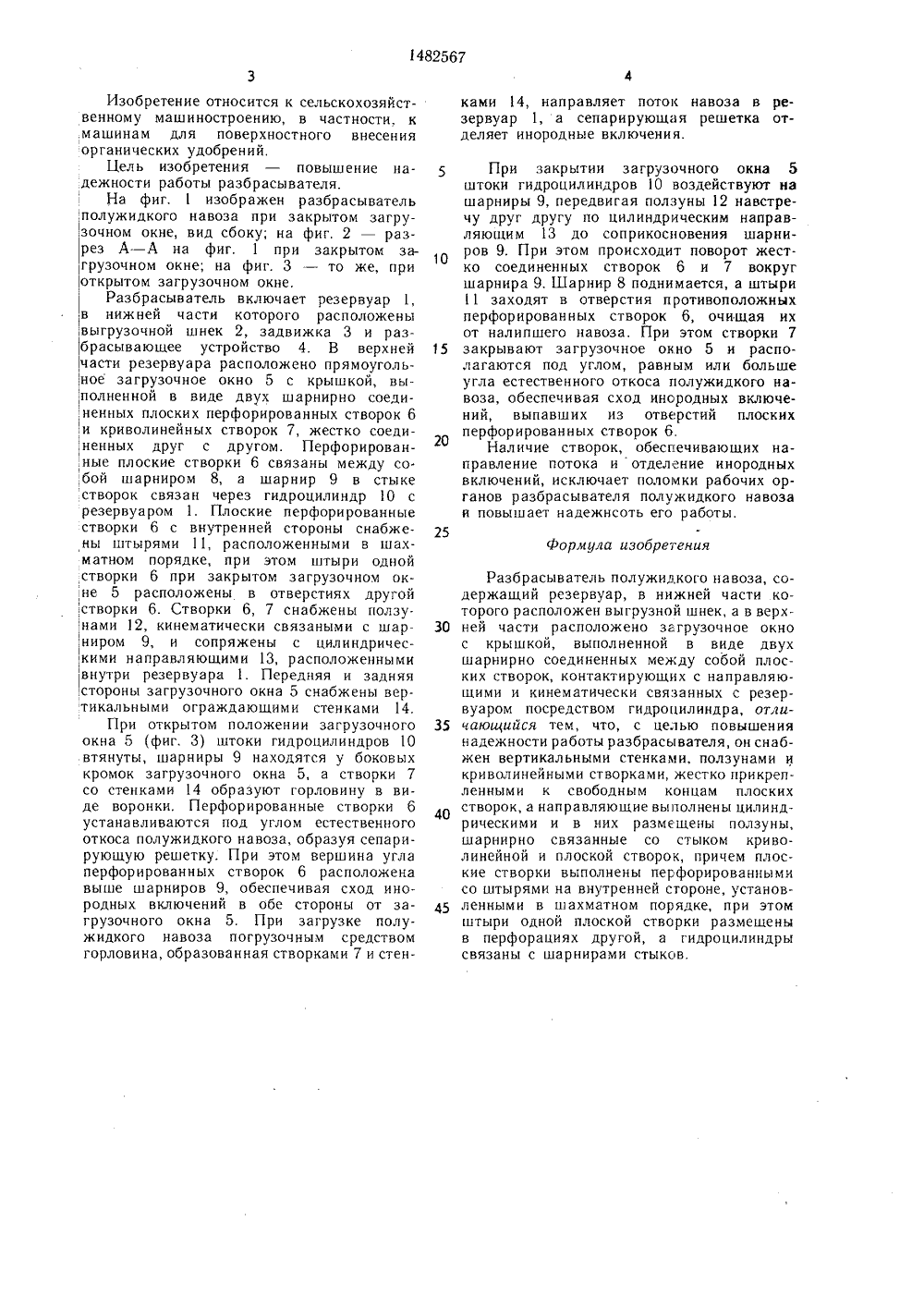

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 01 С 23/ ИСАНИЕ ИЗОБРЕТЕНИЯ 0 но-исследовательсгический институт фикации сельского А. М. Бондаренко,(57) Изобретениезяйственному маши носится к сельскохостроению, в частности Я-А 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ,801482567 А 1 к машинам для поверхностного внесения органических удобрений, Цель изобретения- повышение надежности работы разбрасывателя. В резервуаре 1 загрузочное окно 5 в транспортном положении перекрывается криволинейными створками 7, при этом плоские перфорированные створки 6, жестко соединенные с криволинейными створками 7, занимают вертикальное положение, а штыри 11 размещены в перфорациях плоских перфорированных створок 6, При загрузке удобрений цилиндры 10 перемещают криволинейные створки 7 в открытое положение, а плоские перфорированные створки 6 образуют двускатную крышу над загрузочным окном 5, криволинейные створки 7 вместе со стенками 14 образуют воронкообразную горловину. Удобрения проходят через плоские перфорированные створки в резервуар 1, а инородные включения скатываются в стороны. 3 ил.Изобретение относится к сельскохозяиственному машиностроению, в частности, к машинам для поверхностного внесения органических удобрений,Цель изобретения - повышение надежности работы разбрасывателя.На фиг. 1 изображен разбрасыватель полужидкого навоза при закрытом загру,зочном окне, вид сбоку; на фиг, 2 - разрез А - А на фиг. 1 при закрытом загрузочном окне; на фиг. 3 - то же, при открытом загрузочном окне.Разбрасыватель включает резервуар 1, в нижней части которого расположены выгрузочной шнек 2, задвижка 3 и разбрасывающее устройство 4. В верхней части резервуара расположено прямоугольное загрузочное окно 5 с крышкой, вы,полненной в виде двух шарнирно соединенных плоских перфорированных створок 6 ,и криволинейных створок 7, жестко соеди,ненных друг с другом. Перфорированные плоские створки 6 связаны между со. бой шарниром 8, а шарнир 9 в стыке створок связан через гидроцилиндр 10 с резервуаром 1. Плоские перфорированные створки 6 с внутренней стороны снабжены штырями 11, расположенными в шахматном порядке, при этом штыри одной створки 6 при закрытом загрузочном окне 5 расположены в отверстиях другой створки 6. Створки 6, 7 снабжены ползу- нами 12, кинематически связаными с шарниром 9, и сопряжены с цилиндрическими направляющими 13, расположенными внутри резервуара 1. Передняя и задняя стороны загрузочного окна 5 снабжены вертикальными ограждающими стенками 14.При открытом положении загрузочного окна 5 (фиг. 3) штоки гидроцилиндров 10 втянуты, шарниры 9 находятся у боковых кромок загрузочного окна 5, а створки 7 со стенками 14 образуют горловину в виде воронки, Перфорированные створки 6 устанавливаются под углом естественного откоса полужидкого навоза, образуя сепарирующую решетку. При этом вершина угла перфорированных створок 6 расположена выше шарниров 9, обеспечивая сход инородных включений в обе стороны от загрузочного окна 5. При загрузке полу- жидкого навоза погрузочным средством горловина, образованная створками 7 и стенками 14, направляет поток навоза в резервуар 1, а сепарирующая решетка отделяет инородные включения.При закрытии загрузочного окна 5штоки гидроцилиндров 10 воздействуют на шарниры 9, передвигая ползуны 12 навстречу друг другу по цилиндрическим направляющим 13 до соприкосновения шарниров 9. При этом происходит поворот жестко соединенных створок б и 7 вокруг шарнира 9. Шарнир 8 поднимается, а штыри 11 заходят в отверстия противоположных перфорированных створок б, очищая их от налипшего навоза. При этом створки 7 15 закрывают загрузочное окно 5 и располагаются под углом, равным или больше угла естественного откоса полужидкого навоза, обеспечивая сход инородных включений, выпавших из отверстий плоских перфорированных створок б.Нал ичие створок, обеспечивающих направление потока иотделение инородных включений, исключает поломки рабочих органов разбрасывателя полужидкого навоза и повышает надежнсоть его работы, 25Формула изобретенияРазбрасыватель полужидкого навоза, содержащий резервуар, в нижней части которого расположен выгрузной шнек, а в верх ней части расположено загрузочное окнос крышкой, выполненной в виде двух шарнирно соединенных между собой плоских створок, контактирующих с направляю- шими и кинематически связанных с резервуаром посредством гидроцилиндра, от,ги чаюигийся тем, что, с целью повышениянадежности работы разбрасывателя, он снабжен вертикальными стенками, ползунами и криволинейными створками, жестко прикрепленными к свободным концам плоских 40 створок, а направляющие выполнены цилиндрическими и в них размещены ползуны, шарнирно связанные со стыком криволинейной и плоской створок, причем плоские створки выполнены перфорированными со штырями на внутренней стороне, установленными в шахматном порядке, при этом штыри одной плоской створки размещены в перфорациях другой, а гидроцилиндры связаны с шарнирами стыков.1482567 иг. г. ль Т СС НИИПИ Государственного комитета по изобретениям и открытиям при ГКН113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагари 1 О Редактор М. КелемеЗаказ 2723/2 Составитель С. ТТехред И. ВересТираж 62
