Формирователь частотно-модулированных сигналов

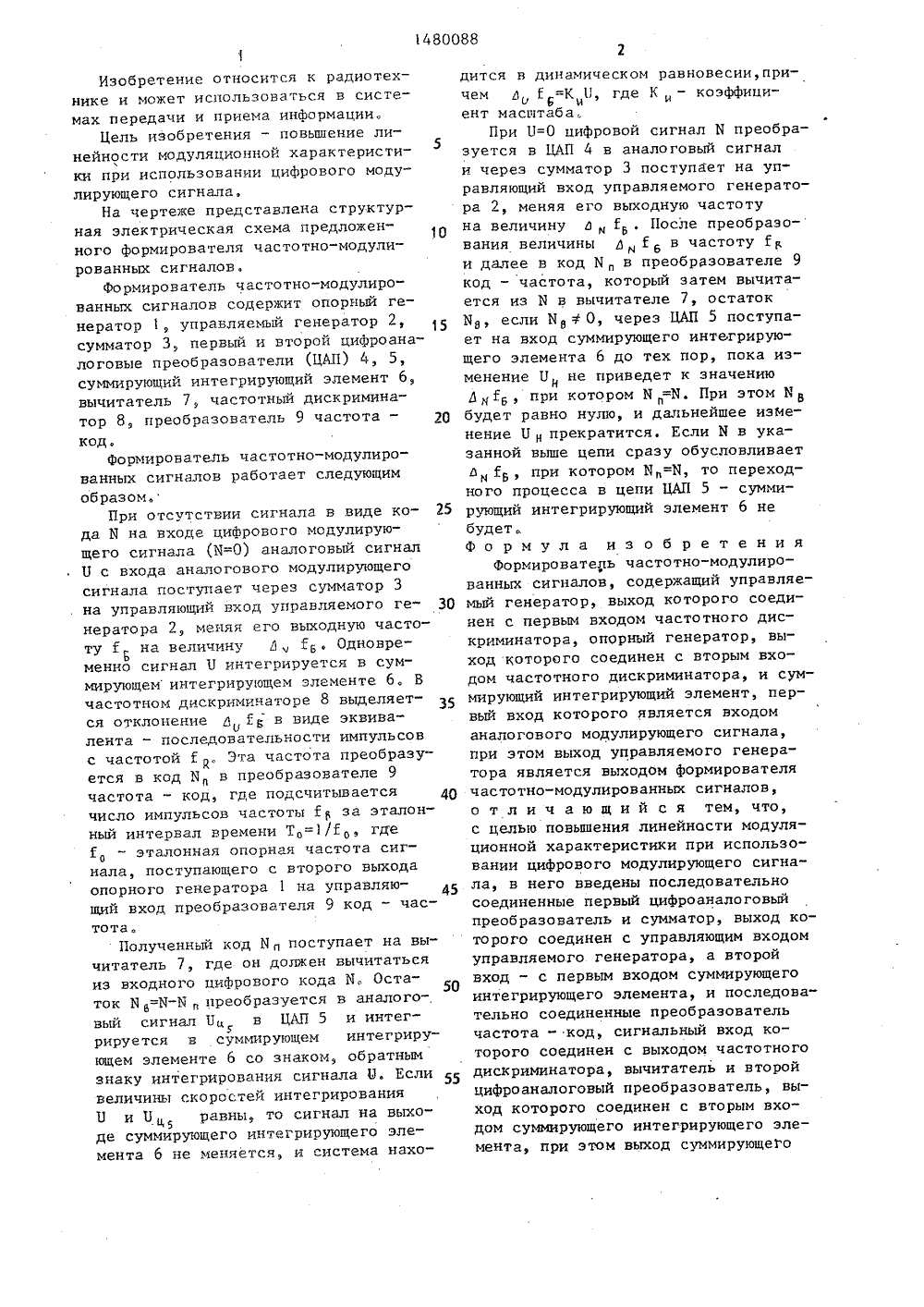

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 119) 1111 514 НОЗ,СЗ В4 чес н диот А.А.Е8)1984,ремочк гс сигнал через ЦАП та б до т не будет Цель доств вы 5 по х пор,равен ЦАП 4 иователя 9 ле ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР(57) Изобретение относится к радиотехнике. Цель изобретения - повьппение линейности модуляционной х-кипри использовании цифрового модулирующего сигнала. формирователь содержит опорный г-р 1; управляемый г-р2, сумматор 3, ЦАП 4 и 5, суммир дий интегрирующий эл-т 6, вычитатель7, частотный дискриминатор 8 и пре"образователь 9 частота - код. Прииспользовании цифрового модулирующего сигнала он преобразуется в ЦАП 4в аналоговый сигнал и через сумматор3 поступает на управляющий вход г-ра2, меняя его выходную частоту на заданную величину. Далее преобразователь 9 преобразует эту величину вчастоту, а затем в код, который вычитается из цифровчитателе 7, Остатоступает на вход элпока полученный код цифровому сигналу.введением сумматорчитателя 7 и преобЬгх.Изобретение относится к радиотехнике и может использоваться в системах передачи и приема информации,Цель изобретения - повышение линейности модуляционной характеристи 5ки при использовании цифрового модулирующего сигнала,На чертеже представлена структурная электрическая схема предложенного формирователя частотно-модулированных сигналов.Формирователь частотно-модулированных сигналов содержит опорный генератор 1, управляемый генератор 2,сумматор 3, первый и второй цифроаналоговые преобразователи (ЦАП) 4, 5,суммирующий интегрирующий элемент 6,вычитатель 7, частотный дискриминатор 8, преобразователь 9 частота -код,формирователь частотно-модулированных сигналов работает следующимобразом,При отсутствии сигнала в виде кода Б на входе цифрового модулирующего сигнала (К=О) аналоговый сигнал11 с входа аналогового модулирующегосигнала поступает через сумматор 3. на управляющий вход управляемого ге Онератора 2, меняя его выходную частоту Г на величину ЛГБ. Одновременно сигнал Ч интегрируется в суммирующеминтегрирующем элементе 6. Вчастотном дискриминаторе 8 выделяется отклонение а й в виде эквивалента - последовательности импульсовс частотой Г р, Эта частота преобразуется в код Б в преобразователе 9частота - код, где подсчитываетсячисло импульсов частоты 1 за эталонный интервал времени Т,=1 И, гдеХ 0 - эталонная опорная частота сигнала, поступающего с второго выходаопорного генератора 1 на управляющий вход преобразователя 9 код - частота.Полученный код Б и поступает на вычитатель 7, где он должен вычитатьсяиз входного цифрового кода И. Остаток И =И-Бпреобразуется в аналоговый сигнал Бц в ЦАП 5 и интег 5рируется в суммирующем интегрирующем элементе 6 со знаком, обратнымзнаку интегрирования сигнала Ц. Есливеличины скоростей интегрирования11 и Бравны, то сигнал на выхо.Цде суммирующего ичтегрирующего элемента 6 не меняется, и система находится в динамическом равновесии,причем д Г =К Н, где К- коэффициент масштаба.При У=О цифровой сигнал Б преобразуется в ЦАП 4 в аналоговый сигнал и через сумматор 3 поступает на управляющий вход управляемого генератора 2, меняя его выходную частоту на величину аГ . После преобразования величины Л Г в в частоту Г и далее в код И, в преобразователе 9 код - частота, который затем вычитается из Б в вычитателе 7, остаток Б, если БО, через ЦАП 5 поступает на вход суммирующего интегрирующего элемента 6 до тех пор, пока изменение У не приведет к значению Л м ЕБ ф при котором Н п=ИПри этом Ы В будет равно нулю, и дальнейшее изменение Б н прекратится, Если Б в указанной выше цепи сразу обусловливаетпри котором Ы=Н, то переходного процесса в цепи ЦАП 5 - суммирующий интегрирующий элемент б не будет.формула изобретенияФормирователь частотно-модулированных сигналов, содержащий управляемый генератор, выход которого соединен с первым входом частотного дискриминатора, опорный генератор, выход которого соединен с вторым входом частотного дискриминатора, и суммирующий интегрирующий элемент, первый вход которого является входом аналогового модулирующего сигнала, при этом выход управляемого генератора является выходом формирователя частотно-модулированных сигналов, отличающий с я тем, что, с целью повышения линейности модуляционной характеристики при использовании цифрового модулирующего сигнала, в него введены последовательно соединенные первый цифроаналоговый преобразователь и сумматор, выход которого соединен с управляющим входом управляемого генератора, а второй вход - с первым входом суммирующего интегрирующего элемента, и последовательно соединенные преобразователь частота - код, сигнальный вход которого соединен с выходом частотного дискриминатора, вычитатель и второй цифроаналоговый преобразователь, выход которого соединен с вторым входом суммирующего интегрирующего элемента, при этом выход суммирующего. ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 интегрирующего элемента соединен стретьим входом сумматора, второй выход опорного генератора соединен суправляющим входом преобразователячастота - код, вход первого цифроаналогового преобразователя и второй, вход вычитателя соединены между собой и точка: их соединения является 5входом цифрового модулирующего сигнала.
