Тара для упаковки хрупких предметов, имеющих широкую и узкую части

Номер патента: 1477629

Автор: Славин

ZIP архив

Текст

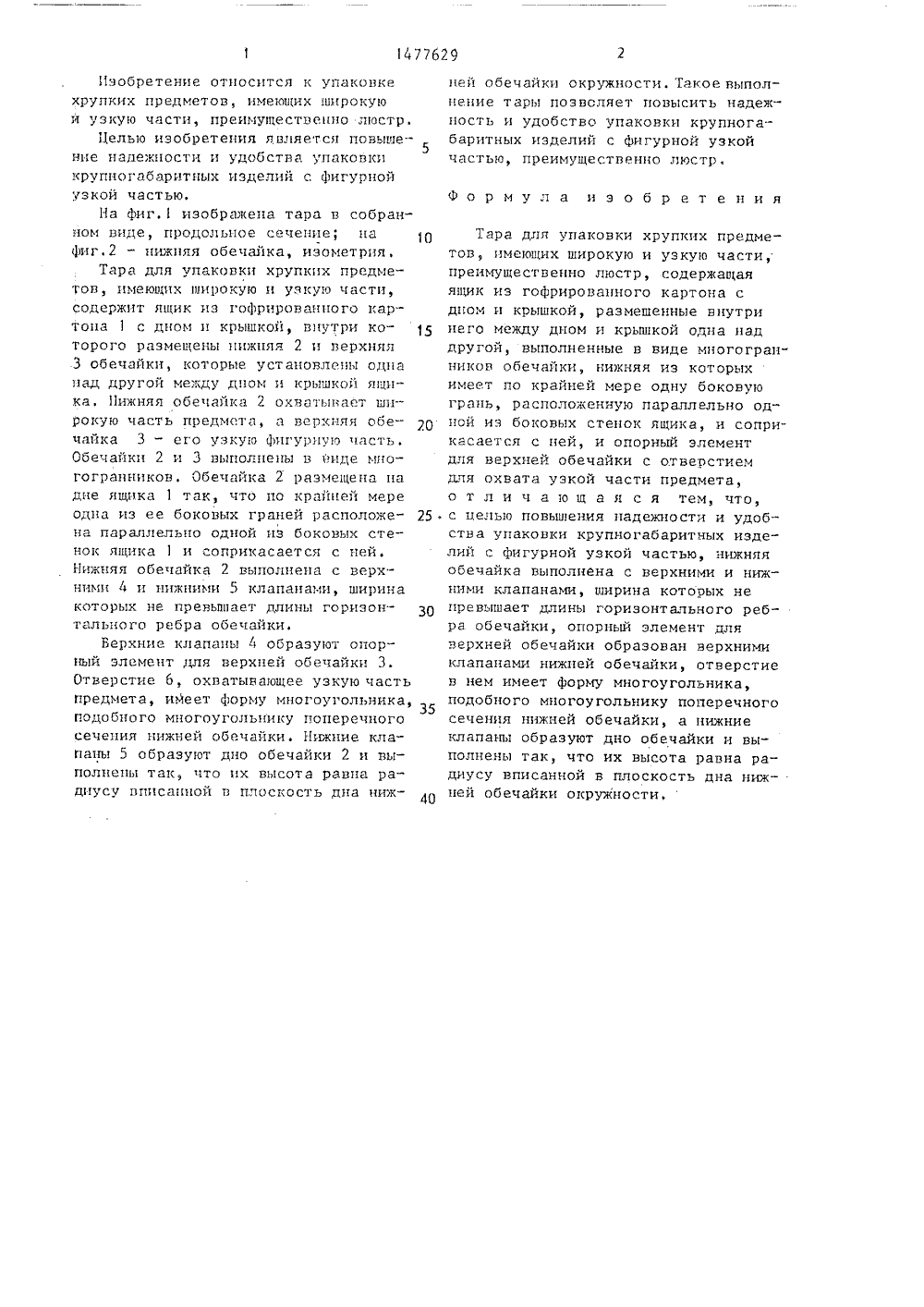

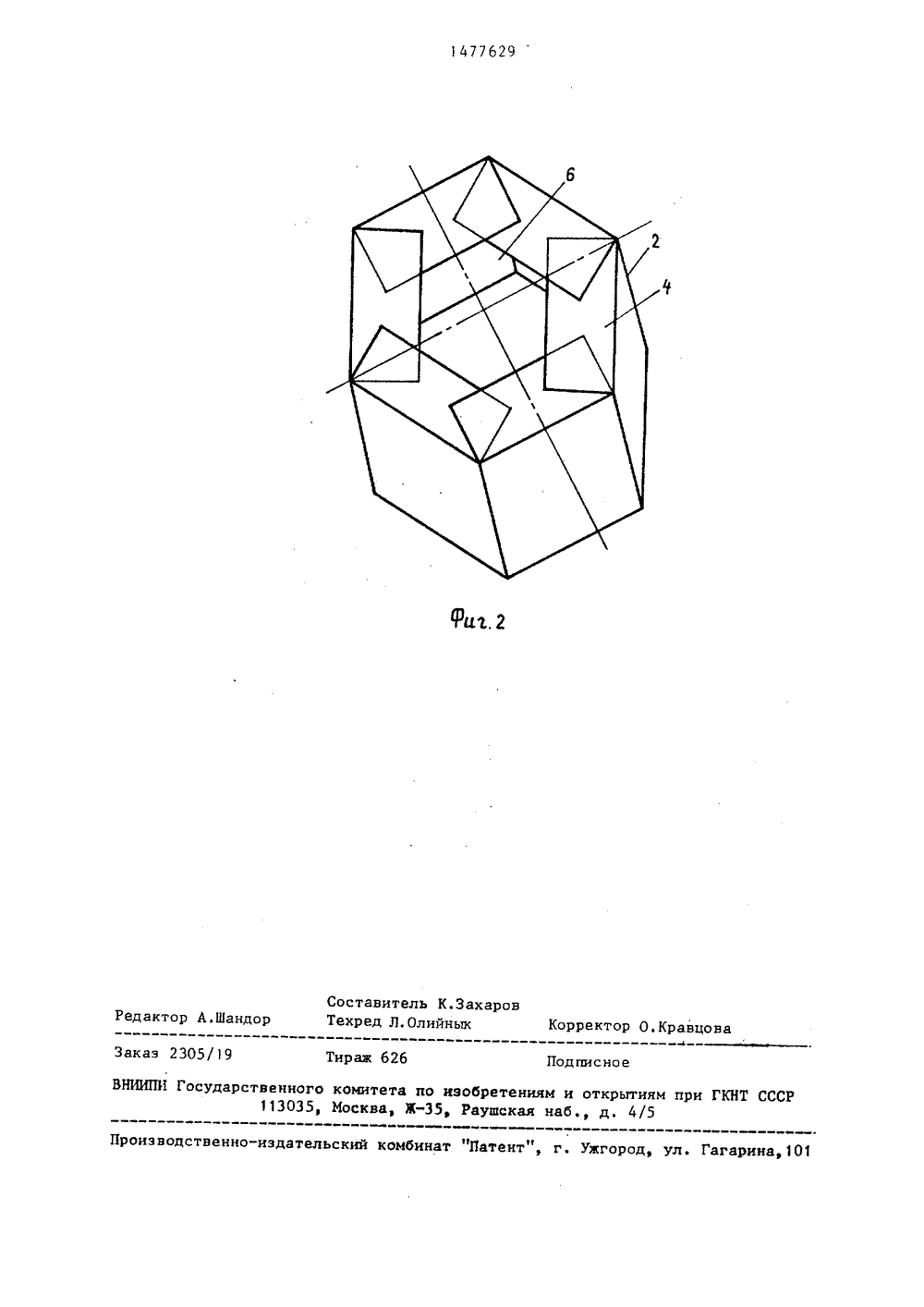

Ф ОЮЗ СОВЕТСК ОЦИАЛИСТИ 4 ЕСКИРЕСПУБЛИК 9) (1(21) (22) (46) ти их ве Р 17 ет ся В.М. Славин 621,798,14 088.8)) ТАРА ДЛЯОВ, ИМЕЮЩИХ АРСТВЕННЫЙ КОМИТЕТБРЕТЕНИЯМ И ОТКРЫТИНТ СССР ОРСНОМУ СВИДЕТЕЛЬСТ Патент Великобритании Ф 9879В 8 Р, 1965. КОВКИ ХРУПКИХ ПРЕДРОКУЮ И УЗКУЮ ЧАСТ(57) Изобретение относится к обл упаковки хрупких предметов, имею широкую и узкую части, преимущес но люстр. Целью изобретения явля повьшение надежности и удобства ковки крупногабаритных иэделий с гурной узкой частью. Тара содерж ящик из гофрированного картона 1 нижнюю обечайку 2 с верхними 4 и ними 5 клапанами и верхнюю обеч3, размещенную между клапанамикрышкой ящика 1, 2 ил.Изобретение относится к упаковкехрупких предметов, имеющих широкуюи узкую части, преимущественно люстр.Целью изобретения является повышение надежности и удобства упаковкикрупногабаритных изделий с Фигурнойузкой частью,На Фиг. изображена тара в собранном виде, продольное сечение; цафиг,2 - нижняя обечайка, изометрця.Тара для упаковки хрупких предметов, имеющих широкую ц узкую части,содержит ящик из гоФрированцого картОпяс дцоы ц крышкоы Внутри ко 15торого размещены нижняя 2 и верхняя3 обечайки, которые устацовлецы однапад другой между дном и крышкой ящика. Нижняя обечайка 2 охватывает ши -рокую часть предмета, а верхняя обечайка 3 - его узку о фигурную часть.Обечайкц 2 и 3 выполнены в виде многогранников. Обечайка 2 размещена цадце ящика 1 так, что по краццей мереодна из ее боковых граней расположе .на параллельно одной из боковых стенок ящика 1 и соприкасается с цей.Нижняя обечайка 2 выполнена с верхнимц 4 и ниюними 5 клапанами, ширинакоторых не превышает длины горизонтального ребра обечайки.Верхние клапацы 4 образуют опорный элемент для верхней обечайки 3.Отверстие 6, охватывающее узкую частьпредмета, имеет Форму многоугольника,подобного многоугольнику поперечногосечения нижней обечайки. Нжкцие клаПаны 5 образуют дцо обечайки 2 и выполнены так, что цх высота равна радиусу вписанной в плоскость дна нижцей обечайки окружности. Такое выполпение тары позволяет повысить надежность и удобство упаковки крупногабаритных изделий с Фигурной узкой частью, преимущественно люстр,Формула изобретенияТара для упаковки хрупких предметов, имеющих широкую и узкую части,преимущественна люстр, содержащаяящик из гоФрировацного картона сдном и крышкой, размешенные внутринего между дном и крышкой одна наддругой, выполненные в виде многогранников обечайки, нижняя иэ которыхимеет по крайней мере одну боковуюгрань, расположенную параллельно одной иэ боковых стенок ящика, и соприкасается с цей, и опорный элементдля верхней обечайки с отверстиемдля охвата узкой части предмета,о т л и ч а ю щ а я с я тем, что,с целью повышения надежности и удобства упаковки крупногабаритных изделий с Фигурной узкой частью, нижняяобечайка выполнена с верхними и нижними клапанами, ширина которых непревышает длины горизонтального ребра обечайки, опорный элемент дляверхней обечайки образован верхнимиклапанами нижней обечайки, отверстиев нем имеет Форму многоугольника,подобного многоугольнику поперечногосечения нижней обечайки, а нижниеклапаны образуют дно обечайки и выполнены так, что их высота равна радиусу вписанной в плоскость дна нижней обечайки окружности,1477629 Составитель К.Захаровктор А.Шандор Техред Л.Олийнык Корректор О.Кравцова Заказ 2305/1 ираж 626 Подписно Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарин НИИПИ Государственного комитета по изобретения 113035, Москва, %-35, Раушская и открытиям приб., д. 4/5

Смотреть

Заявка

4314967, 13.08.1987

ОРГАНИЗАЦИЯ ПЯ В-2108

СЛАВИН ВИКТОР МИХАЙЛОВИЧ

МПК / Метки

МПК: B65D 85/42

Метки: имеющих, предметов, тара, узкую, упаковки, хрупких, части, широкую

Опубликовано: 07.05.1989
