Автомат для изготовления демпферных и шультерных пружин

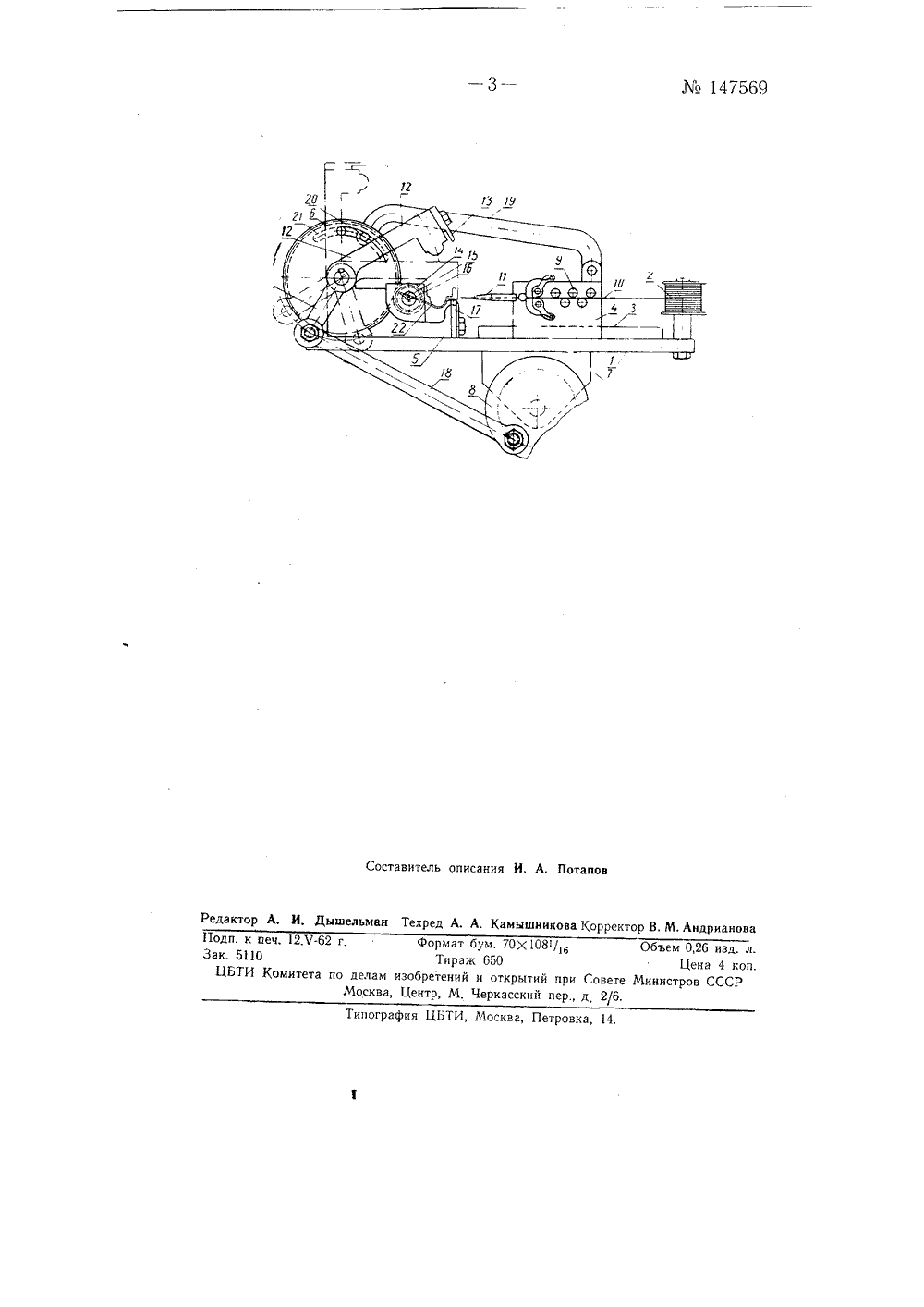

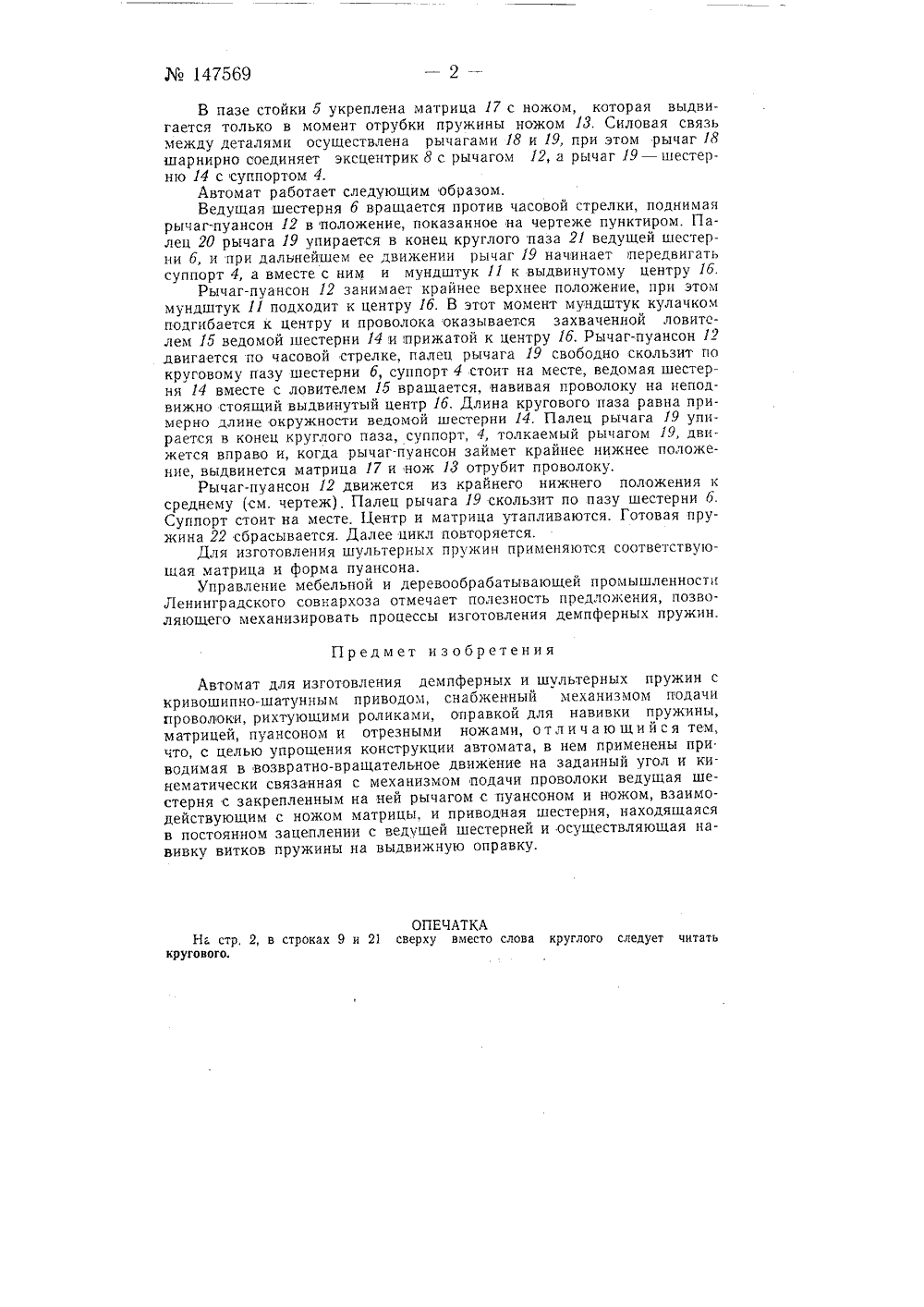

Класс 7 ц, 2147569 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа М 28 М, Г. Коломиец АВТОМАТ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕМПФЕРНЫХ И ШУЛЬТЕРНЪХ ПРУЖИНЗаявлено 30 июня 1961 г. за736419/25 в Комитет по делам изобретений и открытий при Совете Министров СССР с присоединением заявки744444/25Опубликовано в аБюллетене изобретений11 за 1962 г. Известны гибочные автоматы для изготовления разного рода изделий из,проволоки, состоящие из механизма подачи проволоки, рихтующих роликов, оправок для навивки пружины, матриц, пуансонов и отрезных ножей.Описываемый автомат для изготовления демпферных и шультерных пружин отличается от известных тем, что в нем применены приводимая в возвратно-вращательное движение на заданный угол и кинематически связанная с механизмом подачи проволоки ведущая шестерня с закрепленным на ней рычагом с пуансоном и ножом, взаимодействующим с ножом матрицы, и приводная шестерня, находящаяся в постоянном зацеплении с ведущей шестерней и осуществляющая навивку витков пружины на выдвижную оправку,Такое выполнение конструкции автомата позволяет механизировать производство демпферных и шультерных пружин, применяемых при изготовлении пианино.На чертеже изображен предлагаемый автомат для изготовления демпферных пружин.Автомат состоит из плиты 1, на которой жестко укреплены стойка с катушкой 2 для проволоки, салазки 8 суппорта 4, стойка 5 ведущей шестерни б и кронштейн 7 приводного эксцентрика 8, получающего движение через редуктор от электродвигателя.По салазкам 3 возвратно-поступательно движется суппорт 4, который снабжен роликовым устройством 9 для рихтовки проволоки 10 и мундштуком 11. На ведущей шестерне б жестко укреплен двуплечий рычаг-пуансон 12 с отрубным ножом 13.На стойке 5 укреплена ведомая шестерня 14 с ловителем 15 и утолающим центром 1 б.Механизм отвода центра и направляющие щитки для вращающегося длинного конца пружины на чертеже не показаны.147569В пазе стойки 5 укреплена матрица 17 с ножом, которая выдвигается только в момент отрубки пружины ножом 13. Силовая связь между деталями осуществлена рычагами 18 и 19, при этом рычаг 18 шарнирно соединяет эксцентрик 8 с рычагом 12, а рычаг 19 - шестерню 14 с суппортом 4.Автомат работает следующим образом.Ведущая шестерня б вращается против часовой стрелки, поднимаярычаг-пуансон 12 в положение, показанное на чертеже пунктиром, Палец 20 рычага 19 упирается в конец круглого паза 21 ведущей шестерни б, и при дальнейшем ее движении рычаг 19 начинает передвигать суппорт 4, а вместе с ним и мундштук 11 к выдвинутому центру 1 б.Рычаг-пуансон 12 занимает крайнее верхнее положение, при этоммундштук 11 подходит к центру 1 б. В этот момент мундштук кулачком подгибается к центру и проволока оказывается захваченной ловителем 15 ведомой шестерни 14 и прижатой к центру 1 б. Рычаг-пуансон 12 двигается по часовой стрелке, палец рычага 19 свободно скользит по круговому пазу шестерни б, суппорт 4 стоит на месте, ведомая шестерня 14 вместе с ловителем 15 вращается, навивая проволоку на неподвижно стоящий выдвинутый центр 1 б, Длина кругового паза равна примерно длине окружности ведомой шестерни 14. Палец рычага 19 упирается в конец круглого паза, суппорт, 4, толкаемый рычагом 19, движется вправо и, когда рычаг. пуансон займет крайнее нижнее положение, выдвинется матрица 17 и нож 13 отрубит проволоку.Рычаг-пуансон 12 движется из крайнего нижнего положения к среднему (см, чертеж). Палец рычага 19 скользит по пазу шестерни б. Суппорт стоит на месте. Центр и матрица утапливаются. Готовая пружина 22 сбрасывается. Далее цикл повторяется.Для изготовления шультерных пружин применяются соответствующая матрица и форма пуансона,Управление мебельной и деревообрабатывающей промышленности Ленинградского совнархоза отмечает полезность предложения, позволяющего механизировать процессы изготовления демпферных пружин.Предмет изобретенияАвтомат для изготовления демпферных и шультерных пружин с кривошипно-шатунным приводом, снабженный механизмом подачи проволоки, рихтующими роликами, оправкой для навивки пружины, матрицей, пуансоном и отрезными ножами, отличающийся тем, что, с целью упрощения конструкции автомата, в нем применены при. водимая в возвратно-вращательное движение на заданный угол и кинематически связанная с механизмом подачи проволоки ведущая шестерня с закрепленным на ней рычагом с пуансоном и ножом, взаимодействующим с ножом матрицы, и приводная шестерня, находящаяся в постоянном зацеплении с ведущей шестерней и осуществляющая навивку витков пружины на выдвижную оправку.ОПЕЧАТКАНа стр, 2, в строках 9 и 21 сверху вместо слова круглого следует читатькругового.1475 б 9 тавитель описания И, А. Потапов Дышельман Техред А, А. Камышникова Корректор В. М. Андриано акто Типография ЦЬТИ, Москва, Петровка, 14 одп. к печ. 12 Лг.ак. 5110ЦБТИ Комитета по делам иМосква,Формат бум. (ОХ 108 /1 вТираж 650бретений и открытий при Совете ентр, М, Черкасский пер., д 2/6. Объем 0,26 изд. л.Цена 4 коп.инистров СССР
