Сегмент упорного подшипника

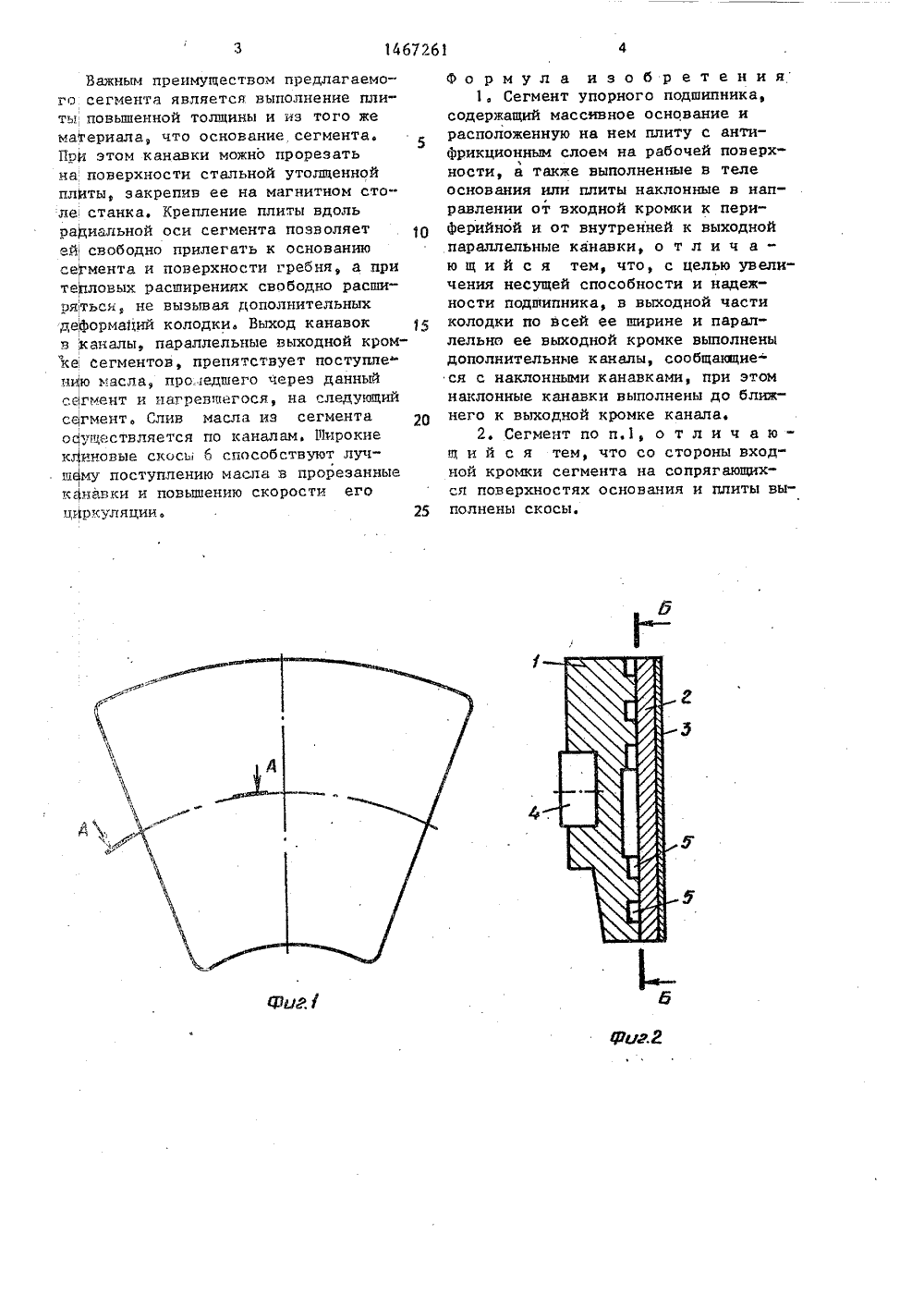

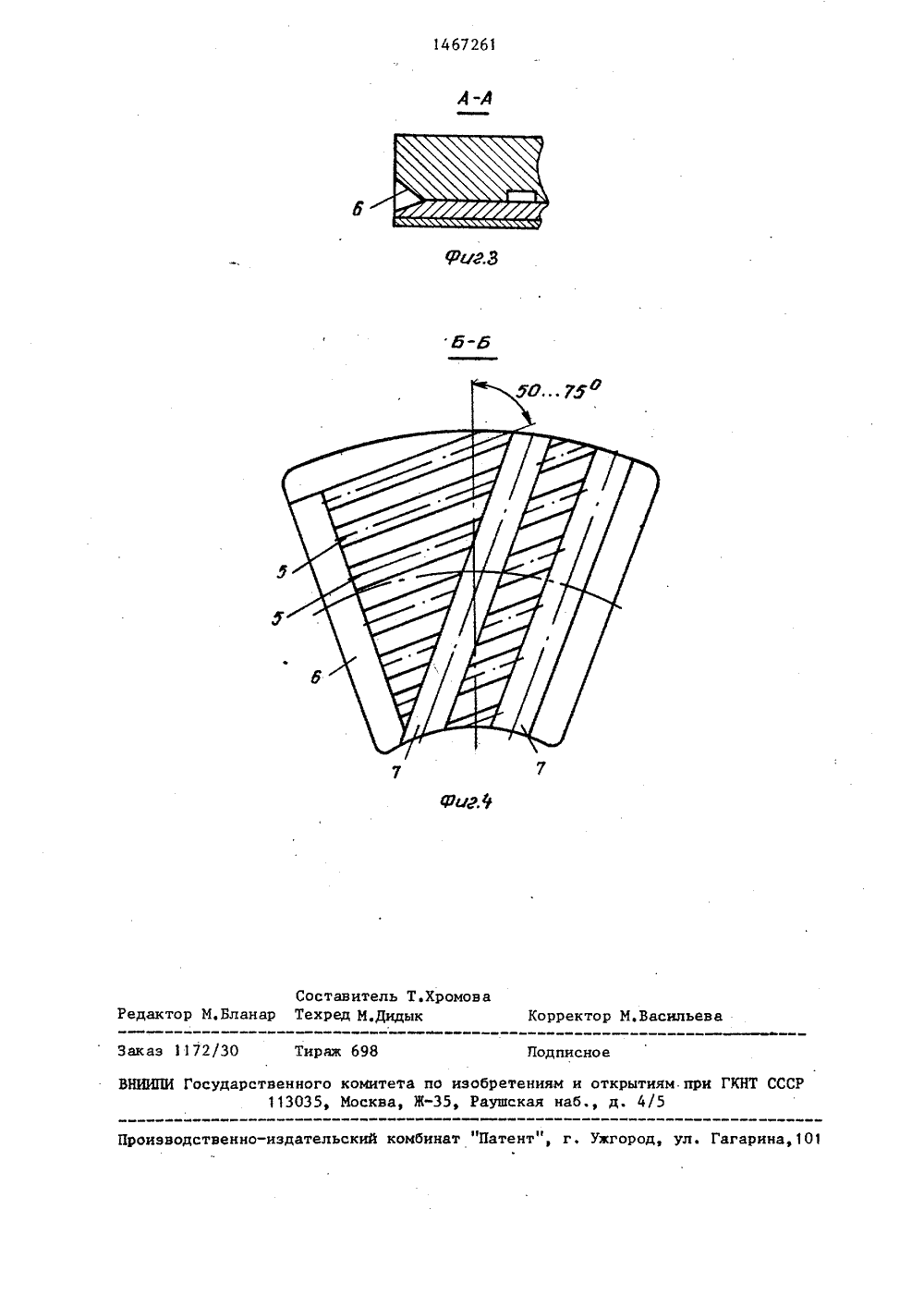

(21) 4099737/25- (22) 19.05.86 (46) 23.03.89. Бю (72) Е.В. Глубок (53) 621.822.5 ( (56) Авторское с В 727885, кл. РАвторское свид В 903600, кл. Р л. 9 11в и Д.И. Подд88. 8)идетельство ССС6 С 17/06, 1976етельство СССР6 С 17/06, 1980 нули КА О ПОД 1 оситс ь исно х. Це ности гмент машин зовано - увел надежф орного е упо ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР Н АВТОРСЙОМУ СВИ(57) Изобретение отстроению и может быв упорных подшипникчение несущей спосоности подшипника. С Изобретение относится к подшипни- . кам скольжения и может быть использовано в судовой энергетике, на транспорте и в машиностроении.Цель изобретения - увеличение несущей способности подшипника и повышение его надежности.На фиг,1 представлен сегмент р" ного подшипника, плен; на фиг.2 - то же, поперечный разрез; на фиг.З- разрез А-А на фиг.1; на фиг.4 - разрез Б-Б на фиг.2.Сегмент состоит иэ основания 1, плиты 2 с баббитовой заливкой 3, упорного камня 4. На поверхности основания прорезаны канавки 5 под углом 50-754 к радиальной оси колодки в направлении от входной кромки.к периферийной. Канавки 5 соединены между собой каналами 7, выполненными параллельно выходной кромке. При вхоподшипника состоит из массивного основания и установленной на нем плиты с антнфрикционным слоем. Между основанием и слоем в направлении от входной кромки к периферийной и от внутренней к выходной выполнены нажимные . параллельные канавки. Последние имеют выход в выполненные у выходной кромки и параллельные ей каналы, Та" кое выполнение препятствует поступлению нагретого маслапрошедшего через сегмент, на следующий сегмент. В результате снижается рабочая температура сегментов и повышается несущая способность подшипника. 1 з.п.лы, 4 ил. де в сегмент на основании 1 и плит2 имеется клиновой скос б для лучшегозахода масла. Клиновой скос 6 соединен с канавками 5. Наклонные канавкивыполнены до ближнего к выходной кромке канала,Сегмент работает следующим образом,При вращении упорного гребня мас.-.ло захватывается иэ картера и поступает на смазку упорных сегментов.Другая часть масла из межсегментного пространства поступает в клиновойскос 6, проходит по канавкам 5 исливается через каналы 7, Проходяпод поверхностью плиты 2, масло забирает теплот от плиты и увеличиваеттепловое сопротивление между обеими частями сегментов. В результате более массивное основание 1 сегмента имеет незначительный перепад теператур по толщине, 14 б 7261Важным преимуществом предлагаемого сегмента является выполнение плиты повышенной толщины и из того же материала, что основание, сегмента. При этом канавки можно прорезать на поверхности стальной утолщенной плнты, закрепив ее на магнитном столе станка. Крепление плиты вдоль радиальной оси сегмента позволяет 1 О ей свободно прилегать к основанию сегмента и поверхности гребня, а при тепловых расширениях свободно расширяться, не вызывая дополнительных деормаИий колодки. Выход канавок в каналы, параллельные выходной кромке. сегментов, препятствует поступле" нйю масла, про.бредшего через данный сегмент и нагревшегося, на следуннций сегмент. Слив масла из сегмента 2 О осуществляется по каналам. 111 ирокие кфновые скосы б способствуют лучшему поступлению масла в прорезанные канавки и повышению скорости его циркуляции. 25 Фо рмул а изоб р ет ения1. Сегмент упорного подшипника, содержащий массивное основание и расположенную на нем плиту с антифрикционным слоем на рабочей поверхности, а также выполненные в теле основания или плиты наклонные в направлении от входной кромки к периферийной и от внутренней к выходной параллельные канавки, о т л и ч а - ю щ и й с я тем, что, с целью увеличения несущей способности и надежности подшипника, в выходной части колодки по всей ее ширине и параллельно ее выходной кромке выполнены дополнительные каналы, сообщающие- ся с наклонными канавками, при этом наклонные канавки выполнены до ближнего к выходной кромке канала.2. Сегмент по п.1, о т л и ч а ющ и й с я тем, что со стороны входной кромки сегмента на сопрягающихся поверхностях основания и плиты выполнены скосы.1467261Составитель Т.Хромовадактор М,Бланар Техред М.Дидык Корректор М.ВасильеваЗаказ 1172/30 Тираж 698 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент , г, Ужгород, у . рл. Гага ина 101
