Стакан-масленка для прядильных и крутильных машин

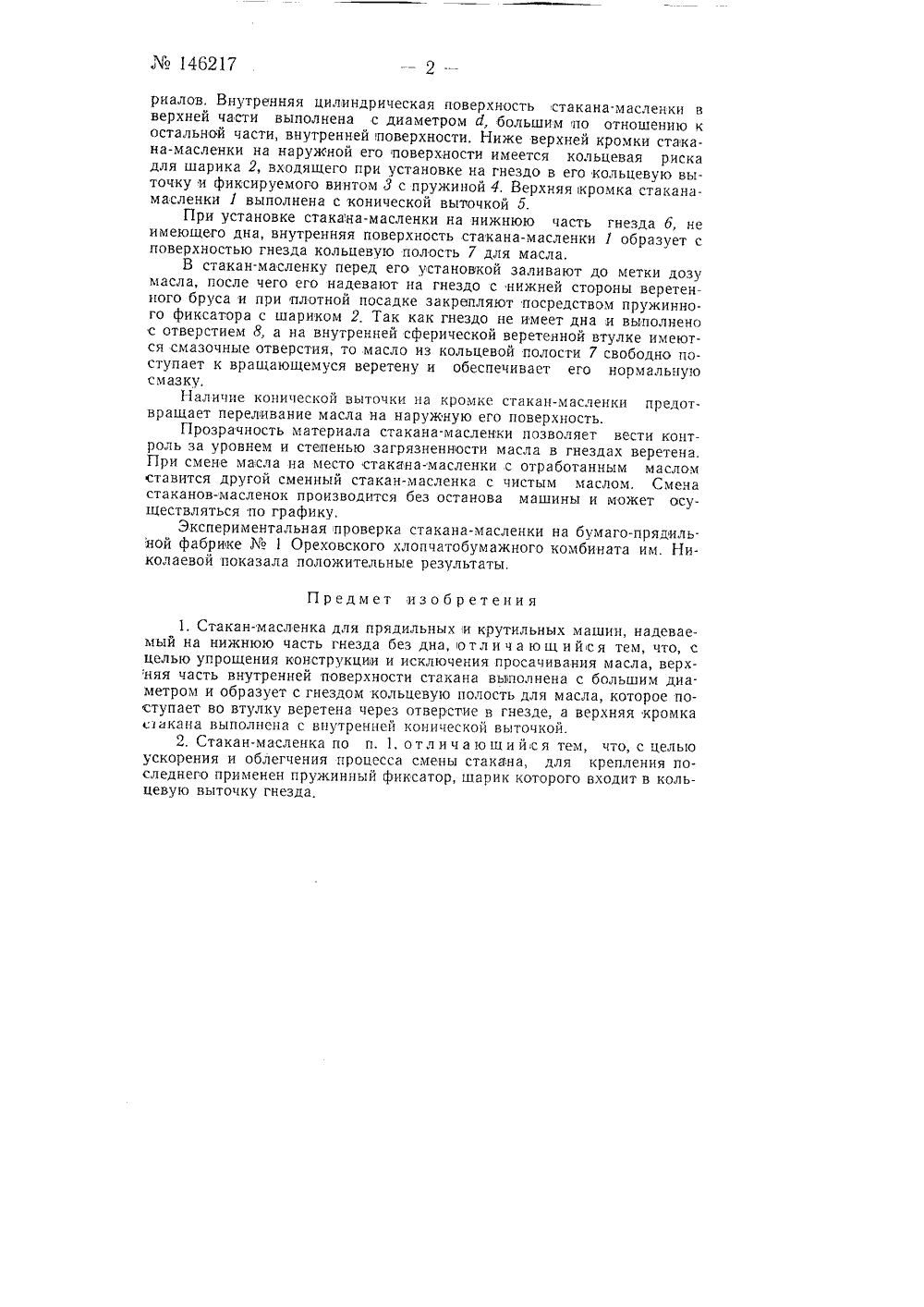

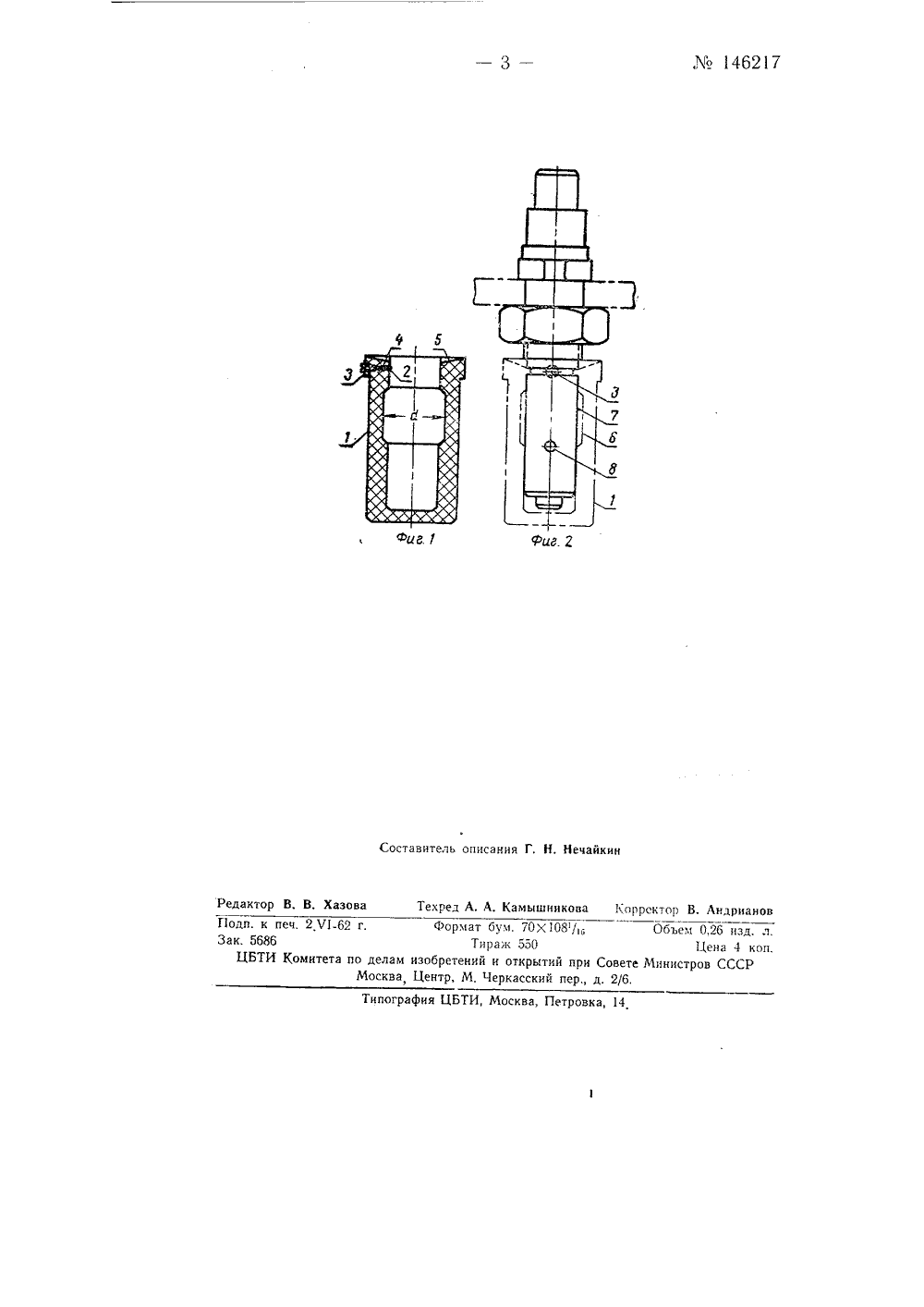

-ъ ьИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ одп группа Л 25. Степа ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХМАШИН Н-МАСЛ ЕН КА Заявлено 24 июня 1959 г. за М б 32013/281 итет по делам изобретений и открытий при Совете Министров СС етений 1 Хе 7 за 19 б 2 г. публиковано в Бюллетене изо Заливка, выкачка и доливка масла в гнезда веретен прядильных и крутильных машин производятся обычно вручную при остановке машины, через верхнее отверстие веретенной втулки, при этом масло забрызгивается на рабочие органы машины, в результате чего на пряже могут возникать пороки в виде масляных пятен,При выкачке отработанного масла через верхнее отверстие веретенной втулки на дне гнезда остаются загрязнения, что снижает качество заливаемого вновь чистого масла; для удаления же нагара и осадка грязи из гнезда веретена требуется полная разборка с промывкой деталей, что связано с дополнительной затратой ручного труда и увеличением простоя оборудования. Выкачка отработанного масла с помощью шприца не обеспечивает полного его сбора для регенерации в целях товарного использования.Указанные недостатки системы смазки веретен могут быть устранены применением предлагаемого стакана-масленки, надеваемого.на нижнюю часть гнезда без дна. Стакан-масленка имеет простую конструкцию и позволяет устранить возможность вытекания из него (просачивания) масла. Конструктивная особенность стакана-масленки состоит в том, что верхняя часть внутренней поверхности стакана имеет больший диаметр и образует с гнездом кольцевую полость для масла, которое поступает во втулку веретена через отверстие в гнезде; верхняя кромка стакана выполнена с внутренней конической выточкой. Для крепления стакана на гнезде применен пружинный фиксатор, шарик которого входит в кольцевую выточку гнезда.На фиг. 1 схематически изображен стакан-масленка, в разрезе; на фиг. 2 - схема установки стакана-масленки на гнезде веретена.Стакан-масленка 1 может быть изготовлен из твердых и прозра:1- ных пластмассовых материалов типа капрона и других подобных мате14 б 217риалов, Внутренняя цилиндрическая поверхность стакана. масленки в верхней части выполнена с диаметром , большим по отношению к остальной части, внутренней поверхности. Ниже верхней кромки стакана-масленки на наружной его поверхности имеется кольцевая риска для шарика 2, входящего при установке на гнездо в его кольцевую выточку и фиксируемого винтом 3 с пружиной 4. Верхняя кромка стакана- масленки 1 выполнена с конической выточкой 5.При установке стакана-масленки на нижнюю часть гнезда б, не имеющего дна, внутренняя поверхность стакана-масленки 1 образует с поверхностью гнезда кольцевую полость 7 для масла.В стакан-масленку перед его установкой заливают до метки дозу масла, после чего его надевают на гнездо с нижней стороны веретен- ного бруса и при плотной посадке закрепляют посредством пружинного фиксатора с шариком 2, Так как гнездо не имеет дна и выполнено с отверстием 8, а на внутренней сферической веретенной втулке имеются смазочные отверстия, то масло из кольцевой полости 7 свободно поступает к вращающемуся веретену и обеспечивает его нормальную смазку.Наличие конической выточки на кромке стакан-масленки предотвращает переливанне масла на наружную его поверхность.Прозрачность материала стакана-масленки позволяет вести контроль за уровнем и степенью загрязненности масла в гнездах веретена. При смене масла на место стакона-масленки с отработанным маслом ставится другой сменный стакан-масленка с чистым маслом, Смена стаканов-масленок производится без останова машины и может осуществляться по графику.Экспериментальная проверка стакана-масленки на бумаго-прядильной фабрике1 Ореховского хлопчатобумажного комбината им. Николаевой показала положительные результаты.Предмет изобретения1. Стакан-масленка для прядильных и крутильных машин, надеваемый на нижнюю часть гнезда без дна, о тл и ч а ю щ и й ся тем, что, с целью упрощения конструкции и исключения просачивания масла, верхняя часть внутренней поверхности стакана выполнена с большим диаметром и образует с гнездом кольцевую полость для масла, которое поступает во втулку веретена через отверстие в гнезде, а верхняя кромка стакана выполнена с внутренней конической выточкой.2. Стакан-масленка по п. 1, о т л и ч а ю щ и й с я тем, что, с целью ускорения и облегчения процесса смены стакона, для крепления последнего применен пружинный фиксатор, шарик которого входит в кольцевую выточку гнезда,Яо 146217 фи оставитель описания Г. Н. Нечайки едактор В. В, Хазова Техред А. А. Камышникова Корректор В. Андрианов ч. 2 Ч 1.62 Типография ЦБТИ, Москва, Петровка, 14 Г 1 одп. к Зак. 568ЦБТИ г. Формат б Тир митета по делам изобретений Москва, Центр, М, Чм. 70 Х 108/ж 550 открытий при Со ркасский пер., д. Объем 0,26 изд. л.Цена 4 коп.ете Министров СССР
