Автомат для сортировки изделий типа колец по диаметру отверстия
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1459742
Автор: Кофман
Текст

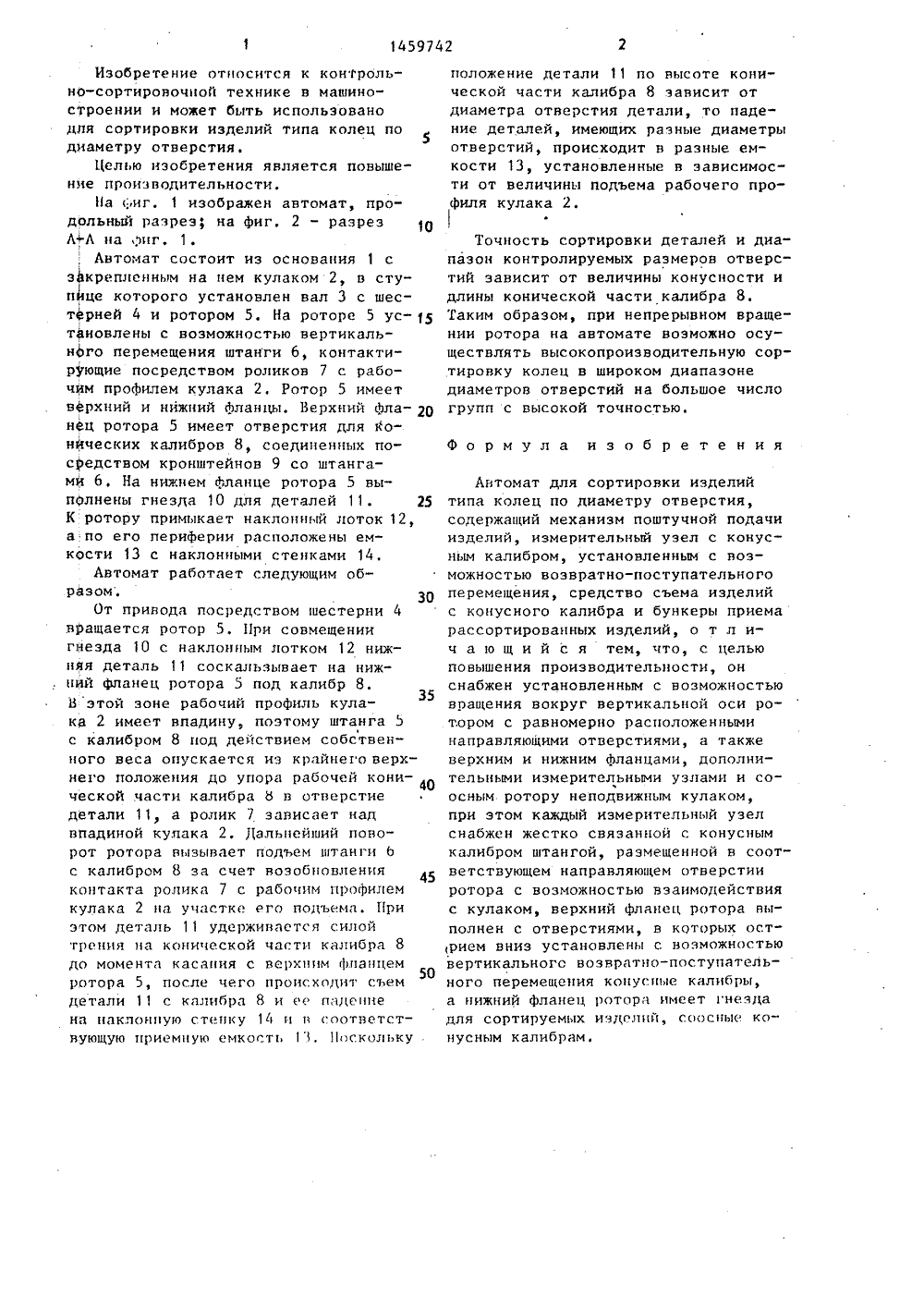

1459742 Автомат для сортировки изделий типа колец по диаметру отверстия, содержащий механизм поштучной подачи изделий, измерительный узел с конусным калибром, установленным с возможностью возвратно-поступательного перемещения, средство съема изделий с коцусцого калибра и бункеры приема рассортированных иэделий, о т л ич а ю щ и й с я тем, что, с цельюповышения производительности, онснабжен установленным с ноэможностьювращения вокруг вертикальной оси ротором с равномерно расположенныминаправляющими отверстиями, а такжеверхним и нижним фланцами, дополнительными измерительными узлами и соосным ротору неподвижным кулаком, при этом каждый измерительный узел снабжен жестко связанной с конусцым калибром штангой, размещенной н соответствующем напранляющем отверстии ротора с возможностью взаимодействия с кулаком, верхний фланец ротора выполнен с отверстиями, н которых ост,рием вниз устацовлень с возможностью нертикальногс возвратно-поступательного перемещения коцусцые калибры, а нижний флацец ротор имеет гнезда для сортируемых изделий, соссцьк. конусным калибрам. Изобретение относится к контрольно-сортировочной технике н машиностроении и может быть использовано для сортировки изделий типа колец по диаметру отверстия.Целью изобретения является повышение производительности.На ;иг. 1 изображен автомат, про" дольный разрез; на фиг, 2 - разрез Л А ца ,иг, 1.Автомат состоит из основания 1 с закрепленным на цем кулаком 2, н ступйце которого установлен вал 3 с шестерней 4 и ротором 5. На роторе 5 ус танонлены с воэможностью вертикального перемещения штанги 6, контактирующие посредством роликов 7 с рабочим профилем кулака 2. Ротор 5 имеет верхний и нижций флаццы. Верхний фла нец ротора 5 имеет отверстия для конйческих калибров 8, соединенных посредством кронштейнов 9 со штанга. - ми 6, На нижнем фланце ротора 5 ныполнецы гнезда 10 для деталей 11. 25 К ротору примыкает наклонный лоток 12, а по его периферии расположены емкости 13 с наклонными стенками 14.Автомат работает следующим образом. 30От привода посредством шестерни 4 вращается ротор 5. 11 ри совмещении гнезда 1 О с наклоццым лотком 12 нижняя деталь 11 соскальзывает на ниж" ций фланец ротора 5 под калибр 8.Б этой зоне рабочий профиль кула 35 ка 2 имеет впадину, поэтому штанга 51с калибром 8 под действием собственного веса опускается из крайнего верхнего положения до упора рабочей кони ческой .части калибра 8 в отверстие детали 11, а ролик 7 зависает цад впадиной кулака 2. Да.пьцейший поворот ротора вызывает подъем штанги Ь с калибром 8 за счет возобновления 45 контакта ролика 7 с рабочим профилем кулака 2 цг участке его подъема. 1 ри этом деталь 11 удерживается силой трения ца конической части калибра 8 до момента касания с верхним флаццем50 ротора 5, после чего происходит съем детали 11 с калибра 8 и е падесне на наклонную стецку 14 ц в оотнетствующую приемную емкость. скльку положение детали 11 по высоте конической части калибра 8 зависит отдиаметра отверстия детали, то падение деталей, имеющих разные диаметрыотверстий, происходит в разные емкости 13, установленные н эанисимости от величины подъема рабочего профиля кулака 2.Точность сортировки деталей и диапазон контролируемых раэмерон отверстий зависит от величины конусцости и длины конической части калибра 8.Таким образом, при непрерывном вращении ротора на автомате возможно осуществлять высокопроизводительную сортировку колец в широком диапазоне диаметров отверстий на большое число групп с высокой точностью. Формула изобретения,Лазаренко Техред М.Ходанич Корректо ончакова акт 2/7 Тираж 542 Подписноеосударственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб., д. 4/5 аказНИИПИ Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
СмотретьЗаявка
4239685, 04.05.1987
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО-6 ЛЕНИНГРАДСКОГО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "РУССКИЕ САМОЦВЕТЫ"
КОФМАН МИХАИЛ ЛЬВОВИЧ
МПК / Метки
МПК: B07C 5/04
Метки: автомат, диаметру, колец, отверстия, сортировки, типа
Опубликовано: 23.02.1989
Код ссылки
<a href="https://patents.su/3-1459742-avtomat-dlya-sortirovki-izdelijj-tipa-kolec-po-diametru-otverstiya.html" target="_blank" rel="follow" title="База патентов СССР">Автомат для сортировки изделий типа колец по диаметру отверстия</a>
