Устройство для нахождения дискретного значения экстремума функции

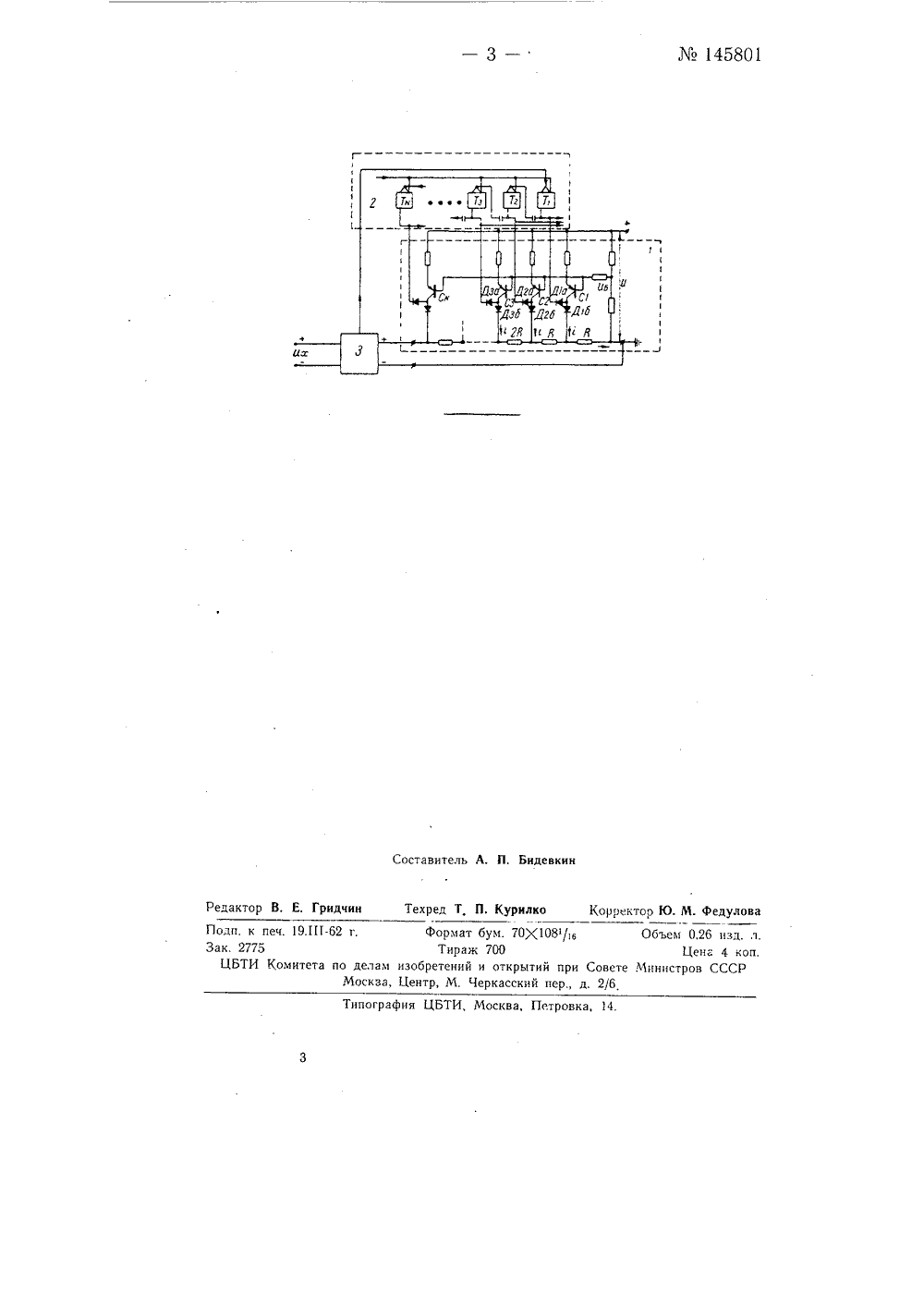

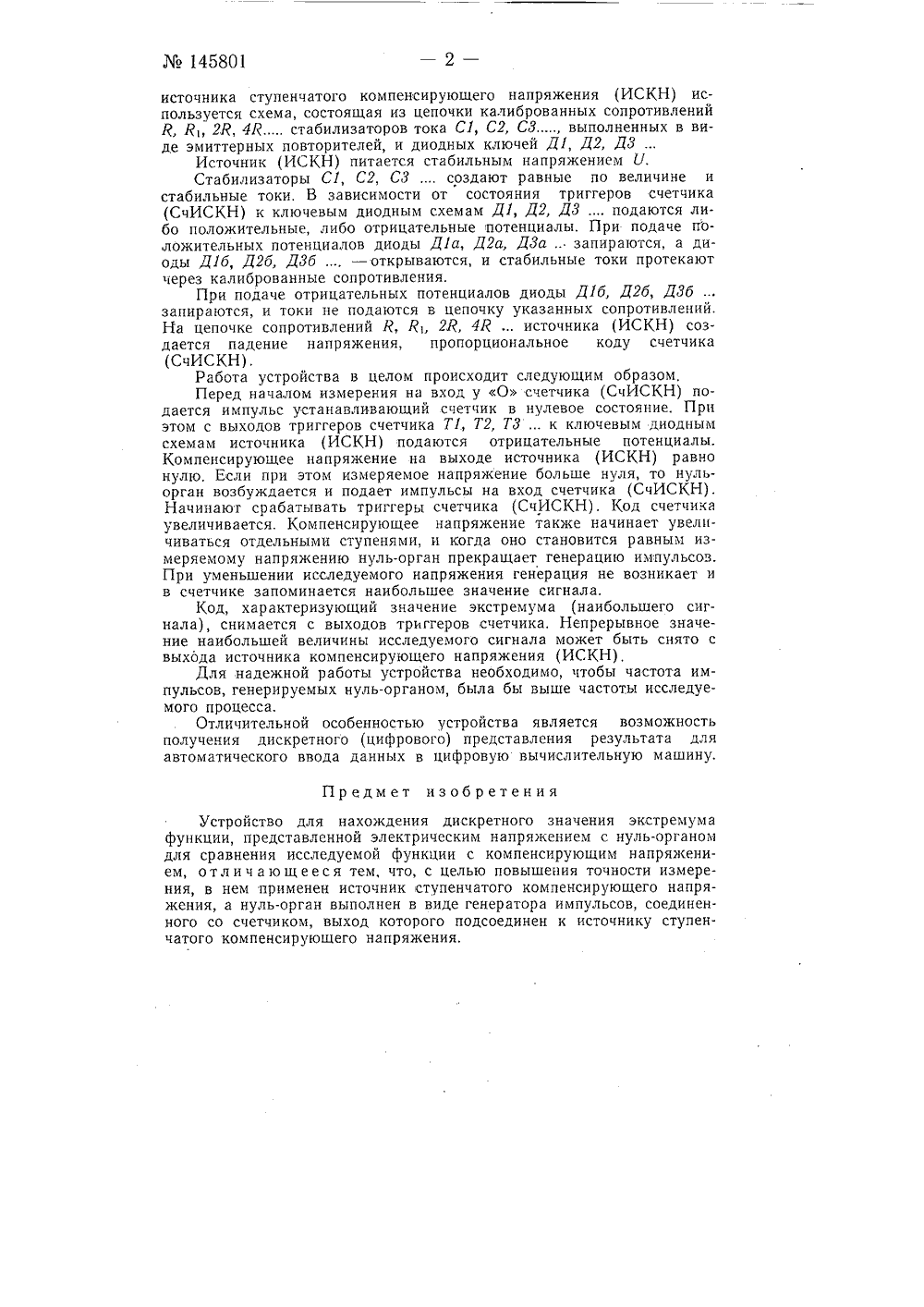

145801 Класс 42 тп, 14 74 Ь, 80 вСССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа174А. В. Лебедев и Е. М. Толчинский УСТРОЙСТВО ДЛЯ НАХОЖДЕНИЯ ДИСКРЕТНОГО ЗНАЧЕНИЯ ЭКСТРЕМУМА ФУНКЦИИЗаявлено 25 марта 1961 г. за723393/26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений6 за 1962 г.Известны устройства для нахождения дискретного значения экстремума функции, представленной электрическим напряжением с нуль-органом для сравнения исследуемой функции с компенсирующим напряжением (см., например, Труды в/ч 06669 Материалы предварительного макетирования преобразователя напряжения в код на полупроводниковых элементах, 1960 г стр. 27).Недостатком этих устройств является низкая точность измерения из-за наличия сопротивления утечки. Кроме того, устройства требуют специальных усилителей с высоким входным сопротивлением. Предложенное устройство лишено указанного недостатка. Сущность изобретения заключается в том, что устройство снабжено источником ступенчатого компенсирующего напряжения.При этом генератор импульсов играет роль нуль-органа и соединен со счетчиком, выход которого подсоединен к источнику ступенчатого компенсирующего напряжения. На чертеже изображено схематично предложенное устройство. Устройство состоит из источника 1 ступенчатого компенсирующего напряжения (ИСКН), управляемого двоичным счетчиком (СчИСКН) 2, и нуль-органа (НО) о, осуществляющего сравнение исследуемого напряжения с компенсирующим.В устройстве применен генераторный нуль-орган, имеющий два состояния: генерации и негенерации. Нуль-орган генерирует и передает импульсы на вход счетчика (СчИСКН), когда измеряемое напряжение превышает компенсирующее напряжение.Если измеряемое напряжение меньше или равно компенсирующему напряжению, то нуль-орган заперт и не генерирует имп,льсы, Компенсирующее напряжение при этом не изменяется. В качестве145801источника ступенчатого компенсирующего напряжения (ИСКН) используется схема, состоящая из цепочки калиброванных сопротивлений й, Я 2 Р, 4 Д стабилизаторов тока С 1, С 2, СЗ,., выполненных в виде эмиттерных повторителей, и диодных ключей Д 1, Д 2, ДЗИсточник (ИСКН) питается стабильным напряжением К Стабилизаторы С 1, С 2, СЗсоздают равные по величине и стабильные токи, В зависимости от состояния триггеров счетчика (СчИСКН) к ключевым диодным схемам Д 1, Д 2, ДЗподаются либо положительные, либо отрицательные потенциалы. При подаче положительных потенциалов диоды Д 1 а, Д 2 а, ДЗа,. запираются, а диоды Д 1 б, Д 2 б, ДЗб , - открываются, и стабильные токи протекают через калиброванные сопротивления.При подаче отрицательных потенциалов диоды Д 1 б, Д 2 б, ДЗб запираются, и токи не подаются в цепочку указанных сопротивлений, На цепочке сопротивлений й, Яь 2 Р, 4 Яисточника (ИСКН) создается падение напряжения, пропорциональное коду счетчика (СчИСКН) .Работа устройства в целом происходит следующим образом, Перед началом измерения на вход у 0 счетчика (СчИСКН) подается импульс устанавливающий счетчик в нулевое состояние. При этом с выходов триггеров счетчика Т 1, Т 2, ТЗк ключевым диодным схемам источника (ИСКН) подаются отрицательные потенциалы. Компенсирующее напряжение на выходе источника (ИСКН) равно нулю, Если при этом измеряемое напряжение больше нуля, то нуль- орган возбуждается и подает импульсы на вход счетчика (СчИСКН). Начинают срабатывать триггеры счетчика (СчИСКН). Код счетчика увеличивается. Компенсирующее напряжение также начинает увеличиваться отдельными ступенями, и когда оно становится равным измеряемому напряжению нуль-орган прекращает генерацию импульсов. При уменьшении исследуемого напряжения генерация не возникает и в счетчике запоминается наибольшее значение сигнала,Код, характеризующий значение экстремума (наибольшего сигнала), снимается с выходов триггеров счетчика. Непрерывное значение наибольшей величины исследуемого сигнала может быть снято с выхода источника компенсирующего напряжения (ИСКН),Для надежной работы устройства необходимо, чтобы частота импульсов, генерируемых нуль-органом, была бы выше частоты исследуемого процесса,Отличительной особенностью устройства является возможность получения дискретного (цифрового) представления результата для автоматического ввода данных в цифровую вычислительную машину.Предмет изобретенияУстройство для нахождения дискретного значения экстремума функции, представленной электрическим напряжением с нуль-органом для сравнения исследуемой функции с компенсирующим напряжением, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, в нем применен источник ступенчатого компенсирующего напряжения, а нуль-орган выполнен в виде генератора импульсов, соединенного со счетчиком, выход которого подсоединен к источнику ступенчатого компенсирующего напряжения.ипография ЦБТИ, Москва, Петровка, 14 Редактор В. Е. Гридчин Техред Т, П. Курилко Корректор Ю. М. федулПоди. к печ. 19.1-62 г. Формат бум. 70 Х 108/,бЗак. 2775 Тираж 700ЦБТИ Комитета по делам изобретений и открытий при СовМосква, Центр, М. Черкасский пер., д. 2/6
