Аппарат мембранной экстракции для детоксикации биологических жидкостей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

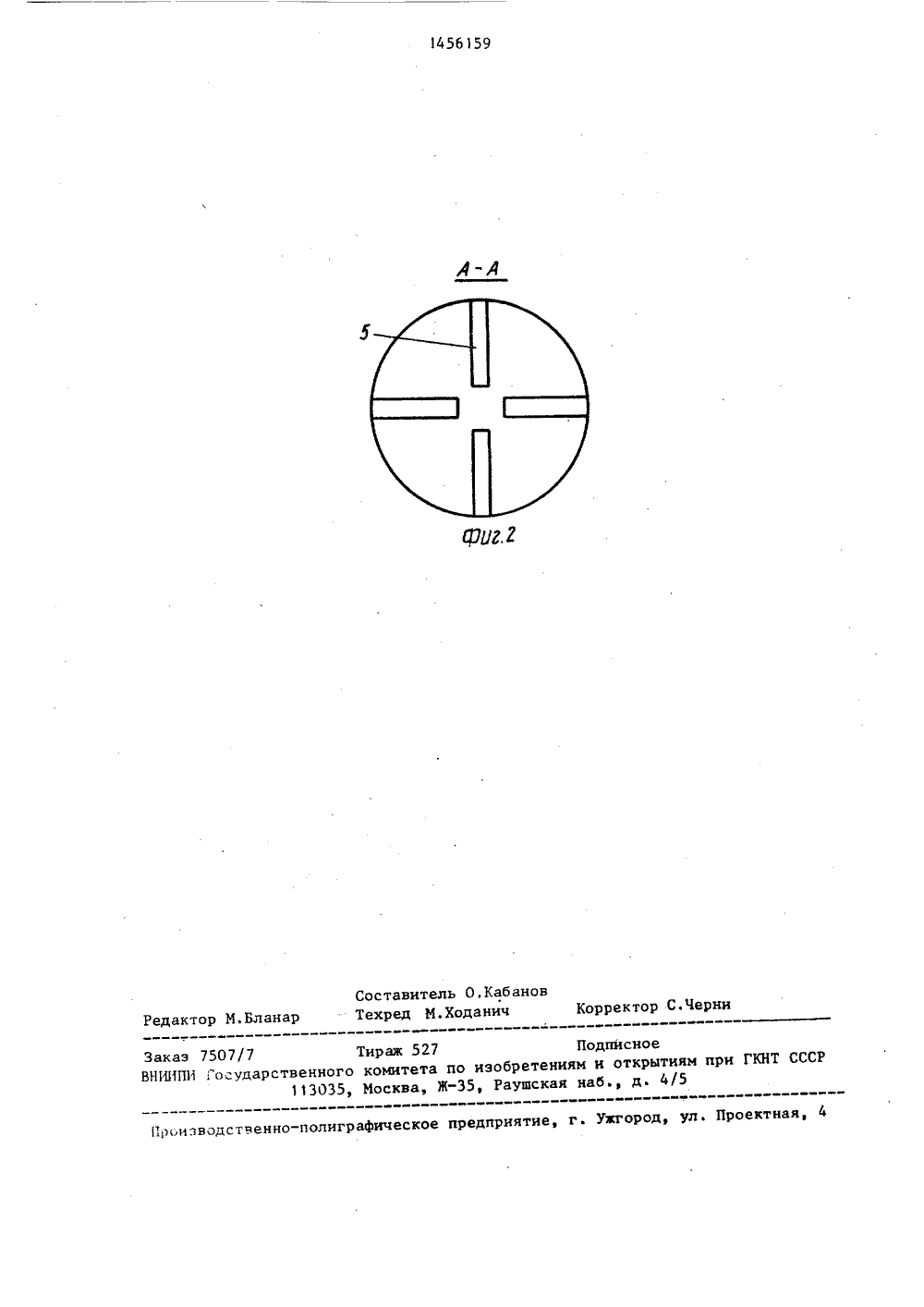

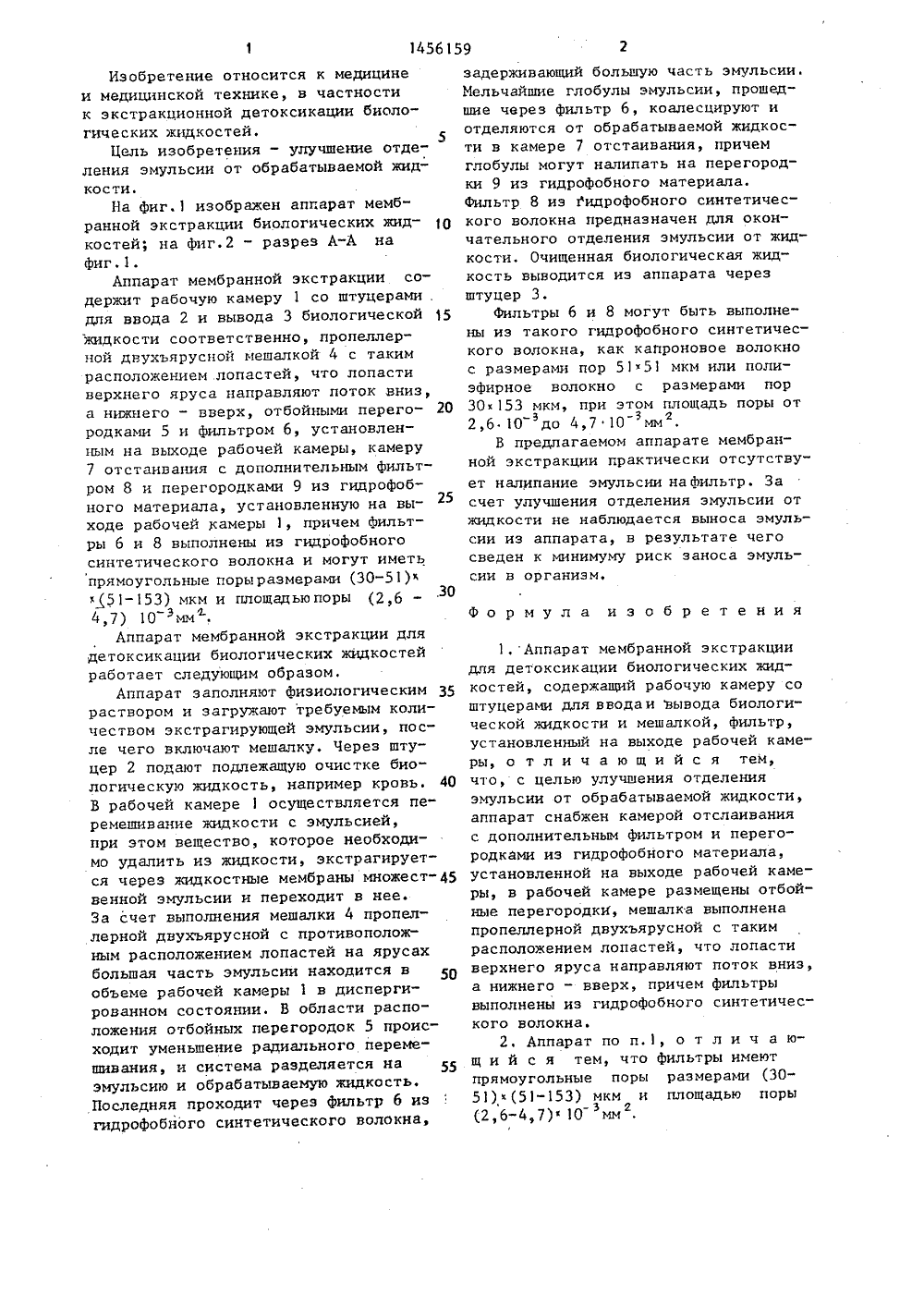

1456159 1,Аппарат мембранной экстракциидля детоксикации биологических жидкостей, содержащий рабочую камеру соштуцерами для вводаи вывода биологической жидкости и мешалкой, фильтр,установленный на выходе рабочей камеры, о т л и ч а ю щ и й с я тем,что, с целью улучшения отделенияэмульсии от обрабатываемой жидкости,аппарат снабжен камерой отслаиванияс дополнительным фильтром и перегородками из гидрофобного материала,установленной на выходе рабочей камеры, в рабочей камере размещены отбойные перегородки, мешалка выполненапропеллерной двухъярусной с такимрасположением лопастей, что лопастиверхнего яруса направляют поток вниз,а нижнего - вверх, причем фильтрывыполнены из гидрофобного синтетического волокна.2. Аппарат по п,1, о т л и ч а ющ и й с я тем, что фильтры имеютпрямоугольные поры размерами (3051)х(51-153) мкм и площадью поры(2,6-4,7)ф 10 мм ,Изобретение относится к медицине и медицинской технике, в частности к экстракционной детоксикации биологических жидкостей.Цель изобретения - улучшение отделения эмульсии от обрабатываемой жидкости.На фиг,1 изображен аппарат мембранной экстракции биологических жид костей; на фиг.2 - разрез А-А на фиг,1.Аппарат мембранной экстракции содержит рабочую камеру 1 со штуцерами . для ввода 2 и вывода 3 биологической 15 жидкости соответственно, пропеллерной двухъярусной мешалкой 4 с таким расположением лопастей, что лопасти верхнего яруса направляют поток вниз, а нижнего - вверх, отбойными перего родками 5 и фильтром 6, установленным на выходе рабочей камеры, камеру 7 отстаивания с дополнительным Фильтром 8 и перегородками 9 из гидрофоб- ного материала, установленную на выходе рабочей камеры 1, причем фильтры 6 и 8 выполнены из гидрофобного синтетического волокна и могут иметь прямоугольные порыраэмерами (30-51)кх 51-153) мкм и площадью поры (2,64,7) 10- -.Аппарат мембранной экстракции для детоксикации биологических жидкостей работает следующим образом.Аппарат заполняют Физиологическим 35 раствором и загружают требуемым количеством экстрагирующей эмульсии, после чего включают мешалку. Через штуцер 2 подают подлежащую очистке биологическую жидкость, например кровь. 40 В рабочей камере 1 осуществляется перемешивание жидкости с эмульсией, при этом вещество, которое необходимо удалить из жидкости, экстрагируется через жидкостные мембраны множественной эмульсии и переходит в нее. За счет выполнения мешалки 4 пропеллерной двухъярусной с противоположным расположением лопастей на ярусах большая часть эмульсии находится в объеме рабочей камеры 1 в диспергированном состоянии. В области расположения отбойных перегородок 5 происходит уменьшение радиального перемешивания, и система разделяется на 55 эмульсию и обрабатываемую жидкость, Последняя проходит через Фильтр 6 из гидрофобного синтетического волокна,задерживающий больную часть эмульсии. Мельчайшие глобулы эмульсии, прошедшие через Фильтр 6, коалесцируют и отделяются от обрабатываемой жидкости в камере 7 отстаивания, причем глобулы могут налипать на перегородки 9 из гидрофобного материала. Фильтр 8 иэ гидрофобного синтетического волокна предназначен для окончательного отделения эмульсии от жидкости. Очищенная биологическая жидкость выводится из аппарата через штуцер 3.Фильтры 6 и 8 могут быть выполнены из такого гидрофобного синтетического волокна, как капроновое волокно с размерами пор 5151 мкм или полиэфирное волокно с размерами пор 30153 мкм, при этом площадь поры от 2,610 до 4,7 10 ммВ предлагаемом аппарате мембранной экстракции практически отсутствует налипание эмульсии на Фильтр. За счет улучшения отделения эмульсии от жидкости не наблюдается выноса эмульсии из аппарата, в результате чего сведен к минимуму риск заноса эмульсии в организм,Формула изобретения1456159 Составитель О.КабановРедактор М.Бланар Техред И.Ходанич Корректор С.Черни Т СССР Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Закаэ 7507/7 Тираж 527 ВНИИПИ Государственного комитета по 113035, Москва, Ж
СмотретьЗаявка
4239575, 25.03.1987
МОСКОВСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. Д. И. МЕНДЕЛЕЕВА
ЮРТОВ ЕВГЕНИЙ ВАСИЛЬЕВИЧ, КОРОЛЕВА МАРИНА ЮРЬЕВНА, СЕРГИЕНКО ВАЛЕРИЙ ИВАНОВИЧ, ГУСЕВА ТАТЬЯНА ВАЛЕРИАНОВНА, БУЛЫГИНА ТАТЬЯНА ВЛАДИМИРОВНА, НИКОЛЮКИН АЛЕКСАНДР ВАСИЛЬЕВИЧ, МАРКИН СЕРГЕЙ СЕРГЕЕВИЧ, ЛОПУХИН ЮРИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: A61M 1/36
Метки: аппарат, биологических, детоксикации, жидкостей, мембранной, экстракции
Опубликовано: 07.02.1989
Код ссылки
<a href="https://patents.su/3-1456159-apparat-membrannojj-ehkstrakcii-dlya-detoksikacii-biologicheskikh-zhidkostejj.html" target="_blank" rel="follow" title="База патентов СССР">Аппарат мембранной экстракции для детоксикации биологических жидкостей</a>
