Демодулятор фазоманипулированных сигналов

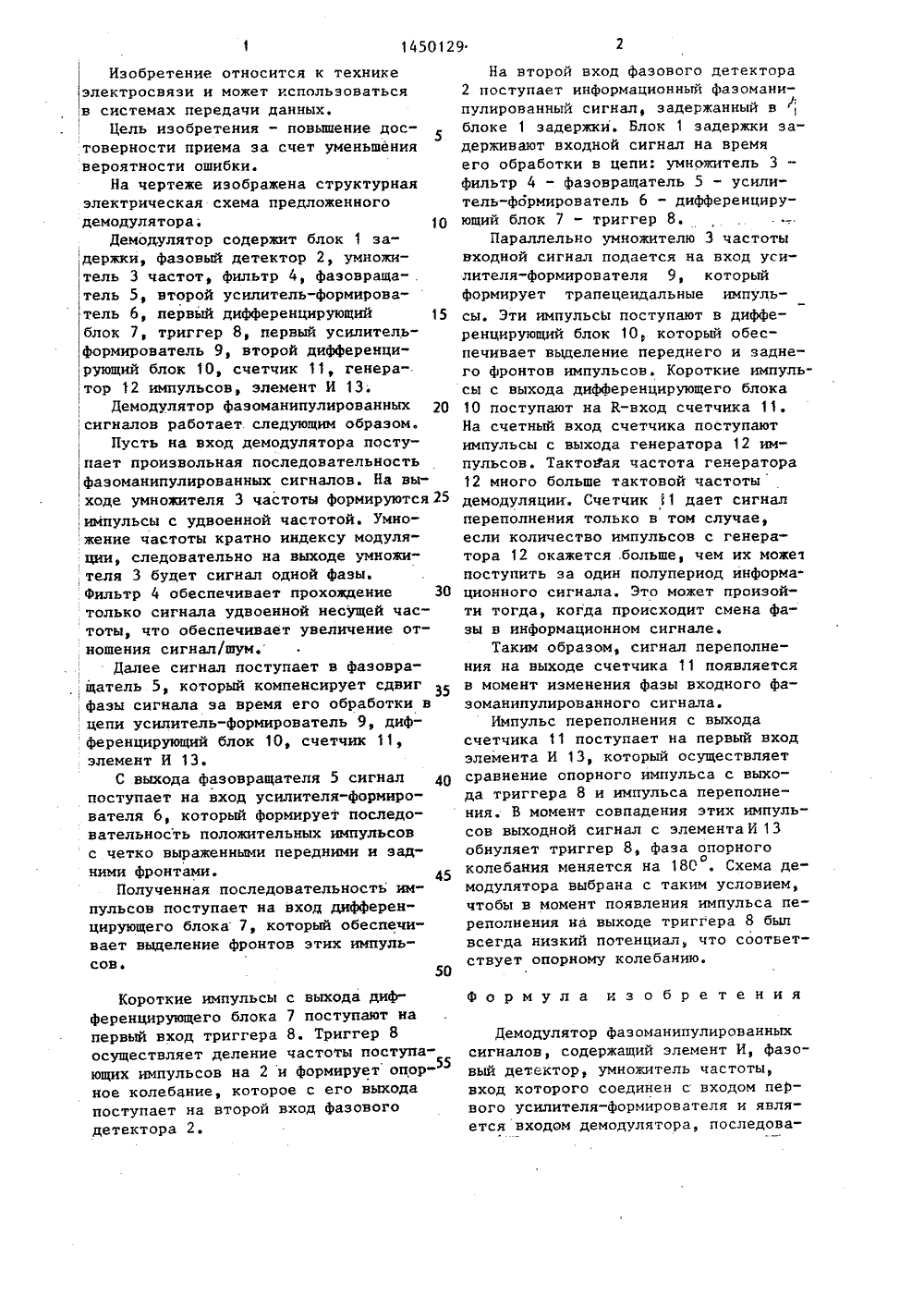

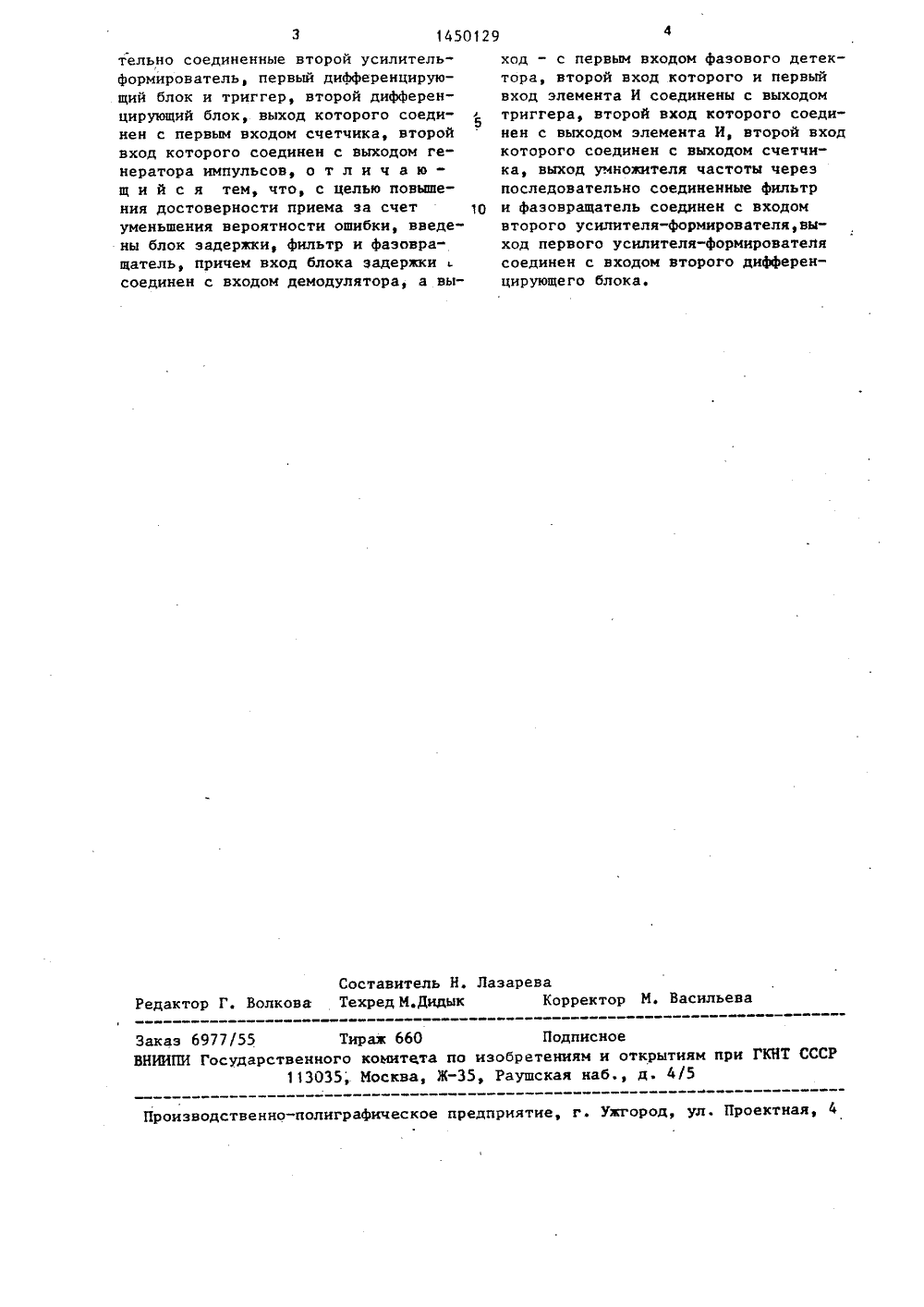

(Ю 4 Н 04 1. 27 22 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРВ 1058084, кл, Н 04 Ь 27/22, 1982.(54) ДКИОДУЛЯТОР фАЗОИАНИПУЛИРОВАННЫХ СИГНАЛОВ(52) Изобретение относится к техникеэлектросвязи и может использоватьсяв системах передачи данных. Цельизобретения - повышение достоверности приема за счет уменьшения вероятности ошибки. Демодулятор содержитфазовый детектор 2, умножитель 3 частот, усилители-формирователи 9 и 6,дифФеренцирующие блоки 7 и 10, триггер 8, счетчик 11, г-р 12 импульсов,элемент И 13. Для достижения цели в демодулятор введены блок 1 задержки, фильтр 4 и фазовращатель 5, фильтр 4 обеспечивает прохождение только сигнала удвоенной несущей частоты, что обеспечивает увеличение отношения сигнал/шум. Фазовращатель 5 компенсирует сдвиг фазы сигнала за время его обработки в цепи: усилитель-Формирователь 9, дифференцирующий блок 10, счетчик 11, элемент И 13. Блок 1 задержки задерживает входной сигнал на время его обработки в цепи: умно- житель 3, фильтр 4, фазовращатель 5, усилитель-формирователь 6, дюференцирующнй блок 7, триггер 8. Схема де- а модулятора выбрана с таким условием, чтобы в момент появления импульса переполнения на выходе триггера 8 бып всегда низкий потенциал,что соответ- С ствует опорному колебанию. 1 ил,9 авйИзобретение относится к техникеэлектросвязи и может использоватьсяв системах передачи данных.Цель изобретения - повышение дос"5товерности приема за счет уменьшениявероятности ошибки.На чертеже изображена структурнаяэлектрическая схема предложенногодемодулятора; 1 ОДемодулятор содержит блок 1 задержки, фазовый детектор 2, умножитель 3 частот, фильтр 4, фазовраща" .тель 5, второй усилитель-формирователь 6, первый дифференцирующий 15блок 7, триггер 8, первый усилитель"формирователь 9, второй дифференцирующий блок 10, счетчик 11, генератор 12 импульсов, элемент И 13.Демодулятор фазоманипулированных 20,сигналов работает следующим образом.Пусть на вход демодулятора посту:пает произвольная последовательностьфазоманипулированных сигналов. На вы,ходе умножителя 3 частоты формируются 25импульсы с удвоенной частотой. Умножение частоты кратно индексу модуляции, следовательно на выходе умножителя 3 будет сигнал одной фазы.фильтр 4 обеспечивает прохождение 30только сигнала удвоенной несущей частоты, что обеспечивает увеличение отношения сигнал/шум.Далее сигнал поступает в фазовра"щатель 5, который компенсирует сдвигфазы сигнала за время его обработки вцепи усилитель-формирователь 9, дифференцирующий блок 10, счетчик 11,элемент И 13.С выхода фазовращателя 5 сигнал 40поступает на вход усилителя-формирователя 6, который формирует последовательность положительных импульсовс четко выраженными передними и задними фронтами,45Полученная последовательность импульсов поступает на вход дифференцирующего блока 7, который обеспечивает выделение фронтов этих импульсов.50Короткие импульсы с выхода дифференцирующего блока 7 поступают на первый вход триггера 8. Триггер 8 осуществляет деление частоты поступающих импульсов на 2 и формирует опор 55 ное колебание, которое с его выхода поступает на второй вход фазового детектора 2. На второй вход фазового детектора 2 поступает информационный фазоманипулированный сигнал, задержанный в блоке 1 задержки. Блок 1 задержки задерживают входной сигнал на время его обработки в цепи: умножитель 3 - Фильтр 4 " фаэовращатель 5 - усилитель-Формирователь 6 - дифференцирующий блок 7 - триггер 8.Параллельно умножителю 3 частоты входной сигнал подается на вход усилителя-Формирователя 9, который формирует трапецеидальные импульсы. Эти импульсы поступают в дифференцирующий блок 10, который обеспечивает выделение переднего и заднего Фронтов импульсов. Короткие импульсы с выхода дифференцирующего блока 10 поступают на К-вход счетчика 11, На счетный вход счетчика поступают импульсы с выхода генератора 12 импульсов. Тактовая частота генератора 12 много больше тактовой частотыдемодуляции. Счетчик 11 дает сигнал переполнения только в том случае, если количество импульсов с генератора 12 окажется .больше, чем их можеч поступить за один полупериод информационного сигнала. Это может произойти тогда, когда происходит смена фазы в информационном сигнале.Таким образом, сигнал переполнения на выходе счетчика 11 появляется в момент изменения Фазы входного фазоманипулированного сигнала.Импульс переполнения с выхода счетчика 1 1 поступает на первый вход элемента И 13, который осуществляет сравнение опорного импульса с выхода триггера 8 и импульса переполнения, В момент совпадения этих импульсов выходной сигнал с элемента И 13 обнуляет триггер 8, фаза опорногоО колебания меняется на 180 . Схема демодулятора выбрана с таким условием, чтобы в момент появления импульса пере олнения на выходе триггера 8 был всегда низкий потенциал, что соответствует опорному колебанию.формула изобретенияДемодулятор фазоманипулированных сигналов, содержащий элемент И, фазовый детектор, умножитель частоты, вход которого соединен с входом первого усилителя-Формирователя и является входом демодулятора, последоваЗаказ 6977/55 Тираж 660 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035; Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 тельно соединенные второй усилительформирователь, первый дифференцирующий блок и триггер, второй дифференцирующий блок, выход которого соединен с первым входом счетчика, второйвход которого соединен с выходом генератора импульсов, о т л и ч а ю "щ и й с я тем, что, с целью повышения достоверности приема за счет 10уменьшения вероятности ошибки, введены блок задержки, фильтр и фазовращатель, причем вход блока задержкисоединен с входом демодулятора, а выход - с первым входом фазового детектора, второй вход которого и первыйвход элемента И соединены с выходомтриггера, второй вход которого соединен с выходом элемента И, второй входкоторого соединен с выходом счетчика, выход умножителя частоты черезпоследовательно соединенные фильтри фазовращатель соединен с входомвторого усилителя-формирователя,выход первого усилителя-формирователясоединен с входом второго дифференцирующего блока.
