Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

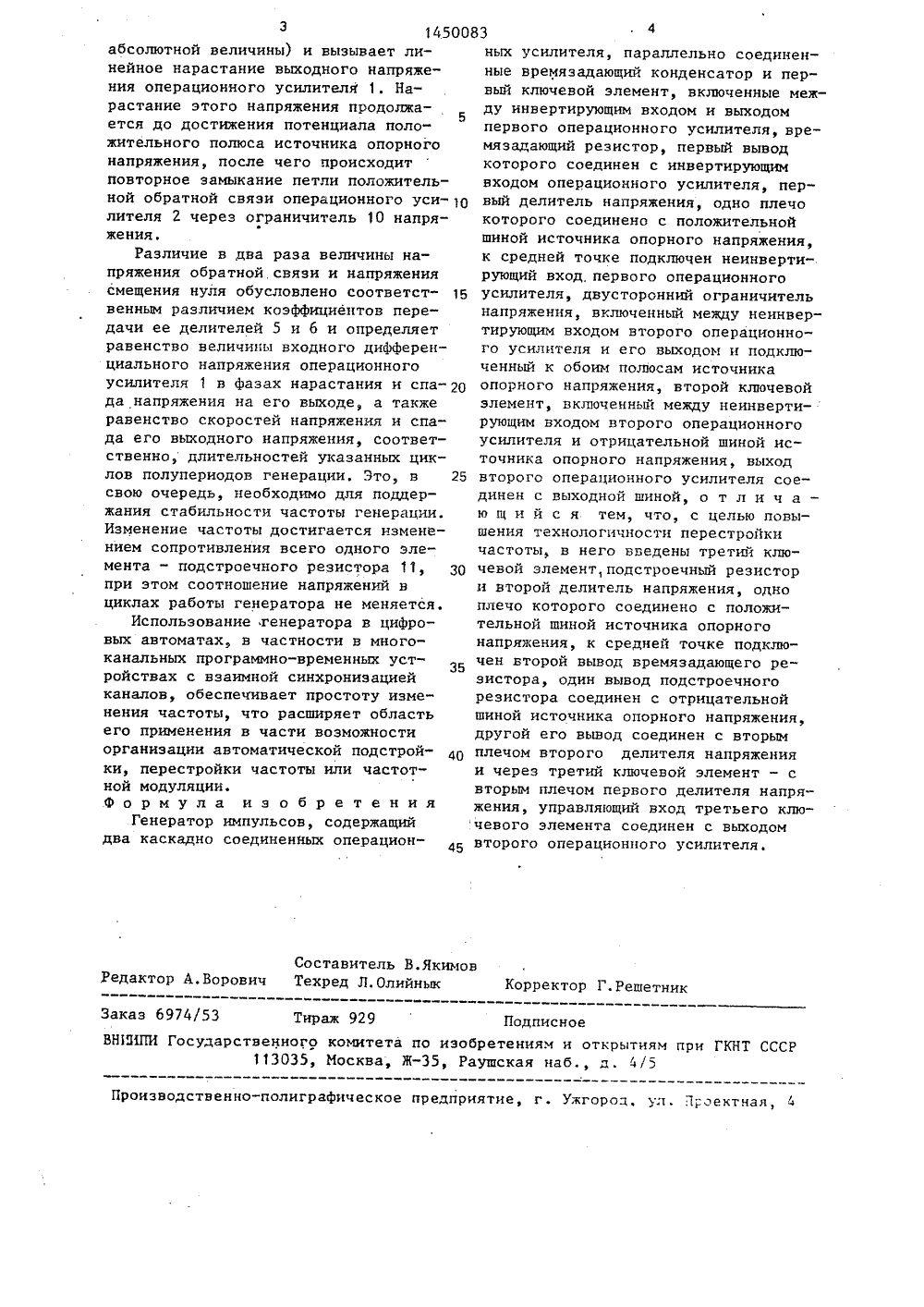

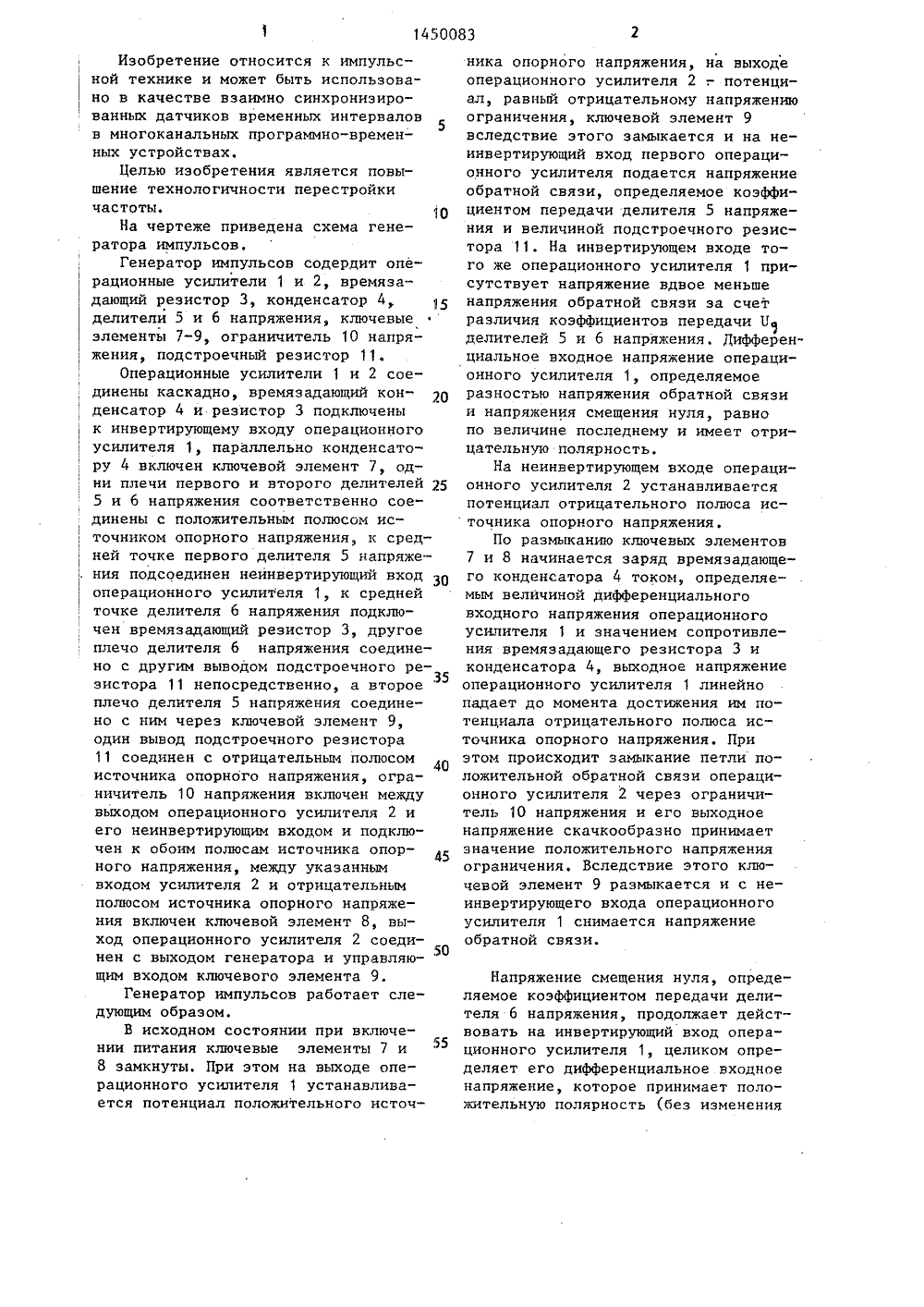

(51)4 Н 03 К 3/02 АНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Алексенко В.Г. Применение прецизионных аналоговых микросхем. М.: Радио и связь, 1985, с.115,Авторское свидетельство СССР У 718892, кл. Н 03 К 1/02, 27.07.78, (54) ГЕНЕРАТОР ИМПУЛЬСОВ(57) Изобретение относится к области электронной техники и может быть использовано в выс 1 костабильных импуль сных генераторах в многоканальных программно-временных устройствах. Целью изобретения является повышение технологичности перестройки частоты генератора. Указанное свойство достигается с помощью изменения сопротивления только одного подстроечногорезистора 11, который совместно срезистивными делителями напряжения5 и 6 и ключевым элементом 9, управляемым с выхода генератора, создаетусловие, обеспечивающее равенствовеличин входного дифференциальногонапряжения на входе операционногоусилителя 1 в фазе нарастания и спада выходного напряжения. Техническоепреимущество данного генератора посравнению с прототипом состоит впростоте изменения частоты и возможности автоматической подстройки исинхронизации в многоканальных программно-временных устройствах. 1 ил.Изобретение относится к импульсной технике и может быть использовано в качестве взаимно синхронизированных датчиков временных интерваловв многоканальных программно-временных устройствах,Целью изобретения является повышение технологичности перестройкичастоты. 10На чертеже приведена схема генератора импульсов.Генератор импульсов содердит операционные усилители 1 и 2, времязадающий резистор 3, конденсатор 4,делители 5 и б напряжения, ключевыеэлементы 7-9, ограничитель 10 напряжения, подстроечный резистор 11,Операционные усилители 1 и 2 соединены каскадно, времяэадающий кон" 20денсатор 4 и резистор 3 подключенык инвертирующему входу операционногоусилителя 1, параллельно конденсатору 4 включен ключевой элемент 7, одни плечи первого и второго делителей 255 и 6 напряжения соответственно соединены с положительным полюсом источником опорного напряжения, к средней точке первого делителя 5 напряже. ния подсоединен неинвертирующий вход 30операционного усилителя 1, к среднейточке делителя 6 напряжения подключен времязадающий резистор 3, другоеплечо делителя 6 напряжения соединено с другим выводом подстроечного резистора 11 непосредственно, а второе35плечо делителя 5 напряжения соединено с ним через ключевой элемент 9,один вывод подстроечного резистора11 соединен с отрицательным полюсомисточника опорного напряжения, ограничитель 10 напряжения включен междувыходом операционного усилителя 2 иего неинвертирующим входом и подключен к обоим полюсам источника опорного напряжения, между указаннымвходом усилителя 2 и отрицательнымполюсом источника опорного напряжения включен ключевой элемент 8, выход операционного усилителя 2 соединен с выходом генератора и управляю-50щим входом ключевого элемента 9.Генератор импульсов работает следующим образом.В исходном состоянии при включении питания ключевые элементы 7 и8 замкнуты. При этом на выходе операционного усилителя 1 устанавливается потенциал положительного источника опорного напряжения, на выходе операционного усилителя 2 в . потенциал, равный отрицательному напряжению ограничения, ключевой элемент 9 вследствие этого замыкается и на неинвертирующий вход первого операционного усилителя подается напряжение обратной связи, определяемое коэффициентом передачи делителя 5 напряжения и величиной подстроечного резистора 11. На инвертирующем входе того же операционного усилителя 1 присутствует напряжение вдвое меньше напряжения обратной связи за счет различия коэффициентов передачи Б делителей 5 и 6 напряжения. Дифференциальное входное напряжение операционного усилителя 1, определяемое разностью напряжения обратной связи и напряжения смещения нуля, равно по величине последнему и имеет отрицательную полярность.На неинвертирующем входе операционного усилителя 2 устанавливается потенциал отрицательного полюса источника опорного напряжения,По размыканию ключевых элементов 7 и 8 начинается заряд времязадающего конденсатора 4 током, определяемым величиной дифференциального входного напряжения операционного усилителя 1 и значением сопротивления времяэадающего резистора 3 и конденсатора 4, выходное напряжение операционного усилителя 1 линейно падает до момента достижения им потенциала отрицательного полюса источника опорного напряжения, При этом происходит замыкание петли положительной обратной связи операционного усилителя 2 через ограничитель 10 напряжения и его выходное напряжение скачкообразно принимает значение положительного напряжения ограничения. Вследствие этого ключевой элемент 9 размыкается и с неинвертирующего входа операционного усилителя 1 снимается напряжение обратной связи. Напряжение смещения нуля, определяемое коэффициентом передачи делителя 6 напряжения, продолжает действовать на инвертирующий вход операционного усилителя 1, целиком определяет его дифференциальное входное напряжение, которое принимает положительную полярность (без измененияЭ 145008 абсолютной величины) и вызывает линейное нарастание выходного напряжения операционного усилителя 1. Нарастание этого напряжения продолжа 5 ется до достижения потенциала положительного полюса источника опорного напряжения, после чего происходит повторное замыкание петли положительной обратной связи операционного уси лителя 2 через ограничитель 10 напряжения.Различие в два раза величины напряжения обратной связи и напряжения смещения нуля обусловлено соответст" 15 венным различием коэффициентов передачи ее делителей 5 и 6 и определяет равенство величины входного дифференциального напряжения операционного усилителя 1 в фазах нарастания и спа да напряжения на его выходе, а также равенство скоростей напряжения и спада его выходного напряжения, соответственно, длительностей указанных циклов полупериодов генерации, Зто, в 25 свою очередь, необходимо для поддержания стабильности частоты генерации. Изменение частоты достигается изменением сопротивления всего одного элемента - подстроечного резистора 11, З 0 при этом соотношение напряжений в циклах работы генератора не меняется.Использование .генератора в цифровых автоматах, в частности в многоканальных программно-временных уст 35 ройствах с взаимной синхронизацией каналов, обеспечивает простоту изменения частоты, что расширяет область его применения в части возможности организации автоматической подстрой ки, перестройки частоты или частотной модуляции.Формула и э обретенияГенератор импульсов, содержащий два каскадно соединенных операцион ных усилителя, параллельно соединенные времязадающий конденсатор и первый ключевой элемент, включенные между инвертирующим входом и выходомпервого операционного усилителя, времязадающий резистор, первый выводкоторого соединен с инвертирующимвходом операционного усилителя, первый делитель напряжения, одно плечокоторого соединено с положительнойшиной источника опорного напряжения,к средней точке подключен неинвертирующий вход, первого операционногоусилителя, двусторонний ограничительнапряжения, включенный между неинвертирующим входом второго операционного усилителя и его выходом и подключенный к обоим полюсам источникаопорного напряжения, второй ключевойэлемент, включенный между неинвертирующим входом второго операционногоусилителя и отрицательной шиной источника опорного напряжения, выходвторого операционного усилителя соединен с выходной шиной, о т л и ч а -ю щ и й с я тем, что с целью повышения технологичности перестройкичастоты, в него введены третий ключевой элемент, подстроечный резистори второй делитель напряжения, одноплечо которого соединено с положительной шиной источника опорногонапряжения, к средней точке подключен второй вывод времязадающего резистора, один вывод подстроечногорезистора соединен с отрицательнойшиной источника опорного напряжения,другой его вывод соединен с вторымплечом второго делителя напряженияи через третий ключевой элемент - свторым плечом первого делителя напряжения, управляющий вход третьего ключевого элемента соединен с выходомвторого операционного усилителя. Составитель В.ЯкимовРедактор А.Ворович Техред Л.Олийнык Корректор Г.Решетник Производственно-полиграфическое предприятие, г. Ужгород, Ул, П;оектная, 4 Заказ 6974/53 Тираж 929 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
4224776, 17.02.1987
ПРЕДПРИЯТИЕ ПЯ Г-4088
АНДРЕЕВ АНАТОЛИЙ ВЛАДИМИРОВИЧ, ПОРОТОВ ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03K 3/02
Опубликовано: 07.01.1989
