Состав для моделирования деталей при изготовлении бюгельных зубных протезов

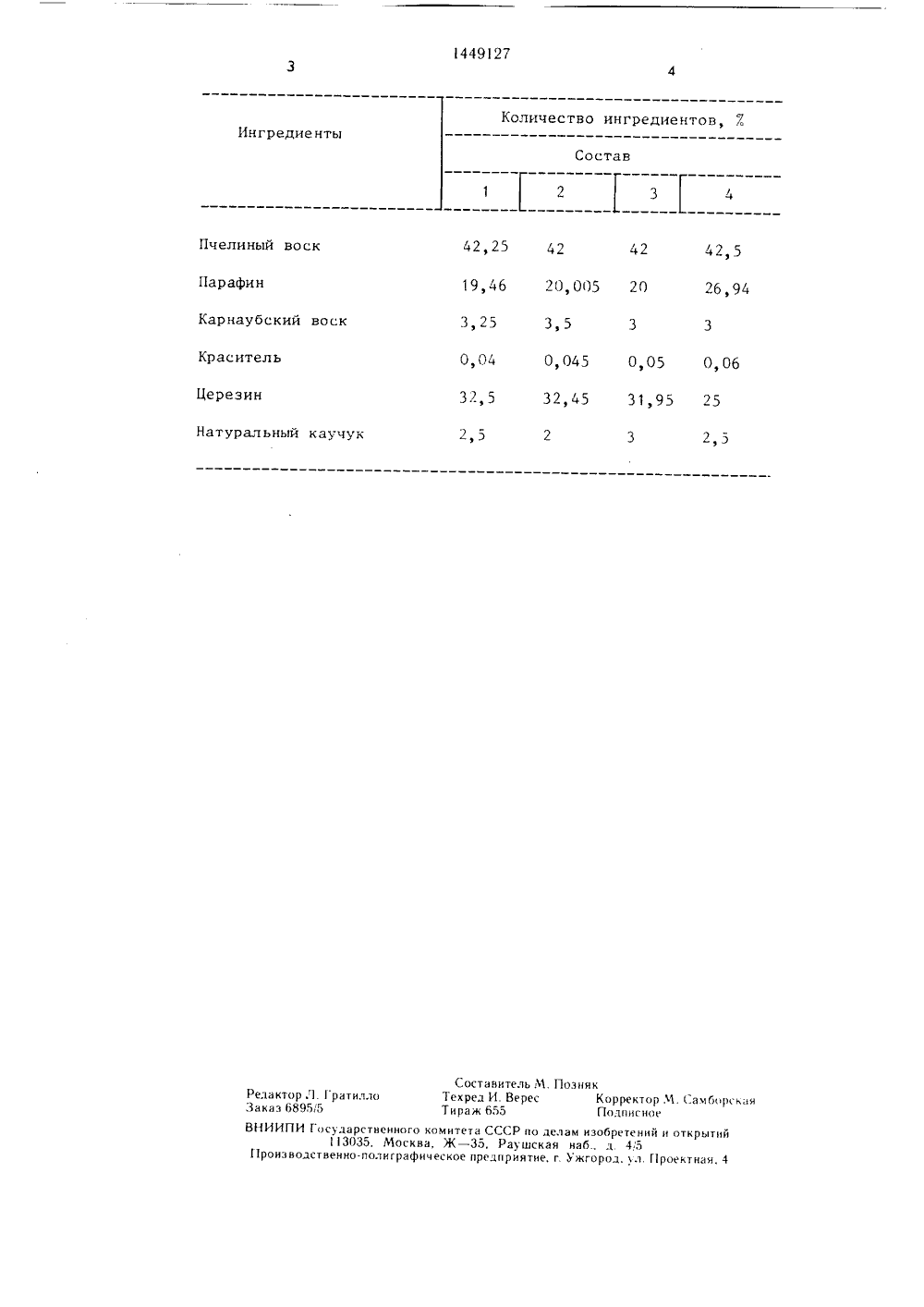

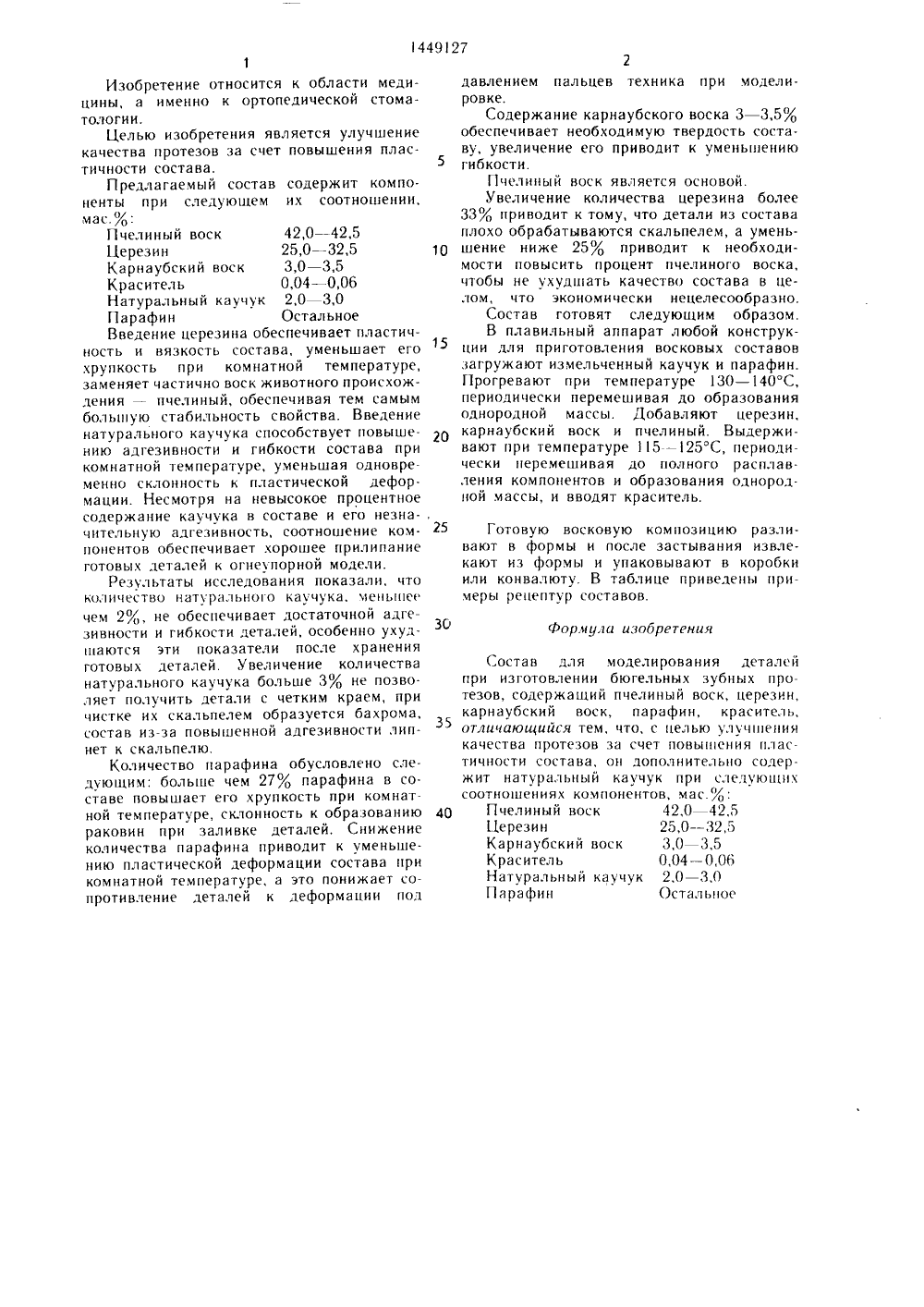

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ 4 127 СПУБЛИК 1 К 6/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тельскнй и Ж.удина и. ериаловеде пина, 1962 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) Гернер Е. Г., Аронов. Мнне по стоматологии, М.: Ме. 159 ТАВ ДЛЯ МОДЕЛИРОВАНИЯПРИ ИЗГОТОВЛЕНИИ БЮЗУБНЫХ ПРОТЕЗОВповышения пластичности состав мас.00: пчелиный воск 42 - 42,5; - 32,5; карнаубский воск 3 - 3,5; й каучук 2 - 3; краситель 0,04 - фин остальное. Состав готовят компонентов при нагревани(54) СОС ДЕТАЛ ЕЙ ГЕЛЬНЫХ (57) Для содержит, церезин 25 натуральны 0 06; пара смешением1 табл.1Изобретение относится к области медицины, а именно к ортопедической стоматологии.Целью изобретения является улучшение качества протезов за счет повышения пластичности состава.Предлагаемый состав содержит компоненты при следующем их соотношении, мас. Я:Пчелиный воск 42,0 - 42,5Церезин 25,0 - 32,5 10 Карнаубский воск 3,0 - 3,5Краситель 0,04 - 0,06Натуральный каучук 2,0 3,0Парафин ОстальноеВведение церезина обеспечивает пластичность и вязкость состава, уменьшает его хрупкость при комнатной температуре, заменяет частично воск животного происхождения - пчелиный, обеспечивая тем самым большую стабильность свойства. Введение натурального каучука способствует повышению адгезивности и гибкости состава при комнатной температуре, уменьшая одновременно склонность к пластической деформации. Несмотря на невысокое процентное содержание каучука в составе и его незна-, чительную адгезивность, соотношение компонентов обеспечивает хорошее прилипание готовых деталей к огнеупорной модели.Результаты исследования показали, что количество натурального каучука, меньшее чем 2 О; не обеспечивает достаточной адгезивности и гибкости деталей, особенно ухудшаются эти показатели после хранения готовых деталей. Увеличение количества натурального каучука больше Зо/ не позволяет получить детали с четким краем, при чистке их скальпелем образуется бахрома, состав из-за повышенной адгезивности липнет к скальпелю.Количество парафина обусловлено следующим: больше чем 27 О парафина в составе повышает его хрупкость при комнатной температуре, склонность к образованию 40 раковин при заливке деталей. Снижение количества парафина приводит к уменьшению пластической деформации состава при комнатной температуре, а это понижает сопротивление деталей к деформации под давлением пальцев техника при моделировке.Содержание карнаубского воска 3 - 3,5 О обеспечивает необходимую твердость составу, увеличение его приводит к уменьшению гибкости.Пчелиный воск является основой.Увеличение количества церезина более 33 О приводит к тому, что детали из состава плохо обрабатываются скальпелем, а уменьшение ниже 25 Я приводит к необходимости повысить процент пчелиного воска, чтобы не ухудшать качество состава в целом, что экономически нецелесообразно.Состав готовят следующим образом.В плавильный аппарат любой конструкции для приготовления восковых составов загружают измельченный каучук и парафин. Прогревают при температуре 130 - 140 С, периодически перемешивая до образования однородной массы. Добавляют церезин, карнаубский воск и пчелиный. Выдерживают при температуре 115- - 125 С, периодически перемешивая до полного расплавления компонентов и образования однород. ной массы, и вводят краситель,Готовую восковую композицию разливают в формы и после застывания извлекают из формы и упаковывают в коробки или конвалюту. В таблице приведены примеры рецептур составов.формула изобретенияСостав для моделирования деталей при изготовлении бюгельных зубных протезов, содержащий пчелиный воск, церезин, карнаубский воск, парафин, краситель, отличающийся тем, что, с целью улучшения качества протезов за счет повышения плас. тичности состава, он дополнительно содержит натуральный каучук при следукгщих соотношениях компонентов, мас.ф:Пчелиный воск 42,0 42,5 Церезин 25,0 - 32,5Карнаубский воск 3,0- 3,5Краситель 0,04 - 0,06Натуральный каучук 2,0 3,0Парафин Остальное,57 2,5 Натуральный каучук Составитель М. ПознякРедактор Л Гратилло Техред И. Верее Корректор М. СамборскаяЗаказ 689515 Тираж 655 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 45Г 1 роизводственно.полиграфическое предприятие, г. Ужгород, ул, Гроектная, 4 42,25 19,46 0,04 3,5 О, 045 32,45
