Способ обогащения сидеритизированных бокситов

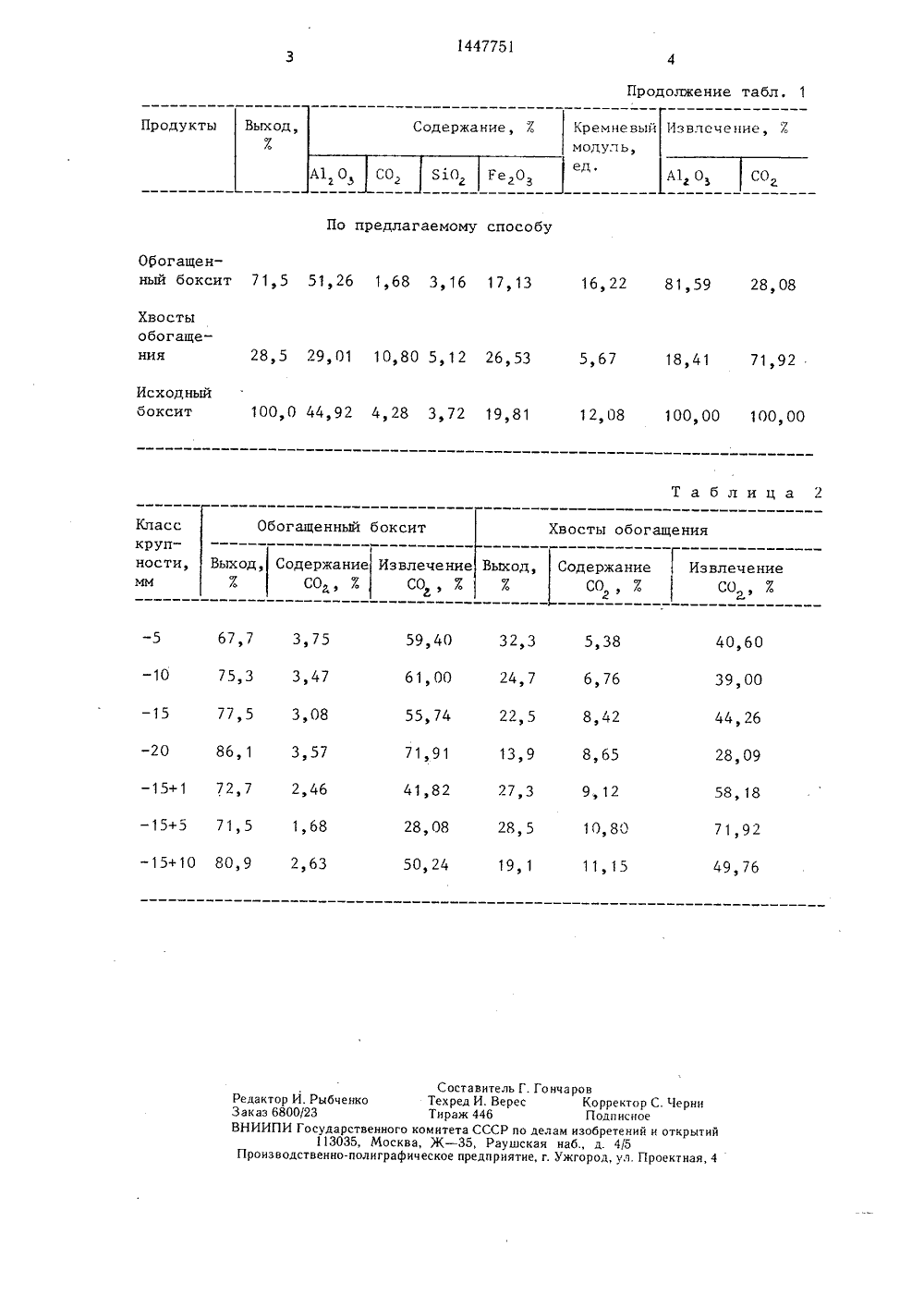

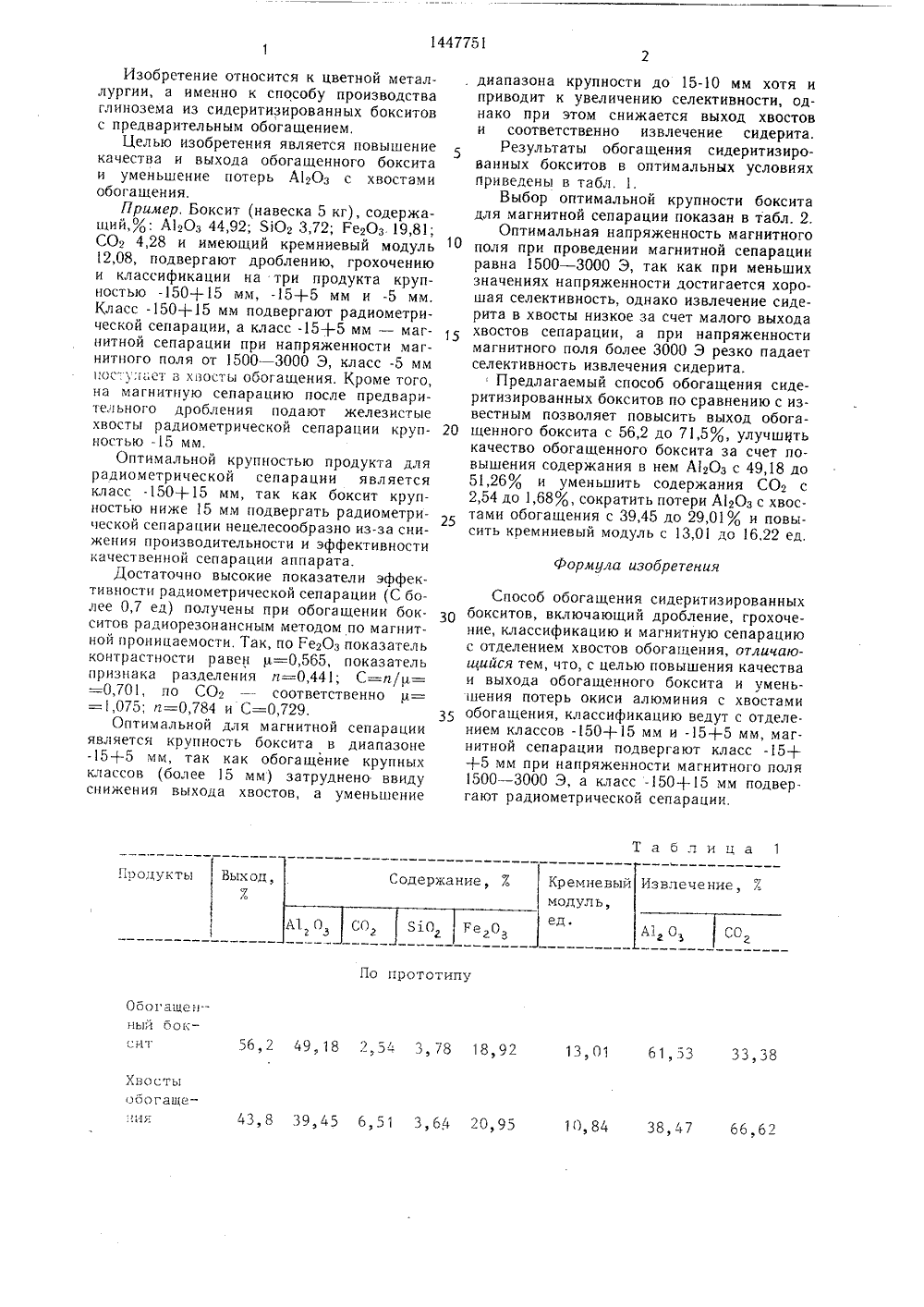

(51) 4 С 7 00 иту и др твен 160 и ме- произ- анных 4 ь ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗОБ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Рудненский индустриальный инс(56) Деревянкин В. А., Кузнецов С. ИКомплексное использование низкокаченых бокситов, М.: Металлургия, 1972, с164.(54) СПОСОБ ОБОГАЩЕНИЯ СИДТИЗИРОВАННЫХ БОКСИТОВ(57) Изобретение относится к цветноталлургии, а конкретно к способуводства глинозема из сидеритизиров Я,11447751 А 1 бокситов с предварительным обогащением. Цель изобретения - повышение качества и выхода обогащенного боксита и уменьшение потерь А 0 с хвостами обогащения. Боксит подвергают дроблению, грохочению и классификации на три продукта крупностью -150+15 мм, -15+5 мм и -5 мм. Продукт крупностью -150-15 мм подвергают радиометрической сепарации, класс - 5+ +5 мм - магнитной радиометрической сепарации при напряженности магнитного поля 1500 - 3000 Э. Изобретение позволяет повысить выход обогащенного боксита до 71,5%, содержание в нем А 120; до 51,26%, уменьшить содержание СО 2 до 1,68%, сократить потери А 10 з с хвостами обогащения до 29,01% и повысить кремниевый модуль до 16,22 ед. 2 табл.1447751 Формула изобретения Таблица 1 г 1 родукты Выход,7, По прототип Обогащенный бок 18 2 54 3 3,0 18,9 р э Хвое гыооогаще 43,8 39,4 51 З,б 4 20,9 Изобретение относится к цветной металлургии, а именно к способу производства глинозема из сидеритизированных бокситов с предварительным обогащением,Целью изобретения является повышение качества и выхода обогащенного боксита и уменьшение потерь АгОз с хвостами обогащения.Пример, Боксит (навеска 5 кг), содержащий,%: А 1 гОз 44,92; ЯОг 3,72; гегОз 19,81; СОг 4,28 и имеющий кремниевый модуль 12,08, подвергают дроблению, грохочению и классификации на три продукта крупностью -150+15 мм, -5+5 мм и -5 мм, Класс -150+15 мм подвергают радиометрической сепарации, а класс -15+5 мм - магнитной сепарации при напряженности магнитного поля от 1500 - 3000 Э, класс -5 мм пос- у; ает в хвосты обогащения. Кроме того, на магнитную сепарацию после предварител ьного дробления подают железистые хвосты радиометрической сепарации крупностью -15 мм.Оптимальной крупностью продукта для радиометрической сепарации является класс -150+15 мм, так как боксит крупностью ниже 15 мм подвергать радиометрической сепарации нецелесообразно из-за снижения производительности и эффективности качественной сепарации аппарата.Достаточно высокие показатели эффективности радиометрической сепарации (С более 0,7 ед) получены при обогащении бокситов радиорезонансным методом по магнитной проницаемости. Так, по РегОз показатель контрастности равен ц=0,565, показатель признака разделения п=0,441; С=п/р= =0,701, по СОг - соответственно р= =1,О 5; а=0,784 и С=0,729.Оптимальной для магнитной сепарации является крупность боксита в диапазоне -15+5 мм, так как обогащение крупных классов (более 15 мм) затруднено ввиду снижения выхода хвостов, а уменьшение, диапазона крупности до 15-10 мм хотя иприводит к увеличению селективности, однако при этом снижается выход хвостов и соответственно извлечение сидерита,Результаты обогащения сидеритизированных бокситов в оптимальных условиях приведены в табл. 1.Выбор оптимальной крупности бокситадля магнитной сепарации показан в табл. 2.Оптимальная напряженность магнитногополя при проведении магнитной сепарации равна 1500 - 3000 Э, так как при меньших значениях напряженности достигается хорошая селективность, однако извлечение сиде- рита в хвосты низкое за счет малого выхода хвостов сепарации, а при напряженности магнитного поля более 3000 Э резко падает селективность извлечения сидерита.Предлагаемый способ обогащения сидеритизированных бокситов по сравнению с известным позволяет повысить выход обога щенного боксита с 56,2 до 71,5%, улучшцтькачество обогащенного боксита за счет повышения содержания в нем АгОз с 49,18 до 51,26% и уменьшить содержания СОг с 2,54 до 1,68%, сократить потери АгОз с хвостами обогащения с 39,45 до 29,01% и повысить кремниевый модуль с 13,0 до 16,22 ед. Способ обогащения сидеритизированных бокситов, включающий дробление, грохочение, классификацию и магнитную сепарацию с отделением хвостов обогащения, отличаюиийся тем, что, с целью повышения качества и выхода обогащенного боксита и уменьшения потерь окиси алюминия с хвостами обогащения, классификацию ведут с отделением классов -50+15 мм и -15+5 мм, магнитной сепарации подвергают класс -15+ +5 мм при напряженности магнитного поля 1500 - 3000 Э, а класс -150+15 мм подвергают радиометрической сепарации,Кремневый Извлечение, 7. модуль,Л О 10,84 38,4 бб,б,92 сходныйоксит 4,9 10 2 19,8 00,00 100,0 лица богащенный боксит Хвосты о Класс крупения ход, Содержание Извлечение Выход, Содержани % СО, % СО , % % СО , 7У Извлечен СО,82 0,80- 15 28, 08 92 5+ 50,49,Г. Гончарс Корректор С. ЧерниПодписноезобретений и открытий о делам и ская наб тие, г. Ужг 4/5д, ул. Проектная роизводст востыбогащеия 51, 26 1,68 3, 16 17, 13 29,01 10,80 5,12 26,53 75,3 3,47 77,5 3,08 1,5 1,68 0,9 2,63 Составител ыбченко Техред И. Вер Тираж 446 ударственного комитета СССР 13035, Москва, Ж - 35, Рау нно-полиграфическое предпри
