Способ испытания оттаивающих грунтов и прессиометр для его осуществления

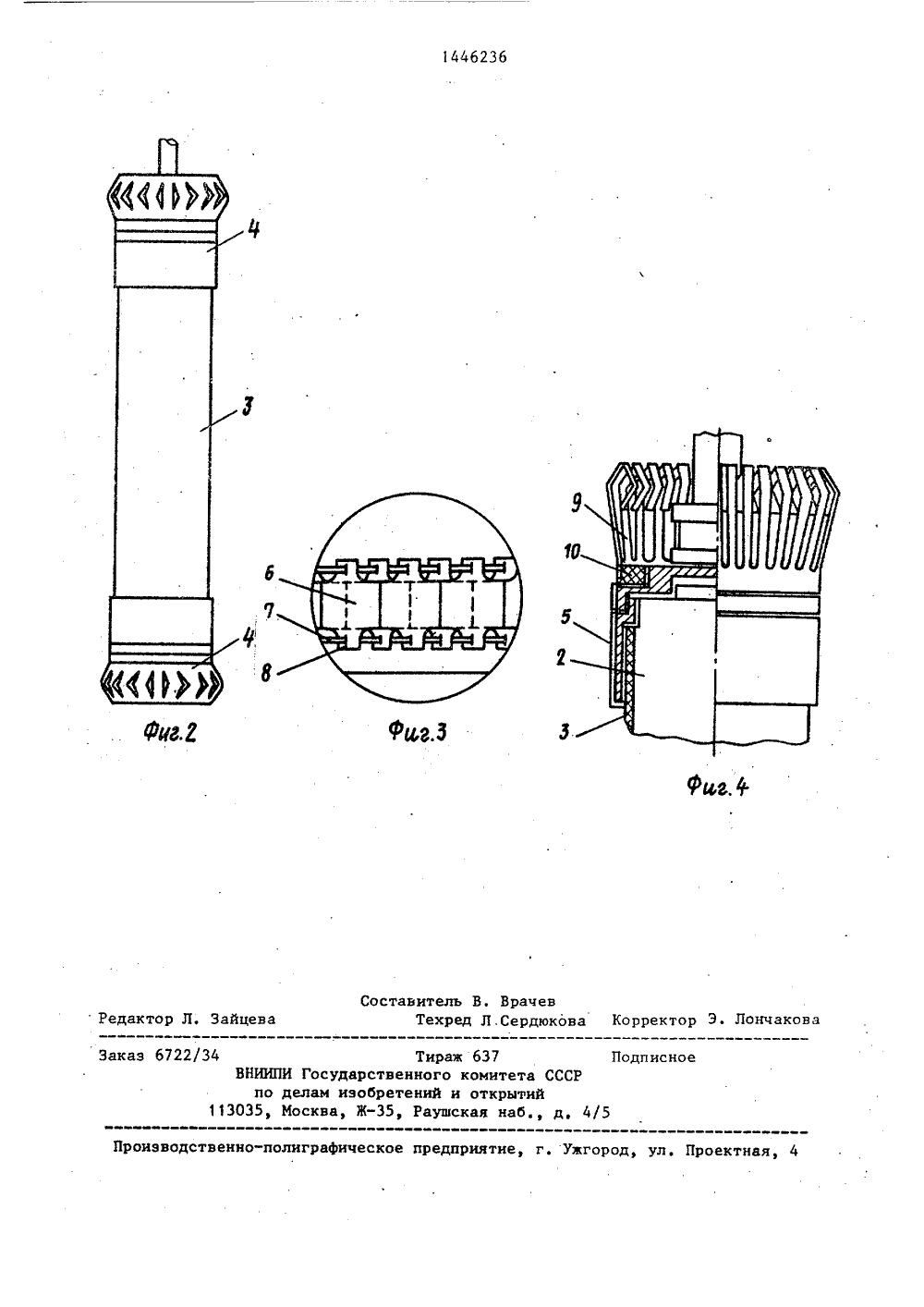

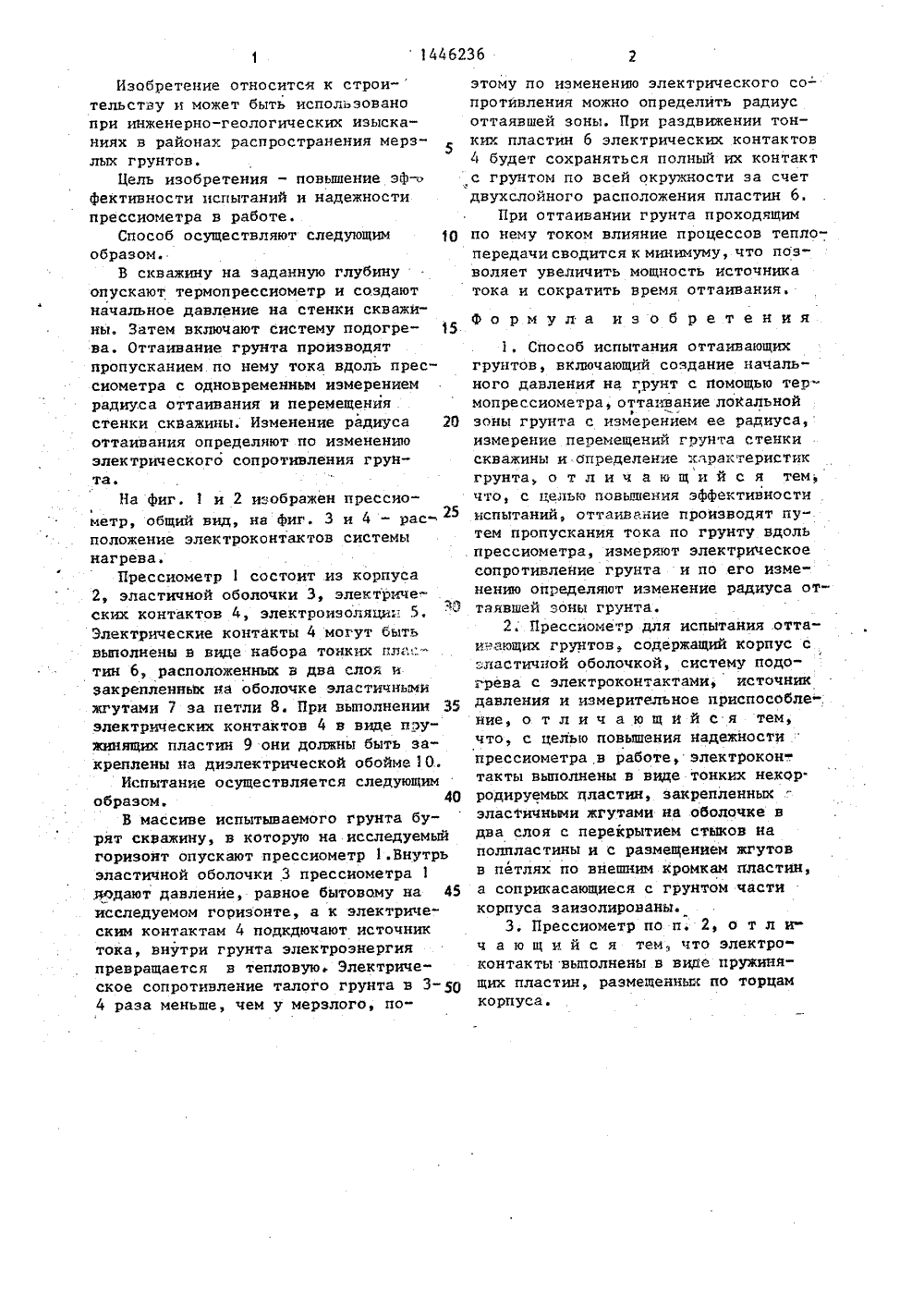

/00 Е РЕТ ВИДЕТЕПЬСТ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИ Н АВТОРСКОМУ 4243684/31-3311,05.87(7) Уральский электромеханическийинститут инженеров железнодорожноготранспорта им. Я.М. Свердлова(54) СПОСОБ ИСПЫТАНИЯ ОТТАИВАЮЩИХГРУНТОВ И ПРЕССИОМЕТР ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к строи.тельству, к устройствам для испытания грунтов под основания сооруже,801446236, Аний. С целью повышения эффективности испытаний и надежности прессиометра в работе, оттаивание производят пропусканием тока по грунту вдоль прес,сиометра, а изменение радиуса оттаявшей зоны определяют по изменению электрического сопротивления грунта. Прессиометр 1, состоящий из корпуса, эластичной оболочки 3 и электрокон" тактов 4, опускают в скважину. Внутри прессиометра создают давление, равное бытовому на исследуемом горизонте, после чего к электрическим контактам 4 подключают источник тока. Оттаивание грунта происходит за счет превращения электрической энергии в а тепловую. Варьируя мощностью источника тока, можно регулировать время оттаивания и радиус оттаявшей зоны, 2 с. , из.п. ф-лы, 4 ил.Изобретение относится к строительству и может быть использовано при инженерно-геологических изысканиях в районах распространения мерз" лых грунтов.Цель изобретения - повышение эф- фективности испытаний и надежности прессиометра в работе.Способ осуществляют следующим 10 образом.В скважину на заданную глубину опускают термопрессиометр и создают начальное давление на стенки скважины. Затем включают систему подогре ва, Оттаивание грунта производят пропусканием но нему тока вдоль прессиометра с одновременным измерением радиуса оттаивания и перемещения стенки скважины, Изменение радиуса 20 оттаивания определяют по изменению электрического сопротивления грунта.На фиг.и 2 изображен прессио 25 метр, общий вид, на фиг. 3 и 4 - рас положение электроконтактов системы нагрева.Прессиометр 1 состоит из корпуса 2, эластичной оболочки 3, электрических контактов 4, электроизоляции 5,0 Электрические контакты 4 могут быть выполнены и виде набора тонких пластин 6, расположенных в два слоя в закрепленных на оболочке эластичными жгутами 7 за петли 8. При выполнении 35 электрических контактов 4 в виде пружинящих пластин 9 они должны быть закреплены на диэлектрической обойме 10.Испытание осуществляется следующим образом, 40В массиве испытываемого грунта бурят скважину, в которую на исследуемый горизонт опускают прессиометр 1.Внутрь эластичной оболочки 3 прессиометра 1 Задают давление, равное бытовому на 45 исследуемом горизонте, а к электрическим контактам 4 подкдючают источник тока, внутри грунта электроэнергия превращается в тепловую. Электрическое сопротивление талого грунта в 3-50 4 раза меньше чем у мерзлого, поэтому по изменению электрического со- противления можно определить радиус оттаявшей зоны. При раздвижении тонких пластин 6 электрических контактов 4 будет сохраняться полный их контакт с грунтом по всей окружности за счет двухслойного расположения пластин 6.При оттаивании грунта проходящим по нему током влияние процессов тепло- передачи сводится к минимуму, что позволяет увеличить мощность источника тока и сократить время оттаивания.Формула изобретения1. Способ испытания оттаивающих грунтов, включающий создание начального давления на грунт с помощью термопрессиометра, оттаивание локальнойВзоны грунта с измерением ее радиуса, измерение перемещений грунта стенки скважины и определение характеристик грунта, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности испытаний, оттаивание производят пу" тем пропускания тока по грунту вдоль прессиометра, измеряют электрическое сопротивление грунта и по его изменению определяют изменение радиуса оттаявшей зоны грунта.2. Прессиометр для испытания оттаивающих грунтов, содержащий корпус с эластичной оболочкой, систему подогрева с электроконтактами, источник давления и измерительное приспособле-, ние, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности прессиометра,в работе, электрокон-. такты выполнены в виде тонких нектар. родируемых пластин, закрепленных эластичными жгутами на оболочке в два слоя с перекрытием стыков иа полпластины и с размещением жгутов в петлях по внешним кромкам пластин, а соприкасающиеся с грунтом части корпуса заизолированы.3, Прессиометр по п, 2, о т л и ч а ю щ и й с я тем, что электро- контакты выполнены в виде пружинящих пластин, размещенных по торцам корпуса.1446236 ф Составитель В, Врачев Техред Л .Сердюков рректор Э, ЛончаковРедактор Л, Зайцев Заказ 6722/3 дписное 4/5 Производственно-полиграфическое предприятие, г. Ужгор оектна Тираж ВНИИПИ Государственного по делам изобретений и 3035, Москва, Ж, Раушс
