Генератор пачки импульсов

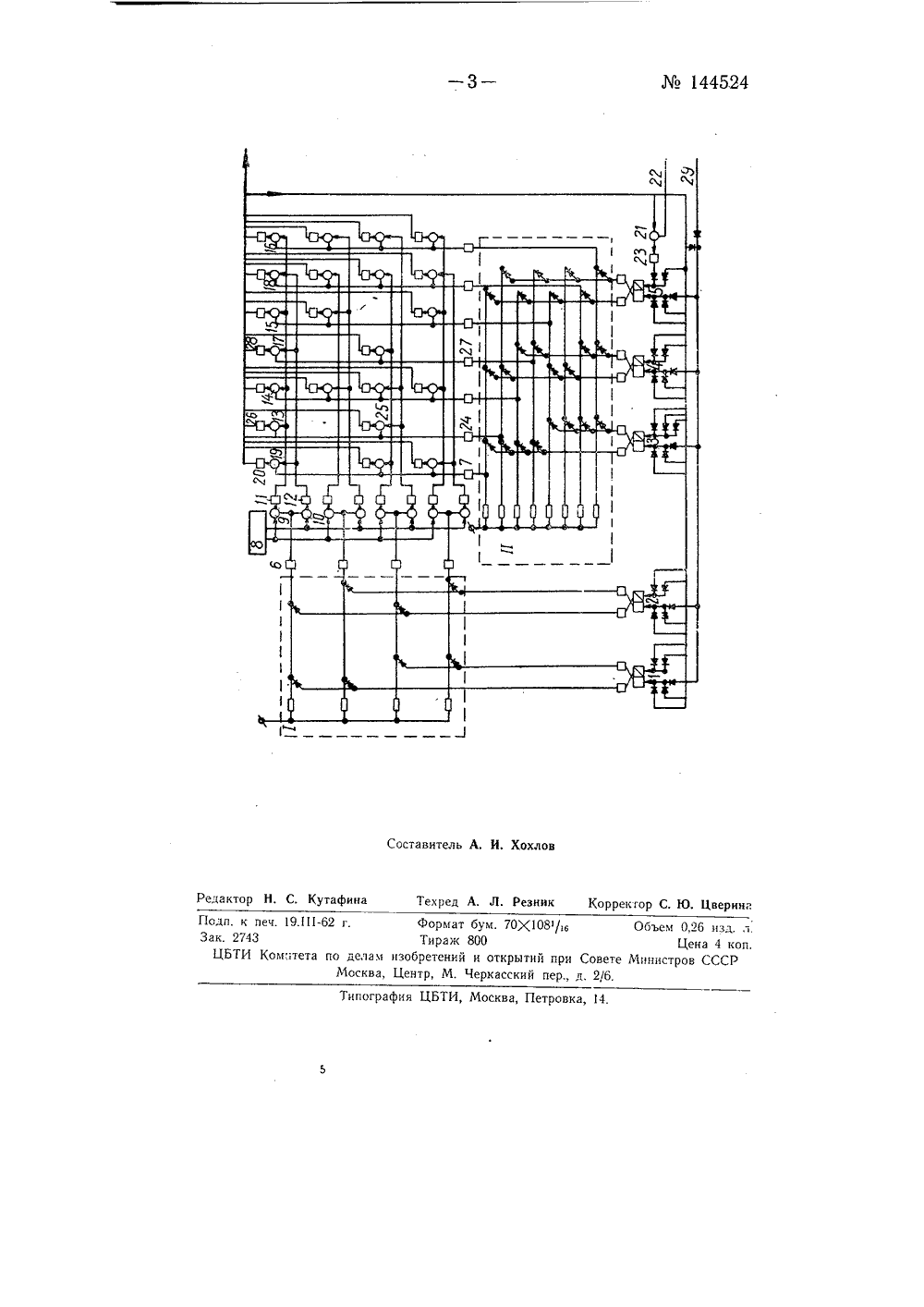

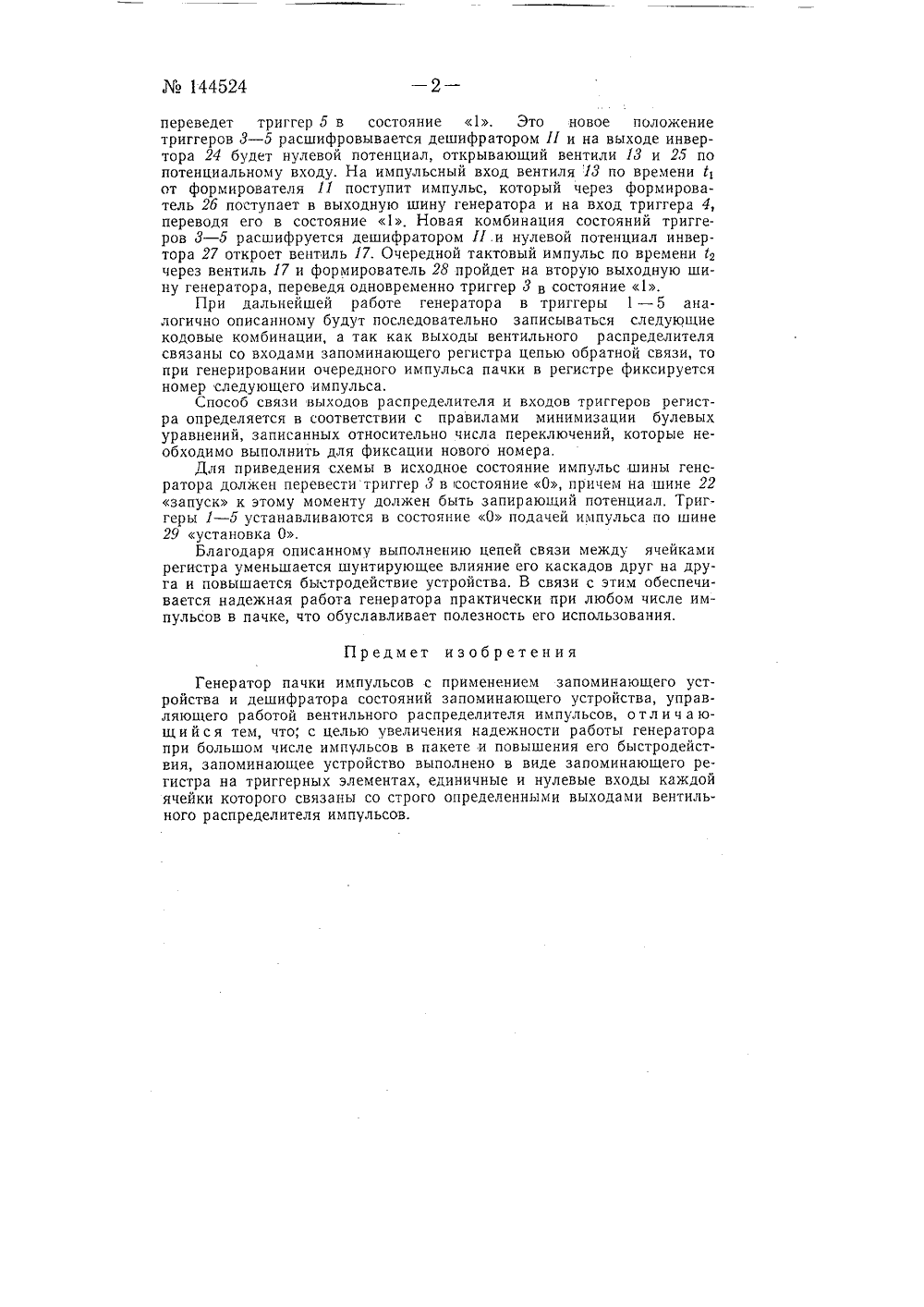

Юо 144524 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа Лг 0 8 б В. П. Зиненков ГЕНЕРАТОР ПАЧКИ ИМПУЛЬСОВЗаявлено 30 декабря 1960 г. за Ма 691556126 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Мо 3 за 1962 г. Известны генераторы пачки импульсов с применением запоминающего устройства и дешифратора состояний запоминающего устройства,управляющего работой вентильного распределителя импульсов.В предлагаемом генераторе пачки импульсов для увеличения надежности работы генератора при большом числе импульсов в пакетеи повышения его быстродействия запоминающее устройство выполненов виде запоминающего регистра на триггерных элементах, единичныеи нулевые входы каждой ячейки которого связаны со строго определенными выходами вентильного распределителя импульсов,Принципиальная схема описываемого генератора пачки импульсовприведена на чертеже.Генератор содержит включенные по замкнутой кольцевой схемемногокаскадный запоминающий регистр на триггерах 1 - 5, диодныепотенциальные дешифраторы 1 и 11 и импульсно-потенциальное вентильное распределительное устройство.В исходном состоянии триггеры 1 - 5 находятся в состоянии О.Это состояние триггеров расшифровывается дешифраторами 1 и П и навыходе инвертеров б и 7 потенциалы равны нулю. Вентильный распределитель возбуждается по импульсному входу сдвинутыми по фазе наполпериода тактирующими импульсами 1 и 12 вспомогательного генератора 8, Эти импульсы проходят на открытые вентили 9 и 10 и формируются формирователями 11 и 12. Импульсы от формирователя 1идут на закрытые вентили 13, 14, 15 и 1 б по времени 1; импульсы формирователя 12 по времени 12 идут на закрытые вентили 17 и 18, а такжечерез открытый вентиль 19 и формирователь 20 на вентиль 21.Для запуска генератора пачки на потенциальный вход 22 вентиля 21 запуск подают отпирающий потенциал. Тогда импульс формирователя 20 пройдет через вентиль 21 и после формирователя 28144524переведет триггер 5 в состояние 1. Это новое положение триггеров 3 - 5 расшифровывается дешифратором П и на выходе инвертора 24 будет нулевой потенциал, открывающий вентили 13 и 25 по потенциальному входу. На импульсный вход вентиля 13 по времени 1, от формирователя 11 поступит импульс, который через формирователь 2 б поступает в выходную шину генератора и на вход триггера 4, переводя его в состояние 1. Новая комбинация состояний триггеров 3 - 5 расшифруется дешифратором П.и нулевой потенциал инвертора 27 откроет вентиль 17. Очередной тактовый импульс по времени 1 через вентиль 17 и формирователь 28 пройдет на вторую выходную шину генератора, переведя одновременно триггер 3 в состояние 1.При дальнейшей работе генератора в триггеры 1 - 5 аналогично описанному будут последовательно записываться следующие кодовые комбинации, а так как выходы вентильного распределителя связаны со входами запоминающего регистра цепью обратной связи, то при генерировании очередного импульса пачки в регистре фиксируется номер следующего импульса.Способ связи выходов распределителя и входов триггеров регистра определяется в соответствии с правилами минимизации булевых уравнений, записанных относительно числа переключений, которые необходимо выполнить для фиксации нового номера,Для приведения схемы в исходное состояние импульс шины генератора должен перевести триггер 3 в состояние О, причем на шине 22 запуск к этому моменту должен быть запирающий потенциал, Триггеры 1 - 5 устанавливаются в состояние О подачей импульса по шине 29 установка О.Благодаря описанному выполнению цепей связи между ячейками регистра уменьшается шунтирующее влияние его каскадов друг на друга и повышается быстродействие устройства. В связи с этим обеспечивается надежная работа генератора практически при любом числе импульсов в пачке, что обуславливает полезность его использования.Предмет изобретенияГенератор пачки импульсов с применением запоминающего устройства и дешифратора состояний запоминающего устройства, управляющего работой вентильного распределителя импульсов, отличающи й с я тем, что; с целью увеличения надежности работы генератора при большом числе импульсов в пакете и повышения его быстродействия, запоминающее устройство выполнено в виде запоминающего регистра на триггерных элементах, единичные и нулевые входы каждой ячейки которого связаны со строго определенными выходами вентиль- ного распределителя импульсов.144524 Составитель А. И. Хохлов Редактор Н. С. Кутафина Типография ЦБТИ, Москва, Петровка, 14. Поди, к печ. 19.11-62 г. Зак. 2743 ЦБТИ Комитета по делам Москва, Техред А. Л. Резник Корректор С, Ю. Цверина Формат бум. 70 Х 108/иОбъем 0 об издТираж 800 Цена 4 коп.изобретений и открытий при Совете Министров СССРЦентр, М. Черкасский пер., д. 2/6.
