Способ пространственного разделения сигналов ядерного магнитного резонанса от различных образцов в спектрометрах со сверхпроводящими магнитами
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

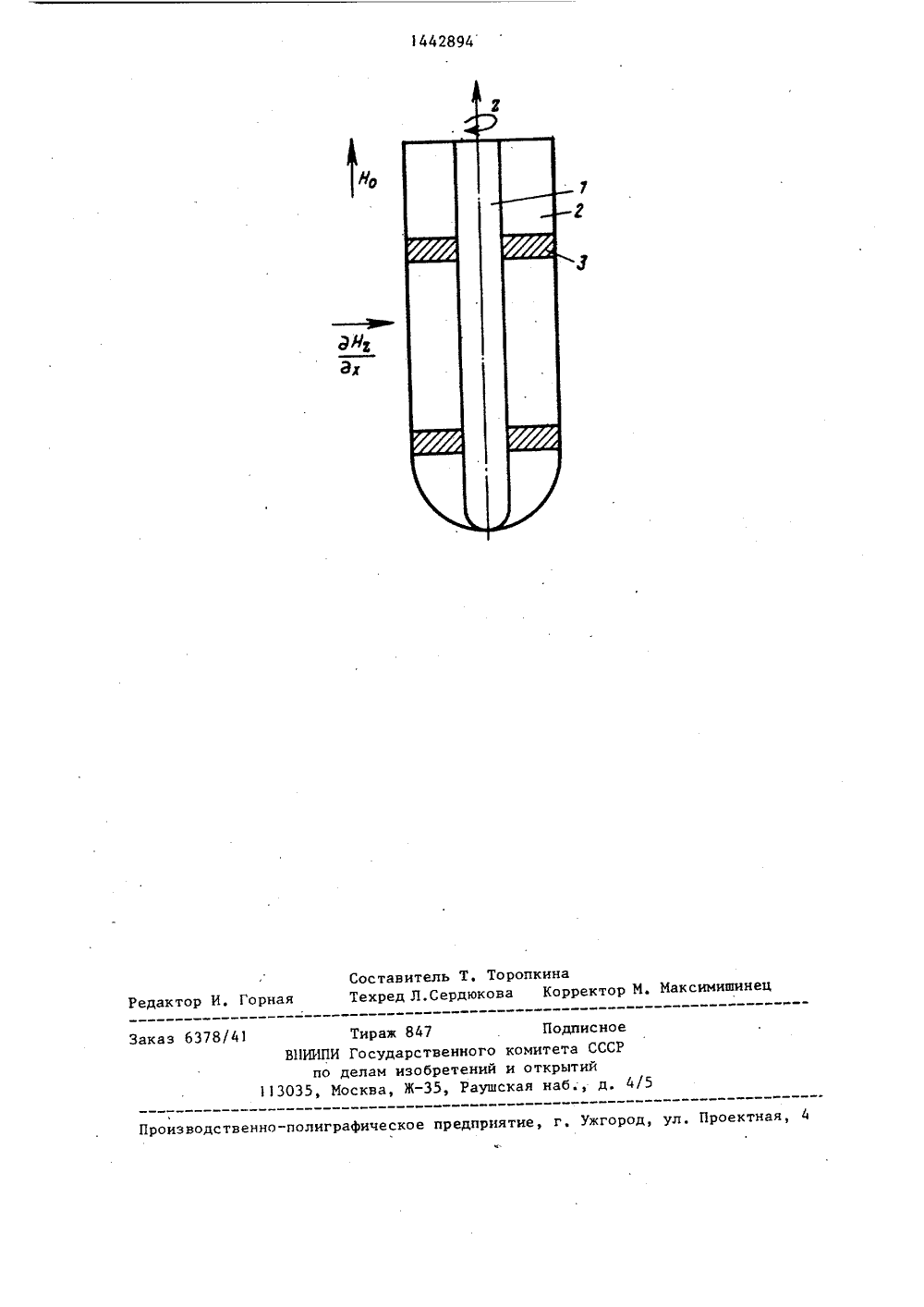

СО)ОЗ СОВЕТСНИХСОЦИА ЛИСТИЧЕСНИ СПУБЛИ б 4 (т 01 И 24/О р)гигр1ЕЛг". ЕТЕНИЯ ИСАНИЕ проводящими маги етрах со свер и. Целью явля ающей способн и способа. Ка еством помеща та- ре- нос- ве- ро- раща- оси тся повышение ра сти и ччвствител илляр с эталонньт коаксиально в ле ощ ныит О ПОЛЯ Н, р оследоваых импульГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ А ВТОРСНОМУ СВИДЕТЕЛЬСТ 21) 4115208/31-2522) 30.06.8646) 07.12.88. Бюл, М 4571) Специальное конструкторское юро аналитического приборостроеия Научно-технического объединеия АН СССР72) Ю.В,Белов, В,Л.ДаниловВ,В,Фролов53) 539,143.43(088,8)56) Авторское свидетельство СССР918830, кл. Г О 1 И 24/08, 1982,Авторское свидетельство СССР 1154600, кл, С 01 11 24/08, 1985,54) СПОСОБ ПРОСТРАНСТВЕННОГО РАЗ - ДЕЛЕНИЯ СИГНАЛОВ ЯДЕРНОГО МАГНИТНОЕЗОНАНСА (ЯМР) ОТ РАЗЛИЧН 11 Х ОБРАЗ ОВ В СПЕКТРОМЕТРАХ СО СВЕРХПРОВО ДЯЩИМИ МАГНИТАМИ57) Изобретение позволяет раздели игналы ядерного магнитного резона а от различных Образцов в спектро бирку с исследуемым веществом, ют пробирку с капилляром вокру симметрии, совпадающей по напр нию с основным магнитным полем сверхпроводящего магнита. С по шимм коррекции создают попереч постоянный во времени градиен 7.-составляющей магнитног возбуждают сигналы ЯМР п тельностью вь)сокочастотн сов, выделяют постоянную составляющую сигнала ЯМР синхронным детектированием, пропорциональную плотностирезонирующих спинов эталонного вещества, а также вторую гармонику модуляции, связанную с исследуемымвеществом, 1 ил, 1442894Изобретение относится к областиЯМР-интроскопии и может быть использовано в спектроскопии ЯМР для количественной оценки плотности резонирующих ядер в исследуемых образцах,сравнения сигналов эталона и исследуемого образца,Цель изобретения - повышение разрешающей способности и чувствительности способа с одновременным упрощением его технической реализации.Способ осуществляют на спектрометре ЯМР со сверхпроводящим магнитом РИ 230515На чертеже изображена схема расположения образцов,Капилляр 1 с эталонным веществомпомещают в пробирку 2 с исследуемымвеществом, центрируют до совпаденияосей симметрии капилляра и пробиркис помощью немагнитных прокладок 3,Пробирку с капилляром помещают вдатчик импульсного ЯМР-спектрометрасо сверхпроводящим магнитом, где 25она с помощью специальной турбинкивращается вокруг оси симметрии системы, совпадающей по направлению сосновным магнитным полем Н (оси Евращающейся системы координат). ЗОС помощью шимм, предназначенныхдля корректировки магнитного поля,создают градиент 7.-составляющей маг.нитного поля Н вдоль радиальногонаправления, например, С= дН /д .Возбуждают сигнал спада свободной ин 2 хфдукции (ССИ) высокочастотными (ВЧ)импульсами, Регистрируемый сигналЯМР" оказывается сложным образом промодулированным частотой модуляциии ее гармониками.Для накопления сигналов ССИ используется возбуждающая квазинепрерывный сигнал ЯМР периодическая с периодом Т последовательность ВЧ-импульсов, в которой фазы заполнения45соседних импульсов отличаются на180Подбором величины градиента Сдобиваются такого распределения постоянной составляющей и второй гармоники модуляции по объему образца,чтобы сигнал, пропорциональный амплитуде постоянной составляющей, поступал лишь от эталонного вещества,а пропорциональный амплитуде второйгармоники определялся исследуемымвеществом. Для образца диаметром 1 О мм и капилляра (2-3) мм величина Сх выбирается порядка 0,1 Гс/см (при скорости вращения образца - 50 об./с).Предлагаемый способ позволяет без смены образцов увеличить чувствительность и разрешающую способность при сравнении сигналов от исследуемого и эталонного веществ примерно на 307 за счет более эффективного использования рабочего объема, усреднения радиальных неоднородностей магнитного поля Н при вращении образца. Кроме того, не требуется дополнительных сложных магнитных систем для создания магнитных или ВЧ-полей сложной конфигурации.Способ пространственного разделения сигналов ЯМР от различных образцов в спектрометрах со сверхпроводящими магнитами не требует дополни. тельных технических разработок и может быть использован на любом ЯМРспектрометре со сверхпроводящим магнитом,Формула изобретения Способ пространственного разделениясигналов ядерного магнитного резонанса (ЯМР) от различных образцов в спектрометрах со сверхпроводящими магнитами, заключающийся в возбуждениисигналом ЯМР от вращающихся эталонного и исследуемого образцов, последующем синхронном детектированиии регистрации суммарного сигнала ЯМРот эталонного и исследуемого образцов, о т л и ч а ю щ и й с я тем,что, с целью повышения разрешающейспособности и чувствительности способа и упрощения его реализации,предварительно создагот постоянныйво времени поперечный градиент Есоставляющей магнитного поля, затемвозбуждают сигнал ЯМР от исследуемого образца и эталонного, помещенного в капилляр, расположенный коаксиально в пробирке с исследуемым образцом, а:при регистрации суммарногосигнала из него выделяют постояннуюсоставляющую, пропорциональную плотности резонирующих спинов эталонного образца, и вторую гармонику частоты вращения образцов, пропорциональную плоскости резонирующих спинов исследуемого образца,1442894 Торопкинаова Корректор М, Максимишине оставитель ехред Л.Сер актор И, Го 6378/ Подписноетета СССРкрытийнаб., д. 4/5 47 го ко и с изводственно-полиграфическое предприятие,Тира ВНИИПИ Госуд по делам 3035, Москва
СмотретьЗаявка
4115208, 30.06.1986
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО АНАЛИТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ НАУЧНО-ТЕХНИЧЕСКОГО ОБЪЕДИНЕНИЯ АН СССР
БЕЛОВ ЮРИЙ ВАСИЛЬЕВИЧ, ДАНИЛОВ ВЛАДИМИР ЛЬВОВИЧ, ФРОЛОВ ВЯЧЕСЛАВ ВЯЧЕСЛАВОВИЧ
МПК / Метки
МПК: G01N 24/08
Метки: магнитами, магнитного, образцов, пространственного, разделения, различных, резонанса, сверхпроводящими, сигналов, спектрометрах, ядерного
Опубликовано: 07.12.1988
