Способ получения полуфабрикатов из гранул алюминиевых сплавов

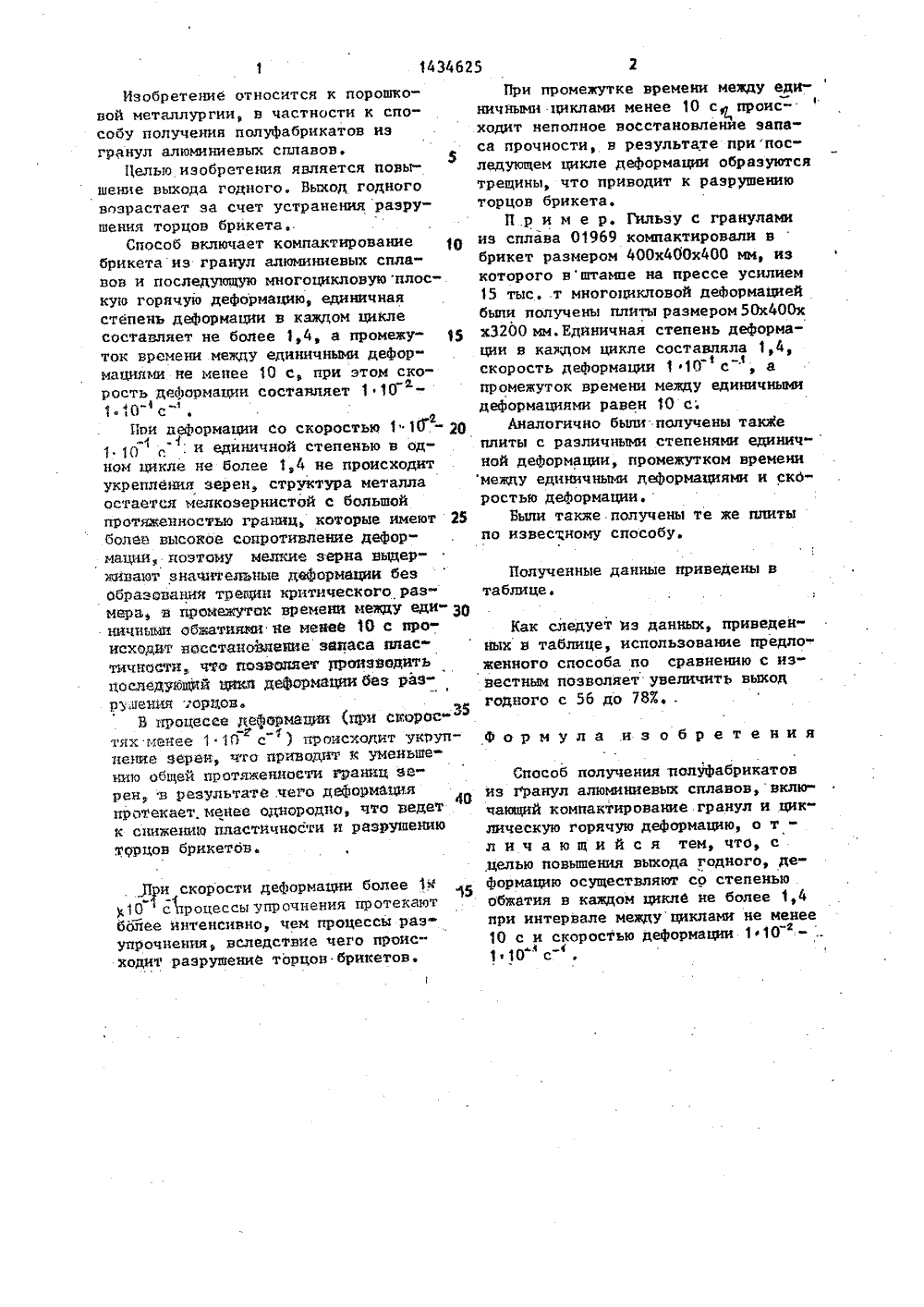

СООЗ СОВЕТСКИХОЩЮМРЮепмРЕСПУБЛИН 01 3/24 1 5 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСНОМУ СВИДЕТЕЛЬСТВУ вой металлур бу получения нул алюминие ретения явля годного за с ния торцов и включает комп последующую деформацию, пень деформа тавляет не б времени мелд ми не менее ции составля Преддозенныйние выхо Ефремов А.В,ы, М. фМеталпараметровиз гранули 5 59. ИЗ выше 1 та ГОСУДАРСТВЕННЬ 1 Й КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. ГРАНУЛ АЛЮМИНИЕВЫХ СПЛАВОВ7) Изобретение относится к пороакогии, в частности к спосополуфабрикатов из гравых сплавов, Целью изобется повышение выхода чет устранения раЪрушеолуфабрикатов. Способ актирование брикета и многоцикловую плоскую при зтом единичная стеции в каадоМ цикле сосолее 1,4, а промеауток у единичными дефбрмация с, скороСть деформает 1 10 -110 с" :. способ обеспечивает пода годного с 56 до 783.ЗИзобретение относится к порошковой металлургии, в частности к способу получения полуфабрикатов из гранул алюминиевых сплавов.1 елью изобретения является повышение выхода годного, Выход годного возрастает за счет устранения разрушения торцов брикетаСпособ включает компактирование 1 О брикета из гранул алюминиевых сплавов и последукпцую многоцикловую плоскую горячую деформацию, единичная степень деформации в каждом цикле составляет не более 14, а промежу" 15 ток времени между единичными деформациями не менее 10 с, при этом скорость деформации составляет 1 10 0-1Иои деформации со скоростью 1" 1(Г.- 20йф 1 ю110: и единичной степенью в одном цикле не более 1,4 не происходит укрепления зерен, структура металла остается мелкозернистой с большой протяженностью границ, которые имеют 25 болев высокое сопротивление деформации, поэтому мелкие зерна выдерживают значительные деформации без образования трещин критического раз" мерь, в промежуток времени между еди 30 ничньаи абжатинаи не менее 10 с происходит носстаноЬияииа заиаса аластичнбсти чфуО пОзволяет язоизвбдить цосдюдяйКЙЙ цикл деформации без раз рлений 1 ощов эБ процессе деформации (при скорос-"5-гтях менее 1 1 О с ) происходит укрупнение зерен, что приводит к уменьшению общей протяженности границ 88- рен в результате чего деформация протекает. менее однородно, что Ведет " к снижению пластичности и разрушению творцов брикетбв. Яи скорости деформации более 1 ы 10 спроцессы упрочнения протекают более интенсивно, чем процессы разупрочнения, вследствие чего проис" ходит разрушений торцов брикетов. Прн промежутке времени между единичными циклами менее 10 с проис" ходит неполное восстановление запаса прочности, в результате припоследующем цикле деформации образуются трещины, что приводит к разрушению торцов брикетаП .р и м е р. Гильзу с гранулами из сплава 019 б 9 компактировали в брикет размером 400 х 400 х 400 мм, из которого вштампе на прессе усилием 15 тыс. т многоцнкловой деформацией были получены плиты размером 50 х 400 х х 3200 мм.Единичная степень деформации в каждом цикле составляла 1,4, скорость деформации 1 ф 10 с , а промежуток времени между единичными деформациями равен 10 с.Аналогично были получены такЖе плиты с различными степенями единич-ной деформации, промежутком времени между единичными деформациями и скдростью деформации.Бьши также получены те же плиты по известному способу.Полученные данные приведены втаблице.Как следует из данных, приведенных в таблице, использование предложенного способа по сравнению с известным позволяет увеличить выход годного с 56 до 783, .Формула изобретенияСпособ получения полуфабрикатов из гранул алюминиевых сплавов, включающий компактирование гранул и цик" лическую горячую деформацию, о тл и ч а ю щ и й с я тем, что, с целью повышения выхода годного, деформацию осуществляют со степенью обжатия в каждом цикле не более 1,4 при интервале междуциклами не менее 10 с и скоростью деформации 110-;11 О с,1434625 Скорость де формации, с Способ получения Единичполуфабрикатов ная степень деформацииПромеауток времени между цикла" О едлож х 4 О 7 звестный Составитель С. БагроваТехред А. Кравчук Корректор О. Кравцова,Ф.Зубиет Ред Подписимитета СССРткрытийая наб., д. 4/5 аз 790 ир ИИПИ Государственного о делам изобретений и , Москва, 1-35, РаущсЮ Ю Ю 494 ВЮ полиграфическое предп ая, 4П риятие ор эводств ВН 1 Э 0351 х 10 5 х 10 1 х 1 О5 х 1 Оф Выход годно го, Х
