Устройство для измерения поляризации атомных ядер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

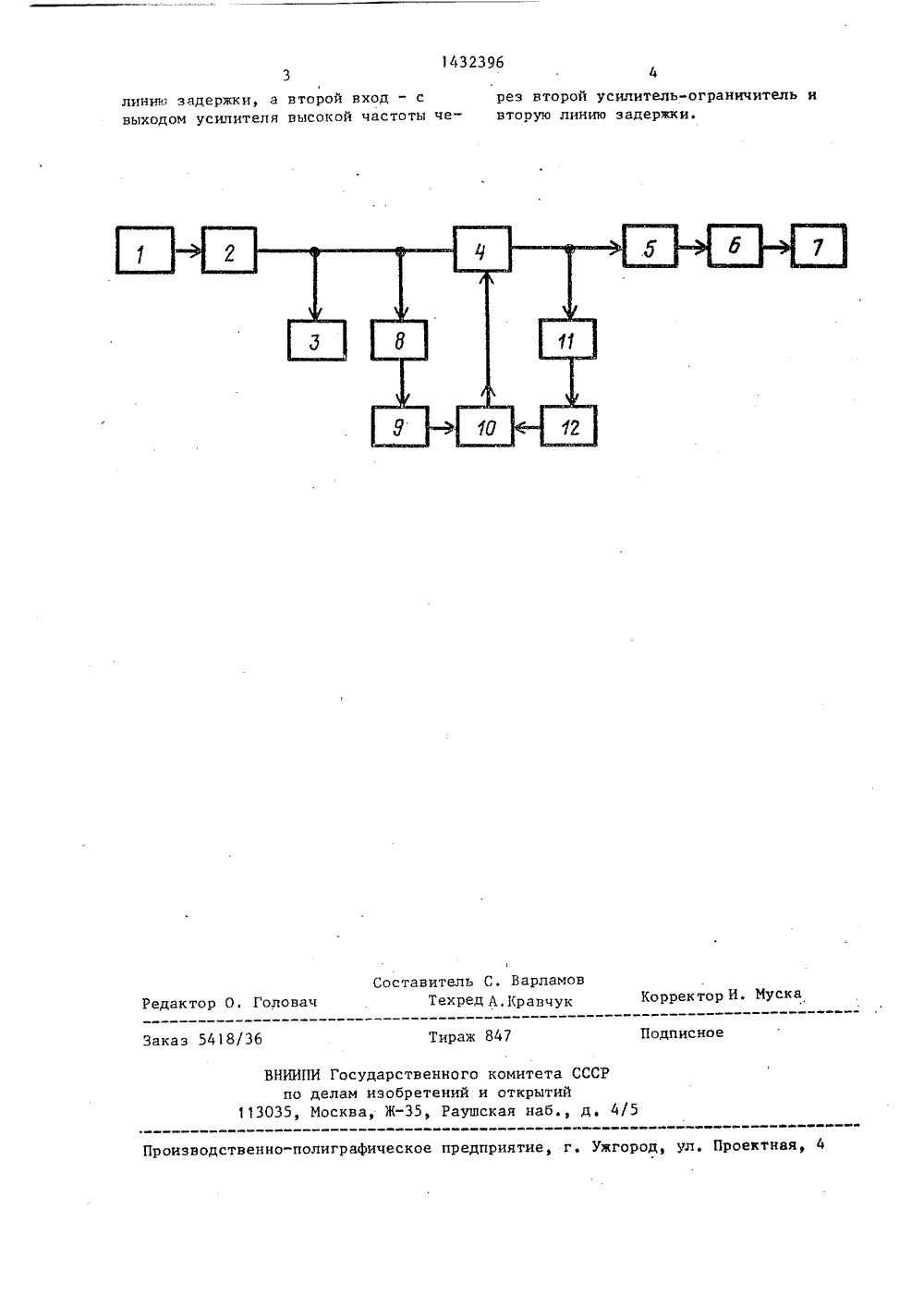

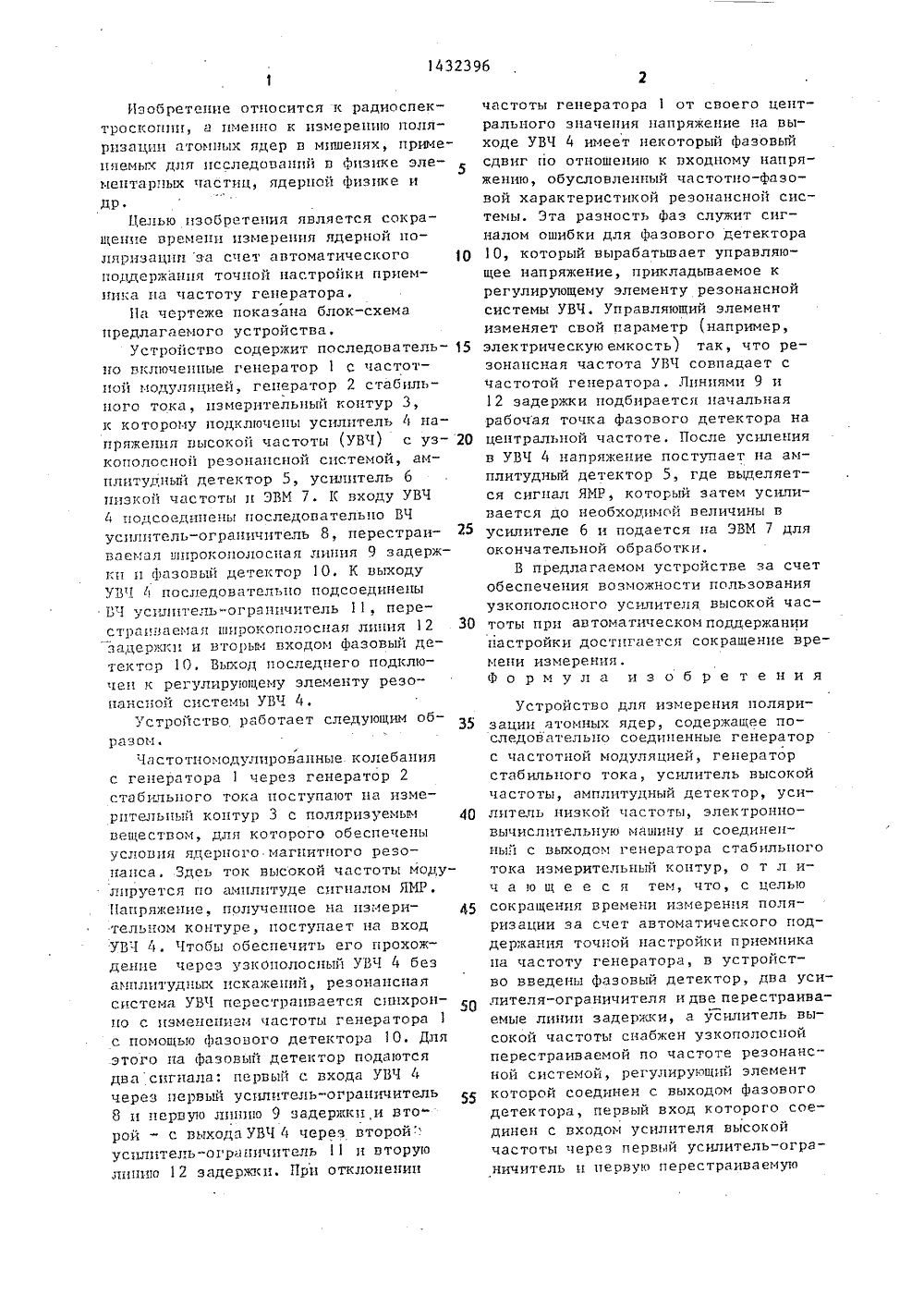

инамическа в полностьюи пропандионой и тео 87,андиол имента ИЗМЕРЕНИЯ ПОЛ ядерно ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) УСТРОЙСТВО ДЛЯЗАЦИИ АТО 1%ЫХ ЯДЕР(57) Изобретение относится ктельной технике, используемой физике, физике элементарных частиц и др., и позволяет сократить время измерения поляризации атомных ядер, Устройство содержит генератор с частот" ной модуляцией, генератор стабильного тока, измерительный контур, усилитель высокой частоты, амплитудный детектор, усилитель низкой частоты и ЗВМ. В устройство дополнительно введены фазовый детектор, два усилителя-ограничителя и две перестранваемые линии задержки, а усилитель ВЧ снабжен узкополосной перестраиваемой по частоте резонансной системой. В устройстве автоматически поддерживается точная настройка приемника на частоту генератора. аСИзобретение относится к радиоспектроскопцц, а цмеццо к измерению поляризации атомных ядер в мишенях, применяемых для псследовашдй в Физике эле 5ментарных дастиц, ядерной физике идрЦелью изобретения является сокращение времени ддзмереддия ядерной ддолярддзацдддд за счет автоматического Оддодцержаддддя точной настройки приемника па частоту генератора.На чертеже показана блок-схемапредлагаемого устройства,Устройство содержит последовательцо дзклдочецные генератор 1 с частодпой модуляцией, генератор 2 стабильного тока, измерительный контур 3,к которому подключены усилитель 4 напряжения высокой частоты (УВЧ) с уз кополосцой резонансной системой, амддлддтудддьпд детектор 5, усиздддтель бнизкой частоты ц ЭВМ 7. К входу УВЧ4 подсоединены последовательно ВЧусилитель-ограничитель 8, перестраиваемая широкополосная линия 9 задержд;и и фазовый детектор 10. К выходуУЗЧ 4 последовательно подсоединеныВЧ усилитель-огрзцичитель 11, перестраддваемая широкополосная линия 12 30задержд:и и вторым входом фазовый детектор 10. Выход последнего подключен к регулирующему элементу резопансцоц системы УВЧ 4,Устройство работает следующим образом.Частотномодулировацные колебанияс генератора 1 через генератор 2стабильного тока поступают на измерддтельддьпд контур 3 с поляризуемым 40веществом, для которого обеспеченыусловддя дтдерддого магнитного резонанса, Здеь ток высокой частоты модулцруется по амплитуде сигналом ЯМР.Папряжецие, полученное ца изиери- дтельцом контуре, поступает ца входУВЧ 4. Чтобы обеспечить его прохождение через узкополосный УВЧ 4 безамплитудных искажений, резонанснаясистема УВЧ перестраивается синхронно с изменением частоты генераторас помощью фазового детектора 10. Дляэтого на фазовый детектор подаютсядва сигнала: первый с входа УВ 1 4через первый усилитель-ограцичитель8 ц первую лпшцо 9 задержки и второй - с выхода УВЧ 4 через второй:усилитель-ограничитель 1 ц вторуюлдддддддо 12 задержки. При отклонении частоты генератора 1 от своего центрального значения напряжение на выходе УВЧ 4 имеет некоторый фазовыйсдвиг по отношению к входддому напряжению, обусловленный частотцо-фазовой характеристикой резонансной системы. Эта разность фаз служит сигналом ошибки для фазового детектора10, который вырабатывает управляющее напряжение, прикладываемое крегулирующему элементу резонанснойсистемы УВЧ. Управляющий элементизменяет свой параметр (например,электрическую емкость) так что резонансная частота УВЧ совпадает счастотой гецератора, Линиями 9 и12 задержки подбирается начальнаярабочая точка фазового детектора нацентральной частоте. После усиленияв УВЧ 4 напряжение поступает на амплитудный детектор 5, где выделяется сигнал ЯМР, который затем усиливается до необходимой величины вусилителе 6 и подается ца ЭВМ 7 дляокончательной обработки,В предлагаемом устройстве за счетобеспечения возможности пользованияузкополосного усилитеддя высокой частоты при автоматическом поддержаниинастройки достигается сокращение времени измерения.Формула изобретения Устройство для измерения поляризации атомных ядер, содержащее последовательно соединенные генераторс частотной модуляцией, генератор стабильного тока, усилитель высокой частоты, амплитудный детектор, усигдддтель низкой частотьд, электронно- вычислительную машину ц соединенный с выходом генератора стабильного тока измерительньпд контур, о т л ич а ю щ е е с я тем, что, с целью сокращения времени измерения поляризации за счет автоматического поддержания точной настройки приемника ца частоту генератора, в устройство введены фазовый детектор два усилителя-ограничителя и две перестраиваемые гддднии задержки, а усилитель высокой частоты снабжен узкополосной перестраиваемой по частоте резонансной системой, регулирующий элемент которой соединен с выходом фазового детектора, первый вход которого соединен с входом усилителя высокой частоты через первый усддддддтель-ограничитель и первую перестраиваемую143239 б Составитель С. ВарламоТехред А, Кравчук Корректор И лов едакт 47 писное Т аказ 5418/36 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж"35, Раушская наб., д . 4/ эводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 линию задержки, а второй вход - свыходом усилителя высокой частоты через второй усилитель-ограничитель ивторую линию задержки.
СмотретьЗаявка
4043142, 28.03.1986
ПРЕДПРИЯТИЕ ПЯ В-8851
ТРОЦЕНКО ВЛАДИМИР ИВАНОВИЧ, ЧЕЧЕТЕНКО ВАЛЕНТИН ФЕДОРОВИЧ, ЛУХАНИН АЛЕКСЕЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01N 24/00
Метки: атомных, поляризации, ядер
Опубликовано: 23.10.1988
