Формирователь пачек импульсов

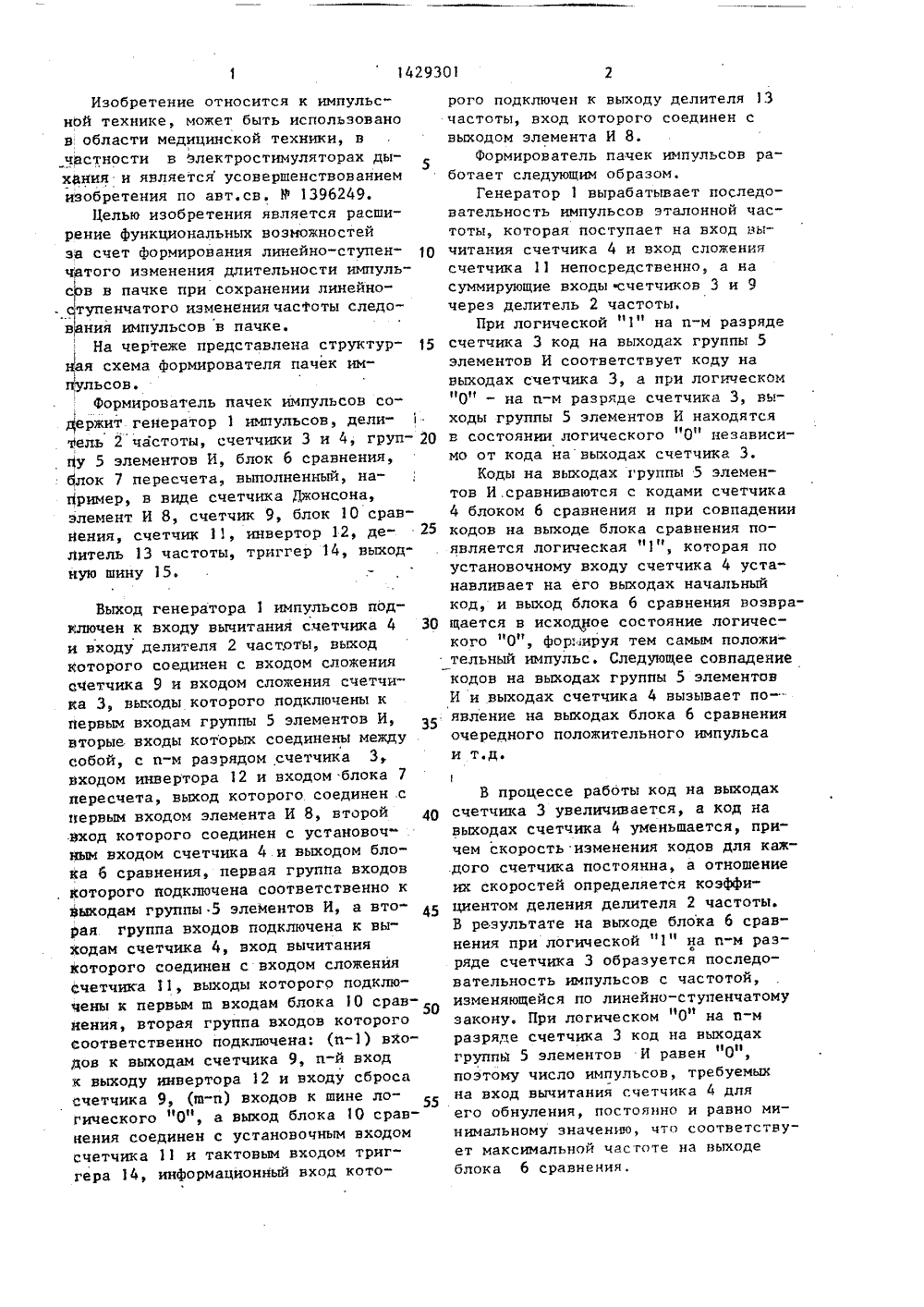

Изобретение относится к импульс" ной технике, может быть использовано в области медицинской техники, в5 частности в электростимуляторах дыхания и является усовершенствованием изобретения по авт.св. Р 1396249,Целью изобретения является расширение функциональных возможностей за счет формирования линейно-ступенчатого изменения длительности импульс в в пачке при сохранении линейнотупенчатого изменения частоты следов ния импульсов в пачке.На чертеже представлена структур ная схема формирователя пачек импульсов.Формирователь пачек импульсов сод 1 ержит генератор 1 импульсов, делиель 2 частоты, счетчики 3 и 4, груп Пу 5 элементов И, блок 6 сравнения, 6 лок 7 пересчета, выполненный, наПример, в виде счетчика Джонсона, элемент И 8, счетчик 9, блок 10 сравнения, счетчик 11, инвертор 12, де литель 13 частоты, триггер 14, выходную шину 15. Выход генератора 1 импульсов подключен к входу вычитания счетчика 4 30 и входу делителя 2 частоты, выход которого соединен с входом сложения счетчика 9 и входом сложения счетчика 3, выходы которого подключены к первьм входам группы 5 элементов И, вторые входы которых соединены между . собой, с п-м разрядом счетчика 3, входом инвертора 12 и входом блока 7 пересчета, выход которого соединен .с первым входом элемента И 8, второй 40 Эход которого соединен с установочным входом счетчика 4 и выходом блока 6 сравнения, первая группа входов которого подключена соответственно к выходам группы 5 элементов И, а вторая группа входов подключена к выходам счетчика 4, вход вычитания которого соединен с входом сложения счетчика 11, выходы которого подключены к первым ш входам блока 10 сравнения, вторая группа входов которого соответственно подключена: (и) входов к выходам счетчика 9, и-й вход к выходу инвертора 12 и входу сброса счетчика 9, (ш-и) входов к шине логического "0", а выход блока 10 сравнения соединен с установочным входом счетчика 11 и тактовым входом триггера 14, информационный вход которого подключен к выходу делителя 13 частоты, вход которого соединен с выходом элемента И 8.формирователь пачек импульсов работает следующим образом,Генератор 1 вырабатывает последовательность импульсов эталонной частоты, которая поступает на вход вычитания счетчика 4 и вход сложения счетчика 11 непосредственно, а на суммирующие входы счетчиков 3 и 9 через делитель 2 частоты.При логической "1" на и-м разряде счетчика 3 код на выходах группы 5 элементов И соответствует коду на выходах счетчика 3, а при логическом и иО - на и-м разряде счетчика 3, выходы группы 5 элементов И находятся в состоянии логического "О" независимо от кода на выходах счетчика 3.Коды на выходах группы 5 элементов И .сравниваются с кодами счетчика 4 блоком 6 сравнения и при совпадении кодов на выходе блока сравнения появляется логическая "1", которая по установочному входу счетчика 4 устанавливает на его выходах начальный код, и выход блока 6 сравнения возвращается в исходное состояние логического "0", формируя тем самым положительный импульс. Следующее совпадение кодов на выходах группы 5 элементов И и выходах счетчика 4 вызывает по явление на выходах блока 6 сравнения очередного положительного импульса и т.д. 1В процессе работы код на выходах счетчика 3 увеличивается, а код на выходах счетчика 4 уменьшается, причем скорость изменения кодов для каждого счетчика постоянна, а отношение их скоростей определяется коэффициентом деления делителя 2 частоты. В результате на выходе блока б сравнения при логической "1" на и"м разряде счетчика 3 образуется последовательность импульсов с частотой, изменяющейся по линейно-ступенчатому закону. При логическом "О" на и-м разряде счетчика 3 код на выходах группь 1 5 элементов И равен "О", поэтому число импульсов, требуемых на вход вычитания счетчика 4 для его обнуления, постоянно и равно минимальному значению, что соответствует максимальной частоте на выходе блока 6 сравнения.293014через делитель 13 частоты, которыйпонижает частоту следования пмпуп.- сов до требуемой величины, всегдаменьшей частоты на тактовом входе.На выходе триггера формируютсяимпульсы, частота которых определяется частотой на информационном входе, а длительность равна периоду так О" тирующих импульсов. Таким образом,на выходе устройства формируются пачки импульсов с линейно-ступенчатымзаконом нарастания частоты и длительности импульсов в первой половине 1 Ь пачки и максимальнымкчастотой идлительностью импульсов во второйполовине пачки. Формула изобретения Составитель Б.Кириллов Редактор Н,Лазаренко Техред Л,Сердюкова Корректор М.Демчик Заказ 5143/55 Тираж 929 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3 14Блок пересчета 7 формирует по, следовательность импульсов, длительность которых равна периоду работы счетчика 3, а пауза между импульсами кратна этому периоду.На выходе элемента И 8.формируются пачки импульсов, причем частота следования импульсов в первой половине пачки возрастает по линейно- ступенчатому закону, а во второй половине частота постоянна и равна максимальному значению.Процесс формирования сигналов на выходе блока 10 сравнения происходит следующим образом. При логичес" кой "1" на и-м разряде счетчика 3 через инвертор 12 на вход сброса счетчика 9 поступает сигнал логического "О" и разрешает его работу, При совпадении кодов на первой и второй группах входов на выходе блока 10 сравнения формируются импульсы, частота которых убывает по линейно-ступенчатому.закону, поскольку число импульсов, требуемых на вход суммирования счетчика 11, увеличивается с увеличением кода на выходах счетчика 9. При логическом "0" на и-м разряде счетчика 3 код на второй группе входов блока 10 сравнения определяется и-м разрядом, равным "1", поэтому число импульсов, требуемых на вход сложения счетчика 11 для совпадения кодов, постоянно и равно максимальному значению, что соответствует минимальной частоте на выходе блока 10 сравнения. Триггер 14 выполняет функцию формирователя выходных импульсов, На его тактовый вход с выхода блока 10 сравнения подается последовательность импульсов, часто. та которых уменьшается .по линейно- ступенчатому закону при логической "1" на и-м разряде счетчика 3 или остается минимальной при логическом нО" на и-м разряде счетчика 3. На информационный вход подаются пачки импульсов с выхода элемента И 8 Формирователь пачек импульсов поавт. св, У 1396249, отличаю "щ и й с я тем, что, с целью расширения функциональных возможностей,в него введены второй блок сравнения, 2 третий и четвертый счетчики, второйделитель частоты, инвертор и триггер,причем выход и-го разряда второгосчетчика через инвертор соединен свходом сброса третьего счетчика,вход суммирования которого подключенк выходу первого делителя частоты,а выходы соединены соответственно с(и) входами первой группы входоввторого блока сравнения, в которой35и-й вход подключен к выходу ннвертора, (ш-и) входов подключены к шинелогического "0", а ш входов второйгруппы входов второго блока сравнениясоединены соответственно с выходами 40 четвертого счетчика, вход суммирования которого подключен к выходугенератора импульсов, а установочныйвход соединен с выходом второго бло"ка сравнения и тактовым входом триг"гера, выход которого подключен квыходной шине, а информационный входсоединен с выходом второго делителячастоты, вход которого подключен квыходу элемента И.
