Устройство для формирования синусоидальных сигналов

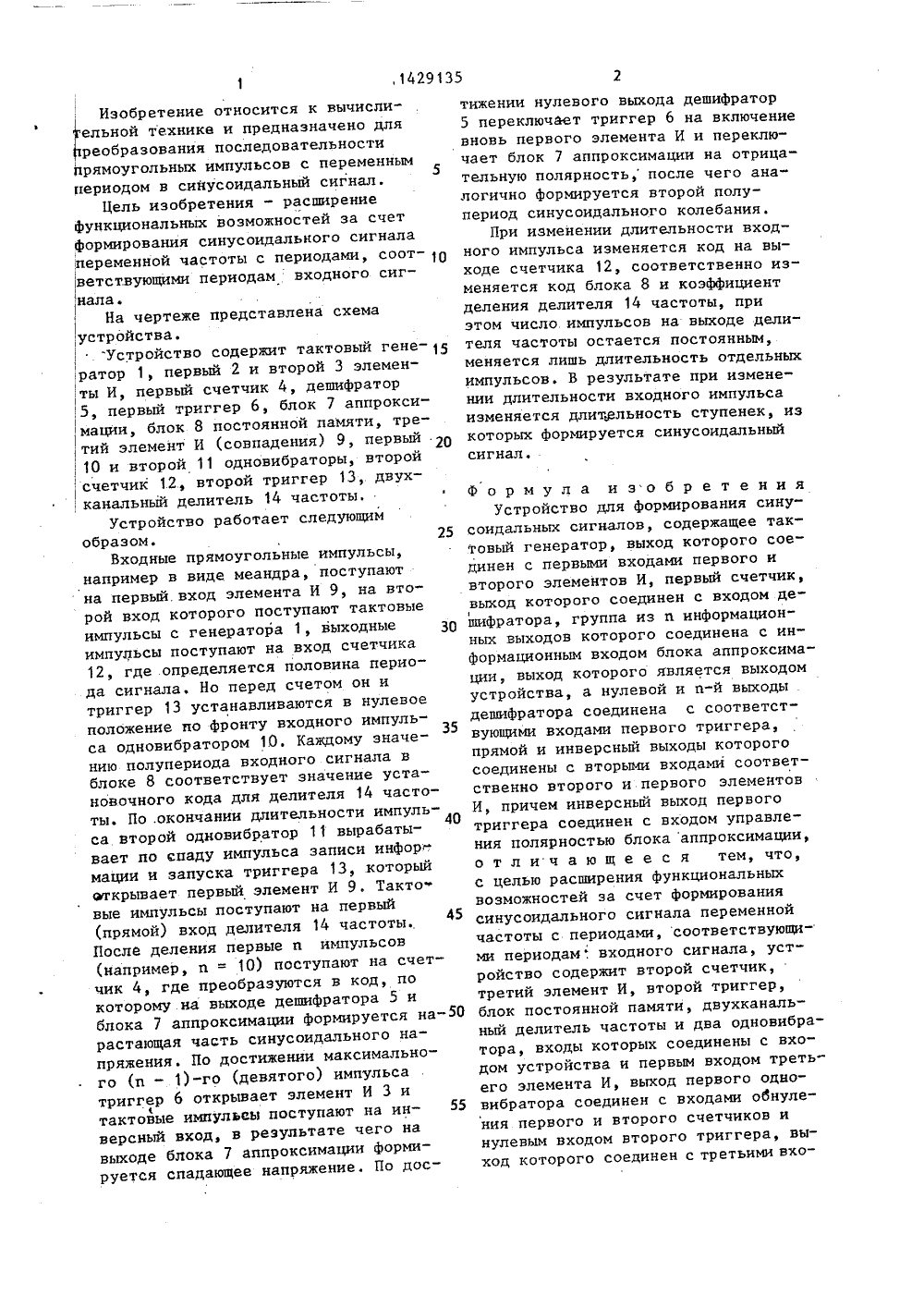

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) ( 51) 4 С 7/2 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 41фЙЪ ; Н ОПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИНУСОИДАЛЬНЫХ СИГНАЛОВ(57) Изобретение относится к вычислительной технике и предназначено для преобразования последовательнос ти прямоугольных импульсов с переме ным периодом в синусоидальный сигнал Цель изобретения - расширение функ(21) 4145096 (22) 10.11.8 (46) 07, 10.8 (71) Куйбьппе кий институт (72) Р,Г.Кан (53) 681.3 ( (56) Патент кл. 60651 лик 1979.Радио, 19 Бюл, У 37ский электротехничессвязиев88.8)ранции У 2401456, 02, С 06 С 7/26, опубциональных возможностей за счет формирования синусоидального сигнала переменной частоты с периодами, соответствующими периодам:". входного сигнала. Устройство содержит тактовый генератор 1, элементы И 2, 3, счетчик 4, дешифратор 5 триггер б, блок 7 аппроксимации, блок 8 постоянной памяти, элемент И 9, одновибраторы 10, 11, счетчик 12, триггер 13, двухканальный делитель частоты 14.Число импульсов генератора, соответствующее полупериоду входного меандра, определяет коэффициент деления делителя частоты. Поэтому с помощью дешифратора формируется ступенчатыйЯ сигнал с переменным периодом, соответствующим входному. Число ступенек неизменно и соответствует числу выходов дешифратора. 1 илИзобретение относится к вычислительной технике и предназначено дляпреобразования последовательностипрямоугольных импульсов с переменнымпериодом в синусоидальный сигнал.5Цель изобретения - расширениефункциональных возможностей за счетформирования синусоидального сигнала,переменной частоты с периодами, соответствующими периодам входного сиг,нала.На чертеже представлена схема,устройства,Устройство содержит тактовый гене, счетчик 12, второй триггер 13,. двухканальный делитель 14 частоты.Устройство работает следующимобразом. 25Входные прямоугольные импульсы,например в виде меандра, поступаютна первый. вход элемента И 9, на второй вход которого поступают тактовыеимпульсы с генератора 1, выходныеимпульсы поступают на вход счетчика12, где .определяется половина периода сигнала. Но перед счетом он итриггер 13 устанавливаются в нулевоеположение но фронту входного импульса одновибратором 1.0. Каждому значе 35нию полупериода входного сигнала вблоке 8 соответствует значение установочного кода для делителя 14 частоты. По .окончании длительности импульса второй одновибратор 11 вырабатывает по спаду импульса записи информации и запуска триггера 13, которыйфткрывает первый элемент И 9. Тактовые импульсы поступают на первый(например, и = 10) поступают на счет"чик 4, где преобразуются в код, покоторому на выходе дешифратора 5 иблока 7 аппроксимации формируется на растающая часть синусоидального напряжения. По достижении максимального (и - 1)-го (девятого) импульсатриггер 6 открывает элемент И 3 итактовые имнульаы поступают на инверсный вход, в результате чего навыходе блока 7 аппроксимации формируется спадающее напряжение. По достнжении нулевого выхода дешифратор 5 переключает триггер 6 на включение вновь первого элемента И и переключает блок 7 аппроксимации на отрицательную полярность, после чего аналогично формируется второй нолупериод синусоидального колебания.При изменении длительности входного импульса изменяется код на выходе счетчика 12, соответственно изменяется код блока 8 и коэффициент деления делителя 14 частоты, при этом число импульсов на выходе делителя частоты остается постоянным, меняется лишь длительность отдельных импульсов. В результате при изменении длительности входного импульса изменяется длительность ступенек, из которых формируется синусоидальный сигнал. Ф о р м у л а изобретенияУстройство для формирования синусоидальных сигналов, содержащее тактовый генератор, выход которого соединен с первыми входами первого и второго элементов И, первый счетчик, выход которого соединен с входом дешифратора, группа из и информацион" ных выходов которого соединена с информационным входом блока аппроксимации, выход которого является выходом устройства, а нулевой и и-й выходы дешифратора соединена с соответствующими входами первого триггера, прямой и инверсный выходы которого соединены с вторыми входами соответственно второго и первого элементов И, причем инверсный выход первого триггера соединен с входом управления полярностью блока аппроксимации, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет формирования синусоидального сигнала переменной частоты с периодами, соответствующи- ми периодам; входного сигнала, устройство содержит второй счетчик, третий элемент И, второй триггер, блок постоянной памяти, двухканальный делитель частоты и два одновибратора, входы которых соединены с входом устройства и первым входом третьего элемента И, выход первого одновибратора соединен с входами оонуления первого и второго счетчиков и нулевым входом второго триггера, выход которого соединен с третьими вхоСоставитель Г.ОсиповТехред А.Кравчук Корректор И,Васильева Редактор Н.Бобкова Заказ 5128/47 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Иосква, Ж"35, Раушская наб., д., 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3 142 дами первого и второго элементов И, выход второго одновибратора соединен с входом записи делителя частоты и с единичным входом второго триггера, выходы первого и второго элементов И соединены соответственно с входами первого и второго каналов делителя частоты, первый и второй выходы которого соединены соответственно с вхо 91354дами сложения и вычитания первогосчетчика, выход тактового генераторасоединен с вторым входом третьегоэлемента И, выход которого соединенс информационным входом второго счетчика, выход которого через блок постоянной памяти соединен с входомустановки коэффициента деления делителя частоты.
