Разбрасыватель жидкого и полужидкого навоза

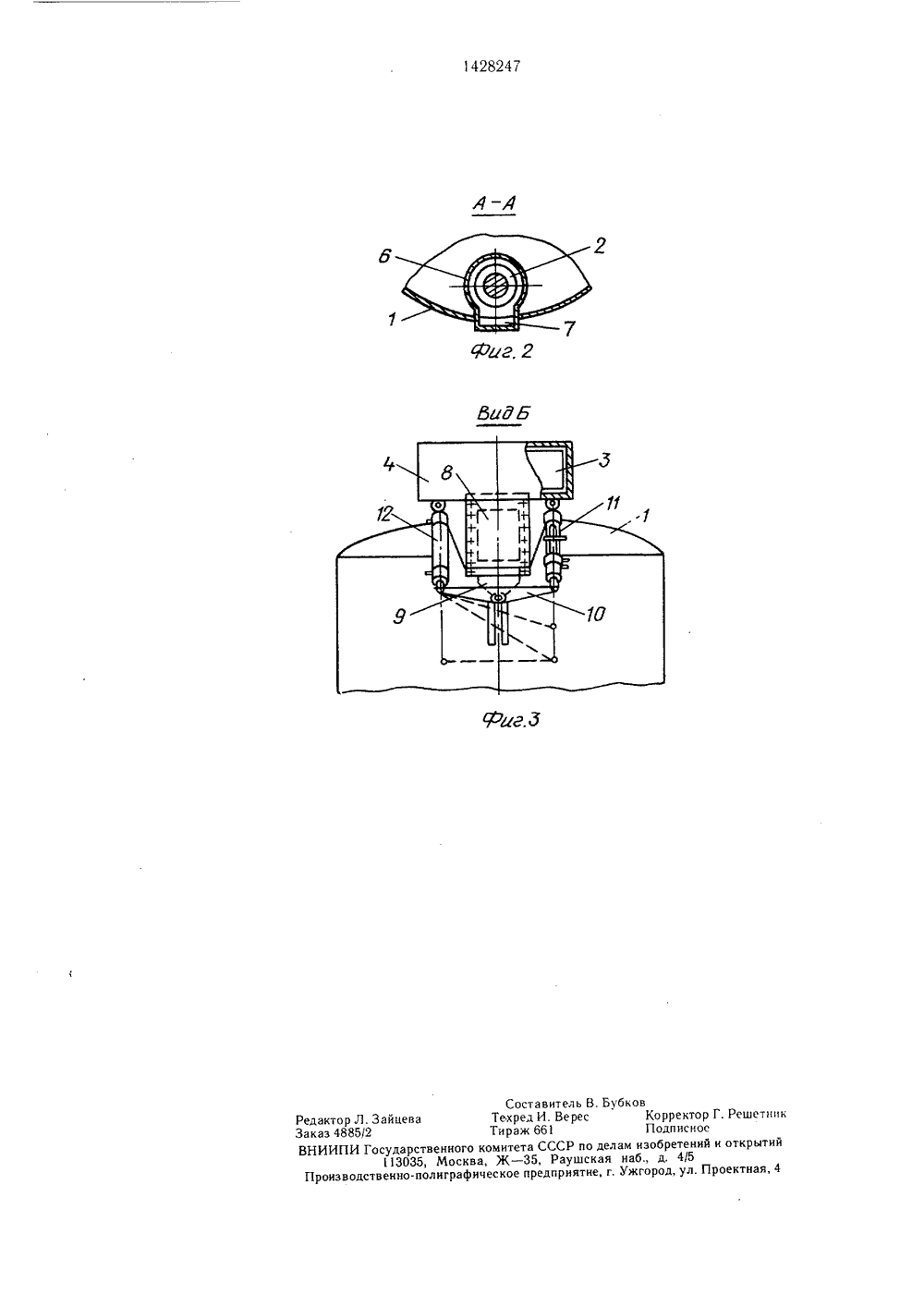

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 119) Ш) 51) 4 23,1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Я ( г г ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ИДК Г И СЫВЛТЕЛЬ ГО НЛВОЗЛ НИЕ ОТНОСИТС аВиностроени ся иовыВени 54) РАЗ Б РЛ ОЛУЖИДКО 57) Изобрете яйственному . етения являе к сельскохо ). Целью изоб технологичес(71) Централ ьн ь й научно-исслеловател ьский институт мехднизац 51 и и электр 3 ф 1 кации сельского хозяйства Нечерноземной зоны СССР и Г 1 роизводственное об)ьединениеБобруиск(1)ерммди1 зобрстение относится к сельскохозяйтцсчнсчу машиностроению, а именно к разбрасыв 11 гелях 1 жидкого и полужидкого навоза.1(ель изобретения -- повышение технологической надежности разбрасывателя жил. кого и полужидкого навоза.На фиг. 1 прелставлец разбрасыватель, общий вид; на фиг. 2 - разрез АА ца фиг. 1; на фиг. 3 - вил Б на фиг. 1.Разбрасыватель имеет установленный на колесах резервуар 1, в нижней части которого расположен подающий шнек 2. На общем валу с ним закреплена крыльчатка 3, снабженная кожухом 4. У кожуха предусмотрен приемный лоток 5. Задний конец шнека помещен в цилиндрическую выпускцу 1 о горловину б, В задней части днища резервуара и нижней части выпускной горловины под шнеком выполнен желоб 7. В конце желоба в наклонной к оси шнека стенке вьшолцсно выпускное отверстие 8, перекрытое заслонкой 9. Посредством двуплечего рычага 1 О заслонка связана с гидроцилицлрамц 1 и 12.Лоток 5 выполнен в виде боковой поверхности конуса, охватывающей выпускную 11 рл 1 вину 6. При этом конус расположен 1 кццапнем в сторону крыльчатки. Благодаря мому, чсжду выпускным отверстием и ло;1 стячц крыльчатки образуется кольцевое цр 1 ктрццство, обеспечивающее беспрепятт 11 и 111 11 роход крупных включений межлу . цц 1;1 гнч 11 крь 1 льчатки.Ра брасыватель работает слелующим об- Р 11:11 Ч .1 с рсл начал 1 ч внесения навоза лля его 1 к рех 1 ццшцця и резервуар приводят во цр 11 ц 1 ние ц 1 нек 2 црц закрытом выпускном ов 1 стцц. 11 ол лсйствием шнека вся масса в р 1 рвуарс 11 с рсчсшивается. Навоз подается ;1;ц 1 коч ц ццлицлрическую горловину 6. Благ.1 а 1 1 шличцю желоба под шнеком имеет често у 11 лцсццый зазор, по которому навоз вылавлцвается шнеком из выпускной горловины в резервуар. Вследствие этого 1 цв 1 з 11 рсмешивается не только в резервуаре, но и в горловине, Имеющиеся в навоз длинностебельные примеси подвига 1 отся шнеком к выпускной горловине и здесь встречным потоком из желоба относятся в сторону, Те примеси, которые попадают в горловину, проходят за пределы последнего витка шнека и выносятся навозом по желобу обратно в резервуар. Этому способствуют кромки, образованные в местах соединения боковых стенок желоба со стенками выпускной горловины и днища резервуара (фиг. 2).В дальнейшем, не останавливая шнек 2, передвигают заслонку 9 гидроцилиндром 11, открывая отверстие 8. Гидроцилиндр 11 позволяет изменять дозировку подачи удобрений в крыльчатке. Крыльчатка 3 подхватывает поступаю 1 цие по лотку 5 в кожух 4 удобрения и выметывает их из кожуха через боковое отверстие на поверхность поля,Имеющиеся в навозе длинностебельные икрупные примеси перемещаются шнеком по 5 дну резервуара к выпускному отверстию.11 опадая в желоб 7, они вместе с навозом свободно проходят через выпускную горловину 6. Задерживаясь на заслонке 9 за пределами витков шнека 2, крупные примеси частично или полностью перекрывают отверстие 8, изменяя подачу удобрений. Не останавливая шнек, гидроцилиндром 12 на короткое время открывают отверстие 8 полностью. Примеси проходят сквозь отверстие и по лотку 5 попадают между лопатками 15 крыльчатки, которая выметывает их из кожуха.По примесям, которые не попадают сразу между лопатками, одна из лопаток наносит удар. В результате этого частица приходит во вращательное движение по ко нусной поверхности. Под действием осевойсилы и вслелствие разности скоростей лопатки и частицы последняя входит в межлопаточное пространство крыльчатки и выметывается ею из кожуха. После опорожнения резервхара шнек останавливают и отверстие 258 закрывают заслонкой.Выполнение в устройстве выпускного отверстия в конце желоба, образующего понижение в лци 11 е резервуара в сторону выпускной горловины, и выполнение приво ла заслонки н виле двух гилроцилинлровобеспечивают 11 овышсцие технологическои належцос гц разбрасывателя. Умецьц 1 аются частота засцвацця выпускной горловины и заклинивания крыльчатки в кожухе. При набивании выпускного отверстия очистка его произволцтся без остановки технологического процесса внесения улобрений.Фоо.1 ула изгоретения. Разбрасыватель жидкого и полужцл кого навоза, солержащий резервуар с расположенным в его нижней части полающим шнеком, конец которого помещен в.,цилиндрическую выпускную горловину, снаоженную заслонкой с приводом, церекрываюгцей выпускное отверстие, и установленцу 1 о соосно со шнеком крыльчатку с кожухом, снабженную приемным лотком, расположенным под выпускным отверстием и выполненным в виде боковой поверхности конуса. охватывающей выпускную горловину, 50 причем конус обращен основанием в сторонукрыльчатки, отличающийся тем, что, с целью повышения технологической надежности, в задней части днища резервуара в зоне выпускной горловины под шнеком выполнен желоб, а выпускное отверстие расположено 55 в конце желоба.2. Разбрасыватель по и, 1, отличающийсятем, что привод заслонки выполнен в виде двух гидроцилиндров.Составитель В. Бубков Редактор Л. Зайцева Техред И. Верее Корректор Г. Решетннк Заказ 4885/2 Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
