Способ и устройство для определения содержания грунта в рефулерах

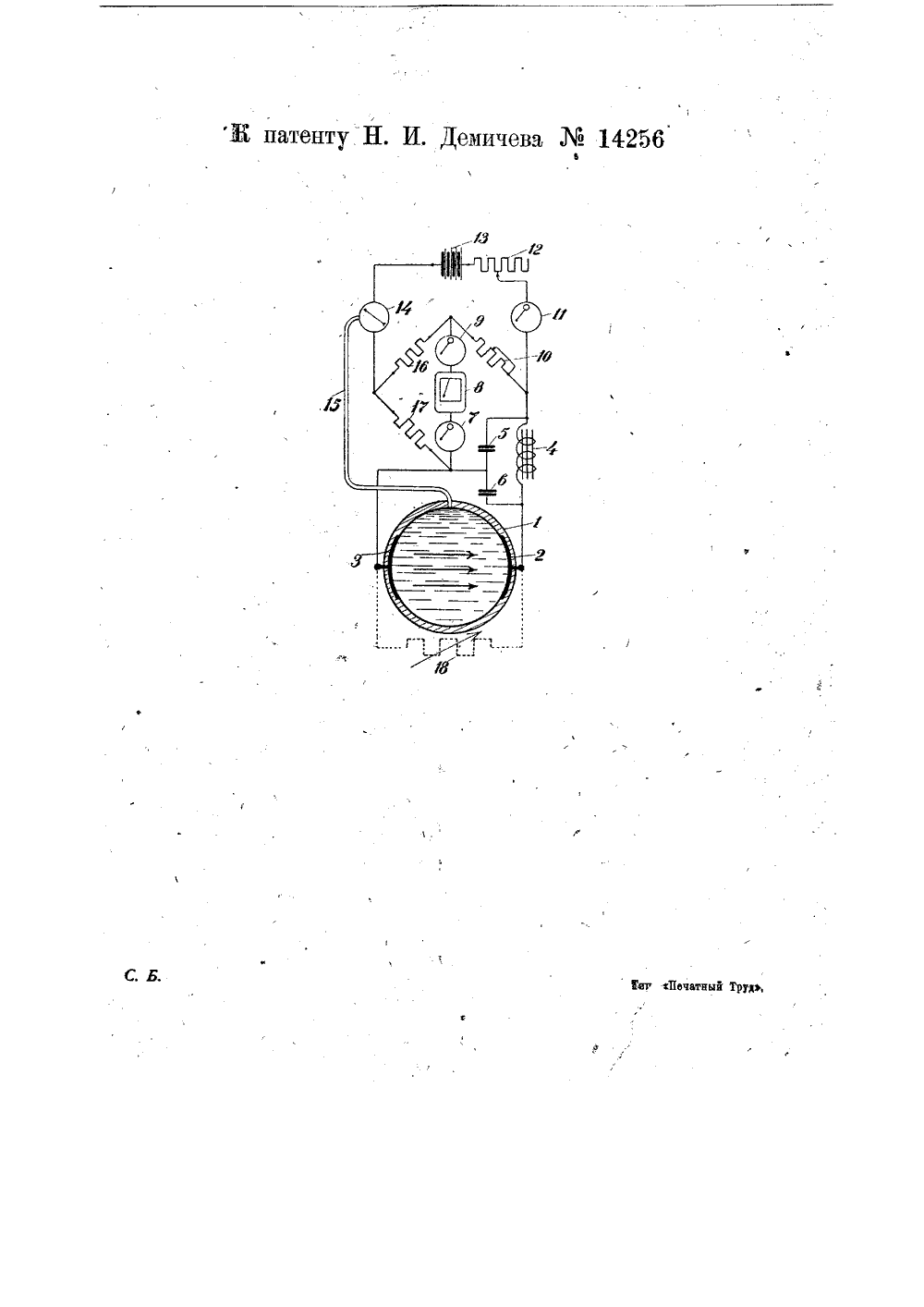

Ф.142 ласс 74 ГЗ -7.1 л 7, аос 7 ПЯТ:ОБР АНИ ния грун иособа устройства для определения содерв рефулерах. 929 года К пат враля мичева, заявленному 1 ф(заяв. саид,39912).ано 31 марта 1930 года. Дейна 15 лет от 31 марта 1930 нта распростраО выдаче и та опублиняет Предлагаемое изобретение касается способа и устройства для определения содержания грунта в:рефулерах и имеет целью эксплоатацию землесоса с максимальной производительностью, руководствуясь при этом показаниями контрольного прибора, основанного на изменении сойротивления электрическому току смеси воды и грунта, протека 1 ощей,в рефулере,В систему рефулера согласно схемы устройства, включен патрубок 1 из не- проводящего электрический ток материала, в котором помещены электроды 2 и 3, включенные в одну из ветвей схемы моста Уитстона. Сопротивления 10, 1 б, 17,и 18 представляют четырехугольник сопротивлений моста, при чем сопротивление смеси заменено эквивалентным фиктивным сопротивлением 18. В диагональ моста включены гальванометры 7 и 9, служащие для указания загрузки рефулера, и регистрирующий гальванометр 8 для непрерывной записи загрузки рефулера при его работе.Шкалы гальванометров проградуированы на проценты содержания грунта в смеси. Последовательно с источником тока 13, в другую диагональ моста включены амперметр 11 и регулирующее сопротивление 12. В ветвь моста, содержащую измеряемоесопротивление, включена система из реактивного сопротивления лг и конденсаторов 5 и б, служащая фильтром для сглаживания колебаний тока ь мостике, во избежание раскачивания стрелок указательных преоборов. автоматическое включение тока в мостик лишь при работе рефулера и выключе.ние тока при остановке работы осуществляется контактным манометром или ва.куум-метром 14, соединенным трубкой 15с рефулером,При работе землесоса устанавливает.ся движение жидкости по трубе рефулера и патрубку 1 и электрический ток; автоматически включается в цепь моста контактным манометром Или вакуум ме-, тром 14. При протекании по трубе рефулера чистой воды стрелки указательных приборов устанавливаются на деления шкал, показывающие Воду, при по-.мощи регулирующего сопротивления 10Во время работы также необходимо производить подобное регулирование приборов при изменении проводимости воды, вседствие изменения ее химического состава, При загрузке землесоса сопротивление жидкости, протекающей по патрубку1, изменяется, вследствие при,.сутствия в ней в различной пропорциичастиц грунта, и стрелки гальванометров, .отклоняясь на соответствующие углы, показывают в процентах содержание..диаграмму изменения процентного содер.жания грунта в смеси за данное время,являющуюся контрольным документом.Пб. указанию автора, предлагаемоеустройство пригодно для всех типов дно.углубительных снарядов такого рода и,практика применения его но одном из.землесосов показала полную автоматичность действия устройству и простотуухода за ним,Явтор указывает также, что исследование, произведенное специальной тех-нической комиссией при Управленииврдпутей днепровского бассейна от. пользуясь при загрузке землесоса устройством для определения содержаниягрунта в рефулере, повысить часовуюпроизводительность машины на 1360/о,против обычной со старым оборудоваеием,Предмет патента.1, Способ определения содержаниягрунта в рефулерах, характеризующийся тем, что при работе рефулера измеряют электрическое сопротивление смеси грунта и, воды, протекающей в рефулере в поперечном направлении к потоку смеси, и по изменению электрического сопротйвления судят об изменении со.держания в рефулере грунта,2, Электрическое устройство для осущеотвления охарактеризованного в и, 1 способа, отличающееся тем;, что в систему рефулера включен из непроводящегоэлектрический ток материала, напр резиновый, патрубок 1, в котором помещены электроды 2 и 3, включенные в одну из ветвей схемы мостика Уитсто. на, в диагональ которого включены гальванометры 7 и 9, служащие для указания загрузки рефулера, и регистрирующий гальванометр 8 для непрерывной записи загрузки рефулера при его работе,3. В охарактеризованном в п.2 устройстве применение включенной в ветвь мостика, содержащую измеряемое сопротивление, системы из реактивного сопротивления 4 и конденсаторов 5 и б в качестве фильтра для сглаживания колебаний тока в мостике.4, В охарактеризованномв п,п, 2 и 3 устройстве применение включенного в диагональ мостика йоследовательно с источником 13 тока и регулирующим со. противлением 1 амперметра 11,5. В охарактеризованном в п,п, 2 и 3 устройстве с целью включения в мостик электрического тока лишь при работе рефулера, применение включенного в диагональ мостика, содержащую источник тока, контактного манометра или вакууметра 14, соединенного трубой 15 с рефулером.
