Устройство для ввода информации от дифференциальных датчиков

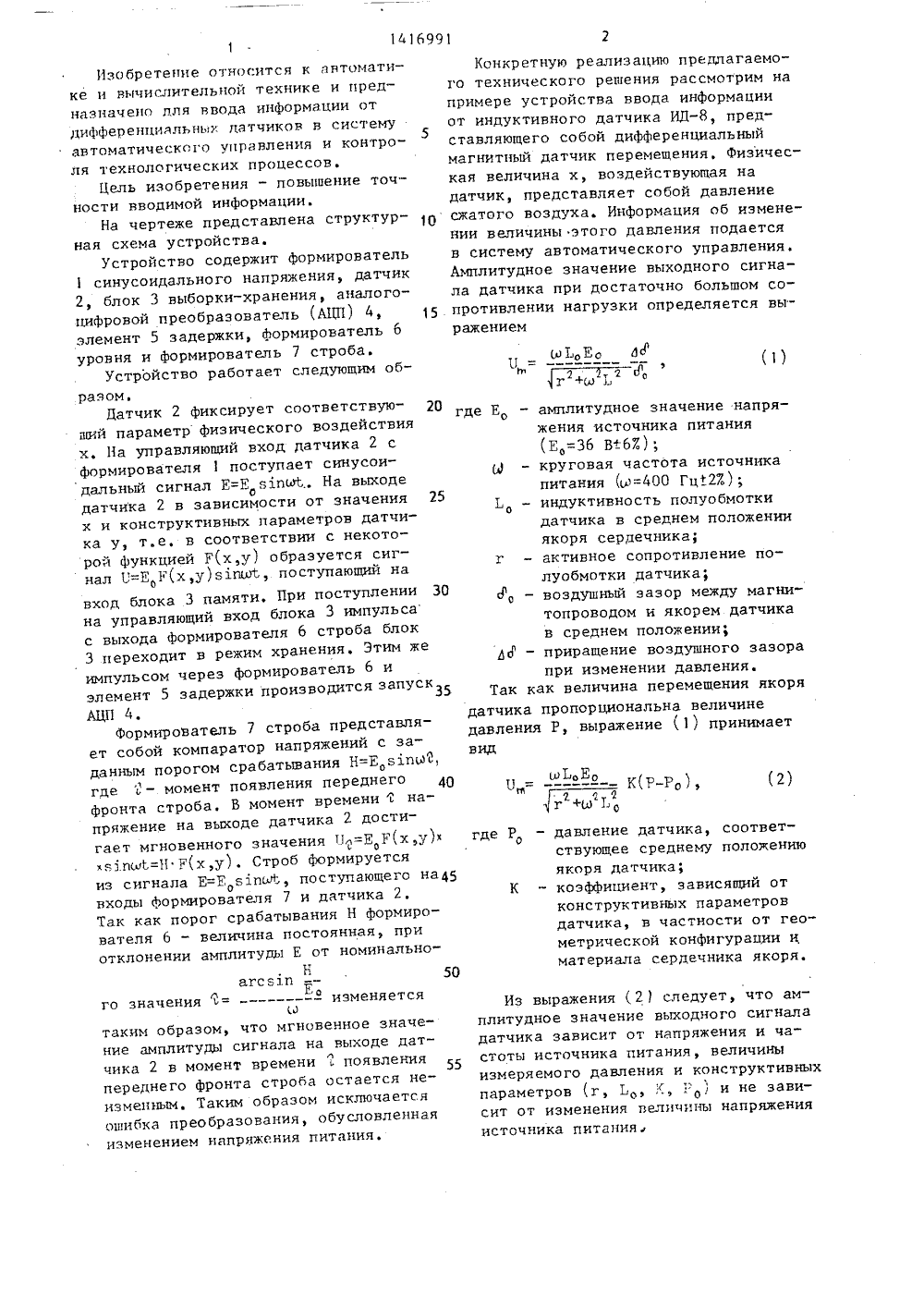

(51 4 0 06 1 13/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 4, Ъ. -:=,:. СОЦИАЛИСТИЧЕСКИ .; ,3 с . - .РЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Московский институт инженеровжелезнодорожного транспорта(54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИОТ ДИФФЕРЕНЦИАЛЬНЫХ ДАТЧИКОВ(57) Изобретение относится к областиавтоматики и вычислительной техникии может быть использовано для вводаинформации в систему автоматического ЯЬ 1416991 А 1 управления и контроля технологическихпроцессов. Целью изобретения являетсяповьпдение достоверности вводимой информации. Устройство содержит формирователь 1 синусоидального напряжения,датчик 2, блок 3 памяти, аналого-цифровой преобразователь 4, элемент задержки 5, формирователь 6 уровня,формирователь 7 строба. Цель изобретения достигается за счет формирования строба, управляющего процессомпреобразования, в момент времени, когда напряжение формирователя 1 достигает фиксированной величины Е , благодаря чему исключается влиянйе нестабильности напряжения формирователя 1 на результат преобразования,1 ил.Изобретение относится к автоматике и вычислительной технике и предназначено для ввода информации отдифференциальных латчиков в системуавтоматического управления и контро 5ля технологических процессов.Цель изобретения - повышение точности вводимой информации.На чертеже представлена структурная схема устройства.Устройство содержит формировательсинусоидального напряжения, датчик2, блок 3 выборки-хранения, аналогоциФровой преобразователь (АЦП) 4, 15элемент 5 задержки, формирователь 6уровня и формирователь 7 строба.Устройство работает следующим образом.Датчик 2 фиксирует соответствующий параметр физического воздействиях, На управляющий вход датчика 2 сформирователя 1 поступает синусоидальный сигнал Е=Е з 1 пы,. На выходедатчика 2 в зависимости от значения 25х и конструктивных параметров датчика у, т,е, в соответствии с некоторой функцией Е(х,у) образуется сигнал Ь 1=-Е Е(х,у)зпш 7, поступающий навход блока 3 памяти, При поступлении 30на управляющий вход блока 3 импульсас выхода формирователя 6 строба блок3 переходит в режим хранения, Этим жеимпульсом через формирователь 6 иэлемент 5 задержки производится запускАЦП 4,формирователь 7 строба представляет собой компаратор напряжений с заОданным порогом срабатывания Н=Е,з 1 пй,где ь - момент появления переднегофронта строба. В момент временинапряжение на выходе датчика 2 достигает мгновенного значения П=ЕоЕ(х,у)хзпкА=Н Е(х,у), Строб формируетсяиз сигнала Е=Е зпьй., поступающего на 45входы формирователя 7 и датчика 2.Так как порог срабатывания Н формирователя 6 - величина постоянная, приотклонении амплитуды Е от номинальноагсзп 5 Ол Еого значения = ---изменяетсяЫтаким образом, что мгновенное значение амплитуды сигнала на выходе датчика 2 в момент времени 7 появленияпереднего фронта строба остается неизменным, Таким образом исключаетсяошибка преобразования, обусловленнаяизменением напряжения питания. Конкретную реализацию предлагаемого технического решения рассмотрим на примере устройства ввода информации от индуктивного датчика ИД, представляющего собой дифференциальный магнитный датчик перемещения, Физическая величина х, воздействующая на датчик, представляет собой давление сжатого воздуха. Информация об изменении величины этого давления подается в систему автоматического управления, Амплитудное значение выходного сигнала датчика при достаточно большом сопротивлении нагрузки определяется выражениемо Ьо Ео дфЬ 1 о)" г Г ггде Ео - амплитудное значение напряжения источника питания(Ео=36 В 6%);- круговая частота источникапитания (н=400 Гцф 2%);Ьо - индуктивность полуобмоткидатчика в среднем положенииякоря сердечника;г - активное сопротивление полуобмотки датчика;- воздушный зазор между магнитопроводом и якорем датчикав среднем положении;Е - приращение воздушного зазорапри изменении давления,Так как величина перемещения якоря датчика пропорциональна величине давления Р, выражение (1) принимает вид(2)г +и Ьгде Р - давление датчика, соответствующее среднему положению якоря датчика;К - коэффициент, зависящий отконструктивных параметров датчика, в частности от геометрической конфигурации и материала сердечника якоря,Из выражения (2) следует, что амплитудное значение выходного сигнала датчика зависит от напряжения и частоты источника питания, величины измеряемого давления и конструктивных параметров (г, Ь , К, 1 о) и не зависит от изменения величины напряжения источника питания,1416991 Составитель А.ТруновРедактор А.Огар Техред Л,Сердюкова Корректор Н,Король Заказ 4066/47 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Формул а из о бр ет енияУстройство для ввода информации от дифференциальных датчиков, содержащее формирователь синусоидального на пряжения, датчик, аналого;цифровой преобразователь, выход формирователя синусоидального напряжения соединен с управляющим входом датчика, выход аналого-цифрового преобразователя 10 является информационным выходом устройства, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности вводимой информации, в него введены формирователь строба, блок памяти,формирователь уровня и элемент эадерж"ки, вход формирователя строба соединен с выходом формирователя синусои"дального напряжения, выход формирователя строба соединен с управляющимвходом блока памяти и входом формирователя уровня, выход которого черезэлемент задержки соединен с входомзапуска аналого-цифрового преобразователя, выход датчика соединен с информационным входом блока, выход которого соединен с информационным входом аналого-цифрового преобразователя.
