Генератор импульсов

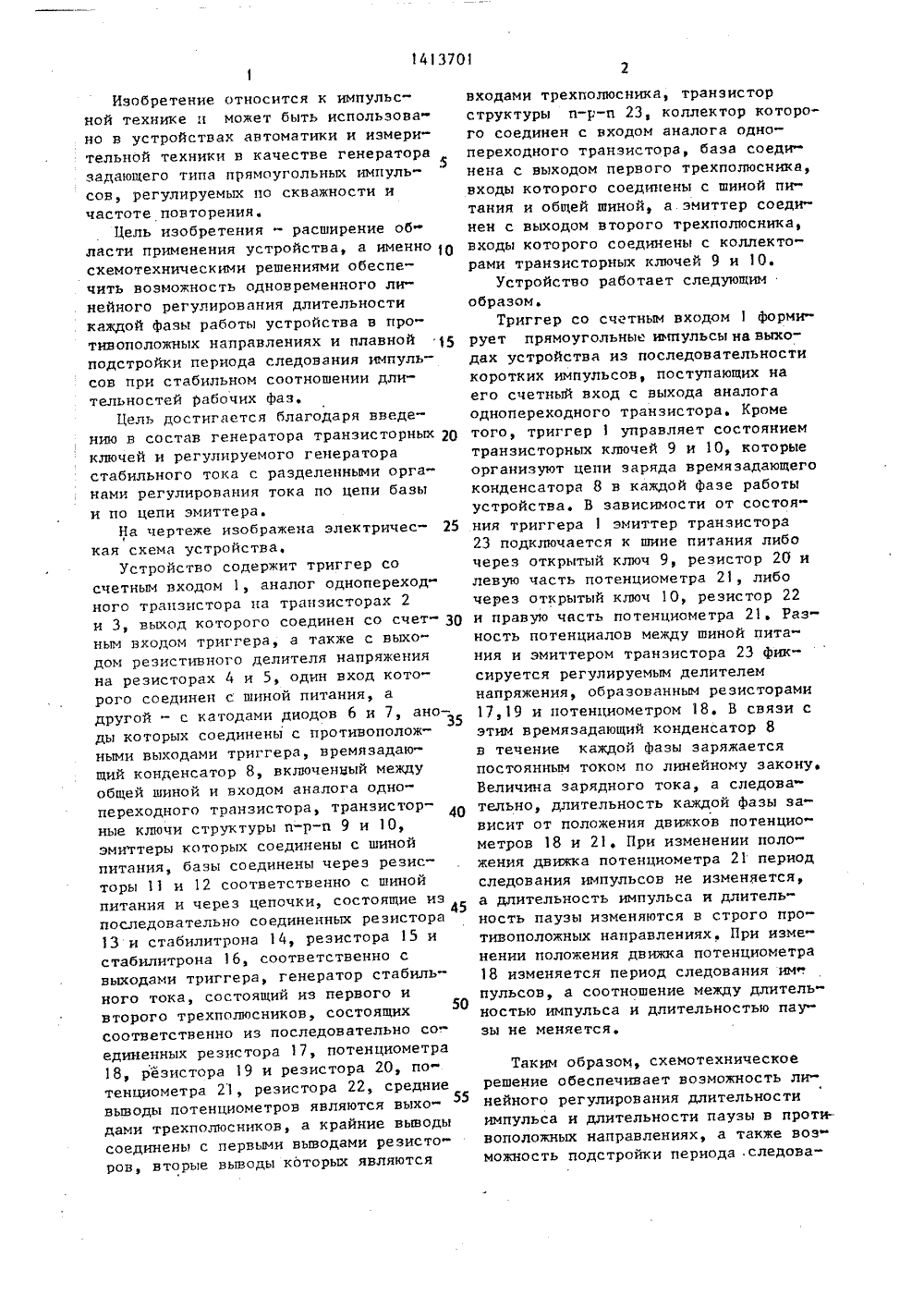

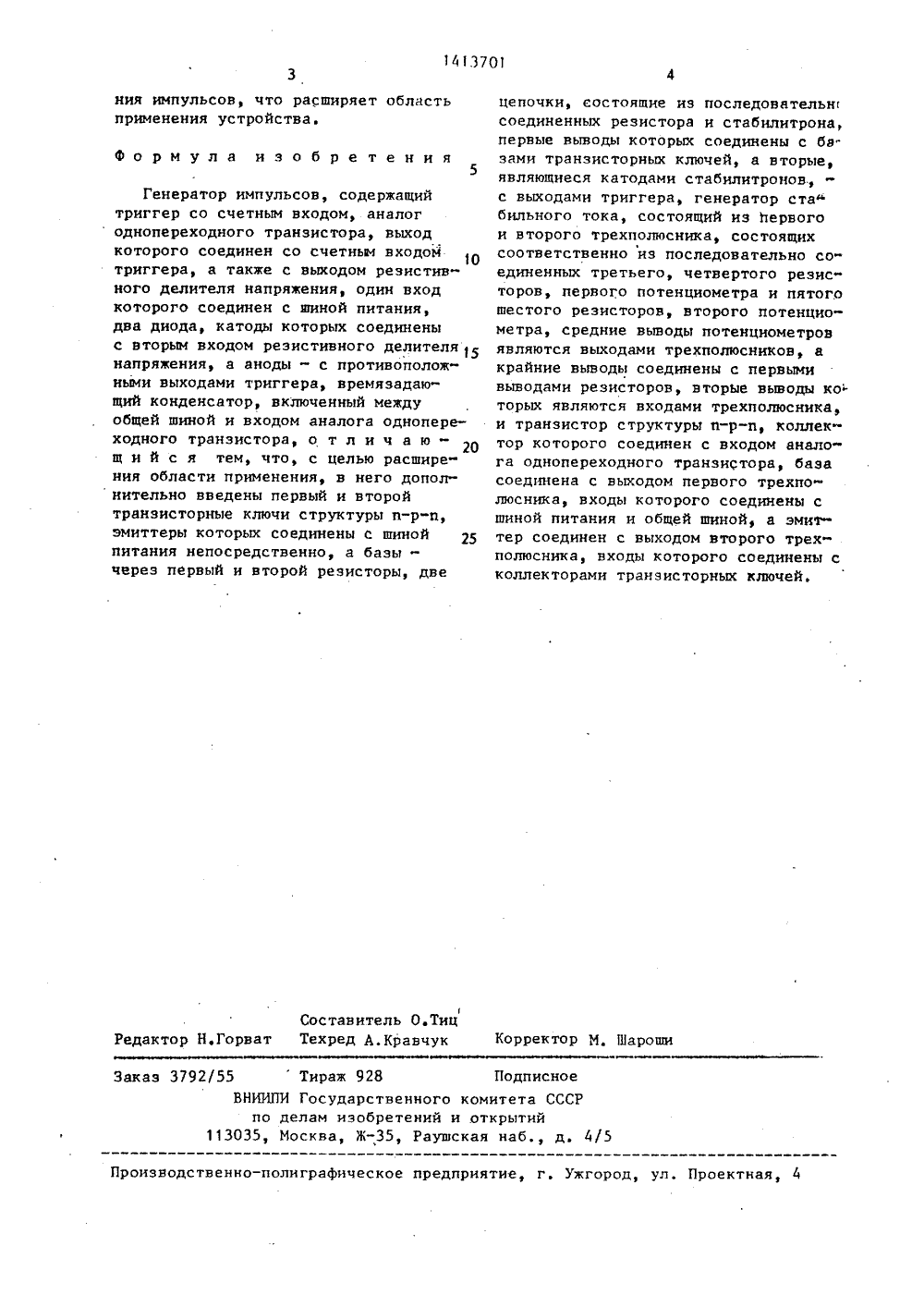

)4 Н 03 К 3/2 ОПИС зоБеятени АВТОРСКОМУ СВИДЕТЕЛЬСТВУ новр ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Авторское свидетельство СССУ 119425, кл. Н 03 К 3/284, 1984Авторское свидетельство СССРУ 1167703, кл. Н 03 К 3/284, 198(57) Изобретение относится к импульсной технике и может быть использованов устройствах автоматики и измерительной техники в качестве генераторов прямоугольных импульсов, регулируемых по скважности и частоте повторения. Целью изобретения являетсярасширение области применения генераа, что достигается обеспечением оденного линейного регулирования длности каждой фазы работы устройсотивоположных направлениях иной подстройкой периода следов ния импульсов при стабильном соотношении длительностей рабочих фаз.Для этого в состав генератора введенытранзисторные ключи и регулируемый .генератор стабильного тока с раздельными органами регулирования тока поцепи базы и по цепи эмиттера. На чертеже показаны триггер А со счетнымвходом, аналог однопереходного транзистора на транзисторах 2 и 3, транзисторные ключи структуры и-р-и натранзисторах 9 и 10, транзистор 23,резисторы и конденсаторы, показанныена схеме. 1 ил.Изобретение относится к импульсной технике и может быть испольэовано в устройствах автоматики и измерительной техники в качестве генераторазадающего типа прямоугольных импульсов, регулируемых по скважности ичастоте повторения.Цель изобретения - расширение области применения устройства, а именно 10схемотехническими решениями обеспечить возможность одновременного линейного регулирования длительностикаждой фазы работы устройства в противоположных направлениях и плавной 15подстройки периода следования импульсов при стабильном соотношении длительностей рабочих фаз.Цель достигается благодаря введению в состав генератора транзисторных 20ключей и регулируемого генераторастабильного тока с разделенными органами регулирования тока по цепи базыи по цепи эмиттера.На чертеже изображена электрическая схема устройства,Устройство содержит триггер сосчетным входом 1, аналог однопереходного транзистора на транзисторах 2и 3, выход которого соединен со счетным входом триггера, а также с выходом резистивного делителя напряженияна резисторах 4 и 5, один вход которого соединен с шиной питания, адругой - с катодами диодов 6 и 7, аноды которых соединены с противоположными выходами триггера, времязадающий конденсатор 8, включенцый междуобщей шиной и входом аналога однопереходного транзистора, транзисторные ключи структуры и-р-п 9 и 10,эмиттеры которых соединены с шинойпитания, базы соединены через резисторы 11 и 12 соответственно с шинойпитания и через цепочки, состоящие изпоследовательно соединенных резистора13 и стабилитрона 14, резистора 15 истабилитрона 16, соответственно свыходами триггера, генератор стабильного тока, состоящий из первого ивторого трехполюсников, состоящих50соответственно из последовательно со-.единенных резистора 17, потенциометра18, резистора 19 и резистора 20, потенциометра 21, резистора 22, средниевыводы потенциометров являются выхо 55дами трехполюсников, а крайние выводысоединены с первыми выводами резисторов, вторые выводы которых являются входами трехполюсника, транзистор структуры и-р-и 23, коллектор которого соединен с входом аналога одно- переходного транзистора, база соединена с выходом первого трехполюсника, входы которого соединены с шиной питания и общей шиной, а эмиттер соединен с выходом второго трехполюсника, входы которого соединены с коллекторами транзисторных ключей 9 и 10.Устройство работает следующим образом.Триггер со счетным входом 1 формирует прямоугольные импульсы на выходах устройства из последовательности коротких импульсов, поступающих на его счетный вход с выхода аналога однопереходного транзистора. Кроме того, триггер 1 управляет состоянием транзисторных ключей 9 и 10, которые организуют цепи заряда времязадающего конденсатора 8 в каждой Фазе работы устройства. В зависимости от состояния триггера 1 эмиттер транзистора 23 подключается к шине питания либо через открытый ключ 9, резистор 20 и левую часть потенциометра 21, либо через открытый ключ 10, резистор 22 и правую часть потенциометра 21, Разность потенциалов между шиной питания и эмиттером транзистора 23 фиксируется регулируемым делителем напряжения, образованным резисторами 17,19 и потенциометром 18. В связи с этим времязадающий конденсатор 8 в течение каждой Фазы заряжается постоянным током по линейному закону, Величина зарядного тока, а следовательно, длительность каждой фазы зависит от положения движков потенциометров 18 и 21, При изменении положения движка потенциометра 21 период следования импульсов не изменяется, а длительность импульса и длительность паузы изменяются в строго противоположных направлениях, При изменении положения движка потенциометра 18 изменяется период следования имфт пульсов, а соотношение между длительностью импульса и длительностью паузы не меняется. Таким образом, схемотехническое решение обеспечивает возможность линейного регулирования длительности импульса и длительности паузы в противоположных направлениях, а также возможность подстройки периода,следова1413701 ния импульсов, что расширяет областьприменения устройства. Составитель О.ТицРедактор Н,Горват Техред А.Кравчук Корректор М, Шароши Заказ 3792/55Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Формула изобретения5 Генератор импульсов, содержащий триггер со счетным входом, аналог однопереходного транзистора, выход которого соединен со счетным входом триггера, а также с выходом резистивного делителя напряжения, один вход которого соединен с шиной питания, два диода, катоды которых соединены с вторым входом резистивного делителя 15 напряжения, а аноды - с противоположными выходами триггера, времязадающий конденсатор, включенный между общей шиной и входом аналога однопереходного транзистора, о т л и ч а ющ и й с я тем, что, с целью расширения области применения, в него дополнительно введены первый и второй транзисторные ключи структуры п-р-п, эмиттеры которых соединены с шиной 25 питания непосредственно, а базы- через первый и второй резисторы, две цепочки, состоящие из последовательнсоединенных резистора и стабилитрона,первые выводы которых соединены с ба"зами транзисторных ключей, а вторые,являющиеся катодами стабилитронов,с выходами триггера, генератор стабильного тока, состоящий из первогои второго трехполюсника, состоящихсоответственно из последовательно со"единенных третьего, четвертого резисторов, первого потенциометра и пятогошестого резисторов, второго потенциометра, средние выводы потенциометровявляются выходами трехполюсников, акрайние выводы соединены с первымивыводами резисторов, вторые выводы ко-торых являются входами трехполюсника,и транзистор структуры п-р-п, коллектор которого соединен с входом аналога однопереходного транзистора, базасоединена с выходом первого трехполюсника, входы которого соединены сшиной питания и общей шиной, а эмиттер соединен с выходом второго трехполюсника, входы которого соединены сколлекторами транзисторных ключей,
