Формирователь прямоугольных импульсов

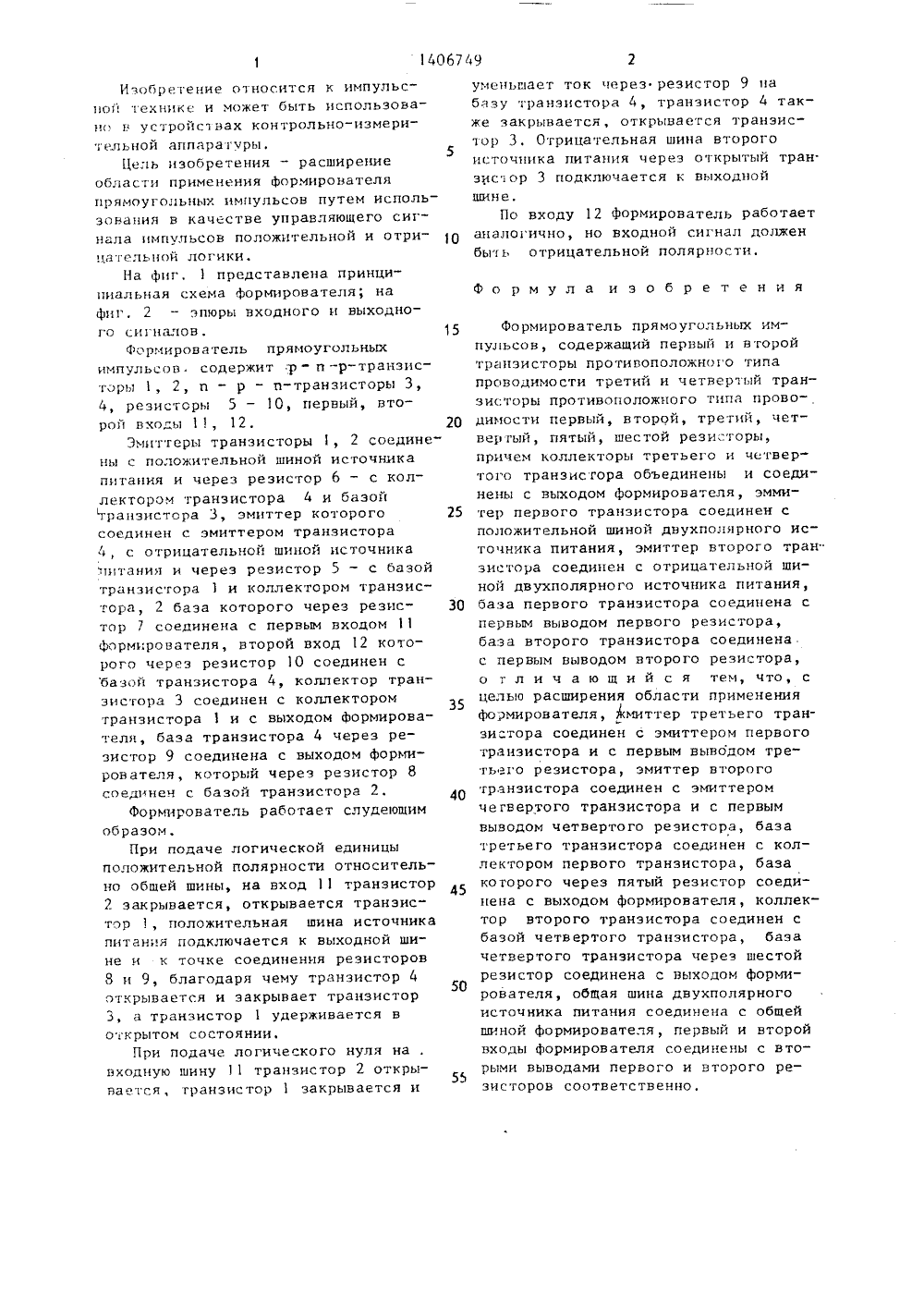

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯОЫ 06749 К 5 01 ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3 ф ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР 9 668078, кл. Н 03 К 5/О 1, 1976.Авторское свидетельство СССР У 122172 1, кл, Н 03 К 5/01, 1984. (54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано в устройствах контрольно-измерительной аппаратуры. Цель изобретения- расширение функциональных воэможностей формирователя прямоугольных импульсов - достигается путем использования в качестве управляющего сигнала импульсов положительной и отрицательной логики. При подаче логической единицы положительной полярностина вход 11 транзистор (Т) 2 закрываеся, открывается Т 1, положительнаяшина первого источника питания подключается к выходной шине и к точкесоединения резисторов 8 и 9, благодаря чему Т 4 открывается и закрывается Т 3, а Т 1 удерживается в открытом состоянии. При подаче логического нуля на шину 11 Т 2 открывается,а Т 1 закрывается и уменьшает токчерез резистор 9 на базу Т 4. Приэтом Т 4 закрывается и открываетсяТ 3, и отрицательная шина второгоисточника питания через открытый Т 3подключается к выходной шине. Повходу 12 формирователь работает аналогично, но входной сигнал долженбыть отрицательной полярности. 2 ил,Изобретение относится к импульсной технике и может быть использовано н устройствах контрольно-измерительной аппаратуры.5Цель изобретения - расширение области применения формирователя 35 не и к точке соединения резисторов 8 и 9, благодаря чему транзистор открывается и закрывает транзистор 3, а транзистор 1 удерживается в открытом состоянии.При подаче логического нуля на входную шину 11 транзистор 2 открывается, гранзистор 1 закрывается и 50 прямоугольных импульсон путем использования н качестве управляющего сигнала импульсов положительной и отрицательнои логики,На фиг. 1 представлена принципиальная схема формирователя; нафиг. 2 - эпюры входного и выходно -го сигналов. 15Формирователь прямоугольныхимпульсов, содержит .р - и -р-транзисторы 1, 2, и - р - и-транзисторы 3,4, резисторы 5 - 10, перный, второй входы 11, 12, 20Эмиттеры транзисторы 1, 2 соединены с положительной шиной источникапитания и через резистор 6 - с коллектором транзистора 4 и базой"транзистора 3, эмиттер которого 25соединен с эмиттером транзистора4, с отрицательной шиной источникаПитания и через резистор 5 - с базойтранзистора 1 и коллектором транзистора, 2 база которого через резистор 7 соединена с первым входом 11Формирователя, второй вход 12 которого через резистор 10 соединен сбазой транзистора 4, коллектор транзистора 3 соединен с коллекторомтранзистора 1 и с выходом формирователя, база транзистора 4 через резистор 9 соединена с выходом формирователя, который через резистор 8соединен с базой транзистора 2.40Формирователь работает слудеющимобразом,При подаче логической единицыположительной полярности относительно обшей шины, на вход 11 транзистор 452 закрывается, открывается транзистор 1, положительная шина источникапитания подключается к выходной шиуменьшает ток через резистор 9 иа базу транзистора 4, транзистор 4 также закрынается, открывается транзистор 3. Отрицательная шина второго ис.точиика питания через открытый тран. зис-ор 3 подключается к выходной шине,По входу 12 формирователь работает аналогично, но входной сигнал должен быть отрицательной полярности.Формула изобретенияформирователь прямоугольных импульсов, содержащий первый и второйтранзисторы противоположного типапроводимости третий и четвертый тран -зисторы противоположного типа проводимости первый, второй, третий, четвертый, пятый, шестой резисторы,причем коллекторы третьего и четвертого транзистора объединены и соединены с выходом формирователя, эммитер первого транзистора соединен сположительной шиной двухполярного источника питания, эмиттер второго транзистора соединен с отрицательной шиной двухполярного источника питания,база первого транзистора соединена спервым выводом первого резистора,база второго транзистора соединенас первым выводом второго резистора,о т л и ч а ю щ и й с я тем, что, сцелью расширения области примененияформирователя, 1 миттер третьего транзи:тора соединен с эмиттером первоготранзистора и с первым выводом третьего резистора, эмиттер второготранзистора соединен с эмиттеромчегвертого транзистора и с первымвыводом четвертого резистора, базатретьего транзистора соединен с коллектором первого транзистора, базакоторого через пятый резистор соединена с выходом формирователя, коллектор второго транзистора соединен сбазой четвертого транзистора, базачетвертого транзистора через шестойрезистор соединена с выходом формирователя, общая шина двухполярногоисточника питания соединена с общейшиной формирователя, первый и второйвходы формирователя соединены с вторыми выводами первого и нторого резисторов соответственно,1406749 Их. Составитель В. 10 хлинТехред И,Верес рректор Г. Решетн Редактор М. Бандур Тираж 928 В 11 ИИПИ Государственного по делам изобретений 035, Москва, Х 1-35, РаушЗаказ 372 одписное комитета СССРи открытийкая наб., д, 4/5 роизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная
