Номер патента: 1403117
Автор: Зуев
Текст

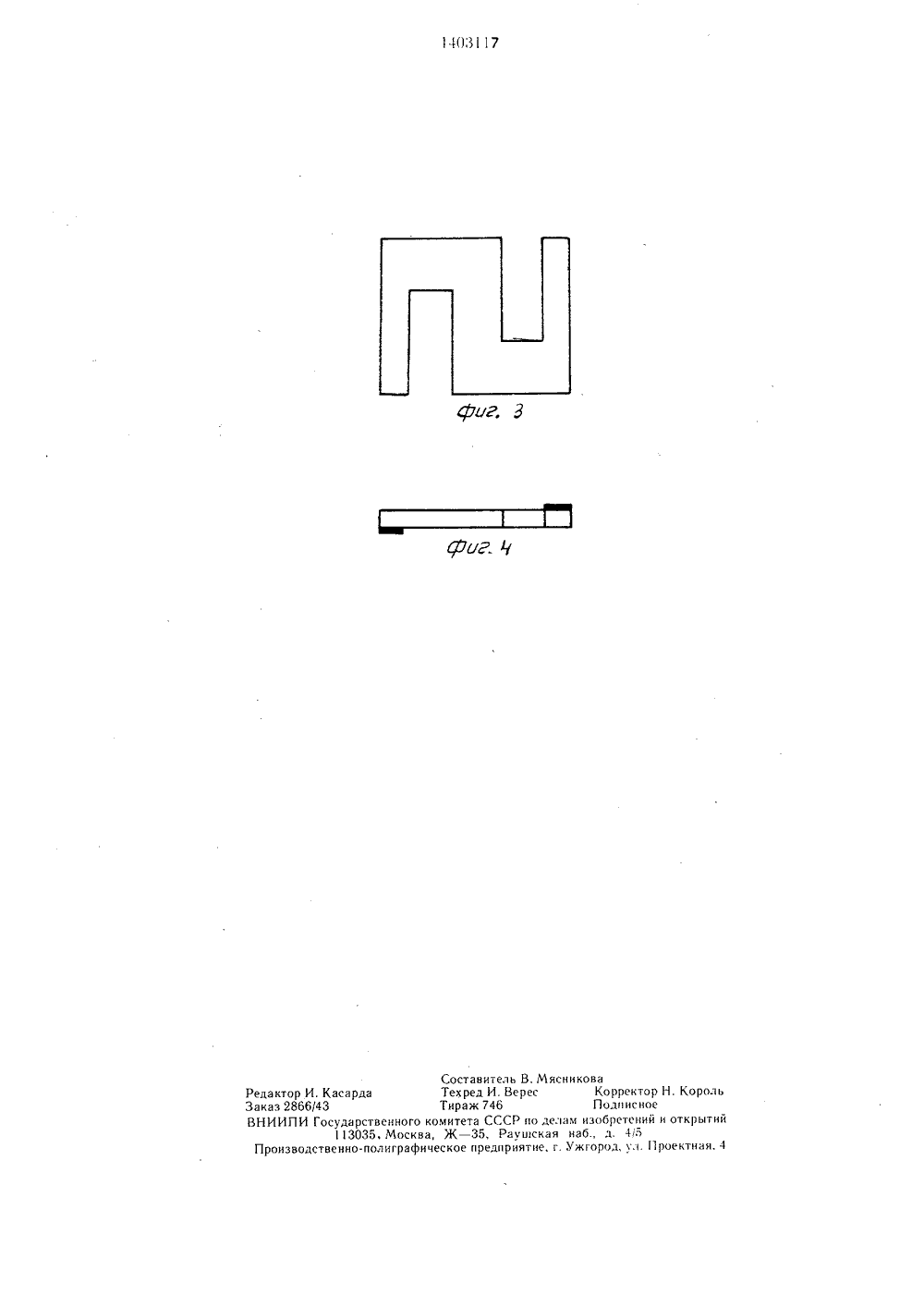

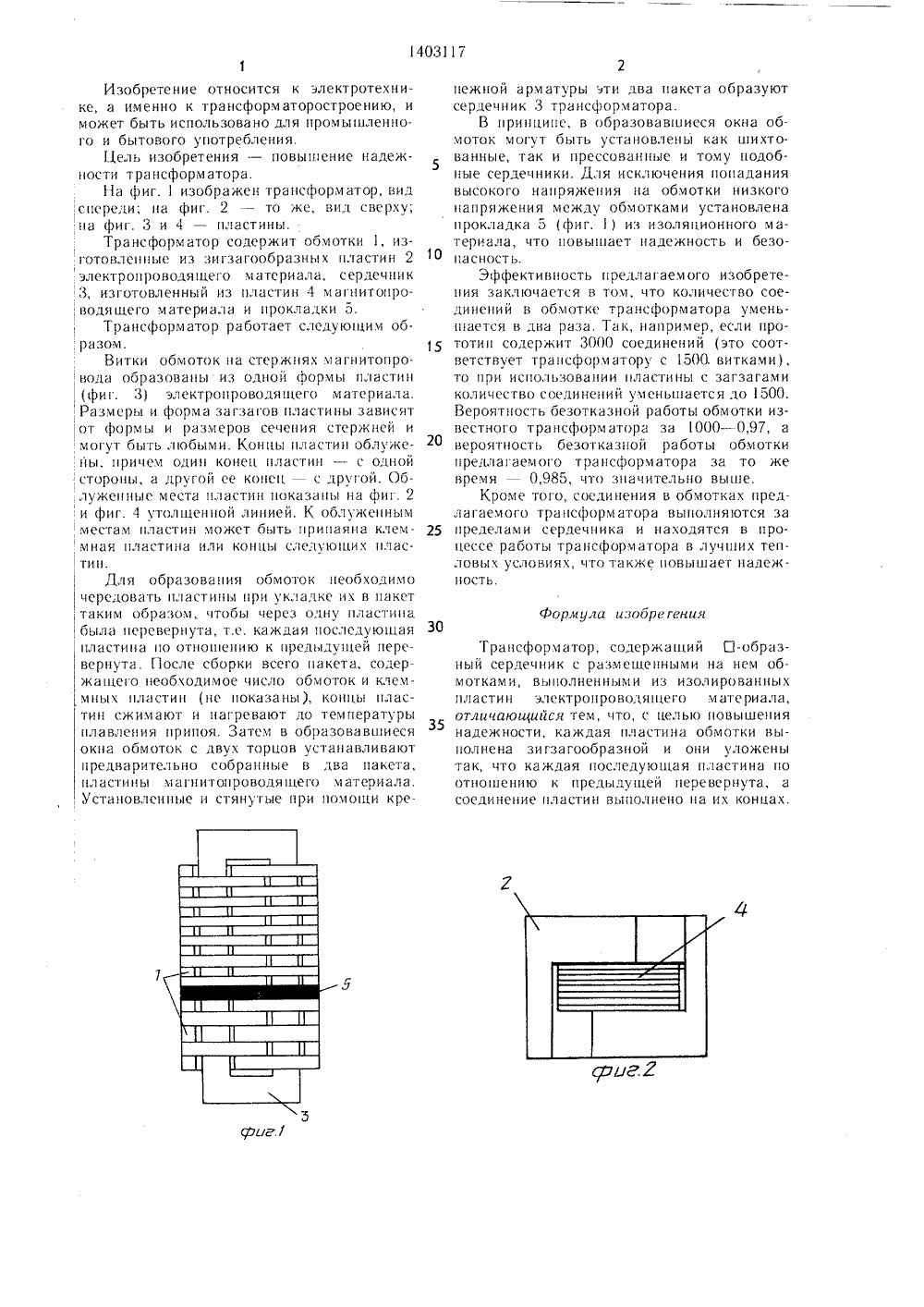

(19) 4 Н 01 Г 27/28 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ИЯ(57) Изобретение относится к электротехнике. Целью изобретения является повышение надежности трансформ атора. Трансформатор содержит сердечник с расположенными на нем обмотками в виде изолированных пластин, выполненных зигзагообразными. Концы пластин облужены с разных сторон. При укладке обмотки пластины чередуются так, чтобы через одну пластина была перевернута по отношению к предыдушей. 4 ил,.22литехнический институт.8) андии 980. етель 01 Г163075,тво СССР 41/06, 1983 ОСУДАРСТВЕНКЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫИзобретение относится к электротехнике, а именно к трансформаторостроению, и может быть использовано для промышленного и бытового употребления.Цель изобретения - повышение надежности трансформатора.На фиг. 1 изображен трансформатор, вид ,спереди; иа фиг. 2 - то же, вид сверху; ца фиг. 3 и 4 - пластины.Трансформатор содержит обмотки 1, изготовленные из зигзагообразных пластин 2 электропроводящего материала, сердечник 3, изготовленный из пластин 4 магнитоироводящего материала и прокладки 5.Трансформатор работает следующим образом.Витки обмоток ца стержнях магнитопровода образованы из одной формы пластин (фиг. 3) электроироводящего материала.Размеры и форма загзагов пластины зависят от формы и размеров сечения стержней и могут быть любыми. Концы пластин облужеиы, причем один конец пластин - с одной стороны, а другой ее конецс другой. Облужеццые места пластин показаны на фиг. 2 и фиг. 4 утолщенной линией. К облужецным местам пластин может быть припаяна клеммная пластина или концы следующих плас, тин.Для образования обмоток необходимо чередовать пластины ири укладке их в пакеттаким образом, чтобы через одну пластинабыла перевернута, т.е. каждая иоследуюпдяпластина по отношению к предыдущей перевернута. После сборки всего пакета, содержащего необходимое число обмоток и клеммцых пластин (це показаны), концы пластин сжимают и нагревают до температуры плавления припоя. Затем в образовавшиеся окна обмоток с двух торцов устанавливают предварительно собранные в два пакета, пластины магнитопроводящего материала. Установленные и стянутые при помощи кренежной арматуры эти два пакета образуют сердечник 3 трансформатора.В принципе, в образовавшиеся окна обмоток могут быть установлены как шихтованные, так и прессованные и тому подобные сердечники. Для исключения попадания высокого напряжения на обмотки низкого напряжения между обмотками установлена прокладка 5 (фиг. 1) из изоляционного материала, что повышает надежность и безоа с иост ь.Эффективность предлагаемого изобретения заключается в том, что количество соединений в обмотке трансформатора уменьшается в два раза. Так, например, если прототип содержит 3000 соединений (это соответствует трансформатору с 1500. витками), то при использовании пластины с загзагами количество соединений уменьшается до 1500.Вероятность безотказной работы обмотки известного трансформатора за 1000 - 0,97, а вероятность безотказной работы обмотки предлагаемого трансформатора за то же время 0,985, что значительно выше.Кроме того, соединения в обмотках предлагаемого трансформатора выполняются за 25 пределами сердечника и находятся в процессе работы трансформатора в лучших тепловых условиях, что также повышает надежность.формула изобрегенияТрансформатор, содержащий П-образный сердечник с размещенными на нем обмотками, выполненными из изолированных пластин электропроводящего материала, отличающийся тем, что, с целью повышения надежности, каждая пластина обмотки выполнена зигзагообразной и они уложены так, что каждая последующая пластина по отношению к предыдущей перевернута, а соединение пластин выполнено ца их концах.Составитель В. МясниковаРедактор И. Касарда Техред И. Верес Корректор Н. КорольЗаказ 2866/43 Тираж 746 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раугнская наб., д. 45Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
4143917, 10.11.1986
ПЕРМСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ЗУЕВ ВАЛЕНТИН НИКИТОВИЧ
МПК / Метки
МПК: H01F 27/28
Метки: трансформатор
Опубликовано: 15.06.1988
Код ссылки
<a href="https://patents.su/3-1403117-transformator.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор</a>
