Устройство для формирования изображения дактилоскопических отпечатков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1398660
Авторы: Равилов, Шинкаренко, Юдин
Текст

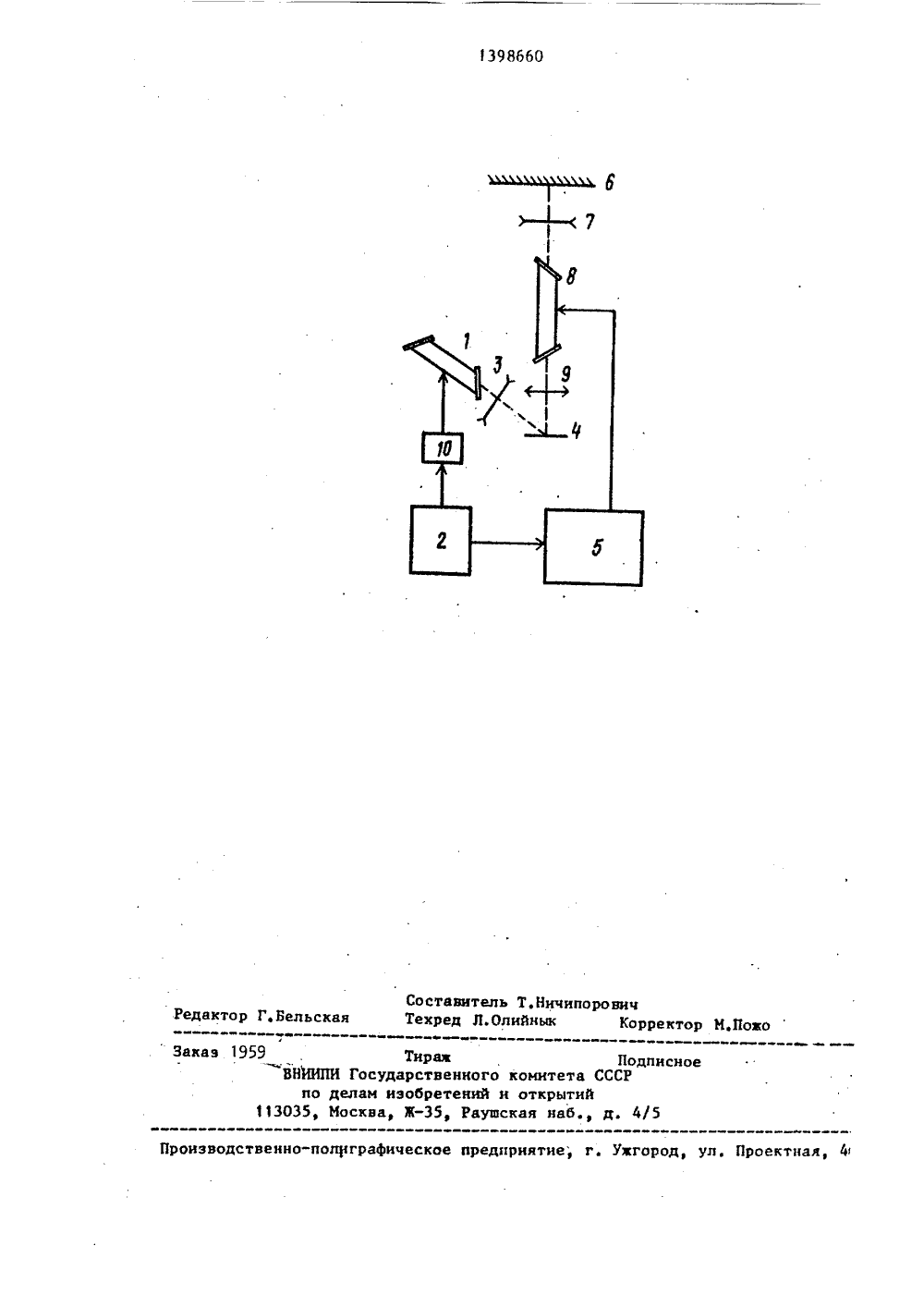

Изобретение касается распознава- ния Образов и может быть использовано для обнаружения и ныянлеция отпечатков ца поверхцостц предметов,Целью изобретения является расширение области применения устройства эа счет возможности работы с различными носителями информации (поверхности предметов). 1011 а чертеже приведена функциональная схема устройства.Устройство содержит источник 1 иэ" лучения, генератор 2 импульсон, дополнительный обьектин 3, отражающую 15 понерхность 4, блок 5 задержки, экран б, расфокусиру 1 ощую линзу 7, уси" литель 8 яркости, основной объектив 9, формирователь 10 иипульсон запуска, 20Устройство работает следующим образом.Генератор 2 запускает источник 1излучения, Носитель с дактилоскопическим отпечатком располагают на отражающей поверхности 4 и освещают че-рез расфокусированный дополнительный, объектив З.излучением от источника 1излучениякоторый вызывает фасфорисцеццию вещества отпечатка Фосфорисцентное изображение отпечатка с поверхности предмета, расположенногона отражающей поверхности 4, проецируется объективом 9 на вход усилителя 8. Запуск усилителя 8 осущестнляетсл от генератора 2 через блок 5 задержки,При запуске усилителя 8 происходит возбуждение активной среды усилителя 8, и при достижении порога по 40генерации, форфорисцецтное излучение,поступающее на вход усилителя 8, снимает запасенную н активной среде инверсную населенность, проходя черезактивную среду, усиливается и проецируется расфокусирующей линзой 7на экран 6. Устройство облучает поверхность с дактилоскопическим отпечатком импульсным лазерным излучением. После облучения поверхностис предметом импульсом генерации возникает фосфорисцеццця вещества отпе"чатка, а также возможна фосфорисценция материала предмета, посколькумногие материалы гцоминесцируют цоддействием лазерного излучения., Изэа различил химического состава вещества отпечатка н материала прадмета различается сиад ицтсцсцвцостцих фосфорцсцецццц, Если теперь пропускать фосфорисцецтцое излучениечерез усилитель Я яркости н различные моменты времени, т,е. работу усилителя 8 сицхроццзовать с работойисточника 1, облучающего предмет, иусилитель 8 запускать через блок 5,плавно регулируя задержку н диапазоне от О до Т, где Т-период следования цмпульсон источника 1, облучающего предмет, то на экране будет наблюдаться отчетливое иэображение отпечатка,Для того чтобы происходило усиление поступающего фосфорисцентного излучения в усилителе 8, последний должен работать в импульсном режиме В области спектра, пападающего н область фосфорисценции, и не.совпадать с длиной волны источника 1, вызываю,1 цего фосфорисценцию, чтобы не было усиления активной средой усилителя 8 яркости рассеянного излучения от лазера,Предлагаемое устройство позволяет значительно расширить перечень материалов, на поверхности которых можно обнаружить отпечатки,,Формула изобретенияУстройство для формирования иэображения дактилоскопических отпечат.ков, содержащее оптически связанный и последовательно расположенные экран, расфокусирующую линзу, усилитель яркости, основной объектив и отражающую поверхность, о т л и ч а ю - щ е е с я тем, что, с целью расширения области применения устройства эа счет возможности работы с различными носителями информации, оно содержи дополнительный объектив, источ" цик излучения, формирователь импульсон запуска, блок задержки и генератор импульсов, один выход которого пОдключен к входу блока задержки, а другой-к входу формирователя цмпуль сов запуска, выход которого подключен к источнику излу .ния, оптически связанному через дополнительный объектив с отражающей понерхцостью, причем выход блока задержки подключен к уранляющему входу усилителя яркости..Редактор Г.Бельска Тираарственногобретенийж, Раьщ каз 1959 Подписнокомитета СССРи открытийская наб., д 5 НИИПИ с по делам и13035, Москва,4/ Производственно-полиграфическое предприятие; г. Ужгород, у ектная, 41
СмотретьЗаявка
3998564, 02.12.1985
ИНСТИТУТ ОПТИКИ АТМОСФЕРЫ СО АН СССР
ЮДИН Н. А, РАВИЛОВ Г. Г, ШИНКАРЕНКО В. Г
МПК / Метки
МПК: G06K 9/20
Метки: дактилоскопических, изображения, отпечатков, формирования
Опубликовано: 15.03.1993
Код ссылки
<a href="https://patents.su/3-1398660-ustrojjstvo-dlya-formirovaniya-izobrazheniya-daktiloskopicheskikh-otpechatkov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования изображения дактилоскопических отпечатков</a>
