Дисковая сортировка

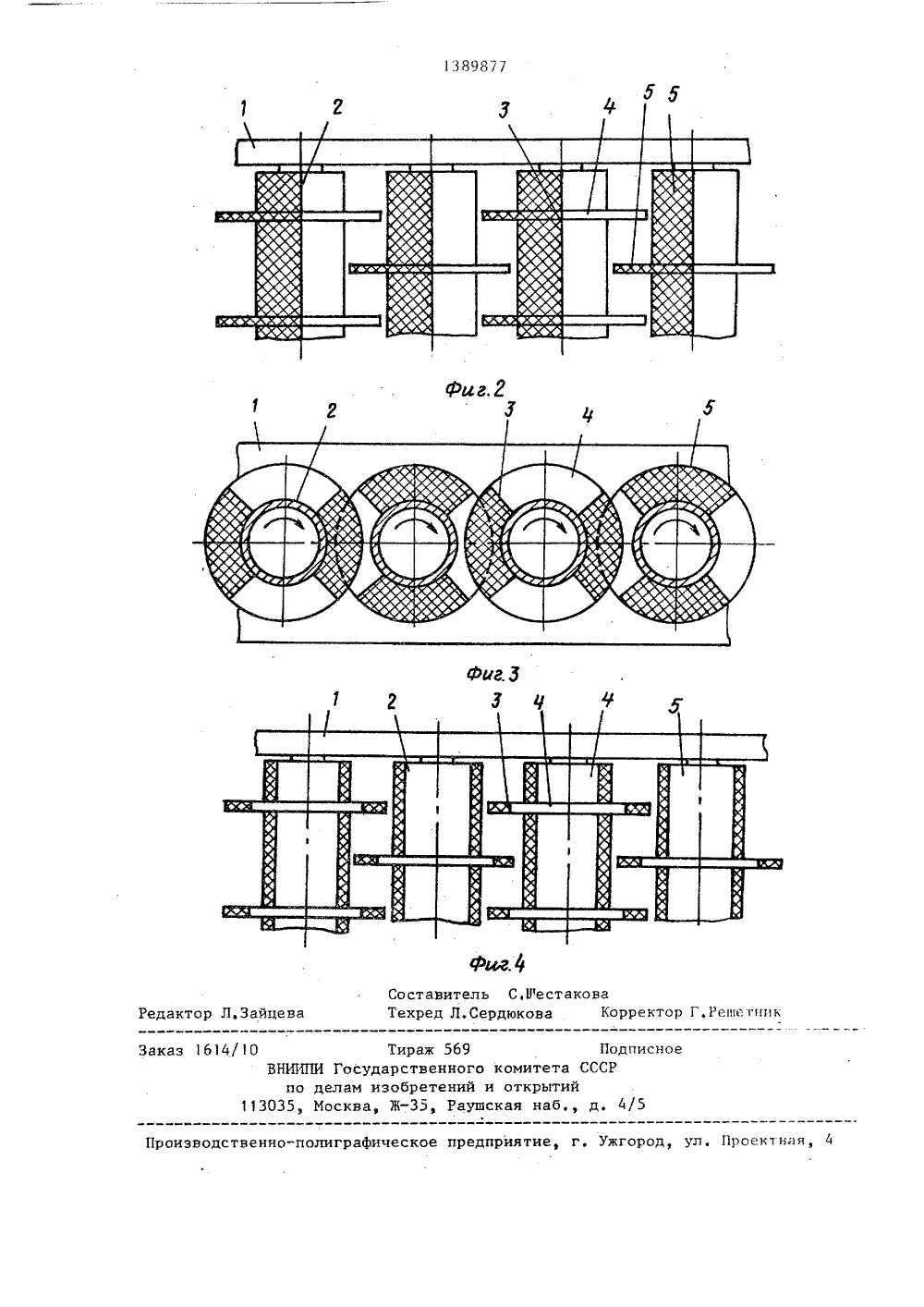

(51)4 В 07 В 11 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Центральный научно-исследовательский институт механической обработки древесины Всесоюзного научнопроизводственного объединения пСоюзнаучдревпром"(5) Изобретение относится к сортированию сыпучих материалов по крупности и м,б. использовано в лесопильной и пищевой пром-сти и сельском хозяйстве, Цель изобретения - повышение эффективности сортирования пу 801389877 А 1 тем улучшения самоотчискти сортировочных ячеек (СЯ), Иа раме 1 установлены вращающиеся параллельные валы (В) 2 с дисками 3, отверстия между которыми и В 2 являются СЯ. 1 овсрхности В 2 и дисков 3 выполнены из участков с различными коэффициентами трения, при этом поверхности смежных В 2 и дисков 3 обращены друг к другу участками 4,5 поверхности с различными коэффициентами тренияМатериал вращающимися В 2 и диска ми 3 перемещается к концу сортировки. Мелкие частицы проходят через СЯ, крупные перемещаются по сортировке и выводятся, Участки 4,5 В 2 и дисков 3 способствуют увеличению мелких частиц через СЯ, эффективному извлечению сходовых частиц из СЯ и продвижению к концу сортировки крупных частиц, 4 ил.Изобретение относится к сортированию сыпучих материалов по крупности и может быть .использовано в лесопильной и пищевой промышленности, сельском хозяйстве.Цель изобретения - повышение эффективности сортирования путем улу" чшения самоочистки сортировочных ячеек. ОНа Фиг, и 2.изображен фрагмент дисковой сортировки, при выполнении поверхностей валов и дисков из двух участков, виды сбоку и сверху; на фиг.З и 4 - то же,при выполнении 5 поверхностей из четырех участков.Дисковая сортировка состоит из рамы 1, в которой с возможностью вращения установлены параллельныевалы 2 с дисками 3, Отверстия между 20 валами и дисками являются сортировочными ячейками.Поверхности валов 2 и поверхности дисков 3 выполнены из участков,причем коэффициент трения смежных 25участков различны, Коэффициент трения участков 4 меньше, чем коэффициент трения участков 5 - показаны штриховкой и утолощением линий. Различные коэффициенты трения участков 30 получают путем накатки, насечки, использованием материалов с различнымикоэффициентами трения и т.п. Форма и размеры. участков могут быть различны, В качестве примера на фиг. 1 и 2каждая поверхность валов и дисковсостоит из двух участков, на фиг,З и4 - из четырех участков. Все певерхности смежных валов, образующие сор"тировочыую.ячейку, а также поверхности, образующие зазор между поверхностью валов и несущей поверхностьюдисков, обращены друг к другу участками с различными коэффициентами трения - напротив участка 4 с меньшим 45коэффициентом трения расположен участок 5 с большим .коэффициентом трения.. Дисковая сортировка работает следующим образом.50Валы с дисками приводятся во вращение в одном направлении. В началесортировки загружают исходный материал, Вращающимися валами 2 и диска -ми 3 материал перемещается к концусортировки, Мелкие частицы материала проходят через сортировочные ячейки, образуя проходовый материал. Крупные частицы. перемещаются по сортировке и выводятся, образуя сходовыйматериал, На.проходовые частицы материала, особенно близкие по размерам к размеру сортировочной ячейки, периодически воздействуют участки 4 и 5 валов и дискон с различными коэффициентами трения, способствуя увлечению их через сортировочные ячейки, Сходовые частицы, на которые периодически воздействуютучастки с различными коэффициентамитрения, эффективнее извлекаются изсортировочных ячеек и перемещаются кконцу сортировки. На крупные частицы, лежащие на дисках, также периодически воздействуют участки несущейповерхности дисков с различными коэффициентами трения, что придает имускорение и способствует их продвижению,Выполнение участков поверхностейсмежных валов и дисков из участковс различными коэффициентами тренияспособствует самоочистке ячеек - извлечению застрявших сходовых частици интесификации просеивания мелкихчастиц сквозь сортировочные ячейки,что ведет к повышению эффективностипроцесса сортирования.Формула изобретенияДисковая сортировка, включающаяраму, на которой с возможностью вращения установлены валы с закрепленны-.ми на них дисками, образующими сортировочные ячейки, о т л и ч а ю щ а яс я тем, что, с целью повышенияэффективности сортировки за счет улучшения самоочистки сортировочныхячеек, поверхности каждого вала идиска выполнены из участков с различными коэффициентами трения, при этомповерхности смежных валов и дисков,образующие сортировочную ячейку, обращены одна к другой участками поверхности с различным коэффициентомтрения,1389871 Составитель С,шестаковаРедактор Л.Зайцева Техред Л.Сердюкова Корректор Г.Решепщк ПодписССР аж 59 те открытии кая наб дноя, 4 олиграфическое предприятие, г. Ужгород, ул,1 роизводств 10 ВНИИПИ Госуд по делам и 113035, Москва, ственногобретений
