Устройство для измерения биои хемилюминесценции микрообъемов жидких сред

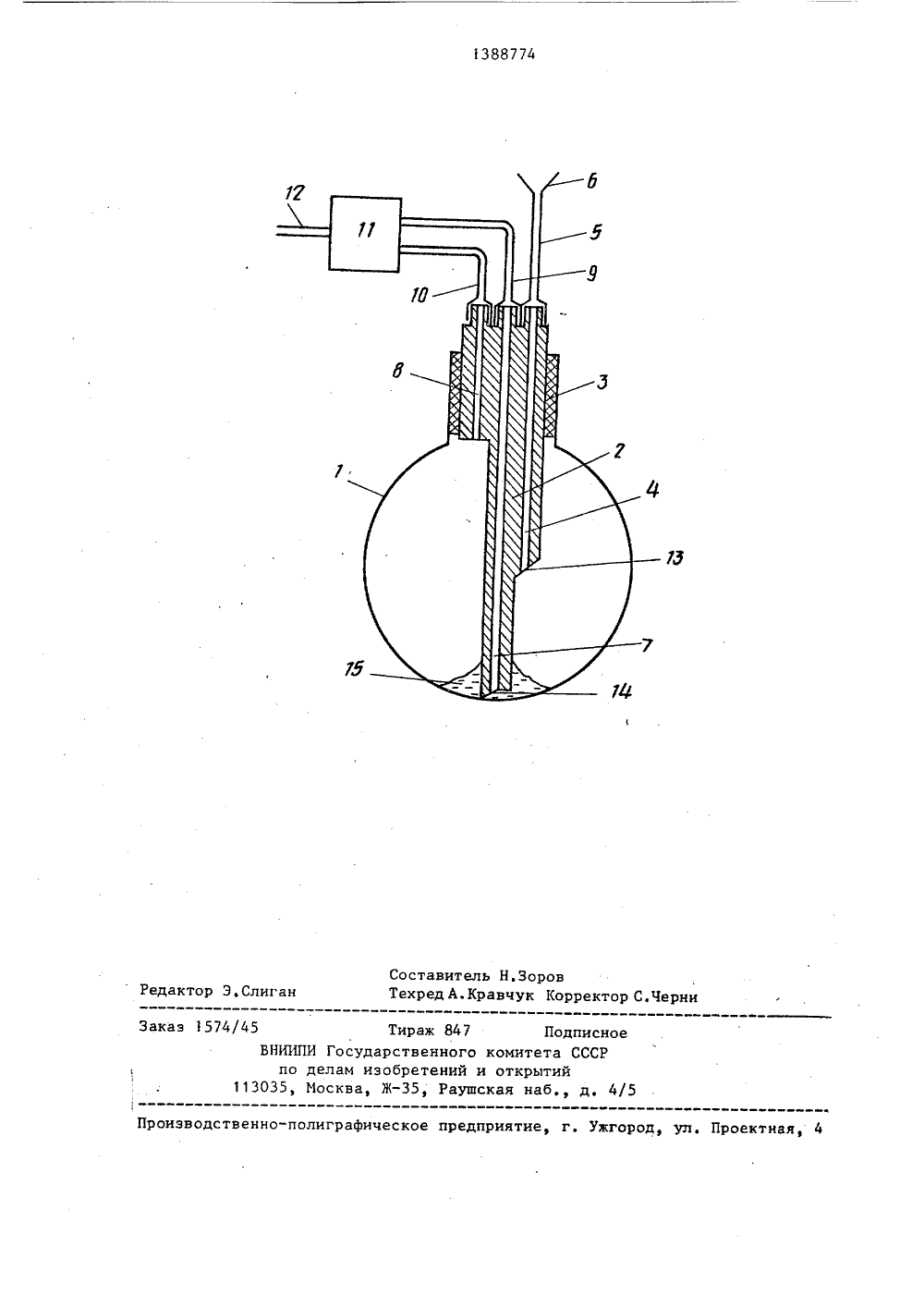

)4 001 ОПИСАНИЕ ИЗОБРЕТЕН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(46) 15,04,88. Бюл, ) 14 (71) Институт биофизики СО АН СССР (72) С.И.Барцев(56) Патент ФРГ Р 2220118, кл.О 01 Б 21/02, 1981.Авторское свидетельство СССР972397, кл.О 01 И 21/76, 1981. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ БИО- И ХЕИИП 0 МИНЕСЦЕНЦИИ МИКРООБЬЕМОВ ЖИДКИХ СРЕД(57) Изобретение относится к микрофотометрии. Целью изобретения является обеспечение измерения свечениямикрообъемов жидких сред. Системаподачи и удаления реагента выполнена в виде монолитного блока с каналами для создания разрежения и дляподачи и удаления реагента внутринего. Торцы каналов для подачи иудаления реагента, расположенныевнутри кюветы, скошены. Блок имеетгладкую без углублений наружную поверхность. Кювета имеет сферическуюформу, Трубки для создания разрежения, подачи и удаления реагентасоединены с каналами герметично.Изобретение относится к микрофотометрии и предназначено для измерения свечения микрообъемов жидких сред (био- хемилюминесценция и5 дре)еЦелью изобретения является измерение свечения микрообъемов жидких сред.На чертеже схематически изображено предлагаемое устройство.Устройство для измерения люминесценции микрообъемов жидких сред содержит прозрачную сферическую кювету 1 диаметром около 7 мм, в которую помещен монолитный блок 2 с тремя каналами внутри него. Блок зафиксирован уплотнительным поясом из мягкой резины 3, Канал для подачи реагента (анализируемого раствора) 20через трубку 5 соединен с микро- воронкой б, Каналы 7 для удаления реагента и 8 для создания разрежения через трубки 9 и 1 О соединены с трехпозиционным вентилем 11, кото рый, в свою очередь, соединен с отсасывающими трубопроводом 12, Торцы каналов 13 и 14 для подачи и удаления реагентов имеют скос, причем канал 7 для удаления реагента каса ется дна кюветы Положение устья канала для подачи реагента определяет рабочую емкость кюветы, так как поднятие уровня жидкости выше устья этого канала приведет к появлению капель на стенке кюветы вследствие разбрызгивания реагента потоком воздуха. Устройство содержит регистратор излучения (не показан).Устройство работает следующим 40 образом.Микроворонка б заполняется исследуемым раствором. Трехпозиционный вентиль 1 ставится в положение, когда к отсасывающему трубопроводу 12 подсоединяется канал 8 для создания .разрежения. В кювете 1 создается пониженное давление и реагент по каналу 4 поступает к устью 13, Здесь Формируется капля реагента, которая затем отрывается и скользит по стен 50 ке монолитного блока 2. При достижении дна кюветы жидкость 15 втягивается под косой срез канала для удаления реагента и обтекает сам канал, приобретая Форму, изображенную при 55 мерно на чертеже, Такое поведение капли обусловлено силами притяжения (адгезии), действующими между молекупами поверхности жидкости и контактирующего с ней материала. Подобные явления наиболее заметны втонких трубочках- капиллярах и носятназвание капиллярных явлений. Приизмерении вентиль 11 ставится в положение, когда устройство отключеноот отсасывающего трубопровода. Описанным путем можно производить дополнительную подачу различных реагентов. После проведения измеренийвентиль 11 ставится в положение, когда с трубопроводом 12 соединен каналдля удаления реагента 7. Остаток жидкости под действием капиллярного эфФекта втягивается под скошенный торец канала 14, обеспечивая практически полное удаление реагента, Сферическая йорма кюветы необходима,чтобы на стенках кюветы не задерживались капли реагента, Гладкая повер -хность блока 2 и скос торца канала13 для подачи реагента предотвращаютоседание капель реагента на поверхности блока 2, Цикл промывки полностью аналогичен измерительному циклу.ГВыполнение системы подачи и удаления реагента в виде монолитногоблока с каналами внутри него и имеющего гладкую поверхность, со скошенными торцами каналов для подачи иудаления реагентов, помещенного всферическую емкость, позволяет проводить измерения свечения микрообъемов люминесцирующих жидких сред сдобавками необходимых реагентов входе измерения,Формула изобретенияУстройство для измерения био- ихемилюминесценции микрообъемов жидких сред, содержащее кювету, систему подачи и удаления реагента и регистратор излучения, о т л и ч а ющ е е с я тем, что, с целью обеспечения измерения свечения микрообъемов жидких сред, система подачи иудаления реагента выполнена в видемонолитного блока с каналами длясоздания разрежения, подачи и удаления реагента внутри него, причемторцы каналов для подачи и удаленияреагента, расположенные внутри кюветы, скошены, сам блок имеет гладкуюбез углублений царужную поверхность,кювета имеет сферическую Форму, приэтом трубки для создания разрежения,подачи и удаления реагента соединеныс каналами герметично,1388774 Составитель Н,ЗоровТехредА.Кравчук Корректор С.Черни Редактор Э.Слиган Закаэ 1574/45 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,ектная 4
