Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

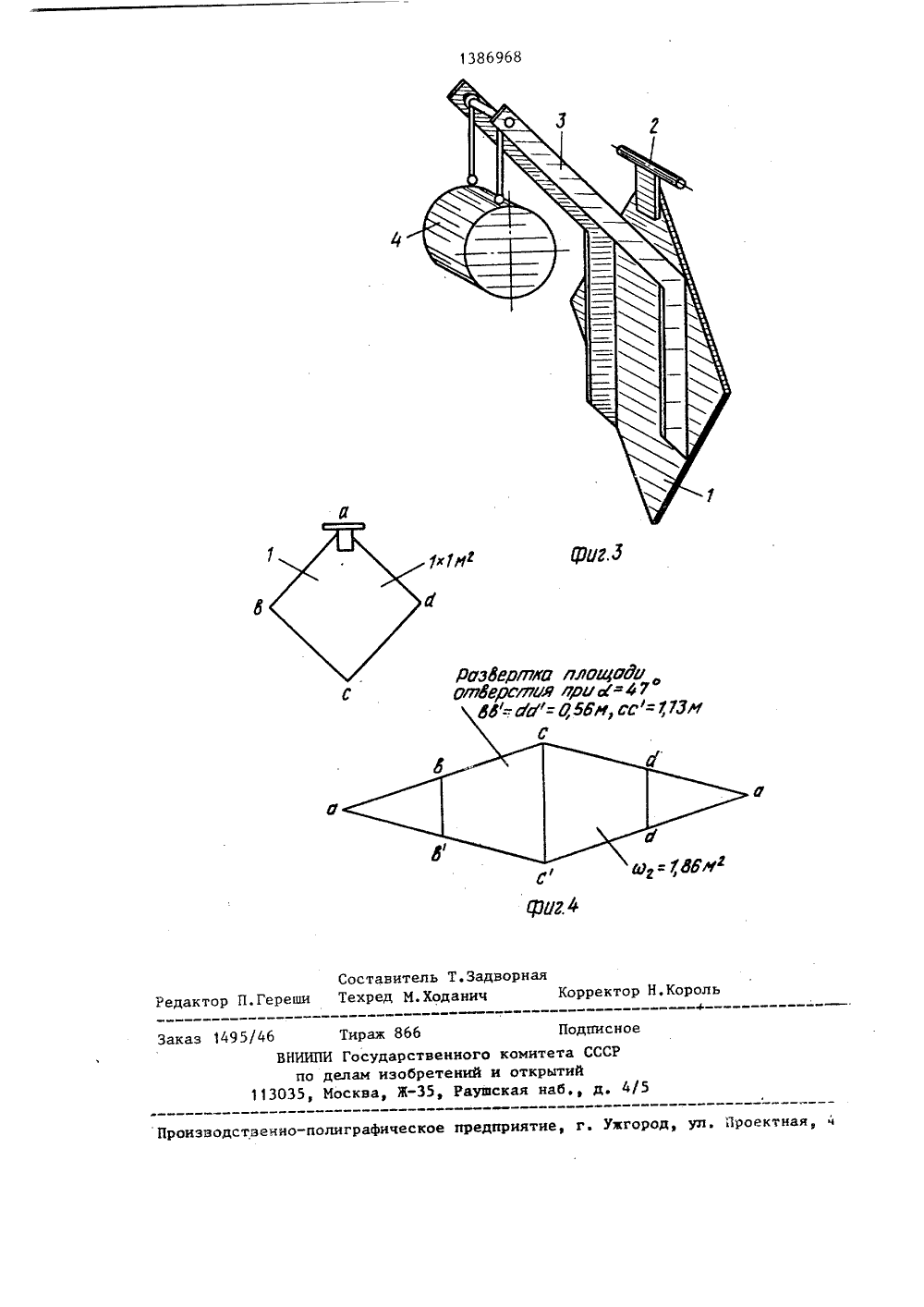

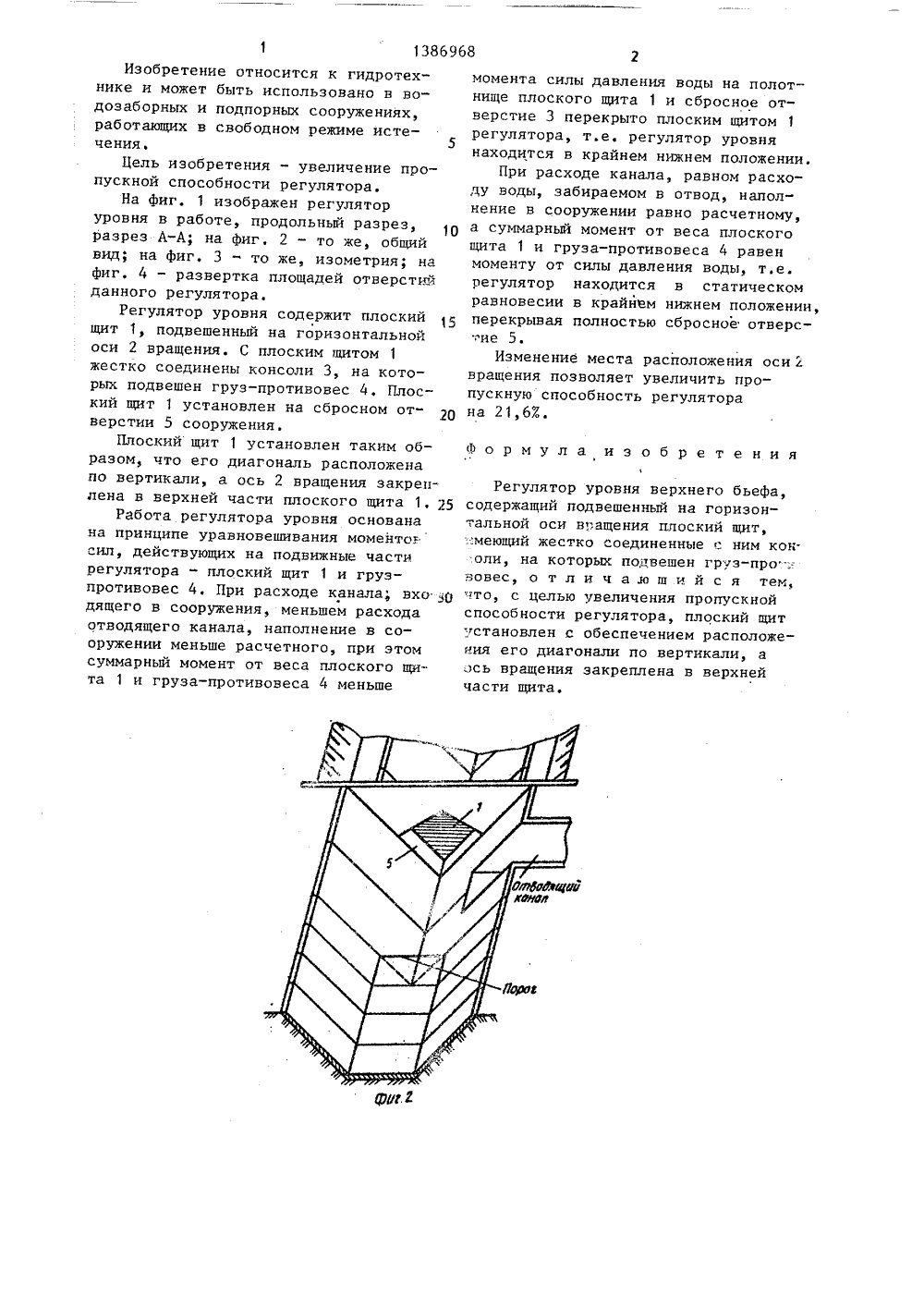

(51) 4 С 05 0 9/02 Сьерр ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1К А ВТОРСНЬМУ СВИДЕТЕЛЬСТВУ 3 охозяиственныи екбоев тома 978,(54) РЕГУЛЯТОР УРОВ (57) Изобретение от гидротехники и може ХНЕГО к об испол ситс быть зова" ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ,в орошении. - М.: Колс. 60-66.Там же, с. 58-60. 801386968 А 1 но в водозаборных и подпорных сооружениях, работающих в свободном режимеистечения. Цель изобретения - увеличение пропускной способности регулятора. Регулятор уровня верхнего бьефа содержит плоский щит 1, подвешенный на горизонтальной оси 2 вращения,снабженный консолями 3, на которыхподвешен груз-противовес 4. Размещение плоского щита 1 таким образом,что его диагональ размещена по вертикали, а ось 2 вращения закрепленав верхней части плоского щита, обеспечивает увеличение пропускной спо"собности регулятора уровня, 4 ил,Изобретение относится к гидротехнике и может быть использовано в водозаборных и подпорных сооружениях, работающих в свободном режиме истечения.5Цель изобретения - увеличение пропускной способности регулятора.На фиг. 1 изображен регулятор уровня в работе, продольный разрез, разрез А-А; на фиг, 2 - то же, общийф 10 вид; на фиг, 3 - то же, изометрия; на фиг. 4 - развертка площадей отверстий данного регулятора.Регулятор уровня содержит плоский15 щит 1, подвешенный на горизонтальной оси 2 вращения. С плоским щитом жестко соединены консоли 3, на которых подвешен груз-противовес 4. Плоский щит 1 установлен на сбросном от" 20 верстии 5 сооружения.Плоский щит 1 установлен таким образом, что его диагональ расположена по вертикали, а ось 2 вращения закреплена в верхней части плоского щита 1, 25Работа регулятора уровня основана на принципе уравновешивания момента сил, действующих на подвижные части регулятора - плоский щит 1 и груз- противовес 4. При расходе канала вхо""ЗО дящего в сооружения, меньшем расхода отводящего канала, наполнение в сооружении меньше расчетного, при этом суммарный момент от веса плоского щита 1 и груза-противовеса 4 меньше момента силы давления воды на полотнище плоского щита 1 и сбросное отверстие 3 перекрыто плоским щитом 1 регулятора, т.е. регулятор уровня находится в крайнем нижнем положении,При расходе канала, равном расходу воды, забираемом в отвод, наполнение в сооружении равно расчетномуР а суммарный момент от веса плоского щита 1 и груза-противовеса 4 равен моменту от силы давления воды, т,е. регулятор находится в статическом равновесии в крайнем нижнем положении, перекрывая полностью сбросное отверсие 5.Изменение места расположения оси 2 вращения позволяет увеличить пропускную способность регулятора на 21,6 Е.Формула изобретенияРегулятор уровня верхнего бьефа,содержащий подвешенный на горизонтальной оси вращения плоский щит,.меющий жестко соединенные с ним кон.оли, на которых подвешен груз-про:.вовес, о т л и ч а,ю ш и й с я тем,что, с целью увеличения пропускнойспособности регулятора, плоский щитустановлен с обеспечением расположения его диагонали по вертикали, аось вращения закреплена в верхнейчасти щита,1386968 Задворная нич Кор Составитель Техред М.Хо ор Н КорольФ актор П.Гер Подписнокомитета СССР открытийкая наб.Производствен полиграфическое предприятие, г. нгоро роектная, ч аказ 1495/46 ТирВНИИПИ Госпо делам113035, Москв атдерстоя лри Ы=4 7 И аЬ" РЫУ 7.У ударственного изобретений а, Ж, Раув
СмотретьЗаявка
4047548, 01.04.1986
КИРГИЗСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ ИМ. К. И. СКРЯБИНА
БЕКБОЕВ ЭРКИНБЕК БЕКБОЕВИЧ, БЕКБОЕВА РОЗА САРДАРБЕКОВНА
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 07.04.1988
Код ссылки
<a href="https://patents.su/3-1386968-regulyator-urovnya-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня верхнего бьефа</a>
