Стенд для статических испытаний конструкций

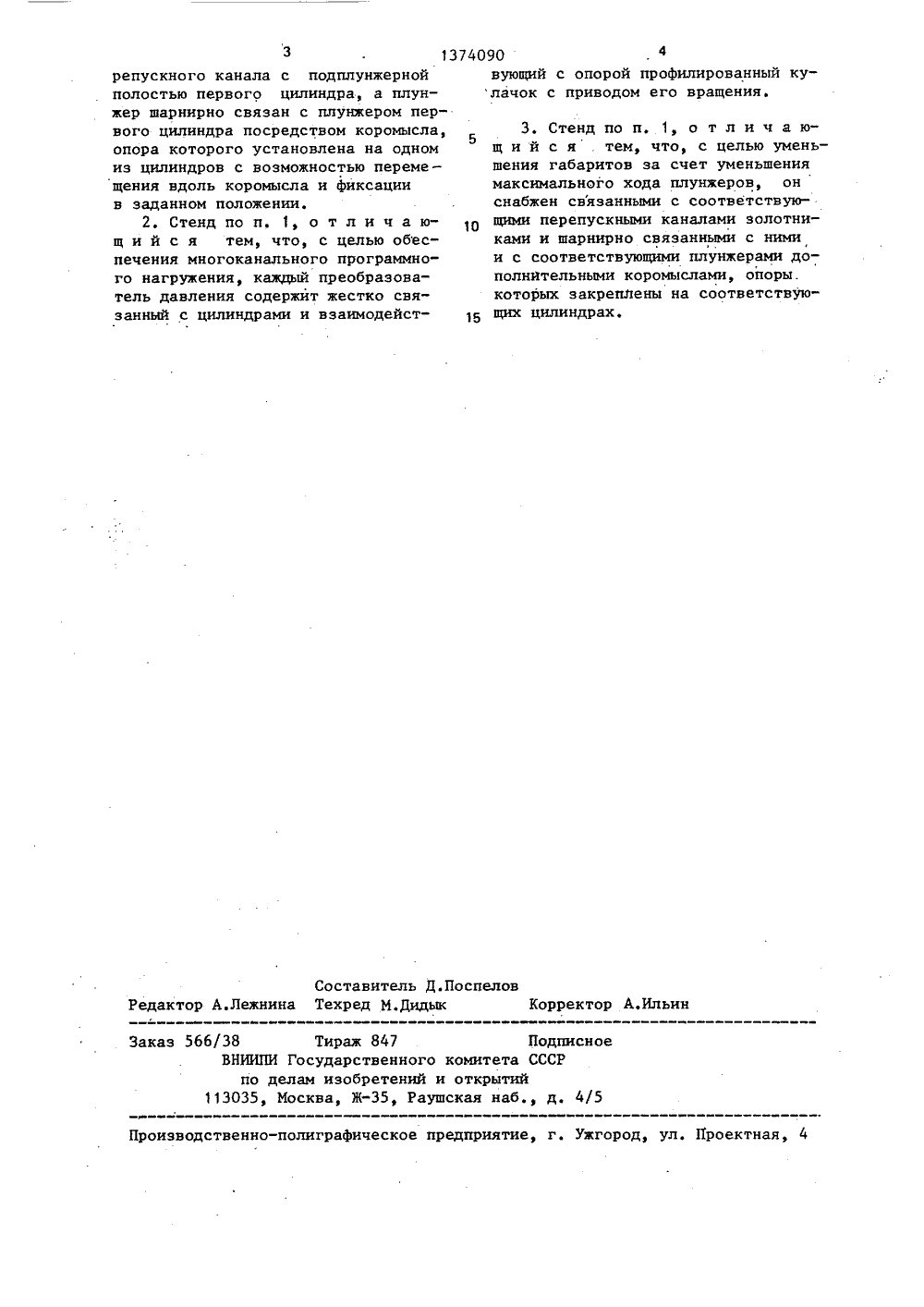

(19) 1)4 С 01 И 3/10 НИЕ ИЗОБРЕТЕН пенко 76 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРВ 1290138, кл, С 01 М 3/10, 1985. ТЕНД ДЛЯ СТАТИЧЕСКИХ ИСПЫТАНИЙ КОНСТРУКЦИЙ(57) Изобретение относится к испыта тельной технике, к устройствам для статических испытаний на прочность и устойчивость конструкций, Цель изобретения - повышение технологич ности путем обеспечения регулирования передаточного соотношения преоб разователеи, а также обеспечение многоканального программного нагруженияи уменьшение габаритов стенда за счетуменьшения максимального хода плунжеров, Силовозбудители 3, передающие нагрузки на конструкцию 2, соединены с источником давления черезпреобразователи 6, Каждый преобразователь содержит два параллельных цилиндра 7 и 8, плунжеры 9 и 10 которых шарнирно связаны через коромысло 14, Опору 15 коромысла 14 перемещают относительно него в процессеиспытания, что позволяет менять нагрузку соответствующего силовозбудителя 3 по программе, зависящей отпрофиля кулачка 21. 2 з,п. ф-лы.1 илИзобретение относится к испытательной технике и может быть использовано для статических испытаний напрочность и устойчивость оболочечных конструкций,Цель изобретения - повышение технологичности путем обеспечения регулирования передаточного соотношения преобразователей, обеспечениемногоканального программного нагружения и уменьшение габаритов стендаза счет уменьшения максимального хода плунжеров.На чертеже изображена схема предлагаемого стенда.Стенд для статических испытанийконструкций содержит основание 1,накоторое устанавливают испытуемую конструкцию 2, и гидравлические силовозбудители 3, связанные с нагружающимконструкцию 2 приспособлением 4.Гидравлические силовозбудители 3 соединены с источником 5 давления черезпреобразователи 6 давления, каждыйиз которых выполнен в виде жестко ипараллельно скрепленных цилиндров 7и 8 с плунжерами 9 и 10. Подплунжерная полость 11 сообщена с источником5 давления, а подплунжерная полость12 - с соответствующим силовозбудителем, Подплунжерные полости 11 и 12сообщены между собой перепускным каналом 13. Плунжеры 9 и 10 шарнирносвязаны посредством коромысла 14,опора 15 которого установлена на плате 16, жестко связанной с цилиндрами7 и 8 с воэможностью перемещениявдоль коромысла 14 и фиксации в заданном положении. Перемещение опоры15 осуществляется в продольных пазах17, выполненных в коромысле 14 и плате 16.В перепускном канале 13 установлен золотник 18, перекрывающий его, связанный шарнирно с одним из плеч дойолнительного коромысла 19, другое плечо которого шарнирно связано с плунжером 9, а опора 20 закреплена на плате 16,Подвижная опора 15 взаимодействует с профилированным кулачком 21, связанным с приводом, выполненным, например, в виде гидроцилиндра 22, соединенного с источником давления. Золотник 18 выполнен с дренажным отверстием 23, Стенд работает следующим образом, От источника 5 через преобразователи 6 подают давление в силовозбудители 3, которые через нагружающее приспособление 4 нагружают конструкцию 2. При этом в равновесном состоянии отношение давлений на выходе и входе каждого преобразователя 6 зависит от положения опоры 15 относительно коромысла 14. Фиксация положения опоры в заданном месте позволяет задавать давление на выходе преобразователя при одном и том же давлении источника 5. Перемещение в процессе испытания опоры 15 с помощью сменного профилированного кулачка 21 позволяет реализовать нагружение каждого силовозбудителя 3 по своей программе, зависящей от профиля кулачка 21 в данном преобразователе.При смещении плунжера 9 он смещает также и золотник 18, который при больших смещениях открывает перепуск 5 10 15 20 25 ной канал 13, в результате чего часть кости в полости 12 и магистралях навыходе из преобразователя.1 30 При отключении давления от источ"ника 5 давление в полости 11 падает,плунжер 10 отжимается до тех пор,пока золотник не откроет перепускнойканал 13 и дренажное отверстие 23для слива жидкости иэ полостей 11и 12.Формула изобретения 35 40 1, Стенд для статических испытаний конструкций, содержащий основание, установленные на нем нагружающее приспособление, гидравлические силовозбудители с преобразователями давления, имеющими цилиндры с плунжерами, и источник давления, о т - л и ч а ю щ и й с я тем, что с целью повышения технологичности путем обеспечения регулирования передаточного соотношения преобразователей, каждый преобразователь имеет второй цилиндр с плунжером, ось которого параллельна оси первого цилиндра, подплунжерная полость сообщена с соответствующим силовозбудителем и посредством запираемого пе 45 50 55 жидкости поступает иэ полости 11 вполость 12, Равновесие коромысла достигается при ограниченном ходе плунжера за счет увеличения объема жидЗаказ 566/38 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3репускного канала с подплунжернойполостью первого цилиндра, а плунжер шарнирно связан с плунжером первого цилиндра посредством коромысла,опора которого установлена на одномиз цилиндров с возможностью перемещения вдоль коромысла и фиксациив заданном положении,2. Стенд по п. 1, о т л и ч а ющ и й с я тем, что, с целью обеспечения многоканального программного нагружения, каждый преобразователь давления содержит жестко свя"занный с цилиндрами и взаимодейст 374090 4вующий с опорой профилированный кулачок с приводом его вращения,3. Стенд по п, 1, о т л и ч а ющ и й с я тем, что, с целью уменьшения габаритов за счет уменьшениямаксимального хода плунжеров, онснабжен связанными с соответствую"щими перепускными каналами золотниками и шарнирно связанными с нимии с соответствующими плунжерами дополнительными коромыслами, опоры.которых закреплены на соответствующих цилиндрах.
