Регулятор давления для предотвращения разрушения герметичных объемов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1372286
Автор: Щедрин
Текст

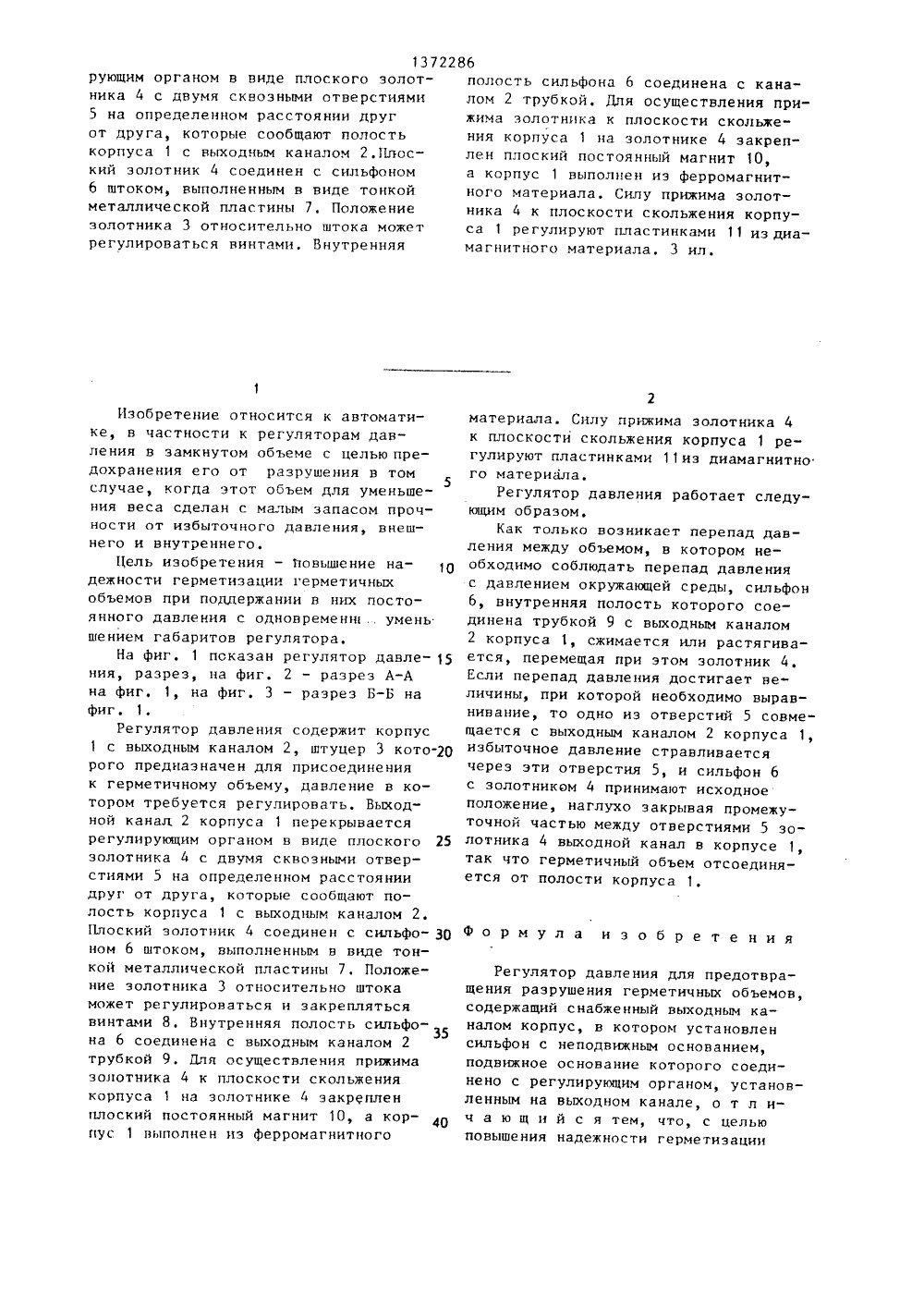

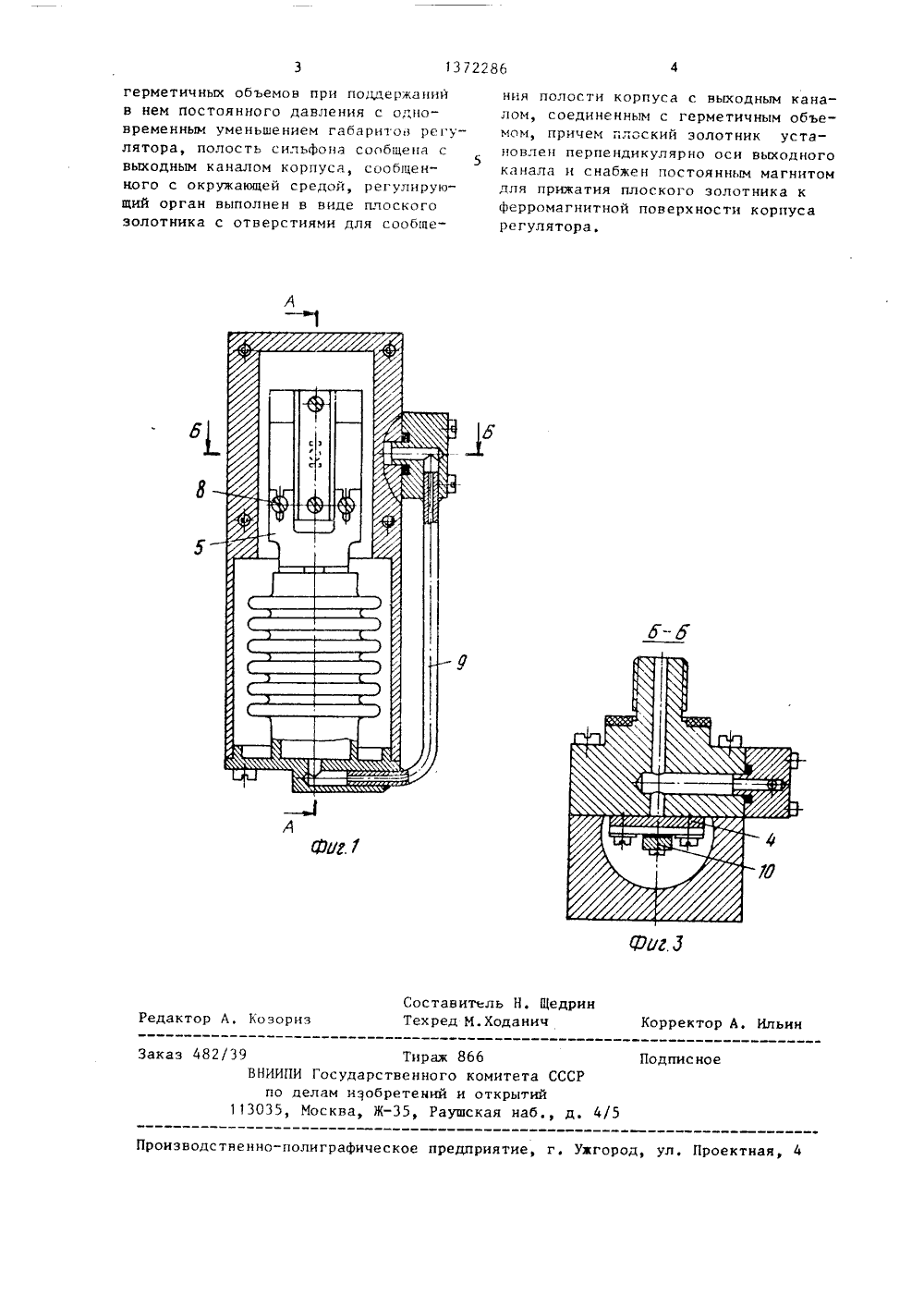

(51) 4 Г 05 В 16/06 ВСГ(ОМП;1 111ЩЬ,й ПИСАНИЕ ИЗОБРЕТЕНИЯ ий И.И. Механиэмьхинке. М., 1976,Р78. детельство 05 Р 16/06(54) РЕГУЛЯТОРВРАЩЕНИЯ РАЗРУШЕМОВ РЕДОТЫХ ОВЪ ДАВЛЕНИЯ ДЛЯ НИЯ ГЕРМЕТ-4 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 3995026/24 (22) 20.12,85 (46) 07.02.88. (72) Н.Г. Щедри (53) 621.646(08 (56) Артоболевс в современной т с. 19.Авторское св У 620949, кл. С ления в замкнутом объеме с целью предохранения его от разрушения в том случае, когда этот объем для уменьшения веса сделан с малым запасом прочности от избыточного давления, внешнего и внутреннего, Целью изобретения является повышение надежности герметизации герметичных объемов при поддержании в них постоянного давления с одновременным умень шением габаритов регуляторов. Регулятор давления содержит корпус 1 с выходным каналом 2, штуцер 3 которого предназначен для присоединения к герметичному объему, давление в которомебуется регулировать, Выходной ка 2 корпуса 1 перекрывается регули1372286рующим органом в виде плоского золот- полость сильфона 6 соединена с кана- ника 4 с двумя сквозными отверстиями лом 2 трубкой. Для осуществления при на определенном расстоянии друг жима золотника к плоскости скольжеот друга, которые сообщают полость ния корпуса 1 на золотнике 4 закрепкорпуса 1 с выходным каналом 2.Плос- лен плоский постоянный магнит 10, кий золотник 4 соединен с сильфоном а корпус 1 выполнен из ферромагнит штоком, выполненным в виде тонкой ного материала. Силу прижима эолотметаллической пластины 7. Положение ника 4 к плоскости скольжения корпузолотника 3 относительно штока может са 1 регулируют пластинками 11 из диарегулироваться винтами, Внутренняя магнитного материала. 3 ил.Изобретение относится к автоматике, в частности к регуляторам давления в замкнутом объеме с целью предохранения его от разрушения в том случае, когда этот объем для уменьшения веса сделан с малым запасом прочности от избыточного давления, внешнего и внутреннего.ель изобретения - повышение надежности герметизации герметичных объемов при поддержании в них постоянного давления с одновременн умень шением габаритов регулятора,На фиг, 1 показан регулятор давле ния, разрез, на фиг. 2 - разрез А-А на фиг, 1, на фиг. 3 - разрез Б-Б на фиг. 1.Регулятор давления содержит корпус 1 с выходным каналом 2, штуцер 3 которого предназначен для присоединения к герметичному объему, давление в котором требуется регулировать. Выходной канал 2 корпуса 1 перекрывается регулирующим органом в виде плоского 25 золотника 4 с двумя сквозными отверстиями 5 на определенном расстоянии друг от друга, которые сообщают полость корпуса 1 с вькодным каналом 2. Плоский золотник 4 соединен с сипьфо ном 6 штоком, выполненным в виде тонкой металлической пластины 7. Положение золотника 3 относительно штокаможет регулироваться и закрепляться винтами 8, Внутренняя полость сильфона 6 соединена с вькодным каналом 2 трубкой 9. Для осуществления прижима золотника 4 к плоскости скольжения корпуса 1 на золотнике 4 закреплен плоский постоянный магнит 10, а кор пус 1 выполнен иэ ферромагнитного материала. Силу прижима золотника 4 к плоскости скольжения корпуса 1 регулируют пластинками 11 из диамагнитно го материала.Регулятор давления работает следующим образом.Как только возникает перепад давления между объемом, в котором необходимо соблюдать перепад давления с давлением окружающей среды, сильфон 6, внутренняя полость которого соединена трубкой 9 с выходным каналом 2 корпуса 1, сжимается или растягивается, перемещая при этом золотник 4Если перепад давления достигает величины, при которой необходимо выравнивание, то одно из отверстий 5 совмещается с выходным каналом 2 корпуса 1, избыточное давление стравливается через эти отверстия 5, и сильфон 6 с золотником 4 принимают исходное положение, наглухо закрывая промежуточной частью между отверстиями 5 золотника 4 выходной канал в корпусе 1, так что герметичный объем отсоединяется от полости корпуса 1.Формула изобретенияРегулятор давления для предотвращения разрушения герметичных объемов, содержащий снабженный выходным каналом корпус, в котором установлен сильфон с неподвижным основанием, подвижное основание которого соединено с регулирующим органом, установленным на вькоднам канале, о т л ич а ю щ и й с я тем, что, с целью повышения надежности герметизации1372286 б Составитель Н. ЩедТехред М.Ходанич Редактор А, КозоризЗаказ 482/39 Корре Ил 66 комитета СССР Тираж Государственногелам изобретенииМосква, Ж, Рауш открытийкая наб., д, 4 роизводстненно-полиграфическое предприятие, г. Уж л. Проектная,герметичных объемов при поддержании в нем постоянного давления с одновременным уменьшением габарито регулятора, полость сильфона сообщена с5 выходным каналом корпуса, сообщенного с окружающей средой, регулирующий орган выполнен в виде плоского золотника с отверстиями для сообщения полости корпуса с выходным каналом, соединенным с герметичным объемом, причем плоский золотник установлен перпендикулярно оси выходного канала и снабжен постоянным магнитом для прижатия плоского золотника к ферромагнитной поверхности корпуса регулятора.
СмотретьЗаявка
3995026, 20.12.1985
ПРЕДПРИЯТИЕ ПЯ Р-6045
ЩЕДРИН НИКОЛАЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: G05D 16/06
Метки: герметичных, давления, объемов, предотвращения, разрушения, регулятор
Опубликовано: 07.02.1988
